kula plazmowa

Witam serdecznie

Na wstępie chciałbym zaznaczyć że jest to mój pierwszy projekt zamieszczony na forum elektrody i za wszystkie błędy z góry przepraszam. Wykonana przeze mnie kula(lampa) plazmowa różni się nieco od innych rozwiązań jakie widziałem na elektrodzie ponieważ część szklaną kuli wykonałem od podstaw
wykorzystując z żarówki tylko bańkę. Żarówkę obciąłem przy oprawce tarczką diamentową i wyszlifowałem brzeg .Kulka metalowa w środku pochodzi z myszki
( obrana z gumy) .Kulka została nacięta i w nacięciu zamocowałem drucik zasilający. Kulkę wkleiłem poxipolem na czubek szklanej rurki a rurka jest wklejona w wgłębienie wycięte w podstawie lampy .Podstawę lampy zrobiłem z dużej soczewki od starego xero .Na to wszystko jest nasadzona szklana bańka z wyżłobieniem przez które wchodzi rurka do odpompowania kuli. Całość obklejona poxipolem .

Powietrze z kuli odpompowałem olejową pompą próżniową a następnie wpuściłem do środka przez układ zaworów troszkę azotu. Azot pobrałem ze zbiornika od hydroforu który miał przeponę silikonową z azotem. Następnie ponownie obniżyłem ciśnienie do takiej wartości żeby wyładowania w kuli wyglądały najładniej .Robiłem próby z samym wypompowaniem powietrza bez wpuszczania azotu i też było całkiem nieźle ale napięcie musiało być wyższe.

Źródłem wysokiego napięcia jest przetwornica przeciwsobna z transformatorem
wysokiego od starego telewizora. Sterownik przetwornicy oparty jest na układzie TL494 i mofetach IRFZ34. Przetwornica zasilana jest z 12v z dwóch ładowarek od telefonu komórkowego (12V/0.8A) połączonych równolegle .Ładowarki stabilizują max prąd na 1.6A .Przy zwykłym zasilaczu bez ograniczenia prądu lampa plazmowa strasznie parzyła w palce po przyłożeniu ręki do szkła .Trzeci zasilacz zasila układ TL494 od przetwornicy. Przetwornice wsadziłem do pudełka odzyskanego z jakiegoś poprzedniego projektu. Podczas pracy elementy są tylko lekko ciepłe i nie wymagają chłodzenia wymuszonego ani otworów w obudowie. Na obudowie jest potencjometr umożliwiający regulacje częstotliwości pracy przetwornicy w zakresie 17 do 30 KHz .Razem z częstotliwością zmienia się intensywność i rodzaj wyładowań w kuli, napięcie wynosi kilka kilowoltów.Wszystkie elementy pochodzą z odzysku więc trudno mi określić koszt budowy całości.
Budowa zajęła mi dwa wieczory i jedno niedzielne popołudnie.

Kula działa od kilku tygodni i wyładowania są zawsze takie same więc raczej jest dosyć szczelna.

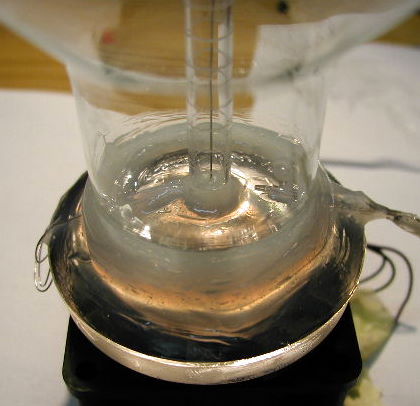

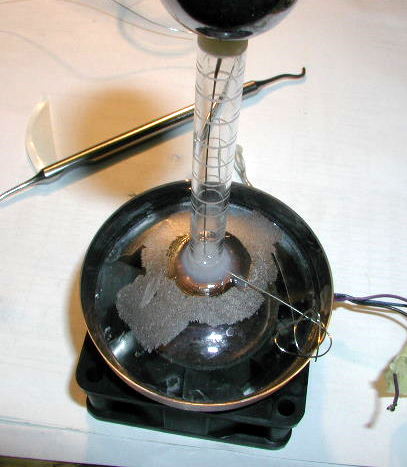

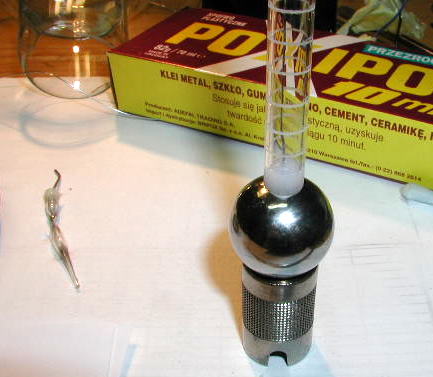

Poniżej zdjęcia z budowy ,schemat generatora WN i filmik
