 #31
13 May 2010 11:00 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
Będę wdzięczny jeśli uda się napisać instrukcję jak od podstaw tworzy się taki element. W załączeniu Złącze PCI Express x16
| Filename: |
ENG_CD_1612163_K.pdf |
Download |
| Contents: |
|
| Filesize: |
240.09 KB |
| Punkty: |
0 |
|
|
| Back to top |
|
 |
Przem188
Poziom 21
Joined: 07 Feb 2005
Posts: 1299
Location: Głuchołazy
|
#32
 13 May 2010 12:23 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
Proszę bardzo. Zamieszczam w załaczniku wszelkie mozliwe rozmiary kartPCI Express. Są to:
TYPE-C,EUROCARD RECEPTACLE ASSEMBLY (96pins) = produkcja AMP
PCI Express Card Edge Connector V-Type (36pins) = produkcja AMP (dtasheet: Link )
PCI Express Card Edge Connector V-Type (64pins) - produkcja AMP (datasheet: Link )
PCI Express Card Edge Connector V-Type (98pins) - prod. Amp ( datasheet: Link )
PCI Express Card Edge Connector V-Type (164pins) - AMP ( datasheet: Link )
Sposób dodania podzespołów do swoich, posiadanych bibliotek tu:
Link
Więcej na temat tworzenia takiego elementu zamieszczę na forum Cadstara dostępnego na stronie Link. Najprawdopodobniej w dziale bibliotek ( dział ukryty dla gości, trzeba się zarejestrować aby mieć do nie go dostęp).
Pozdrowienia dla firmy Goramo.
Pozdrawiam.
| Filename: |
116121634.zip |
Download |
| Contents: |
|
| Filesize: |
11.34 KB |
| Punkty: |
0 |
| Filename: |
116121633.zip |
Download |
| Contents: |
|
| Filesize: |
10.6 KB |
| Punkty: |
0 |
| Filename: |
116121632.zip |
Download |
| Contents: |
|
| Filesize: |
10.15 KB |
| Punkty: |
0 |
| Filename: |
116121631.zip |
Download |
| Contents: |
|
| Filesize: |
9.82 KB |
| Punkty: |
0 |
|
|
| Back to top |
|
|
Wlodzimierz Piotrowski
Poziom 15
Joined: 26 Jan 2004
Posts: 249
Location: Warszawa
|
#33
02 Jun 2010 18:53 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
Mam jeszcze kilka pytań:
1] Tworzę element wg Kursu Cadstara i wiem jak dopisaćć go do istniejącej biblioteki.
Nie mogę natomiast znaleźć drogi w jaki sposób utworzyć własną niezależną bibliotekę np. zasilacz.lib w której umieszczę wszystkie używane w danym urządzeniu elementy.
2] W jaki sposób przeprowadza się konwersję starszych bibliotek tak aby były bez problemu czytane przez nowsze wersje Cadstara.
3] Czy sloty pamięci DDR3 są gdzieś dostępne takie jak w komputerze PC (załącznik)?
P.S.
Link jak dodawać elementy do bibliotek z poprzedniego postu jest nieaktualny.
| Filename: |
DDR3_ENG_CD_2040727_C-1.pdf |
Download |
| Contents: |
|
| Filesize: |
295.83 KB |
| Punkty: |
0 |
|
|
| Back to top |
|
|
Google
|
| #
02 Jun 2010 18:53 |
|
|
|
|
|
| Back to top |
|
|
Przem188
Poziom 21
Joined: 07 Feb 2005
Posts: 1299
Location: Głuchołazy
|
#34
03 Jun 2010 16:19 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
Zamieszczam opis ( z nieaktualnego linku ) jak dodawać biblioteki.
ad. 3 Niestety nie znalazłem takiej biblioteki, ale możliwe, że źle lub wg. niewłaściwych słów - kluczy szukałem, w dostępnych bibliotekach jest potężny zbiór złącz firmy Tyco, może poproszę o jakieś naprowadzenie.
ad. 2 nie trzeba przeprowadzać konwersji, po prostu dodać bibliotekę do nowej wersji programu, ten tylko zapyta czy dokonać konwersji i twierdzącej odpowiedzi sam tego dokona.
ad. 1 Library manager - File - New:
Otworzy się tradycyjna tabela do komponowania (łączenia) symbolu schematowego z fooprintem. Po edycji tabeli zapisujemy plik w utworzonym folderze. Ale wpierw, zanim utworzymy plik z tabelą, za pomocą funkcji z menu głównego Libraries - PCB Component i Schematic symbol dodajemy nasze symbole i footprinty do bibliotek ( do plików z footprintami i symbolami).
Te dwa pliki albo tworzymy samodzielnie, albo po prostu wykorzystujemy gotowe , skopiowane do naszego folederu pliki pcb.lib i symbol.lib ( a także ew. symbole, tablice, szablony - doc.lib). Gdy posiadamy te dwa ( trzy jeżeli chcemy jeszcze mieć doc.lib), dodajemy je poprzez menu Tools-Options - Library patchs.
SWcrennschoty pochodzą z Cadstara 12.1 Beta 3, więc proszę nie zwracać uwagi na ew. zmiany w menu, wszystko co najważniejsze jest identyczne jak w poprzednich wersjach.
|
|
| Back to top |
|
|
Wlodzimierz Piotrowski
Poziom 15
Joined: 26 Jan 2004
Posts: 249
Location: Warszawa
|
|
| Back to top |
|
|
Przem188
Poziom 21
Joined: 07 Feb 2005
Posts: 1299
Location: Głuchołazy
|
#36
09 Jun 2010 15:04 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
Zapomniałem dopisać, że biblioteki symboli schematówych i płytkowych tworzymy tu:
Wpisuje się nazwę biblioteki ze swoimi symbolami schematowymi lub płytkowymi, a następnie przenosi plik z folderu dotychczas używanego do swojego nowego.
Teraz przenoszenie "parta"
Na ten czas pozostaje ręczne usunięcie wszystkich niepotrzebnych części z tabeli w bibliotece żródłowej, a potem przeniesienie pliku lib do nwej. Tak będzie do premiery Cadstara 12.1, która ma pojawić się w tym miesiącu:
Aktualnie testuje ostatnia wersję BETA programu oznaczoną numerkiem 4 ( dziś jej premiera.
|
|
| Back to top |
|
|
petione
Poziom 16
Joined: 31 Aug 2004
Posts: 327
Location: Jasło
|
#37
21 Jun 2010 19:30 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
Witam.
A ja mam taki problem, który objawia się komunikatem jak w załączniku. Błąd pojawia się przy próbie dodania elementu na schemat elektryczny z bibliotek użytkowników czyli np tych umieszczonych na stronce cadstar.pl. Próba wykonana na Cadstar 12 Express.
|
|
| Back to top |
|
|
Przem188
Poziom 21
Joined: 07 Feb 2005
Posts: 1299
Location: Głuchołazy
|
#38
21 Jun 2010 19:34 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
To nie jest błąd. To powiadomienie, że na schemat zostanie dodany nowy wpis w regułach. Wystarczy kliknąć Add New Code.
|
|
| Back to top |
|
|
Google
|
| #
21 Jun 2010 19:34 |
|
|
|
|
|
| Back to top |
|
|
Przem188
Poziom 21
Joined: 07 Feb 2005
Posts: 1299
Location: Głuchołazy
|
#39
19 Aug 2010 12:08 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
Zamieszczam nową bibliotekę mojego autorstwa. Jest to to połączenie wszystkich dotąd udostępnionych bibliotek, plus ok. 1000 nowych elementów. Wśród nowych elementów jest sporo lamp elektronowych, układów scalonych, tranzystorów, itp. Biblioteka ciągle rozwijana. Aktualna wersja to Beta4. Zapraszam do testów, używania i zgłaszania uwag, co należałoby dodać.
Liczba elemetntów w bibliotece: ok. 8 tysięcy. Pełny opis biblioteki tu:
http://www.cadstar.pl/download/file/51-najnowsza-biblioteka-do-programu
Biblioteka działa tylko w wersji 12.1 programu Cadstar. Cadstar Express będzie dostępny w drugim tygodniu września. Oczywiście ta biblioteka również będzie z nim działać. Program nie będzie posiadał nadal ograniczenie wielkości projektu do 50 elementów na schemacie i 300 sieci.
Biblioteki dodaje się do programu w bardzo prosty sposób:
http://www.cadstar.pl/forum/topic/10-JakzainstalowabibliotekiwCadstarze
Szukam osoby, która napisałaby skrypt konwersji schematów i płytek z programu Eagle do formatu Cadstar archive - .csa i .cpa (format tekstowy, edytowalny w notatniku). Pomogę w pracy i wynagrodzę.
W dziale Download dlla zarejestrowanych dostępny moduł importu schematów i płytek z Protela, OrCada, Padsa, Pcada. Działa z Cadstarem w wersji 12 i 12.1.
|
|
| Back to top |
|
|
skynet_2
Poziom 20
Joined: 11 Mar 2008
Posts: 1000
Location: Warszawa
|
#40
28 Sep 2010 19:30 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
| Przem188 wrote: |
| Szukam osoby, która napisałaby skrypt konwersji schematów i płytek z programu Eagle do formatu Cadstar archive - .csa i .cpa (format tekstowy, edytowalny w notatniku). |
Aktualnie zaczynam używać cadstar'a, bo podczas tworzenia 72 pinowego[36x2] gniazda zacząłem odchodzić od zmysłów.
Masz może jakąś dokumentację csa, .cpa to w wolnej chwili przejrzę.
Z eagle jest łatwo wyciągnąć, tylko właśnie nie wiem jak to jest zapisywane w cadstar'ze.
|
|
| Back to top |
|
|
Przem188
Poziom 21
Joined: 07 Feb 2005
Posts: 1299
Location: Głuchołazy
|
#41
28 Sep 2010 19:53 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
Wysłałem zapytanie do Zuken w Bristolu. Ale niestety - trzeba będzie poczekać. Na razie proponuję zapisać przykładowo jakiś element do formatu .cpa i symbolu do .sca i przyglądnąc sięw notatniku zawartości tekstowego opisu elementu. Jest to dość przejrzyście opisane, czyli figura prostokąta to rectangle, koła w footprincie to circle, itp. Czyli przpypomina to opis słowny w języku angielskim.
Czekam na opisy tych formatów.
Przy towrzeniu złacza w czym kolega odchodzi od zmysłów? W Cadstarze?
Służe pomocą przy towrzeniu elemmentu:
http://www.cadstar.pl/forum/topic/31-Bibliotekinayczenie#p46
Wystarczy podesłać notę, wykonam lub wyszukam bibliotekę elementu.
|
|
| Back to top |
|
|
skynet_2
Poziom 20
Joined: 11 Mar 2008
Posts: 1000
Location: Warszawa
|
#42
28 Sep 2010 21:41 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
| Przem188 wrote: |
| Przy towrzeniu złacza w czym kolega odchodzi od zmysłów? W Cadstarze? |
W Eaglu oczywiście, interfejs jest nie wygodny i po prostu czasem mam ochotę to wyj****.
Fajne jest wstawianie padów w Edytorze bibliotek Cadstara, podaje x, y, odległość, ilość sztuk 2 kliknięcia i już jest gotowe ;)
W tej chwili używam równolegle Eagla i Cadstar'a.
|
|
| Back to top |
|
|
Przem188
Poziom 21
Joined: 07 Feb 2005
Posts: 1299
Location: Głuchołazy
|
#43
28 Sep 2010 22:58 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
Wiem, sam niedawno odkryłem tą opcję, człowiek już tak w rutynę wpadł, że nie patrzy na zawartośc okna w opcjami, tylko automatycznie wykonuje czynności. świetna sprawa. tak samo, jak funkcja renamber, czyli jeżeli kreator ponumerje nam pady od lewej do prawej, a my potrzebujemy w odrotnym kierunky to ta opcja jest niezwykle pomocna. Takich funkcji jest sporo, tylko trzeba je dojrzeć w menu.
|
|
| Back to top |
|
|
Google
|
| #
28 Sep 2010 22:58 |
|
|
|
|
|
| Back to top |
|
|
Przem188
Poziom 21
Joined: 07 Feb 2005
Posts: 1299
Location: Głuchołazy
|
#44
07 Dec 2010 12:58 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|

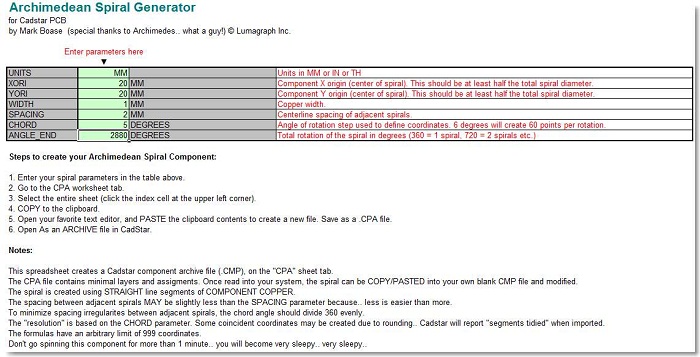

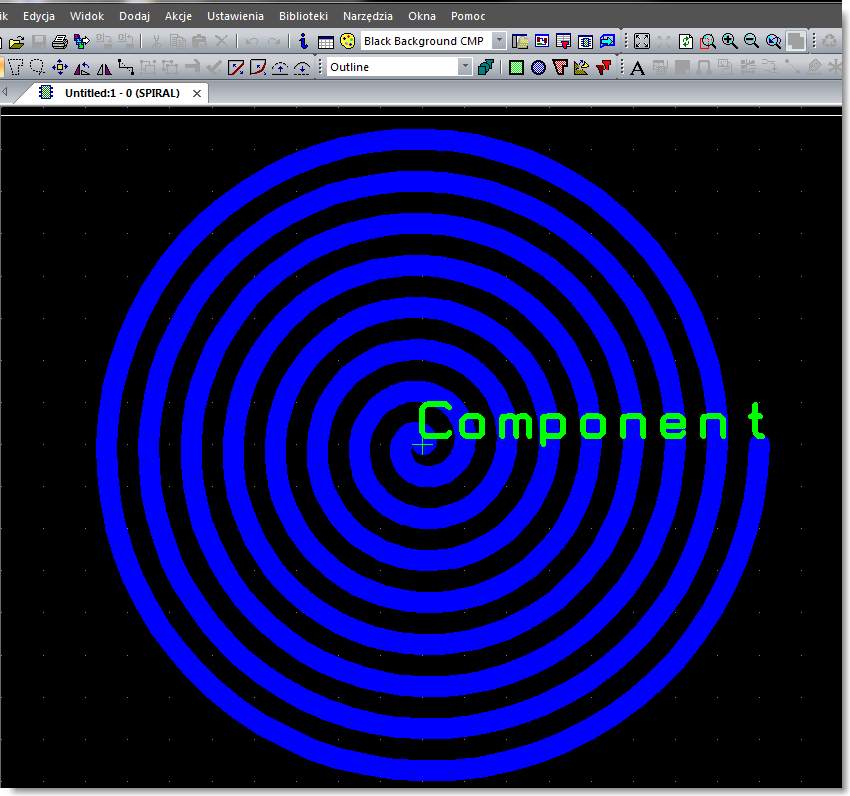

Zamieszczam skrypt do tworzenia na warstwie miedzi elementów cewek. Krypt napisany w Microsoft Excel, autor ( z USA), sam go napisał, jak również sam stowrzył skrypt zapisu do formatu Cadstar Archive (cpa). w tym tu skrypcie można podejrzeć, w jaki sposób są zapisywane płytki i elementy płytkowe formatu Cadstar archive. Nadal jestem zainteresowany napisaniem skryptu lub samodzielnego programu do konwersji z Eagla schematów, płytek i bibliotek do Cadstara ( w formatach ASCII czyli .cpa i schemat .csa ).
Za napisanie takiego skryptu (lub programu) oferuję gratyfikację finansową.
Opis wymienionych formatów jest możliwy. warunkiem jego otrzymania jest napisanie listu do Zuken z prośbą oraz opisem, do czego dokumentacja tychże formatów będzie potrzebna. Ale to raczej zadanie dla firm. Zuken nie udostępni tego pojedynczej osobie. Formaty .cpa i .csa są zastrzeżone. I firma, która opisy otrzyma, bezie musiała zapewnić, ze nie rozpowszechni dokumentacji w internecie.
Autor skryptu cewek na miedzi nie posiada dokumentacji formatów Cadstara, jak pisał, skrypt powstał na podstawie instrukcji Cadstara (w helpie w strych wersjach Cadstara podobno jest dokumentacja tych formatów, później została ona usunięta. Wypada zainstalować jakąś starą wersję programu.
| Filename: |
Spiral.zip |
Download |
| Contents: |
|
| Filesize: |
84.09 KB |
| Punkty: |
0.00 |
|
|
| Back to top |
|
|
Przem188
Poziom 21
Joined: 07 Feb 2005
Posts: 1299
Location: Głuchołazy
|
#45
09 Dec 2010 22:07 Re: Biblioteki i ogólnie o Cadstarze. |
|
|
|
Zamieszczam opis języka wymiany plików Cadstar Archive - .csa i cpa. Może być przydatne. Jest to pełny opis rozkazów tego formatu.
| Filename: |
ArchiveFormat.rar |
Download |
| Contents: |
|
| Filesize: |
193.48 KB |
| Punkty: |
0 |
|
|
| Back to top |
|
|
