03 Aug 2008 23:40

Laminator do termotransferu

Czy ktoś kto zmodyfikował już laminator, tak aby służył do termotransferu mógłby podzielić się informacja jaki konkretnie model przerobił?
Chcę użyć już sprawdzonego, bo nie chcę znowu wyrzucić pieniędzy w błoto, gdyż ostatnio kupiony laminator Ibico ml-4 okazał się całkowicie niepodatny na modyfikacje (konstrukcja trzymająca rolkę jest zrobiona w taki sposób, iż w żaden sposób nie przejdzie tamtędy laminat).
Dodam, że wszelkie laminatory pokazane w dziale diy są nie do dostania na allegro. No i milo by było, gdyby ten konkretny model był dostępny w cenie do 50zl.

adam_es
Poziom 16

Joined: 23 Sep 2006
Posts: 279
Location: Gliwice

#2 06 Aug 2008 22:39

Re: laminator do termotransferu

Tańszym rozwiązaniem jest zastosowanie utrwalacza z kserografu. Ja mam taki (ze złomu za 4,5PLN) a grzałka znajduje się wewnątrz wałka. Poluzowałem tylko docisk gumowego wałka przylegającego do grzejnego.

yellow_
Poziom 11

Joined: 03 Sep 2006
Posts: 68

06 Aug 2008 23:19

Re: laminator do termotransferu

moze i tak, ale najpierw trzeba miec dostep do czegos takiego, na allegro nie widze, masz inny pomysl gdzie moge cos takiego dostac?

adam_es
Poziom 16

Joined: 23 Sep 2006
Posts: 279
Location: Gliwice

#4 07 Aug 2008 12:55

Re: laminator do termotransferu

Ja kupiłem na zwykłym złomowisku - skupie metali. Akurat trafiłem na dostawę złomowanego sprzętu biurowego.

Mictronic
Poziom 19

Joined: 22 Mar 2006
Posts: 665
Location: Bydgoszcz

#5 08 Aug 2008 23:58

Re: laminator do termotransferu

Dostałem ostatnio od znajomego do testów prosta laminarkę .Przenoszenie toneru na laminat żelazkiem kompletnie mi nie wychodziło :/ Przerobienie laminarki polegało na wywaleniu części takich jak 2 ledy i 3 czujniki temperatury i zastąpieniem ich dwoma przełącznikami chwilowymi, jeden do silnika a drugi do grzania walków :D Usunęłem tez parę elementów "blaszanych" bo przeszkadzały :p Potem grzałem walki na oko i przygotowałem odpowiednio płytkę, położyłem papier kredowy ze schematem i włożyłem w miedzy walki na wpych.Potem robiłem małe kroczki silnikiem co jakieś 5 sek ,operacje powtórzyłem 2 razy a potem przejechałem raz szybko dla ostatecznego utrwalenia.Papier kredowy był mocno przyklejony do laminatu ale wystarczyło trochę go zedrzeć i pod wodę. Efekt-płytka jak z fabryki.

Polecam i Pozdrawiam Mictronic!

JOLLY
Poziom 14

Joined: 24 Apr 2003
Posts: 187
Location: Starachowice

#6 09 Aug 2008 15:18

Re: laminator do termotransferu

Kupiłem taką laminarkę http://allegro.pl/srebrna_laminarka_na_cieplo_i_na_zimno.html i nie musiałem nic przerabiać, wyciągnąłem z pudełka i od razu na płytki, wychodzi super, w życiu bym nie zrobił takich płytek żelazkiem.

Moderated by Mirek Z.:

Regulamin p.10.11!

djpeterek
Poziom 19

Joined: 29 Aug 2003
Posts: 725

#7 10 Aug 2008 11:50

Re: laminator do termotransferu

Ja też kupiłem laminarkę w tamtym roku Lervia ten sam modle co kolega JOLLY wyrzuciłem jedynie bezpieczniki termiczne i laminarka ładnie robiła mozaikę tylko że nie miałem czasu zrobić żadnego zabezpieczenia temperatury i raz się zagapiłem i grzałka się nagrzała do temperatury ponad 300stopni i się stopiły plastiki na których siedzi grzałka i rolki :(. Więc polecam od razu zrobić jakieś zabezpieczenie bo inaczej trzeba będzie odwzorowywać plastiki :(.

Google

Google Adsense

# 10 Aug 2008 11:50

yellow_
Poziom 11

Joined: 03 Sep 2006
Posts: 68

10 Aug 2008 17:04

Re: laminator do termotransferu

JOLLY, ile razy musisz taka plytke przepuscic przy tych 125 stopniach? z jakiej grubosci laminatem sprawdziales?

Google

Google Adsense

10 Aug 2008 17:04

JOLLY
Poziom 14

Joined: 24 Apr 2003
Posts: 187
Location: Starachowice

#9 11 Aug 2008 16:09

Re: laminator do termotransferu

Przepuszczam ok 10-15 razy,patrze na oko jak papier przylega, zależy od wielkości płytki. A laminat standardowy jeśli chodzi o grubość, nie wiem ile on ma, nie sprawdzałem. Ale główna zaleta, że nie trzeba nic przerabiać, pewnie przez to też jest większa trwałość.

djpeterek
Poziom 19

Joined: 29 Aug 2003
Posts: 725

#10 11 Aug 2008 16:12

Re: laminator do termotransferu

Kolego JOLLY ile płytek już zrobiłeś na tej laminarce?

yellow_
Poziom 11

Joined: 03 Sep 2006
Posts: 68

#11

11 Aug 2008 16:28

Re: laminator do termotransferu

a wlasnie zauwazylem ze ten przelacznik 80/125 to nie sa temperatura, tylko grubosc folii. do jakiej temperatury to sie grzeje?

Google

Google Adsense

11 Aug 2008 16:28

JOLLY
Poziom 14

Joined: 24 Apr 2003
Posts: 187
Location: Starachowice

#12 12 Aug 2008 14:54

Re: laminator do termotransferu

Płytek niestety nie zrobiłem za wiele, ale to ze względu na brak czasu, a co do temperatury to niestety nie jestem w stanie jej określić. Załączam zdjęcie przykładowej płytki robionej za pomocą tej laminarki, takie ścieżki uzyskuje się bez żadnego problemu, a przy żelazku przepuszczenie dwóch ścieżek między pinami układu przynajmniej dla mnie było problemem. Co do tej rysy po prawej stronie i jakby podtrawienia masy to winna jest moja drukarka, której muszę wymienić bęben.

yellow_
Poziom 11

Joined: 03 Sep 2006
Posts: 68

#13

12 Aug 2008 22:39

Re: laminator do termotransferu

to zdjecie calkowicie mnie przekonalo, faktycznie te wieksze obszary miedzi wygladaja jakby byly lekko podtrawione, ale i tak efekt jest super, a skoro twierdzisz ze to wina drukarki - to ja juz zamawiam ten laminator

dzieki za rozjasnienie moich watpliwosci

szwagier90
Poziom 10

Joined: 25 Feb 2008
Posts: 46
Location: Radom

#14 17 Aug 2008 17:27

Re: laminator do termotransferu

JOLLY jeżeli możesz to napisz jeszcze na jakiej konfiguracji to laminujesz. Na tym 80 czy 125? I czy jest jakaś różnica?

JOLLY
Poziom 14

Joined: 24 Apr 2003
Posts: 187
Location: Starachowice

#15 28 Aug 2008 19:54 helpful post - solution

Re: laminator do termotransferu

Powiem szczerze, że nie laminowałem na tym 80 jeszcze, od początku jadę na 125, więc nie mam pojęcia jaka może byc różnica. Tylko jeśli chodzi o odległości to jakoś mi to nie leży, bo przełącznik jest typowo elektroniczny i do mechaniki nic nie ma.

yellow_
Poziom 11

Joined: 03 Sep 2006
Posts: 68

#16

30 Aug 2008 14:18

Re: laminator do termotransferu

wczoraj doszla paczka z dokladnie ta laminarka, faktycznie bez jakichkolwiek przerobek idealnie przenosi toner na laminat - na tym ustawieniu 125 jest niecowyzsza temperatura niz 80, wrzucam fotke gdyby ktos jeszcze mial taki dylemat jak ja, dokladnie jest to LERVIA KH 4410

Laminator do termotransferu

djpeterek
Poziom 19

Joined: 29 Aug 2003
Posts: 725

#17 30 Aug 2008 16:05

Re: laminator do termotransferu

Kolego yellow_ próbowałeś już robić jakieś płytki?

yellow_
Poziom 11

Joined: 03 Sep 2006
Posts: 68

#18

30 Aug 2008 16:46

Re: laminator do termotransferu

narazie tylko na probe przenioslem toner na laminat - wyszlo idealnie, w poniedzialek kupie srodek trawiacy i wytrawie jakies plytki - wrzuce zdjecia jak to wyszlo

elkard
Poziom 22

Joined: 25 Apr 2007
Posts: 1914

#19 30 Aug 2008 16:50

Re: laminator do termotransferu

yellow_ a Ty ile razy przepuszczałeś tą płytkę ? Czy tak jak JOLLY 10-15.

yellow_
Poziom 11

Joined: 03 Sep 2006
Posts: 68

#20

30 Aug 2008 16:56

Re: laminator do termotransferu

szczerze to nie liczylem, ale napewno bedzie ponad 10, dodam jeszcze ze tak po 4-5 przepuszczeniach plytka jest tak goraca ze przekladalem ja w rekawiczce kuchennej ;p

djpeterek
Poziom 19

Joined: 29 Aug 2003
Posts: 725

#21 30 Aug 2008 22:17

Re: laminator do termotransferu

A przerabiałeś czy zostawiłeś oryginalną temperaturę bo mi przy 180stopniach plastikowe rolki się całkowicie stopiły.

PiotrT
Poziom 15

Joined: 02 Oct 2003
Posts: 231
Location: W-w

#22 07 Sep 2008 12:55

Re: laminator do termotransferu

Niedawno zakupiłem taką samą laminarkę tj Lervia KH4410.Bardzo miło zaskoczyło mnie jakość płytek wykonywanych tą metodą.Wcześniej używałem żelazka i tam jest więcej parametrów, które wpływają na efekt końcowy płytki.
Laminarka jest nie przerabiana i przycisk mam ustawiony na 125.Ja przepuszczam płytki ok 10-15 razy.
Z doświadczenia mogę powiedzieć ,że bardzo istotny jest rodzaj papieru użytego do termotransferu.

sq6fmy
Poziom 18

Joined: 02 Jun 2003
Posts: 518
Location: Wrocław

#23 07 Sep 2008 20:41

Re: laminator do termotransferu

Również zakupiłem Lervie i wykonana na niej płytka mile mnie zaskoczyła. Przepuszczona 15 razy na ustawieniu 125.

Na ustawieniu 80 podniosłem temperature ponad tą dla folii 125 przez dolutowanie równolegle rezystora początkowo 82k a obecnie 68k do rezystora odpowiadającego za "80" czyli R19 (10k). Nie miałem okazji sprawdzić ile lepiej wychodzi "prasowanie". Rezystor R17 (9k1) odpowiada za zakres 125.

Mam schemat tej laminarki - niestety narysowany odręcznie i to ołówkiem. Jeśli coś wyjdzie ze skanowania to go moge wrzucić w tym poście (o ile to nie będzie przeszkadzało któremuś z moderatorów).

A i nie kupujcie na allegro - za 60zł można kupić nówke w Lidlu. Ja kupiłem "nową" na allegro i w rzeczywistości okazała się poserwisowa - na szczęscie działa.

Zielu
Poziom 4

Joined: 07 Jun 2003
Posts: 9
Location: Częstochowa

#24 14 Sep 2008 17:29

Re: laminator do termotransferu

yellow_ wrote:

czy ktos kto zmodyfikowal juz laminator tak aby sluzyl do termotransferu moglby podzielic sie informacja jaki konkretnie model przerobil?

Ja swój laminator kupiłem w Tesco za ok 50zł:
Laminator do termotransferu

Z początku nie myślałem o płytkach, a o oszczędności na laminowaniu papieru. Taka usługa w kserze kosztuje zwykle (za A4) od 2 do 4zł. A tu za 7zł miałem cały plik folii do laminacji.
Panele przednie do swoich urządzeń zwykle wykonuję przez zalaminowanie wydruku narysowanego w Corelu i przyklejeniu go do obudowy.

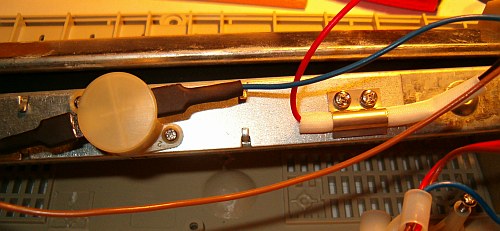

W środku znajdował się m.in bezpiecznik termiczny (z prawej) oraz termostat (z lewej):
Laminator do termotransferu

Schemat połączeń:
Laminator do termotransferu

Oryginalnie termostat grzał do ok 120st.C. Do płytek było to trochę za mało. Postanowiłem zbudować prosty termostat na jednym wzmacniaczu. W roli czujnika temperatury pracuje dioda 1N4148 która ma dopuszczalną temperaturę złącza 200st.C.

Na płytce tremostatu znajduje się zasilacz beztransformatorowy:
Laminator do termotransferu

Do wyboru trybu pracy termostatu służy jeden przełącznik trzy pozycyjny. W położeniu środkowym, grzałka jest wyłączona, natomiast obracają się wałki co pozwala na lepsze schłodzenie laminatora:
Laminator do termotransferu

Przykładowa płytka zrobiona przy pomocy laminatora (co prawda banalna, ale tylko taką miałem pod ręką...). Płytki przepuszczam zwykle 4 razy.
Laminator do termotransferu

Więcej informacji umieściłem na mojej stronie: Link

sq6fmy
Poziom 18

Joined: 02 Jun 2003
Posts: 518
Location: Wrocław

#25 19 Sep 2008 10:48

Re: laminator do termotransferu

Laminarka Lervia - po wymianie rezystora R17 (lub R19 zależnie na jakim zakresie chcemy mieć modyfikacje) na 3k9 temperatura miedzy wałkami wynosi 150-160st.

W ramach testu wykonałem płytkę dwustronna ze scalakiem pod raster 0.5mm i duża ilościa ścieżek 0.3mm. Efekt końcowy prawie jak Positivem ;)

Płytka przepuszczona 10 razy za każdym razem wkładana pod innym kątem do laminarki.

lechoo
Poziom 24

Joined: 17 Sep 2002
Posts: 4763
Location: łódzkie

#26 19 Sep 2008 14:40

Re: laminator do termotransferu

Ja używam starego laminatora NoviTech model LM-120, ma już około 5 lat i raczej nie jest obecnie dostępny. Modyfikacje jakie poczyniłem to wywalenie bezpiecznika termicznego (jest jednorazowy) i włączenie rezystora 100ohm w szereg z termistorem. Po tych zmianach zakres regulacji temperatury wynosi 120-170*C.

JOLLY
Poziom 14

Joined: 24 Apr 2003
Posts: 187
Location: Starachowice

#27 20 Sep 2008 12:00

Re: laminator do termotransferu

Mi właśnie wywaliło jeden bezpiecznik termiczny i się dziwiłem czemu nie grzeje, więc również wam polecam albo wywalenie od razu albo czekanie aż sam się wywali :) A w tej Lervii są dwa.

djpeterek
Poziom 19

Joined: 29 Aug 2003
Posts: 725

#28 21 Sep 2008 13:38

Re: laminator do termotransferu

A termostat bimetaliczny można zastąpić czymś innym ? Bez robie przeróbki tylko wyrzucam termostat i daje zworę.

Odwirowany
Poziom 3

Joined: 10 Sep 2008
Posts: 6

#29 22 Sep 2008 02:40

Re: laminator do termotransferu

Lervia spisywała się świetnie ale odmówiła posłuszeństwa, tzn nie grzeje - pewnie padł bezpiecznik termiczny Co dać w zamian, rezystor (jaki)? zworkę ?

Google

Google Adsense

# 22 Sep 2008 02:40

sq6fmy
Poziom 18

Joined: 02 Jun 2003
Posts: 518
Location: Wrocław

#30 22 Sep 2008 14:15

Re: laminator do termotransferu

Bezpiecznik termiczny można wywalić i zamiast niego dać zwore - ale wtedy laminarki bez kontroli zostawić już nie wolno!

Po wymianie rezystora ustalającego temperature na 3k9 jest ryzyko wywalenia bezpiecznika termicznego przy starcie. Przyczyna jest prosta - czujnik temperatury mierzy temperaturę wałka natomiast bezpiecznik jest zamontowany na kształtowniku aluminiowym. W momencie właczenia wałki nagrzewają się dużo wolniej niż aluminium, temp dochodzi do 210st gdy na wałku osiąga 150-160st. I to jest moment kiedy bezpiecznik może się przepalić (bo jest właśnie na 210st). Później temperatura profilu aluminiowego spada i po kilkunastu minutach jest niewiele wyższa niż wałków gumowych. Rozwiązanie tego problemu jest proste ale upierdliwe: trzeba laminarkę nagrzać na niższym zakresie a dopiero później przełączyć na wyższy. Nie ma wtedy ryzyka osiągnięcia tak wysokiej temperatury na profilu.
