Dwudrożne podłogówki na GTC 16/40/1 i SC10N

Irvine Kinneas 20 Sie 2008 18:30 7446 12
  • Dwudrożne podłogówki na GTC 16/40/1 i SC10N

    Wstęp

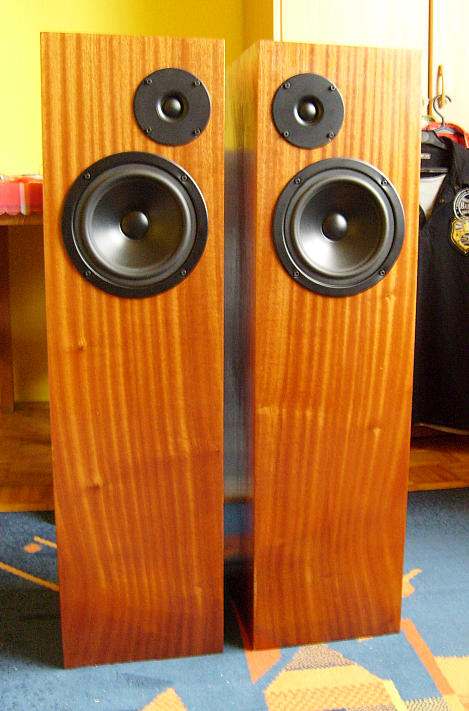

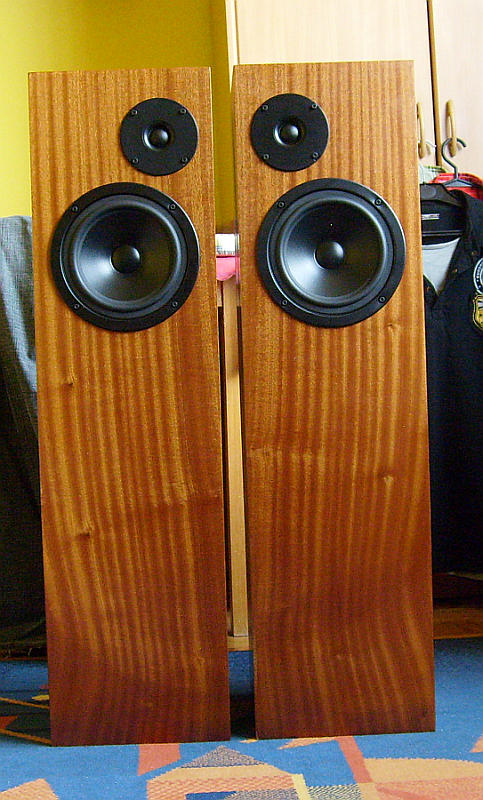

    Witam! Jak wiadomo wakacje to czas kiedy powstaje chyba najwięcej konstrukcji DIY ;) Kolumny które zbudowałem powstawały przez niemal dwa miesiące z małymi przerwami to długo ale podobno im prace trwają dłużej tym lepsze są ich efekty. Są to drugie kolumny jakie wykonałem własnoręcznie. Nie wszystko wyszło tak jak chciałem nie obyło się również bez nerwów i temu podobnych historii, ale przejdźmy do konkretów.

    Skrzynie

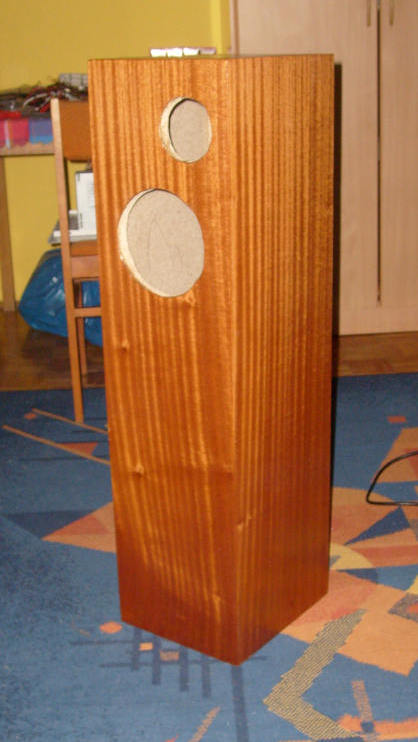

    Pudła zostały wykonane z 18mm płyt wiórowych kupionych i pociętych w NOMI. Całość została sklejona wikolem i poskręcana kilkoma wkrętami do płyt gipsowych, lecz nie przesadzałem z ich ilością. Na mniej więcej 1/3 wysokości kolumny znajduje się przegroda która ustala pojemność komory głośników(a jednocześnie jest wzmocnieniem całej konstrukcji) na ≈23L która jest strojona tunelem BR o średnicy 5cm do częstotliwości ≈48Hz. Otwory pod głośniki, terminale i tunele BR wycinałem niestety przy użyciu wiertarki i pilnika do drewna przez co nie wyszły idealnie równe, ale tragedii też nie ma :| Całość została oklejona naturalnym fornirem mahoniowym, klejonym na poliuretanowy klej do drewna firmy Soudal. Następnie pokryta 3 warstwami półmatowego lakieru do parkietów firmy Domalux.

    Głośniki i zwrotnica
    Wybór przetworników - szczególnie midwoofera - był spowodowany ciekawymi opiniami na jego temat oraz małą popularnością w śród kolumny DIY. Teraz coś więcej o samych przetwornikach, SC10N nie jest niczym nowym, ale wspomniany GTC 16/40/1 to wersja eksportowa znanego ze strony Protonsil'u midwoofera GDN 16/50/1 głośnik ma polipropylenową membranę o raz stalowy malowany na czarno kosz którego największą wada jest to że z głośnika 16cm robi 20cm, tak średnica kosza to 20cm:!:
    Zwrotnica 2-rzędu przy jej budowie użyłem cewek powietrznych z Polink'u kondensatorów MKP Jantzen Audio CrossCap i metalizowanych rezystorów TyOhm okablowanie wewnętrzne to kable z miedzi OFC 1,5mm² połączenie ze światem zewnętrznym zapewniają pojedyncze terminale z możliwością użycia wtyków bananowych.

    Odsłuch
    To była jedna wielka niewiadoma. Kolumny grają ponad tydzień więć mogę napisać coś wiecej. Szczerze mówiąc bałem się, że te kolumny nie będą miały w ogóle basu, ponieważ do tej porty słuchałem muzyki na mildtonach które dysponowały 25cm GDN-ami moje obawy były niesłuszne, ale teraz do rzeczy. Kolumny mają świetne średnie tony delikatne i ciepłe w kawałku Dire Straits - Your latest trick brzmienie saksofony było piękne. Bas jest i to bardzo dobry, szybki, energiczny, można go nawet poczuć w sobie kiedy gałka volume powędruje w okolice godziny 10. Nie ma go tyle co z mildtonów, ale w muzyce jakiej słucham(progressiv rock, chillout, jazz) w ogóle nie stanowi to problemu. Wysokie tony są dość szczegółowe i nie kują w uszy. Póki co nie zdarzyło się im zasyczeć, ani "zapiaszczyć" dźwięku. Porównywałem je z Wharfedale Diamond 9.4 i nie tylko według mnie moje kolumny wygrały. Budowały lepsza scenę, średnie tony były dużo przyjemniejsze dla uszy, wysokie nie męczyły, wyraźnie lepsza była dynamika, ale to może za sprawą wyższego o 4dB SPL'u moich kolumn.

    Koszty
    Oj trochę się tego uzbierało, ewentualne koszty wysyłki będą podawane razem z cenami części...

    - płyty 50,09zł
    - wkręty, imbusy, gniazda wbijane 27,70zł
    - papiery ścierne, szpachlówka 11,50zł
    - kleje 48,40zł
    - lakier, pędzle, rozpuszczalniki 48,10zł
    - terminale, kabel 21,00zł
    - cewki, oporniki, tunele, kondensatory 123,62zł
    - GTC 16/40/1 188,56zł
    - SC10N 92,71zł
    - inne(paliwo na dojazdy do sklepów, jakaś inna drobnica) 50zł

    RAZEM: 661,68zł

    Dzięki, że chciało się Wam to czytać, a teraz proszę o komentarze te pozytywne jak i negatywne ;) Chciałbym podziękować Pawłowi S. za konsultacje i cenne porady dotyczące budowy :)

    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N
    Dwudrożne podłogówki na GTC 16/40/1 i SC10N


    Fajne!
  • #2 20 Sie 2008 18:48
    izbic
    Poziom 28  

    I kolejny przykład, że za niewielkie pieniądze bądź co bądź można zrobić ciekawe kolumny :). Ładne wykonanie i dobry dobór przetworników. Powiedz cos więcej o zwrotnicy czy to ten projekt od Pawła S. ? Życzę przyjemnych odsłuchów i pozdrawiam. P.S. nie myślałes o frezach pod głośniki?

  • #3 20 Sie 2008 18:49
    Szuler17
    Poziom 22  

    Co tu dużo mówić, mnie sie bardzo podoba. Zapewne grają świetnie, oby tak dalej :D

  • #4 20 Sie 2008 19:42
    Irvine Kinneas
    Poziom 17  

    Dzięki za pozytywne oceny ;)
    >Izbic - O frezach myślałem lecz nie miałem dojścia do frezarki, a mój budżet niestety jest dość mały(wiadomo jak z kasa u studentów) i nie zakładałem zakupu narzędzi, a pożyczyć nie miałem od kogo.

    P.S.
    Dodałem fotki zwrotnicy i schemat o których zapomniałem wcześniej ;)

  • #5 20 Sie 2008 20:15
    Ptolek
    Poziom 36  

    Dlaczego nie zrobiłeś bez przegrody, ale za to węższe obudowy, o tej samej pojemności? Pewnie masz duży pokój :) Napisałeś o ilości basu w porównaniu do Mildtonów, a jak ma się sprawa z "zejściem"? Niby WinISD pokazuje wykres ale to nie to samo co bezpośrednie porównanie. Czy najniższe tony słychać lepiej na Mildtonach czy tych GTC?

  • #6 20 Sie 2008 20:19
    kdaudio
    Poziom 9  

    Mi też się podobają, dobre głośniki, prosta buda, jedyne co bym zmienił to szerokość, bo jak dla mnie za szerokie :)

  • #7 20 Sie 2008 20:47
    Irvine Kinneas
    Poziom 17  

    Ptolek - obudowa nawet węższa, tak że głośniki wchodzą na styk ma ok 40L pojemności więc przegroda to była konieczność. Basu jest sporo mniej w porównaniu do GDN25/60 z mildtonów. Jest on jednak dużo szybszy i bardziej zróżnicowany, mildtony grały dość monotonie choć zejście miały większe i to dużo, do słuchania rocka czy nawet metalu kolumny nadają się bardzo dobrze, techno też jakoś nawet gra, ale już rnb i podobnych klimatów się nie posłucha z "odczuciami" odpowiednimi. Ogólnie GTC mniejsze zejście nadrabia dużo większą szybkością i zróżnicowaniem basu.

    Kdaudio - jednak pomyłek się nie da uniknąć całkowicie jedną z nich jest właśnie szerokość kolumn, myślałem że tak będzie ok, ale jeżeli byłyby o 1-1,5cm węższe byłoby lepiej. Drugą pomyłką jest odległość tweetera od górnej ścianki.

  • #8 20 Sie 2008 22:41
    rob.cioo
    Poziom 11  

    Ta projekt, bardzo fajny,.Nie wiem jak innym to pasi bo mi okleina tych kolumn troche je psuje, moze to przez słabą jakość zdjeć, ale mi sie nie widzą. Moze to kwestia gustu :D

    Pozdro dla wykonawcy.

  • #9 20 Sie 2008 23:31
    tommy 112
    Poziom 23  

    Bardzo ładne kolumny, dosc wysokie u siebie bym nie zmieścił. Na uwage zasługuje ciekawie wykonana zwrotnica :)
    Pozdrawiam

  • #10 21 Sie 2008 00:38
    lewytolewy
    Poziom 19  

    Witaj Piotrze ;)
    Wiesz co po naszym starciu i moich długich przemyśleniach doszedłem do wniosku ze ładnie ci to wyszło ;)
    Więc zwracam honor (miałeś racje) może i zagrasz lepiej ode mnie ale ja też mam w planach kolumienki wiec za jakiś czas sie porównamy co?!
    Oczywiście żartuje jak dla mnie 9/10
    #1-Nie podoba mi sie okleina
    #2 Wyszły ci troche klocowato jak na 2-way (mogły by być troche węższe(
    Ale ogolnie podoba mi sie
    Pozdrawiam

  • #11 21 Sie 2008 11:18
    Skipior
    Poziom 20  

    Mogły być węższe, płytsze a dużo wyższe... Byłoby o niebo lepiej, ale tak też jest fajnie... Przewtorniki dobre, fornir ładny... OK :)

  • #12 21 Sie 2008 21:47
    Jamess8
    Poziom 16  

    Dodam trzy skromne słowa od siebie :|
    Dla mnie trochę cieniutko z wyglądem. W ogóle nie podoba mi się przesunięcie wysokotonówki. Z drugiej strony jej powstaje duża pusta przestrzeń, co powoduje wrażenie dużych gabarytów skrzyni. No powodem tego jest też zbyt szeroka kolumna.
    Po prostu brakuje mi elegancji w wyglądzie, ale to tylko mój gust.

  • #13 26 Sie 2008 16:41
    przemo-lukas
    VIP Zasłużony dla elektroda

    Pierwsze wrażenie, to piękne kolumienki. Pasuje mi wszystko. Kolor, prostota, w tej klasie cenowej - dobór głośników.
    Co do tweetera. Są producenci, którzy montują tylko i wyłącznie w ten sposób swoje wysokotonówki. :idea:
    A teraz moje uwagi, (które w przyszłości możesz wziąć pod uwagę)
    1. Odgroda wewnątrz mogła być ustawiona pod kątem, co zapobiegłoby powstawania fal stojących.
    2. Komorę tą, jeśli już jest, jakoś bym wykorzystał. Zwrotnicę zamontowałbym za midwooferem, natomiast od dołu, można by było wsypywać suchy piasek, tworząc komorę balastową.
    3. Dotknij bocznej ściany obudowy w połowie długości komory głośników. Musisz poczuć na opuszkach palcy wibracje. Powinieneś w tym miejscu zastosować wzmocnienie.
    4. Kolce. Niby voodoo, ale różnicę słychać przy większym natężeniu głośności, chodzi o przenoszenie rezonansu na podłogę.
    5. Strasznie nie podoba mi się terminal. Wolę wkręcane w obudowę. :boss:
