 18 Sep 2008 19:07 Mini głośniczek np. Do telefonu :D Proszę o ocenę :D |
|
|
|
Witam wszystkich bardzo serdecznie. :D
Ostatnio bardzo i to bardzo mi się nudziło i postanowiłem wykonać ten oto projekt. Jest to mini głośniki, który zamierzam wykorzystać w warsztacie, lub szybkiego przesłuchania muzy. I to właśnie powstała wersja BETA mojego produktu... Ale to opiszę na końcu. Dobra przejdźmy do szczegółów. Do zasilania wykorzystałem akumlatorek z Sagema mx-1 ^^. Jako wzmacniacz użyłem kostki TDA2003. Wzmacniacz napędza głośniczek 1,5Watt ze starego komputera. Obudowa została zrobiona z drzewa sosnowego, następnie oklejona została okleiną drzewopodobną. Chyba więcej nie muszę opisywać bo resztę widać na zdjęciach. AAaaa bym zapomniał miałem wrócić do tematu następnej wersji tego przenośnego audio. Wiec chcę zrobic wzmacniacz na układzie TDA1554 i zastosować większy głośniczek i bude...
Oto resza fotek:
Oto schemat wzmacniacza :
Kosztorys:
TDA 2003 = 3,50 zł
Głośniczek - miałem = około 5 zł
Pierdółki typu rezystory - miałem = około 3 zł
Potencjometr 50 K - Miałem = 3zł
Okleina - miałem - bodajże 5 zł m.b.
wyłącznik - miałem = 80gr
Łączny koszt: 20 zł i 30 gr. Ale zapewne wszyscy posiadają takie pierdółki więc koszt się zmniejszy...
Dałem to do działu DIY początkujący bo jestem początkującym elektronikiem, dopiero zaczynam... Więc proszę o wyrozumiałość.
I czekam na oceny :D
EDIT:

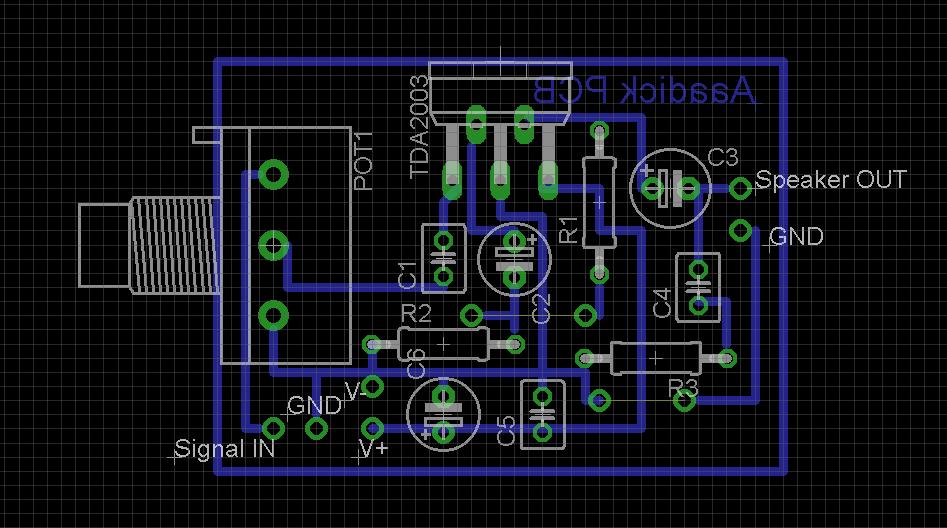

Po długiej przerwie zamieszczam PCB zrobioną w EAGLE specjalnie dla początkujących. Tutaj podgląd, natomiast plik znajduje się w poście na 3 stronie.
Pozdrawiam Adrian.
|
|
