Wzmacniacz 40W o małych zniekształceniach.

Go to page Previous 1, 2, 3, 4, 5, 6, 7, 8 Next

Main Page -> Forum Index -> Download, Articles -> Wzmacniacz 40W o małych zniekształceniach.

Author

Message

Obleśny Szczur
Poziom 16

Joined: 18 May 2006
Posts: 332
Location: Łódź

#151 27 May 2010 19:14

Re: Wzmacniacz 40W o małych zniekształceniach.

Posługuję się oryginalnym schematem z Radioelektronika 6/82, ten schemat jest w pierwszym poście tego tematu.

jaskiniowiex
Poziom 10

Joined: 13 Nov 2009
Posts: 56
Location: Wodzisław Sląski

#152 31 Aug 2010 21:22

Re: Wzmacniacz 40W o małych zniekształceniach.

Witam wzmacniacz o którym pisałem wcześniej skończyłem już dawno przed wakacjami , teraz dopiero parę zdjęć końcowych .

Wzmacniacz wyposażyłem w cztery symetryczne przedwzmacniacze pracujące w klasie A oparte o tranzystory ssm 2210 2220, Są to zmodyfikowane wersje które znalazłem na rosyjskich stronach diy ,praktyczne identyczne do tych opisanych w elektorze autorstwa Gilbertsa , tylko bardziej dopracowane w praktyce a nie w teori. każdy jest zasilany z osobnego zasilacza , każdy zasilacz jest zasilany z osobnych uzwojeń . Transformatory sam zmodyfikowałem , wszystkie wtórne uzwojenia nawijałem , Nie są to transformatory nawijane specjalnie do audio , bo nie wierzę w żadne woodu , więc po przepłacać . Takie transformatory są zalewane . te moje też są jak je przewijałem to nasączyłem dogłębnie od uzwojenia pierwotnego je lakierem elektroizolacyjnym do uzwojeń . I też nie brzęczą . A ekranowanie pola elektromagnetycznego jest także lepsze Heee .
Już troszeczkę tym pograłem przez ten czas no i gra to znacznie lepiej niż początkowo chciałem uzyskać . (O szumu brumu itp)
Znam takich audiofili co są w stanie napisać epopeje na temat jednego dzwięku , ale nie ja . Teraz nadchodzi zima i mam pomysł zmontowania wzmacniacza tak z2 x 200 wat w klasie A i do tego przewzmacniacz na lampach . Nawet wymyśliłem jak to chłodzić i to tanim kosztem . Schemat też już coś tam mam .
Narka

Obleśny Szczur
Poziom 16

Joined: 18 May 2006
Posts: 332
Location: Łódź

#153 31 Aug 2010 22:05

Re: Wzmacniacz 40W o małych zniekształceniach.

Widzę, że również masz montaż mocno upchany :) Ja też miałem problemy z miejscem, bo wykorzystałem obudową od starego decka Philipsa, pomimo iż zmontowałem tylko 2 końcówki, przedwzmacniacz do obu kanałów mam na jednej płytce, a zasilacze do końcówek i preampa na płytkach oddzielnych.

Panel przedni wykonałem sam, szerszy opis tu http://www.elektroda.pl/rtvforum/topic493494-30.html
Wskaźniki wysterowania ze wspomnianego decka, pierwsza dioda od lewej wskazuje zasilanie, następne cztery wybrane wejście, od wybierania jest pierwsza gała, druga od głośności, dioda pod nią to clip. Układ do wskaźników (żeby miał charakterystykę logarytmiczną) oraz do clipa zaprojektowałem sam. Wnętrzem może nie będę się chwalił bo już nie jest tak piękne ;) i sam z siebie nie jestem zadowolony, że nie wyszło za ładnie, może następnym razem pójdzie lepiej.

jaskiniowiex
Poziom 10

Joined: 13 Nov 2009
Posts: 56
Location: Wodzisław Sląski

#154 01 Sep 2010 16:32

Re: Wzmacniacz 40W o małych zniekształceniach.

Fajna koncepcja , ja akurat nie anodowałem tylko zrobiłem polerkę . Wszystkie sposoby mają swoje wady i zalety . Kilka przedwzmacniaczy w klasie A które wygrzebałem w necie takie mniej popularne . Jakby ktoś chciał sobie sklecić do tej końcówki .
Według ciebie jak gra ??

kl a.rar

Description:

n/a

Download

Filename:

kl a.rar

Contents:

Filesize:

848.3 KB

Punkty:

1.66 = 0.996 for transfer + 0.664 for the user (set automatically)

Obleśny Szczur
Poziom 16

Joined: 18 May 2006
Posts: 332
Location: Łódź

#155 01 Sep 2010 23:44

Re: Wzmacniacz 40W o małych zniekształceniach.

Cóż, tak jak i Ty nie potrafię się rozpisywać na temat brzmienia wzmacniacza, audiofilem nie jestem. Ale nie jestem też głuchy i jak na moje ucho gra bardzo dobrze, powiedzmy, że jak firmowe wzmaki w cenie kilkuset złotych, nie umiem znaleźć bardziej "poetyckiego" porównania. W każdym bądź razie jak się zapuści ulubioną muzykę i zamknie oczy to ciarki przechodzą.
Ponadto szybkie badanie oscyloskopem wykazuje, że w paśmie 20Hz-20kHz nie ma spadków wzmocnienia.

miernik998
Poziom 17

Joined: 23 Apr 2007
Posts: 398
Location: Piastów

#156 04 Oct 2010 20:33

Re: Wzmacniacz 40W o małych zniekształceniach.

Witam!!!
W jakim sklepie kupie wszystkie potrzebne elementy do tego wzmacniacza i to tanio?

Piotr Pajkert
Poziom 21

Joined: 30 Mar 2003
Posts: 1469
Location: Poznań

#157 04 Oct 2010 20:39

Re: Wzmacniacz 40W o małych zniekształceniach.

Witam!
Proszę. Tu kupisz półprzewodniki. http://www.gembara.pl/
Resztę też. http://www.elektroda.pl/rtvforum/topic956830.html#6320593
Cześć!

miernik998
Poziom 17

Joined: 23 Apr 2007
Posts: 398
Location: Piastów

#158 04 Oct 2010 20:41

Re: Wzmacniacz 40W o małych zniekształceniach.

A ten wzór, co jest w PDF na pierwszej stroni nadaje się od razu do druku?

Google

Google Adsense

# 04 Oct 2010 20:41

kulfon16
Poziom 12

Joined: 15 Oct 2009
Posts: 108
Location: Strzegom

#159 14 Oct 2010 15:05

Re: Wzmacniacz 40W o małych zniekształceniach.

miernik998 niestety nie bardzo nadaje się do druku... na którejś stronie jest poprawiona płytka ;) tam już nie musisz się martwić o nic :)

mattm
Poziom 15

Joined: 29 Nov 2004
Posts: 201
Location: Kraków

#160 11 Nov 2010 17:47

Re: Wzmacniacz 40W o małych zniekształceniach.

Witam.

Sorry za odgrzewanie tematu, ale ten wzmacniacz nie może zostać zapomniany :)
Zrobiłem ten wzmacniacz wczoraj. Zastosowałem tranzystory mocy TIP2955 i TIP3055. Oczywiście wzmacniacz ruszył od kopa. Uruchomiłem go na zasilaniu +- 15V Parametry poustawiałem i przyszedł czas na próby z generatorem. Okazało się, że wzmacniacz strasznie się wzbudza (po podaniu sygnału z generatora) pod obciążeniem rezystorem 8 ohm. A wzbudzał się tak, że aż zaburzał pracę termoregulatora lutownicy. Nie powiem, byłem trochę załamany. Wszystkie elementy użyte do złożenia były mierzone i dobierane parami za wyjątkiem tranzystorów mocy... (po prostu nie zmieściły mi się w podstawki miernika). Dziś zrobiłem drugą końcówkę tylko postanowiłem już tranzystory mocy sparować. I co się okazało... Mam jedne ze współczynnikiem mniejszym niż 20 a drugie ze współczynnikiem powyżej 100. Nie miałem innych zalecanych tranzystorów, więc założyłem (parowane) BD543C i BD544C. Wzmacniacz ruszył, żadnych wzbudzeń. Gra to rzeczywiście pięknie. Zasilam go teraz napięciem +- 28V (takie miałem trafo). Wzmacniacz chodzi już około godziny z mocą jakieś 10W (na oscyloskopie w porywach 20V szczytowego napięcia) i radiator zupełnie zimny.

Miałbym dwa pytania.

1. Czy te tranzystory mocy jakie założyłem mają szanse wytrzymać w tym wzmacniaczu (mają Ic=8A)?
2. Mam tranzystory we wzmacniaczu różnicowym (T1,T2 BC414C) o bardzo dużym współczynniku wzmocnienia (rzędu 420). Gdzieś czytałem ze para różnicowa nie powinna mieć dużego wzmocnienia (nie mogę tego teraz znaleźć w sieci). Czy może mi ktoś powiedzieć czy mam rację, czy się mylę i na co to może mieć wpływ?

Jeśli ktoś zastanawia się w dalszym ciągu nad złożeniem tego wzmacniacza, to szczerze polecam. Słychać takie detale w muzyce jakich nie słyszałem jeszcze.

nyquist
Poziom 19

Joined: 07 Feb 2003
Posts: 601
Location: lubelskie

#161 06 May 2011 13:22

Re: Wzmacniacz 40W o małych zniekształceniach.

Witam wszystkich.
Odgrzewam temat, ponieważ zamierzam skorzystać z projektu i wykonać go jako bi-amp, do zasilania pary 2-drożnych kolumn. Jeżeli ktoś popełnił już coś takiego, niech się przyzna ;) Wiadome, że potrzebuję w tym momencie naprawdę dobrej jakości filtrów aktywnych, które nie "zaniżą" klasy konstrukcji, dlatego będę wdzięczny za wszelkie sugestie.

_jta_
Poziom 26

Joined: 02 Mar 2004
Posts: 17229
Location: Warszawa

#162 06 May 2011 13:55

Re: Wzmacniacz 40W o małych zniekształceniach.

A jaka ma być rola tych filtrów? Rozdzielenie częstotliwości dla głośnika nisko- i wysokotonowego jeszcze
przed wzmacniaczem, żeby je osobno wzmacniać (i do każdej kolumny używać w kanałów wzmacniacza)?

nyquist
Poziom 19

Joined: 07 Feb 2003
Posts: 601
Location: lubelskie

#163 06 May 2011 14:20

Re: Wzmacniacz 40W o małych zniekształceniach.

Tak, dokładnie. Przepraszam, że nie wyjaśniłem wcześniej, myślałem, że "bi-amp" wszystko wytłumaczy.

Piotr Pajkert
Poziom 21

Joined: 30 Mar 2003
Posts: 1469
Location: Poznań

#164 06 May 2011 18:37

Re: Wzmacniacz 40W o małych zniekształceniach.

Witam!
Wykonałem te końcówki, pracują we wzmacniaczu stereo z korekcją barwy w pozycjach "O". Nie próbowałem bi-amp, bo uważam wrażenia z odsłuchu za wystarczające. Zestaw był testowany na różnych ustawieniach barwy, różnych źródłach i bardzo zróżnicowanej muzyce. Oczywiście, są to wrażenia subiektywne, chociaż testy były realizowane z udziałem profesjonalisty - muzyka.
Cześć!

nyquist
Poziom 19

Joined: 07 Feb 2003
Posts: 601
Location: lubelskie

#165 07 May 2011 00:31

Re: Wzmacniacz 40W o małych zniekształceniach.

Ja na początek również chcę wykonać wzmacniacz stereo, obsługujący całe pasmo.
Pomysł na bi-amp wziął się w związku z zamiarem przeróbki posiadanego zestawu głośnikowego, w którym m.in. planuję wymienić głośniki wysokotonowe. Założenie napewno "szczytne" jak na domowe warunki, ale jak to się mówi, pożyjemy - zobaczymy ;)

Quote:

Wykonałem te końcówki, pracują we wzmacniaczu stereo z korekcją barwy w pozycjach "O"

Mam prośbę, czy mógłby kolega podrzucić schemat tego układu korekcji, albo ewentualnie dać namiar?

Dziękuję, otrzymałem na priv :)
-------------------------------------------------------

Jeszcze jedna prośba do kolegów. Wiem, że sposób prowadzenia masy jest bardzo ważny, dlatego chciałbym się upewnić, że dobrze myślę. Linie wskazane przeze mnie czerwonymi strzałkami mają być traktowane tylko jako brzegi płytki i nie należy w tym miejscu prowadzić cienkich ścieżek?

mattm
Poziom 15

Joined: 29 Nov 2004
Posts: 201
Location: Kraków

#166 13 May 2011 20:08

Re: Wzmacniacz 40W o małych zniekształceniach.

nyquist wrote:

(...)

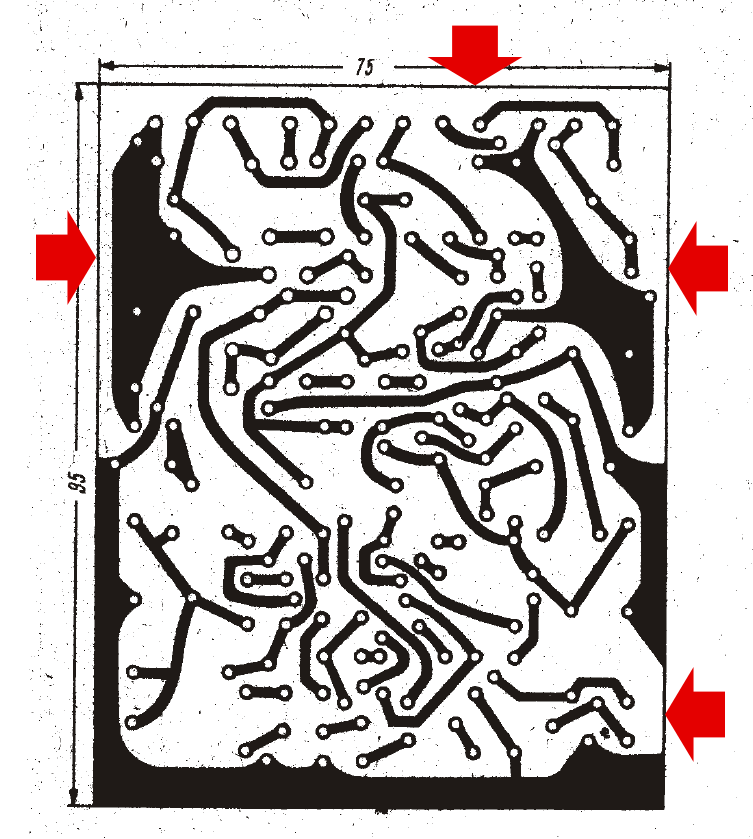

Linie wskazane przeze mnie czerwonymi strzałkami mają być traktowane tylko jako brzegi płytki i nie należy w tym miejscu prowadzić cienkich ścieżek?

Tak. Tam niema być ścieżek.

nyquist
Poziom 19

Joined: 07 Feb 2003
Posts: 601
Location: lubelskie

#167 16 May 2011 09:00

Re: Wzmacniacz 40W o małych zniekształceniach.

Dziękuję za odpowiedź.
Jeżeli to nie problem, prosiłbym jeszcze o radę w jednej kwestii. Napisał kolega:

Quote:

Mam tranzystory we wzmacniaczu różnicowym (T1,T2 BC414C) o bardzo dużym współczynniku wzmocnienia (rzędu 420). Gdzieś czytałem ze para różnicowa nie powinna mieć dużego wzmocnienia (nie mogę tego teraz znaleźć w sieci). Czy może mi ktoś powiedzieć czy mam rację, czy się mylę i na co to może mieć wpływ?

Czy uzyskał kolega informacje na ten temat? Ja chciałbym użyć bc550, będą ok? Jeżeli tak, to jaka grupa, A (wzmocnienie 110-220) czy B (200-450)?

Google

Google Adsense

# 16 May 2011 09:00

Piotr Pajkert
Poziom 21

Joined: 30 Mar 2003
Posts: 1469
Location: Poznań

#168 16 May 2011 12:42

Re: Wzmacniacz 40W o małych zniekształceniach.

Witam!
Na wejściu mogą być. Ważniejsze, by miały podobne wzmocnienie. Grupa B.
Cześć!

mattm
Poziom 15

Joined: 29 Nov 2004
Posts: 201
Location: Kraków

#169 16 May 2011 13:34

Re: Wzmacniacz 40W o małych zniekształceniach.

Mnie akurat wzmacniacz bardzo się wzbudzał, ale miałem tranzystory BC414 z grupy C o wzmocnieniu około 400. Potem założyłem 2N5551 o wzmocnieniu około 120 i wtedy wzmacniacz zaczął chodzić i na takich tranzystorach robię te wzmacniacze. Co do identycznych współczynników wzmocnienia, to niema co przesadzać. Ponieważ wartość 0V napięcia na wyjściu wzmacniacza można ustawić potencjometrem montażowym na płytce.

nyquist
Poziom 19

Joined: 07 Feb 2003
Posts: 601
Location: lubelskie

#170 16 May 2011 23:11

Re: Wzmacniacz 40W o małych zniekształceniach.

Poniżej zrobiłem zestawienie planowanych przeze mnie zmian w użyciu niektórych tranzystorów, wynikające głównie z niedostępności bc414 i bc157 oraz modyfikacji opisanych na tym forum. Z układu chciałbym "wydusić" maksimum jakości (niekoniecznie mocy - zasilanie będzie na poziomie ok. +/-30V, obciążenie 4Ω), dlatego będę wdzięczny za wszelkie ewentualne korekty. Prośbę kieruję głównie do osób, które zrobiły udane modyfikacje.

T1, T2 [npn] bc414 –> bc550b (moja propozycja)
T3 [npn] bc147 –> bc547 (zamiennik)
T4 [pnp] bc157 –> bc557 (zamiennik)
T5, T6 [pnp] bc157 –> bc557 (zamiennik)
T7 [pnp] bc556 –>
T8 [pnp] bc556 –>
T9 [npn] bc546 –>
T10 [npn] bc147 –> bc547 (zamiennik)
T11, T12/ T15, T16 [npn/pnp] bc546/bc556 –> bf422/bf421 (modyfikacja sayan696)
T13/T17 [pnp/npn] bd140/bd139 –> 2sa1249/2sc3117 (Abox)
T14/T18 [pnp/npn] tip2955/tip3055 –> 2sa1943/2sc5200 (Abox) lub ewentualnie 2SA1294/2SC3263 (modyfikacja Sayan696)

_jta_
Poziom 26

Joined: 02 Mar 2004
Posts: 17229
Location: Warszawa

#171 16 May 2011 23:53

Re: Wzmacniacz 40W o małych zniekształceniach.

bc556 i bc546 powinny być w sprzedaży, więc może nie trzeba zamienników?
Zamiana bc414 –> bc550b, bc147 –> bc547, bc157 –> bc557 jest OK.

tip2955/tip3055 to pewnie odpowiedniki 2N2955/2N3055 - mają stosunkowo
niską częstotliwość graniczną i dużą odporność na 2-gie przebicie - sprawdź
SOAR tranzystorów użytych jako zamienniki, bo może być za mały. Trzeba
pamiętać o tym, że przy włączaniu zdarzają się chwilowe przesterowania,
i wtedy przez tranzystory mocy mogą chwilowo popłynąć większe prądy -
jeśli wyjdą poza SOAR, to tranzystory się spalą. Widzę, że schemat, który
podał Faza750 06 Sty 2006 17:00 (na pierwszej stronie) nie ma zabezpieczeń
- to oznacza większe ryzyko spalenia tranzystora chwilowym prądem.

nyquist
Poziom 19

Joined: 07 Feb 2003
Posts: 601
Location: lubelskie

#172 17 May 2011 16:31

Re: Wzmacniacz 40W o małych zniekształceniach.

Dziękuję za odpowiedź.

Quote:

bc556 i bc546 powinny być w sprzedaży, więc może nie trzeba zamienników?

Te tranzystory prawdopodobnie zostaną bez zmian, chyba, że ktoś poda "ciekawszy" do zastosowania w danym miejscu.

Quote:

tip2955/tip3055 to pewnie odpowiedniki 2N2955/2N3055 (...) sprawdź SOAR tranzystorów użytych jako zamienniki, bo może być za mały.

Pierwotna wersja projektu zakłada użycie tip2955/tip3055 lub 2n6491/2n6488, moja propozycja wynika z udanych i opisanych modyfikacji "Abox" oraz wersji kolegi Sayan696. Dziękuję za zwrócenie uwagi na SOAR, sprawdziłem, nie powinno być problemów.

Quote:

Widzę, że schemat, który podał Faza750 06 Sty 2006 17:00 (na pierwszej stronie) nie ma zabezpieczeń - to oznacza większe ryzyko spalenia tranzystora chwilowym prądem.

Pierwotny projekt wzmacniacza zakłada klasyczne zabezpiecze tranzystorów mocy przed przeciążeniem, które nie zostało uwzględnione na schemacie w związku z zachowaniem przez to jego lepszej czytelności. Na pcb zabezpieczenie to oczywiście jest uwzględnione. Wszystko jest opisane w załączonym w pierwszym poście pliku pdf.

Piotr Pajkert
Poziom 21

Joined: 30 Mar 2003
Posts: 1469
Location: Poznań

#173 17 May 2011 21:57

Re: Wzmacniacz 40W o małych zniekształceniach.

Witam!
Tranzystory mocy w moim wzmacniaczu, to 2N6488 i 2N6491. Rezystory R28 i R29 zmniejszyłem do 0,15 Ω. Wzmacniacz obciążałem na 4 Ω.
Cześć!

mattm
Poziom 15

Joined: 29 Nov 2004
Posts: 201
Location: Kraków

#174 18 May 2011 00:36

Re: Wzmacniacz 40W o małych zniekształceniach.

Piotr Pajkert wrote:

Witam!
(...)
Rezystory R28 i R29 zmniejszyłem do 0,15 Ω.
(...)

A dlaczego? (przepraszam, że spytam)

_jta_
Poziom 26

Joined: 02 Mar 2004
Posts: 17229
Location: Warszawa

#175 18 May 2011 07:10

Re: Wzmacniacz 40W o małych zniekształceniach.

Pewnie żeby zwiększyć prąd tranzystorów wyjściowych, i zmniejszyć spadek napięcia na tych
opornikach (bo on zmniejsza amplitudę napięcia na wyjściu, a przez to moc wzmacniacza);
ta zmiana pogarsza stabilność cieplną, ale może z tym nie jest źle - to jest układ Sziklaiego.

Piotr Pajkert
Poziom 21

Joined: 30 Mar 2003
Posts: 1469
Location: Poznań

#176 18 May 2011 10:58

Re: Wzmacniacz 40W o małych zniekształceniach.

Witam!
Właśnie. Zauważyłem, że w miarę nagrzewania się radiatora, prąd spoczynkowy nieznacznie maleje, a zatem jest to pewnego rodzaju zabezpieczenie.
Cześć!

_jta_
Poziom 26

Joined: 02 Mar 2004
Posts: 17229
Location: Warszawa

#177 18 May 2011 12:45

Re: Wzmacniacz 40W o małych zniekształceniach.

To by znaczyło, że diody (D4-D7) nagrzewają się od radiatora bardziej, niż tranzystory sterujące (T11, T12, T15, T16).

nyquist
Poziom 19

Joined: 07 Feb 2003
Posts: 601
Location: lubelskie

#178 18 May 2011 13:15

Re: Wzmacniacz 40W o małych zniekształceniach.

Quote:

Zauważyłem, że w miarę nagrzewania się radiatora, prąd spoczynkowy nieznacznie maleje

Jeżeli zmiany są faktycznie niewielkie, to wydaje mi się, że jest to normalne zachowanie. Po prostu wraz ze wzrostem temperatury parametry diod mogą zmieniać się w nieco innym zakresie niż układu tranzystorów.

_jta_
Poziom 26

Joined: 02 Mar 2004
Posts: 17229
Location: Warszawa

#179 18 May 2011 14:11

Re: Wzmacniacz 40W o małych zniekształceniach.

Jeszcze jedno - spadek napięcia na tych 4-ch diodach jest równy sumie napięć na 4-ch złączach E-B tranzystorów
PLUS spadkowi napięcia na opornikach R20, R21, R28, R29; z tego spadek napięcia na R20 i R21 MALEJE przy
wzroście temperatury jak napięcie E-B (bo jest około 1/12 sumy napięć E-B tranzystorów T13, T14, T17, T18),
natomiast spadek napięcia na R28 i R29 zależy od prądu tranzystorów wyjściowych.

Zależność spadku napięcia na złączu od temperatury złącza wynika głównie z parametrów materiału złącza,
i wygląda tak, że jest pewne napięcie charakterystyczne (około 1.2V, może 1.24) takie, że napięcie na złączu
= napięcie charakterystyczne - stała (zależna np. od prądu złącza) * temperatura złącza (w °K).
Z tego wynika, że przy wzroście temperatury całego układu prąd spoczynkowy tranzystorów mocy rośnie.

Jeśli by się chciało, żeby malał, to trzeba te diody zastąpił układem z tranzystorem dającym spadek napięcia
taki, jak co najmniej 4.5 złącza (tylko przez to złącze musiałby płynąć mały prąd, żeby napięcie było mniejsze,
będzie ono za to bardziej malało ze wzrostem temperatury - może te 4 diody między C i B tranzystora?).

Piotr Pajkert
Poziom 21

Joined: 30 Mar 2003
Posts: 1469
Location: Poznań

#180 18 May 2011 21:28

Re: Wzmacniacz 40W o małych zniekształceniach.

Witam!
W znanym układzie wzmacniacza mocy J-35 prąd spoczynkowy rósł wraz z temperaturą. Przy znamionowej mocy istniało niebezpieczeństwo awarii. Na szczęście wydajny system chłodzenia zapewnił stabilne warunki pracy. W opisywanym wzmacniaczu nie ma takiej sytuacji. Obydwa kanały zachowują się identycznie. Obecnie próbuję zrobić ten układ na nowocześniejszych tranzystorach i w układzie mostkowym. Ale trochę to potrwa. :|
Cześć!

Google

Google Adsense

# 18 May 2011 21:28

Main Page -> Forum Index -> Download, Articles -> Wzmacniacz 40W o małych zniekształceniach.

Page 6 of 8

Go to page Previous 1, 2, 3, 4, 5, 6, 7, 8 Next

Page generation time: 0.115 seconds

FAQ || Administrator || Moderators || Widgets and banners || Contact
