Linijka świetlna lub Listwa świetlna LED jak zrobić.
Witam!
Jestem początkujący w tych sprawach.Zrobiłem rysunek pomocniczy: Przedstawiłem 8 diód czerwonych , które przymocowałem sobie do pewnego podłoża jedną za drugą. Chciałbym aby te osiem diód świeciło mi jedna po drógiej i tworzyły takie światło które by zaczynało się od diody nr 1, biegło kolejno przez diody: 2,3,4,5,6,7 i kończyło na diodzie nr 8 oraz żeby biegło spowrotem do diody nr 1. Mam nadzieję że rozumiecie o co mi chodzi:| Tą listewkę z diodami chce podłączyć pod akumulator samochodu, czyli pod 12V. Prosze opiszcie mi oraz przedstawcie na rysunkach jak mam to podłączyć aby uzyskać takie właśnie pływające światło. Nie wiem co mam do tych diód podłączyć dalej:| Jakie oporniki? rezystorki? i co tam jeszcze musze dodac? Czekam na mądre opisy i odpowiedzi. Z góry dziękuje!
Kolego jesteś tu nowy więc powiem Tobie tak:
Nie zadawaj pytań dla których odpowiedzi i rozwiązania są na elektrodzie.
Wysil się trochę i użyj opcji szukaj a na pewno znajdziesz.
Więcej wiary w swoje siły!
Szukałem ale nie mogę znaleźć! Macie tu takie określenia i tytuły, że choć pewnie czytałem o tym tu to nie wiem że to było to. A może się ktoś troszkę wysilić i mi pomóc? Tak jaśniej i opis dac pod mój problem? Będe wdzięczny!
Dziękuję Ci serdecznie! Teraz chociaż będe wiedział czego mam szukać, bo wiem jak się to nazywa. Jeżeli chodzi o ilość diód to niema problemu, wcale nie muszę mieć ośmiu. Tak naprawdę to troszkę więcej się przyda:)
Dosyc trudne są te układy. Mam nadzieję że jak pójdę z takim rysunkiem do elektronicznego to koleś sam da mi wszystko co będzie pisać na obrazku, bo ja tych oznaczeń nie znam:|?
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
a co to jest ta plytka uniwersalna, jak sie nazywa i co mam powiedziec kolesiowi z elektronicznego zeby taka mi podal? co mi ona da i jakie elementy z tego zastapi?
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
"a co to jest ta plytka uniwersalna, jak sie nazywa i co mam powiedziec kolesiowi z elektronicznego zeby taka mi podal? co mi ona da i jakie elementy z tego zastapi?"
Płytka uniwersalna to płytka bez ścieżek (niektóre kilka połączeń mają) , w której elementy łączysz np. za pomocą kawałków przewodu (wg schematu).
Przykładowa płytka uniwersalna:
"jakie elementy z tego zastapi?"
Nie będziesz musiał trawić specjalnej płytki do układu .
Jak chcesz, możesz to zmontować w tzw. pająku (czyli łączyć odpowiednio końcówki elementów). Ale to przyczynić się może do większej ilości błędów w montażu.
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
Dziękuję serdecznie za pomoc i podpowiedź. Duzo mi pomogłeś. Teraz mniej więcej wiem na czym stoję. Będe się za niedługo zabierał do roboty tej linijki. Ciekawe czy coś mi wyjdzie...?:)
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
Witam.
Chłopaki dokonałem zakupów takich jak napisał piotrek6984.
Jak mam podłączyć to tak jak jest na schemacie, skore ten 4017 ma tylko po obu stronach po 8 nóżek a ten 555 ma tylko po cztery? Czy jest możliwe że złe te układy i timer kupiłem? Dałem ten spis kolesiowi w elektroniku i coś takiego mi podał...;/ Na timerze pisze:
CHN
NE555N
KJR803 <= dobry on jest do tego schematu?
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
Amator89 wrote:
Chciałbym aby te osiem diód świeciło mi jedna po drógiej i tworzyły takie światło które by zaczynało się od diody nr 1, biegło kolejno przez diody: 2,3,4,5,6,7 i kończyło na diodzie nr 8 oraz żeby biegło spowrotem do diody nr 1.
Na układzie 4017 jak podali koledzy będzie biegło tylko w jedną stronę. Aby biegało w obydwie zapoznaj się z kitem JABEL J-016 "Pływające Światła.
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
Aha rozumiem. Mi chodzi o to żeby stworzyć mniej więcej taką listwę jak w nieustraszonym (knight_rider). Spróbuje najpierw ten układ zrobić a potem będe szukał info o JABEL, ponieważ muszę się sprawdzić czy dam radę.
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
W porządku , sprawdź się ale proponuje ci najpierw zacząć od kitu - Jabla bo z płytką uniwersalną możesz mieć problemy jeśli jesteś początkujący. Kit kosztuje kilkanaście złotych i wszystko masz podane jak na tacy więc wydaje mi sie ze lepiej sobie poradzisz kupując J-016 i samodzielnie uda Ci się go poskładać i uruchomić. Pozdrawiam i powodzenia
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
Drodzy moi. Zrobiłem taki układ jak tu opisany i nie płynie mi to światło. Niewiemm co jest jak zasolanie podłacze to pali sie tylko pierwsza dioda i nic. Nie wiem czy to jest ważne ale w sklepie nie mieli tego kondensatora 470 pf i dali mi chyba 380pf czy coś takiego.czy to ma znaczenie?
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
Witam
mam taki mały problem potrzebuje zrobić taki "mały" układzik, który będzie po kolei załączał mi 318 LED’ów. Aby uzyskać efekt płynącego punktu. Wydaje mi się, że już przeszukałem wszystko i nie mogę nigdzie znaleźć tak rozbudowanego układu.
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
Witam, masz tu link do schematu wędrującego punktu. Każda dioda zalącza się po kolei, więc masz efekt plynącego światla. Uklad możesz rozbudować o tyle segmentów ile ci się podoba, pamiętając, że liczba tych segmentów musi być nie parzysta.
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
ale to automatycznie musze podpiąc do kazdej diody kondensator i tranzystor i rezystor.to chyba troche koszruje.a jakies prosciejszy z u scalonymi nieda sie zmontowac
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
Witam.
Ale czy Tobie zależy żeby świeciła się zawsze tylko jedna dioda z pośród tych 318 ?
Zazwyczaj robi się tak, że świeci się co któraś dioda z danego ciągu. I to wtedy znacznie też upraszcza cały układ. A i efekt jest raczej ciekawszy.
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
generalnie są dwie wersje. :) jedna to taka że zapala się po kolei każda dioda. (zapala się pierwsza, gaśnie pierwsza i w tym czasie zapala się druga, gaśnie druga i w tym czasie zapala się trzecia itd....) a druga wersja jest taka że zapalają się wszystkie po kolei. dla wyjaśnienia diody będą zamontowane w okręgu.
a mogę poprosić o jakiś schemacik z tym tranzystorkiem kondensatorem i rezystorem??
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.
Może się podczepię pod temat - pytanie podobne, wynikłe z rozmowy z kolegą, temat oświetlenia powstającego mieszkania, tylko troszkę bardziej skomplikowany. Powstała myśl, żeby poszukać na elektrodzie kogoś kto z tym walczył i poznać temat. Padło na bieżący wątek.
A więc:
Taki sam układ zapalania - 1,2,3,4.... ale halogenów/lamp led na suficie i ich gaszenia.
Tyle że:
- jest w suficie 10-15 punktów świetlnych (możliwość ewentualnej rozbudowy, gdyż nie wiadomo ile ich faktycznie będzie)
- naciskam pstryczek i zapalają się po kolei jak na pasie startowym na lotnisku (musi być możliwość regulacji czasu zapalania światełek). Jak zapalą się wszystkie do końca to wyłącza się co drugi halogen i świecą np. wszystkie nieparzyste lub wszystkie parzyste.
- naciskam drugi raz pstryczek i zapalają się te co były wygaszone -
(taki efekt starego poczciwego żyrandola dwuwłącznikowego - raz sie świeci np 1 żarówka i mamy półmrok w pokoju, drugi raz świecą się np 2 żarówki lub ewentualnie wszystkie 3 żarówki przy załączonych obu włącznikach).
- naciskam trzeci raz pstryczek - rozbłyskuja wszystkie i wygaszają sie w odwrotnej kolejności niz na początku się zapalały (lub bez zapalania wygaszonych, wygaszają się tylko te, które się świeciły).
-opcja ściemniacza - nie wiem (jeszcze nie doczytałem) czy halogeny mogą współpracować ze ściemniaczami
Ewentualnie mam 2 pstryczki, jednym włączam wszystko, po ponownym jego naciśnięciu gaszę lub zapalam co drugi punkt. Po wciśnięciu drugiego pstryczka, gaszę tak jak napisałem wcześniej w odwrotnej kolejności niż zapalałem ale ze stanu jaki się świecił czyli jak świeciły wszystkie to każda po kolei, jak świeciły co druga to też każda po kolei (bez wcześniejszego zapalania wszystkich i następnie wygaszania).
Ogólnie - jak to oświetlenie - układ musi umożliwiać pracę lampek przez parę godzin jak zwykły żyrandol.
Re: Linijka świetlna lub Listwa świetlna LED jak zrobić.

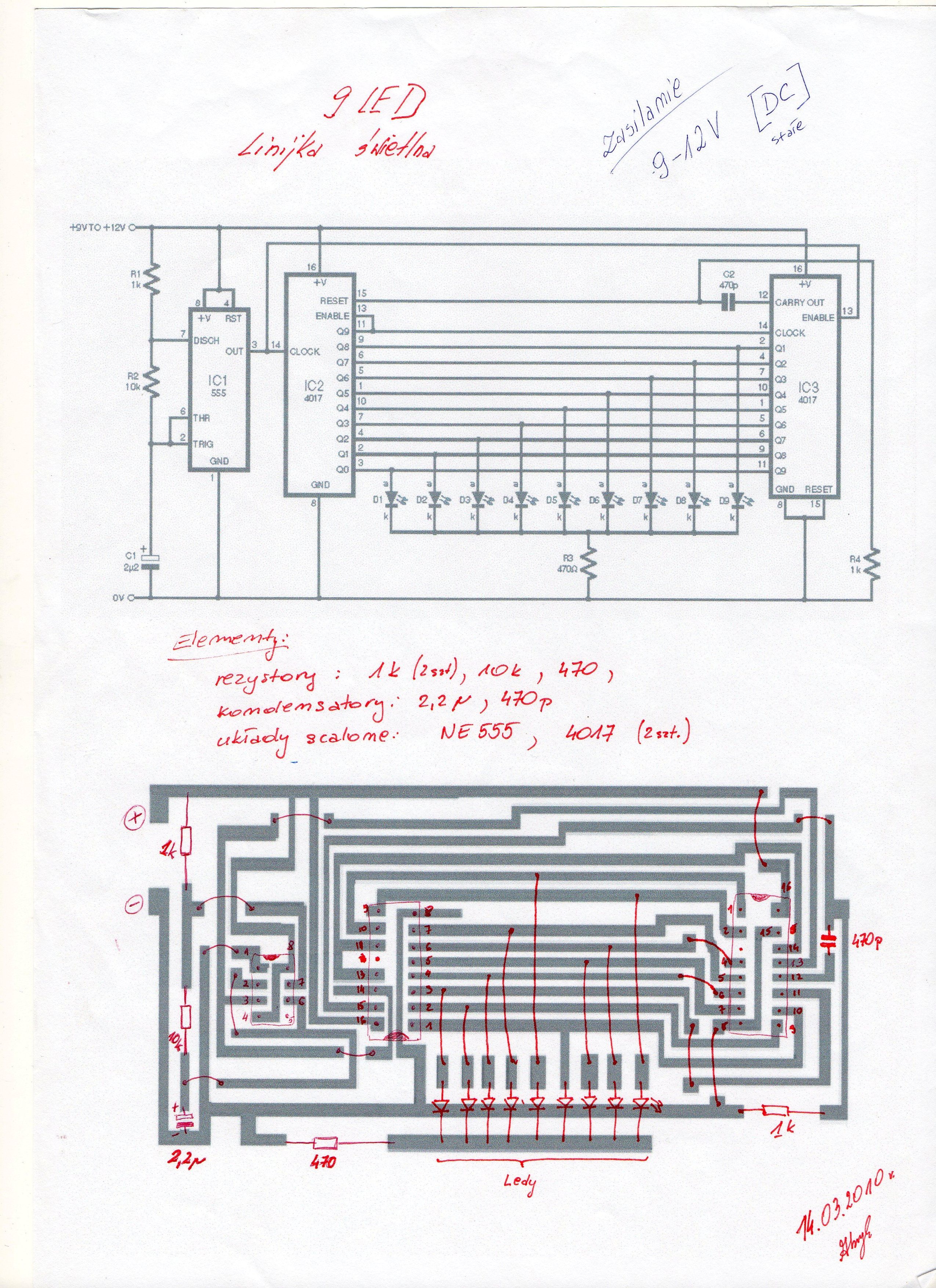

Koledzy proszę o pomoc. Już parę dni kminie i szukam co może być przyczyną takiego zachowania. Otóż zrobiłem sobie własnoręcznie płytkę i wszystko podłączyłem wg poniższego schematu na płytkę
Wszystko sprawdzałem: ciągłość ścieżek, oraz robiłem miękkie luty ale rezultat taki jak widzicie na filmiku (wybaczcie za grafikę, robiłem z telefonu już wieczorkiem)
