| Author |
Message
|
xionc
Poziom 14
Joined: 19 Feb 2003
Posts: 182
Location: Rzeszów
|
 #31
28 Aug 2004 17:19 Wykrywanie nadchodzącej burzy |
|
|
|
odswiezanie nastepuje co 5 min, nie wiem jak z tym w praktyce ale napewno nie co 2 godziny, pewnie popatrzyles na czas wyswietlany na mapce - to czas UTC, do niego musisz doliczyc 2 godziny dla GMT+2. Jedyna niedokladnosc jaka zaobserwowalem w tym systemie to brak niektorych wyladowan, nie wiem z czym sie to wiaze, moze radary nie wykrywaja wyladowan miedzychmurowych.
|
|
| Back to top |
|
 |
lakrymator
Poziom 14
Joined: 20 Feb 2003
Posts: 182
Location: Gdańsk
|
#32
04 Sep 2004 21:40 Re: Wykrywanie nadchodzącej burzy |
|
|
|
Szukałem ale nie znalazłem.
Tylko w tym temacie jest sł.kl. "elektrometr".
Czy ktoś może wie coś na temat lamp elektrometrycznych.
Bawiłem sie w to kiedyś (na DF96 i 1T4T), była to rewelacja w czasach nieistnienia MOSFET.
Układ reagował na każdy ruch po dywanie i pamiętał stan po kilkunastu godzinach (nawet z wyłączonym żarzeniem).
Pozdr.
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 17224
Location: Warszawa
|
#33
06 Sep 2004 13:02 Re: Wykrywanie nadchodzącej burzy |
|
|
|
Miernik Keithley-a ma na wejściu bi-FET-a (2 FET-y w jednej obudowie), i mierzy prądy
rzędu kilkunastu attoamperów (1aA = 0.001fA, 1fA=0.001pA, 1pA=0.001nA), więc przy
pojemności wejścia rzędu pikofarada mógłby już pamiętać napięcie przez wiele godzin.
Niemniej jednak kilkanaście godzin ciężko jest uzyskać, wystarczy nieco więcej wilgoci
w powietrzu i wszystko przewodzi jeśli nie piko, to co najmniej wiele femtoamperów.
Na temat lamp elektrometrycznych musiałbym poszukać - chyba miałem w jakiejś książce.
|
|
| Back to top |
|
|
Google
|
| #
06 Sep 2004 13:02 |
|
|
|
|
|
| Back to top |
|
|
ulkaher
Poziom 2
Joined: 04 Jul 2004
Posts: 2
|
#34
17 Feb 2005 09:47 Re: Wykrywanie nadchodzącej burzy |
|
|
|
witam.
zbudowalem detektor na podstawie schematu podanego przez gulsona i wystapil mi problem.
w punkcie pomiaru TP1 napiecie jest caly czas rowne 0,a w TP2 wynosi ono nie caly 1V. Probowalem zmienic to za pomoca potencjometru,jednak nic to nie dalo.
Czy ktos moze mi powiedziec,co moze byc przyczyna takiego stanu i jak to naprawic??
z gory thx
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 17224
Location: Warszawa
|
#35
18 Feb 2005 23:21 Wykrywanie nadchodzącej burzy |
|
|
|
Sugerowałbym przeczytanie opisu - w TP1 ma być napięcie _zmienne_ 7VPP,
a w TP2 napięcie _stałe_ +6V; 1V w TP2 wskazuje na to, że jakiś element ma
nieprawidłową wartość - może trzeci tranzystor ma za małe wzmocnienie?
Regulacja potencjomentrem powinna dać możliwość wygaszenia oscylacji
- wtedy napięcie stałe w TP2 staje się równe 0.
|
|
| Back to top |
|
|
szalonyelektryk
Poziom 10
Joined: 03 May 2005
Posts: 59
Location: stalowa wola
|
#36
09 May 2005 15:45 Re: Wykrywanie nadchodzącej burzy |
|
|
|
A TEN WYKRYWACZ MA SIE ZNAJDOWAĆ W DOMU CZY NA ZEWNĄTRZ
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 17224
Location: Warszawa
|
#37
09 May 2005 22:08 Re: Wykrywanie nadchodzącej burzy |
|
|
|
rzoumiem, że w domu, tylko potrzeba paru metrów drutu na antenę (ale wewnętrzną - zewnętrzna byłaby niebezpieczna!)
swoją drogą, z anteną zewnętrzną, to zwykła neonówka podłączona do takiej anteny sygnalizuje burzę zanim ją widać.
|
|
| Back to top |
|
|
mati005
Poziom 11
Joined: 22 Mar 2005
Posts: 66
Location: Toruń
|
#38
10 May 2005 16:19 Re: Wykrywanie nadchodzącej burzy ;) |
|
|
|
| Bunias wrote: |
| Znam idee podobnego urzadzenia bardzo prostego w budowie. Oprozniamy 2 wareczki w puszce ;) nastepnie stawiamy je w odleglosci okolo 3 cm od siebie (puszki musza stac na materiale izolujacym). nastepnie 1 puszke uziemiamy laczac ja przewodem np z kaloryferem, natomiast 2 puszke laczymy przewodem z duuza folia aluminiowa (pierwotnie podobno laczylo się z piorunochronem ale nie polecam). Nastepnie na puszkach kladziemy patyczek tak aby mozna na nim umocowac nitke na ktorej powiesimy zawleczke urwana z puszki. Zawleczka powinna wisiec na srodku wysokosci puszek miedzy nimi. I mamy gotowy uklad. Aby go przetestowac wystarczy przylozyc folie (ta przylaczona do puszki) do wylaczonego telewizora (lepiej zeby wczesniej stal wylaczony) przykleic folie do kineskopu (tak aby nie stykala się z niczym metalowym bo nam ladunki uciekna). Teraz odsowamy się ;) i wlaczamy telewizor. Zawleczka wiszaca pomiedzy puszkami bedzie przyciagana do puszki podlaczonej do kineskopu (taka mala elektroda wysokonapieciowa się zrobi). Gdy ja dotknie odbierze od niej czesc ladunku, co sprawi ze zostanie przyciagnieta do 2 puszki tej uziemionej, gdy ja dotknie odda jej ladunek przez co bedzie znowu przyciagnieta do 1 puszki... i mamy ladny dzwoneczek ostrzegajacy o burzy u mnie dzwoni mniej wiecej 10 Hz ;) Takie cos nazywa się dzwoneczkami Franklina... moze nie uda się wykryc burzy.. ale za to jaka zabawa przy testowaniu... a i jeszcze jedno nie polecam dotykania naladowanej puszki po wlaczeniu ukladu, nawet jak zawleczka przestanie dzwonic... jest tak kilkaset tys wolt ,raz mi przeskoczyla miedzy puszkami iskra ( 3 cm przeskoku wg krzywej Paschena to pare kV jest potrzebne ;) Najlepiej zewrzec je jakims wkretakiem z izolowana raczka... i to na tyle milej zabawy. |
Ja zrobiłem takie dzwonki franklina kilka lat temu.Zauwarzyłem, że gdy zawleczka leci z puszki podłączonej do telewizora do tej uziemionej, zanim jeszcze jej dotknie przeskakuje między nimi iskra.Podłączyłem więc tą folie aluminiową do gwoździa a uziemienie do drugiego.potem Włączyłem telewizor i sprawdzałem jaka może być maksymalna odległość między gwoździami, żeby iskra przeskoczyła.Okazało się, że nawet 1cm.Podłączyłem też folie do gwintu żarówki, włączyłem telewizor i cała żarówka zrobiła się niebieska od łuków elektrycznych.Wyszła mi tak zwana Lampa Plazmowa. Jak ktoś chce, mogę podać jak profesionalnie wykonać taką lampę.A wysokie napięcie nie jest niebezpieczne przy niskim natężeniu, mnie na przykład wiele razy poraził prad z folji przyczepionej do telewizora i z innych źródeł wysokiego napięcia o niskim naężeniu i poczułem jedynie lekkie ukłucie.I jeszce jedna sprawa, czy tobie dzwonki franklina dzwonią cały czas podczas gdy telewizor jest włączony,bo mi tylko w momęcie włączenia i wyłączenia(w momęcie włączena dzwonią mocniej)?
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 17224
Location: Warszawa
|
#39
10 May 2005 20:11 Wykrywanie nadchodzącej burzy |
|
|
|
(1) Jak telewizor jest naprawdę dobry, nie powinny dzwonić wcale.
(2) Jak jest taki sobie, to tylko przy włączaniu i wyłączaniu.
(3) A jak całkiem chłamowaty, to mogą dzwonić cały czas.
Oczywiście taka ocena telewizora jest mocno uproszczona, bo testuje
tylko jeden parametr: na ile producent kineskopu zadbał o to, by chronić
użytkownika przed polem elektrycznym kineskopu: jeśli zaekranował,
to będzie (1), jak tylko zaizolował (2), a jak nie ma nawet izolacji (3).
|
|
| Back to top |
|
|
mati005
Poziom 11
Joined: 22 Mar 2005
Posts: 66
Location: Toruń
|
#40
12 May 2005 18:14 Wykrywanie nadchodzącej burzy |
|
|
|
Więc ja się dziwie, że przy moim nie dzwonią cały czas, bo mam taki stary, który potrafi odbierać tylko dwa kanały(hyba, że przy kablówce, a kabłówki nie mam).A tak w ogule nie widzę zainteresowania budową Lampy Plazmowej, a to naprawde bardzo fajne urządzenie.
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 17224
Location: Warszawa
|
#41
12 May 2005 20:18 Wykrywanie nadchodzącej burzy |
|
|
|
może za mało stary? musiałby być z eopki Gierka, albo chiński...
|
|
| Back to top |
|
|
71DeX
Poziom 2
Joined: 06 Sep 2005
Posts: 3
Location: Wrocław
|
#42
08 Mar 2006 20:00 Re: Wykrywanie nadchodzącej burzy |
|
|
|
Witam!
Zbudowalem uklad wg schematu zamieszczonego przez gulson'a. Po podłączeniu buzzer ciagle wydaje z siebie dzwiek (nawet przy odlaczonej antenie). Napiecie w punkcie TP1 wynosi 4V (da sie tylko zmniejszac) a na TP2 2,4V (tez da sie tylko zmniejszac). Co moze byc przyczyna takiego zachowania i jak to naprawic?
|
|
| Back to top |
|
|
snejks
Poziom 2
Joined: 11 Nov 2009
Posts: 4
|
#43
11 Nov 2009 21:01 Re: Wykrywanie nadchodzącej burzy |
|
|
|
zrobiłem dzwoneczek franklina jak w opisie Bunias tylko że jak włączam telewizor to tylko przez jakies 2sec dzwoni potem przyczepia się do jednej puszki odczepia i znowu wisi na środku(zawleczka od piwa)W czym jest problem wydaje mi sie że wszystko dobrze podłączyłem.Bunias miał racje lepiej nie dotykać puszki :)
|
|
| Back to top |
|
|
kriseu
Poziom 9
Joined: 18 Sep 2010
Posts: 34
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 17224
Location: Warszawa
|
#45
04 Mar 2011 01:29 Re: Wykrywanie nadchodzącej burzy |
|
|
|

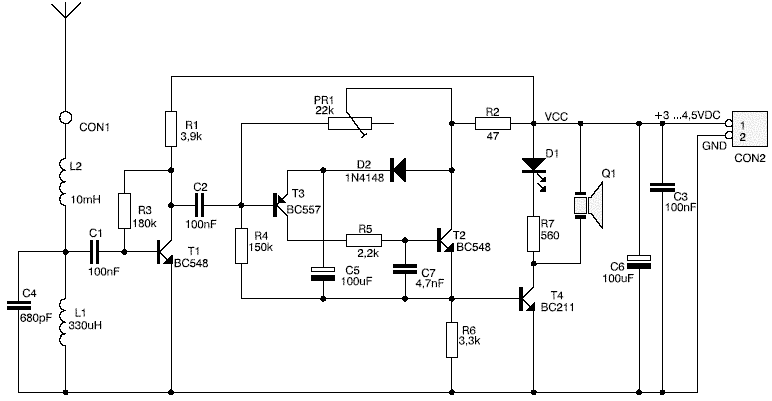

Hm... nie liczyłbym na to, że BC548 w roli T1 w takim układzie da znaczące wzmocnienie -
jest sprzężenie zwrotne przez R1 i pojemność CB T1, która w tym tranzystorze jest spora.
Na skutek tego sprzężenia obwód rezonansowy L1 C4 jest obciążony małą impedancją -
tak, że nie ma w nim rezonansu, i przez to dzielnik L2/L1 bardzo osłabia sygnał.
|
|
| Back to top |
|
|
konrad123456
Poziom 9
Joined: 17 Nov 2009
Posts: 40
Location: jaworzno
|
#46
03 Apr 2011 15:42 Re: Wykrywanie nadchodzącej burzy |
|
|
|
 Ja zrobiłem wykrywacz na schemacie powyżej ale mam problem na początku wykrywało zapalniczkę z 1 m a teraz z 20cm to samo z śrubokrętem jak przejechałem po antenie dioda dawała sygnały a teraz nie co może być przyczyną . (Testowałem go też przy żarówce energooszczędnej i dawał sygnały z 50 cm a teraz z 10cm ) Dzięki z góry pozdrawiam :)
|
|
| Back to top |
|
|
Google
|
| #
03 Apr 2011 15:42 |
|
|
|
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 17224
Location: Warszawa
|
#47
03 Apr 2011 21:54 Re: Wykrywanie nadchodzącej burzy |
|
|
|
To ma jakąś regulację - może się rozregulowało? A poza tym taki układ nie musi dobrze działać... :(
|
|
| Back to top |
|
|
konrad123456
Poziom 9
Joined: 17 Nov 2009
Posts: 40
Location: jaworzno
|
#48
14 Apr 2011 22:03 Re: Wykrywanie nadchodzącej burzy |
|
|
|
Potencjometr jest dobrze ustawiony :) Ale dalej szukam przyczyny tego przestrojenia :/ Dwa dni temu była ogromna chmura włączyłem wykrywacz i zaczął dawać sygnały ;]
|
|
| Back to top |
|
|
Hubert1998
Poziom 8
Joined: 20 Dec 2009
Posts: 30
Location: Turek
|
#49
16 Jul 2011 12:51 Re: Wykrywanie nadchodzącej burzy |
|
|
|
Witam
Jestem początkującym jeśli chodzi o procesory,i dlatego zwracam się do was .Czy mógłby mi ktoś powiedzieć jak podłączyć taki układ do ATmegi8 ,chce aby pokazywał tylko czy jest burza czy nie i wyświetlał to na LCD 2*16.Proszę o odpowiedź.
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 17224
Location: Warszawa
|
#50
16 Jul 2011 15:32 Re: Wykrywanie nadchodzącej burzy |
|
|
|
Jeżeli masz układ, w którym zaświeca się LED, to sygnał wyjściowy jest sygnałem cyfrowym (świeci - nie świeci).
Dobrze byłoby zadbać o to, by ten sygnał miał poziomy napięć odpowiednie dla mikroprocesora - do sprawdzenia
w opisie danego mikroprocesora, dla Atmega8 '1' ma być między 0.6Vcc a Vcc+0.5V, a '0' między -0.5V a 0.2Vcc.
Jeśli podasz taki sygnał na pin INT0, albo INT1, to sygnalizacja będzie generować przerwania.
Jeśli jest problem z uzyskaniem wystarczającego sygnału z tego układu, to można użyć wewnętrznego komparatora,
który też ma możliwość generowania przerwania (przerwania przydadzą się, żeby nie przegapić sygnałów).
|
|
| Back to top |
|
|
