Bardzo fajny układ do samochodu. Trochę przerobiłem go i wyposażyłem w nową funkcję przypomnienia o światłach. Nie są to ambitne zmiany, lecz może kogoś zachęcę do zbudowania układu :)

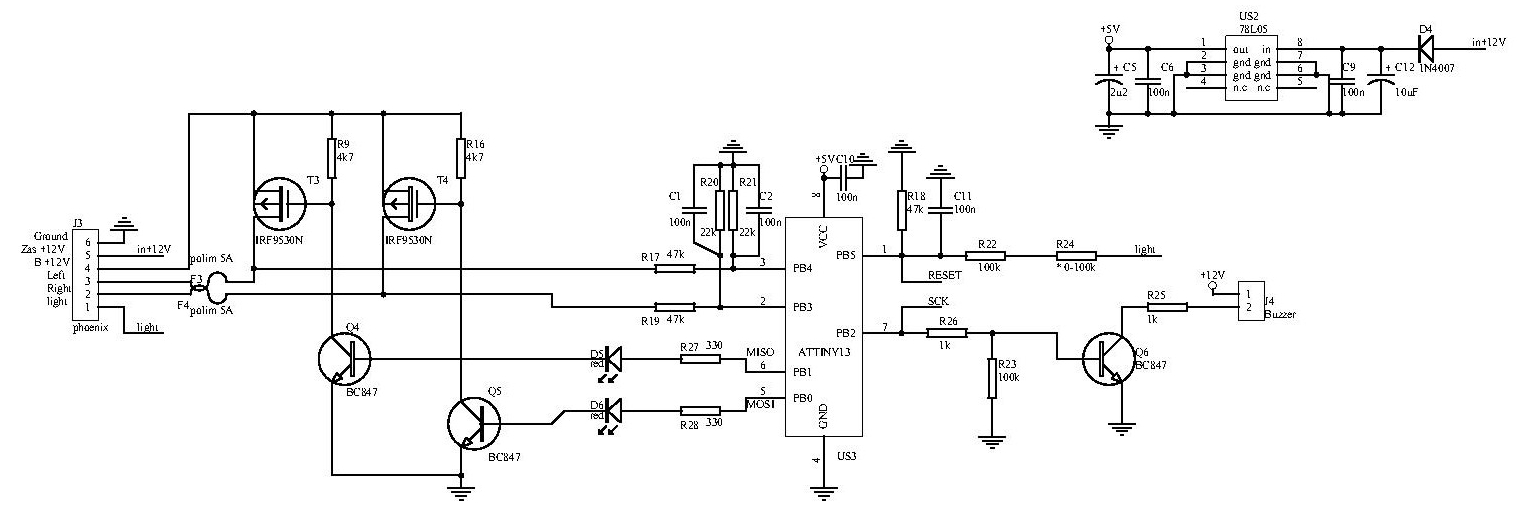

O to schemat :
Zmiany :
1) Dioda na wejściu stabilizatora przed błędnym podłączaniem napięcia.
2) Bezpieczniki polimerowe 5A w razie zwarcia do masy przewodu od kierunkowskazu.
3) Dzielniki napięcia + kondensator do przypadkowych "śmieci"
4) Funkcja przypomnienia o nie zapalonych światłach po np 1 min :)
Tranzystor mocy podany przez Was czyli IRF9530N , wszystko działa aż miło:)

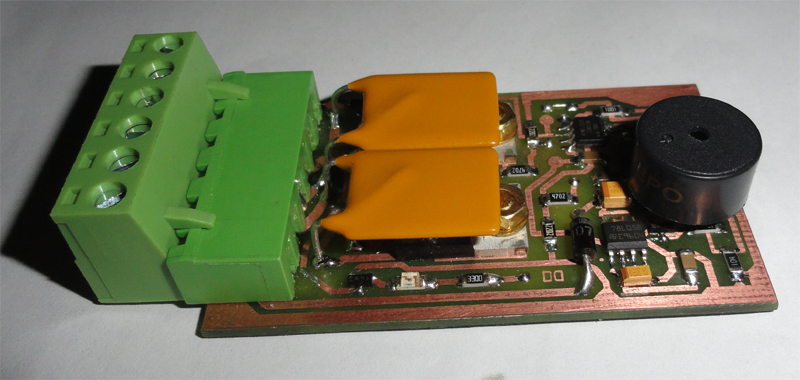

O tak wygląda zmontowany układ (przed programowaniem)
Program Hex podany na stronie źródła nie pasuje do mojego układu !!
|
|
