| Author |
Message
|
ryba1123
Poziom 6
Joined: 04 May 2009
Posts: 19
|
 #331
28 Jan 2012 12:55 Re: Wzmacniacz o mocy 400W "mosfet" z zabezpieczeniem |
|
|
|
A masz może schemat holtona 800 i pcb oraz wykaz elementów??
Byłbym wdzięczny.
Nie piszemy post pod postem. Użyj przycisku do edycji postu.
Po za tym co to za słowo "trafko"?
3.1.13. (10.9, 15) Zabronione jest publikowanie wpisów naruszających zasady pisowni języka polskiego, niedbałych i niezrozumiałych.
Usunąłem. [DJpopak;)]
|
|
| Back to top |
|
 |
vojtekp
Poziom 9
Joined: 25 Aug 2009
Posts: 34
Location: GW
|
#332
03 Apr 2012 00:30 Re: Wzmacniacz o mocy 400W "mosfet" z zabezpieczeniem |
|
|
|
Mam problem i polega on na tym że ni mogę ustawić prądu spoczynkowego, kręce potencjometrem we wszystkie strony i nic, cały czas zero mA. Zasilam tą końcówkę 80V, na wyjściu sygnału mam -3,5mV, na tych opornikach 5W nie mam napięcia ( co jest dziwne). Końcówka nie ma żadnych zwarć (ale tego nigdy nie da się być pewnym). Dodam że składałem kiedyś tą końcówkę i miałem podobny problem ale już nie pamiętam co zrobiłem. Czekam na odpowiedzi
Pozdrawiam
Vojtekp
|
|
| Back to top |
|
|
przemo27
Poziom 20
Joined: 01 Aug 2006
Posts: 831
Location: Krakow
|
#333
 03 Apr 2012 19:56 Re: Wzmacniacz o mocy 400W "mosfet" z zabezpieczeniem |
|
|
|
Proszę zamieścić zdjęcia od strony montażu elementów. To ułatwi postawienie diagnozy. Przyczyn takiego zachowania może być kilka.
|
|
| Back to top |
|
|
vojtekp
Poziom 9
Joined: 25 Aug 2009
Posts: 34
Location: GW
|
#334
03 Apr 2012 21:49 Re: Wzmacniacz o mocy 400W "mosfet" z zabezpieczeniem |
|
|
|

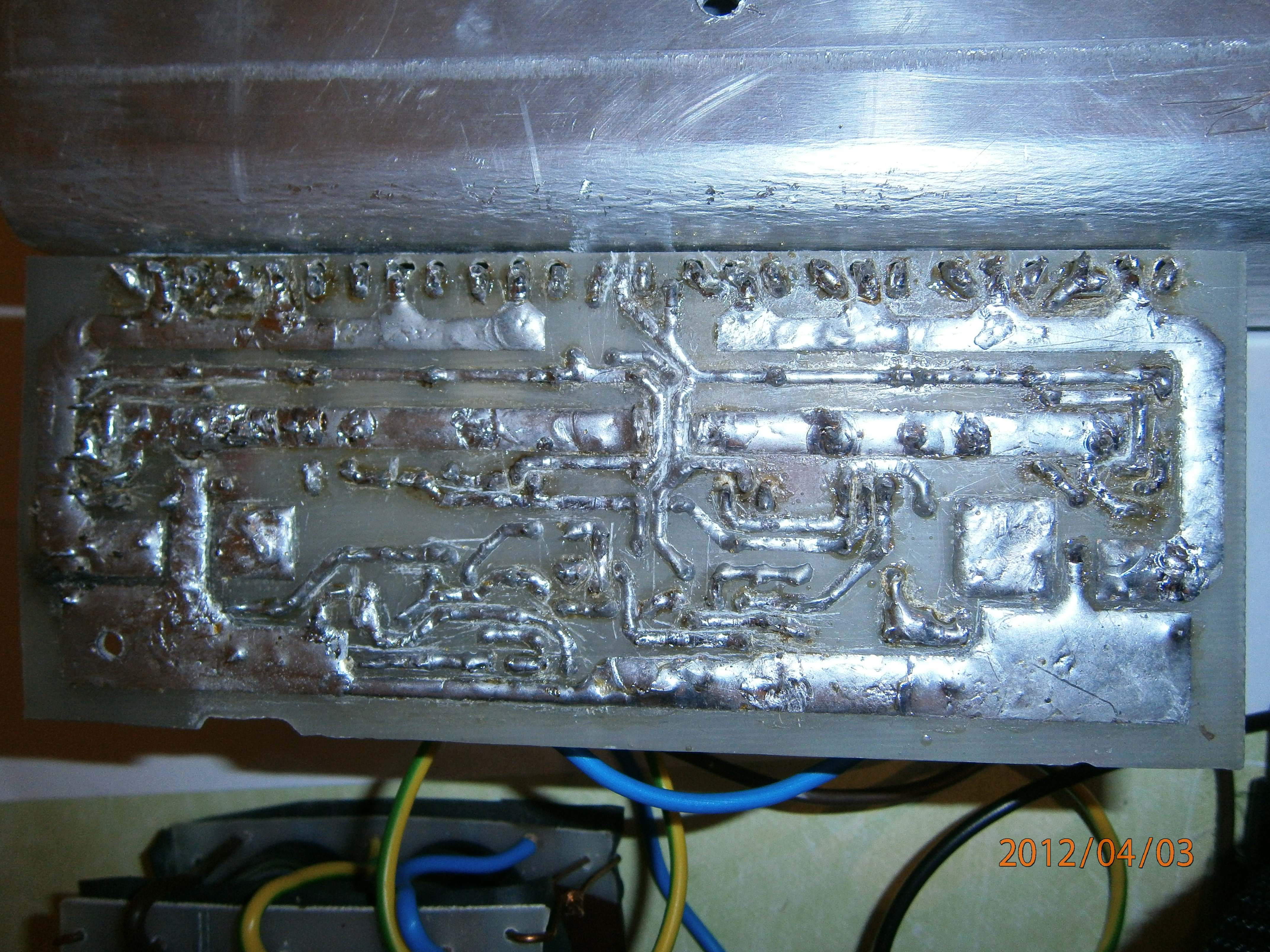

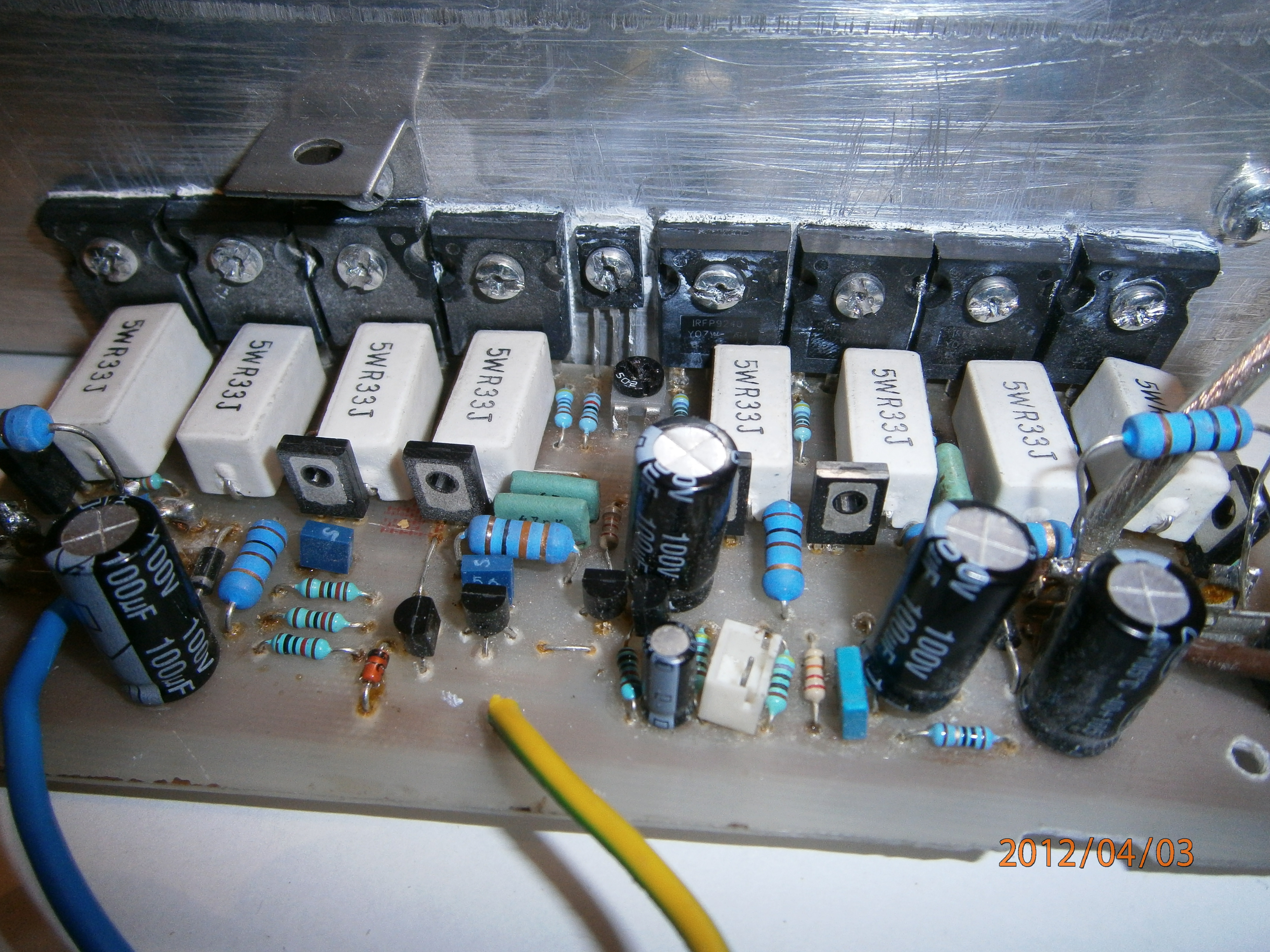

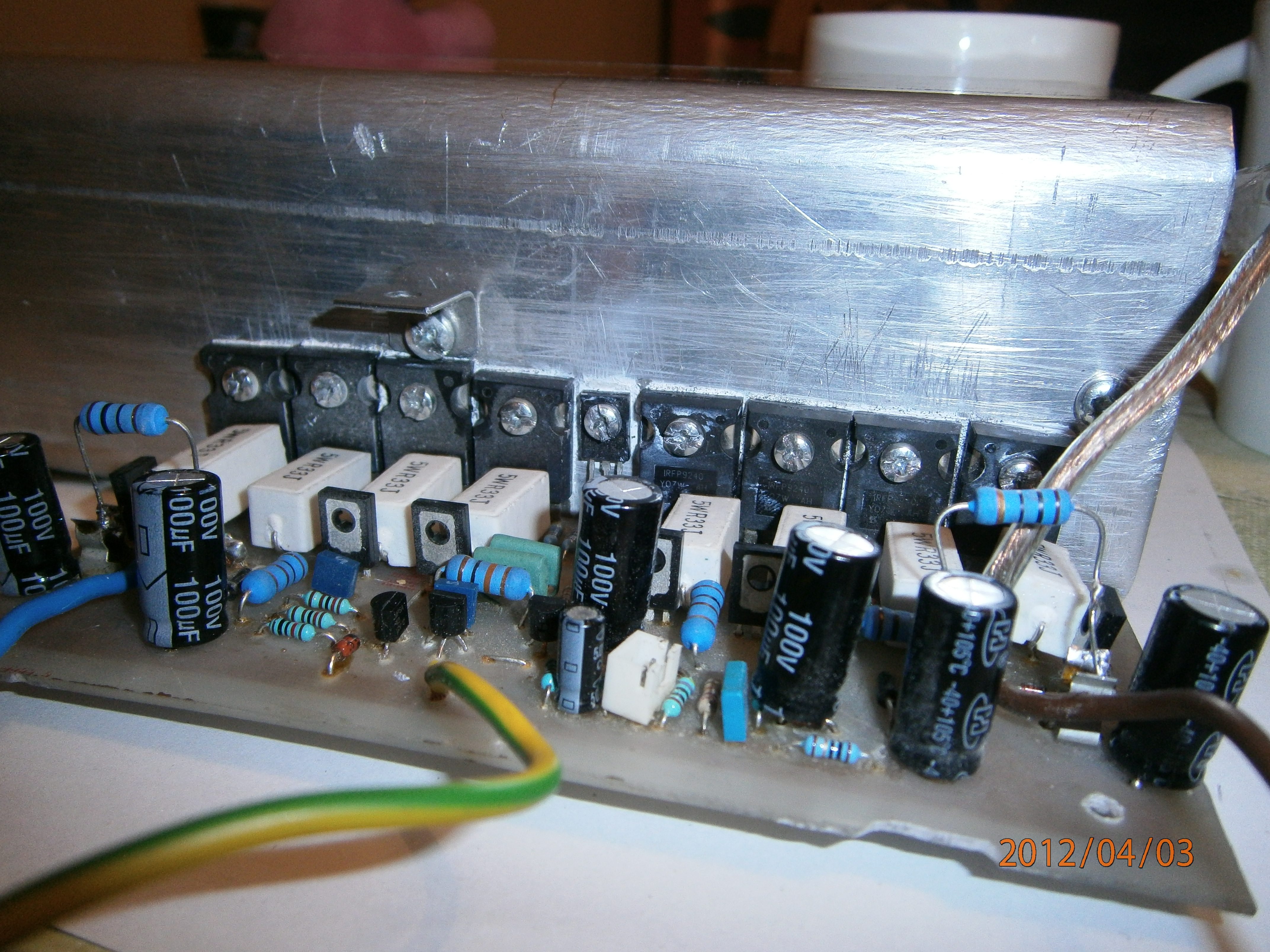

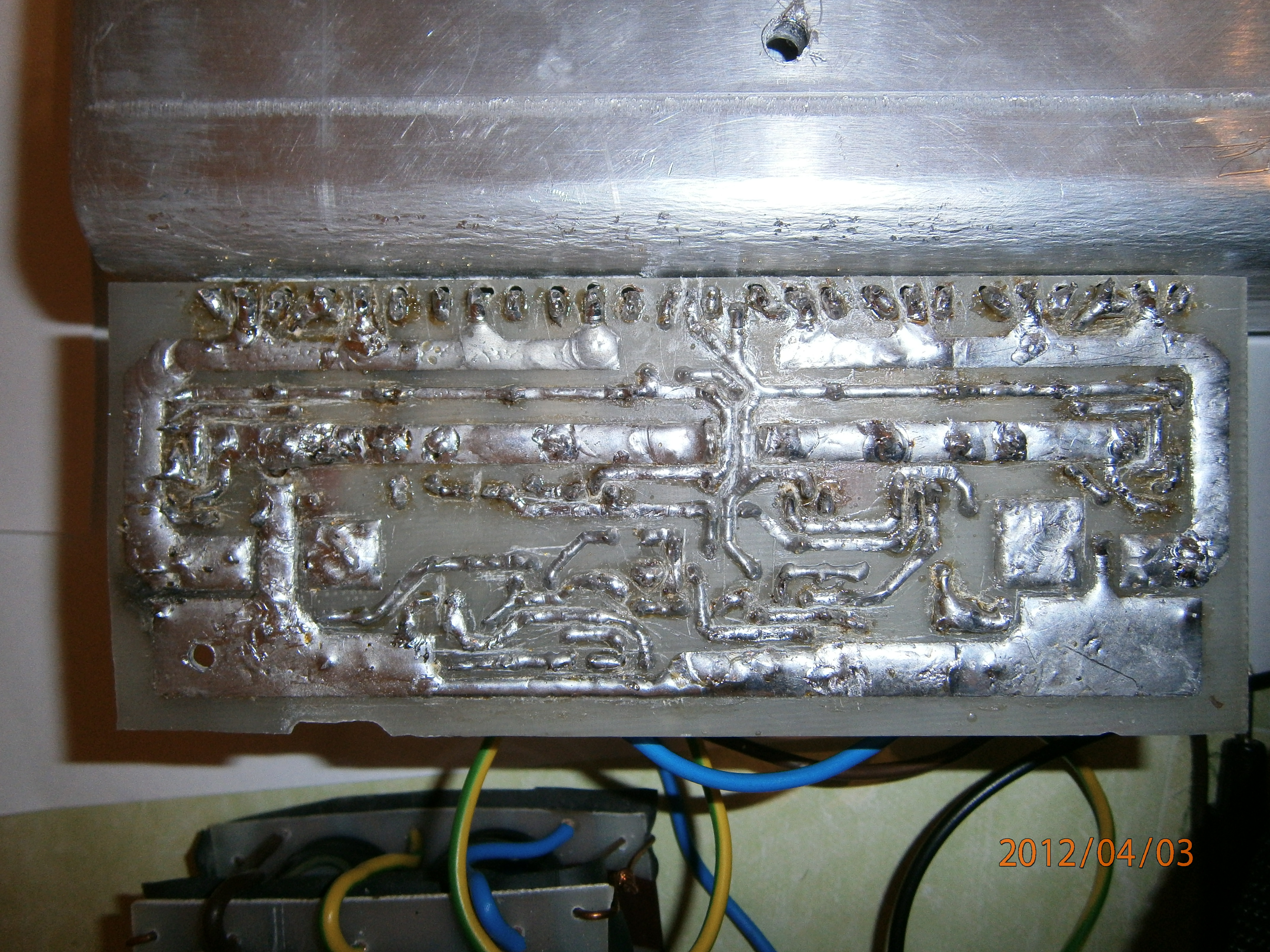

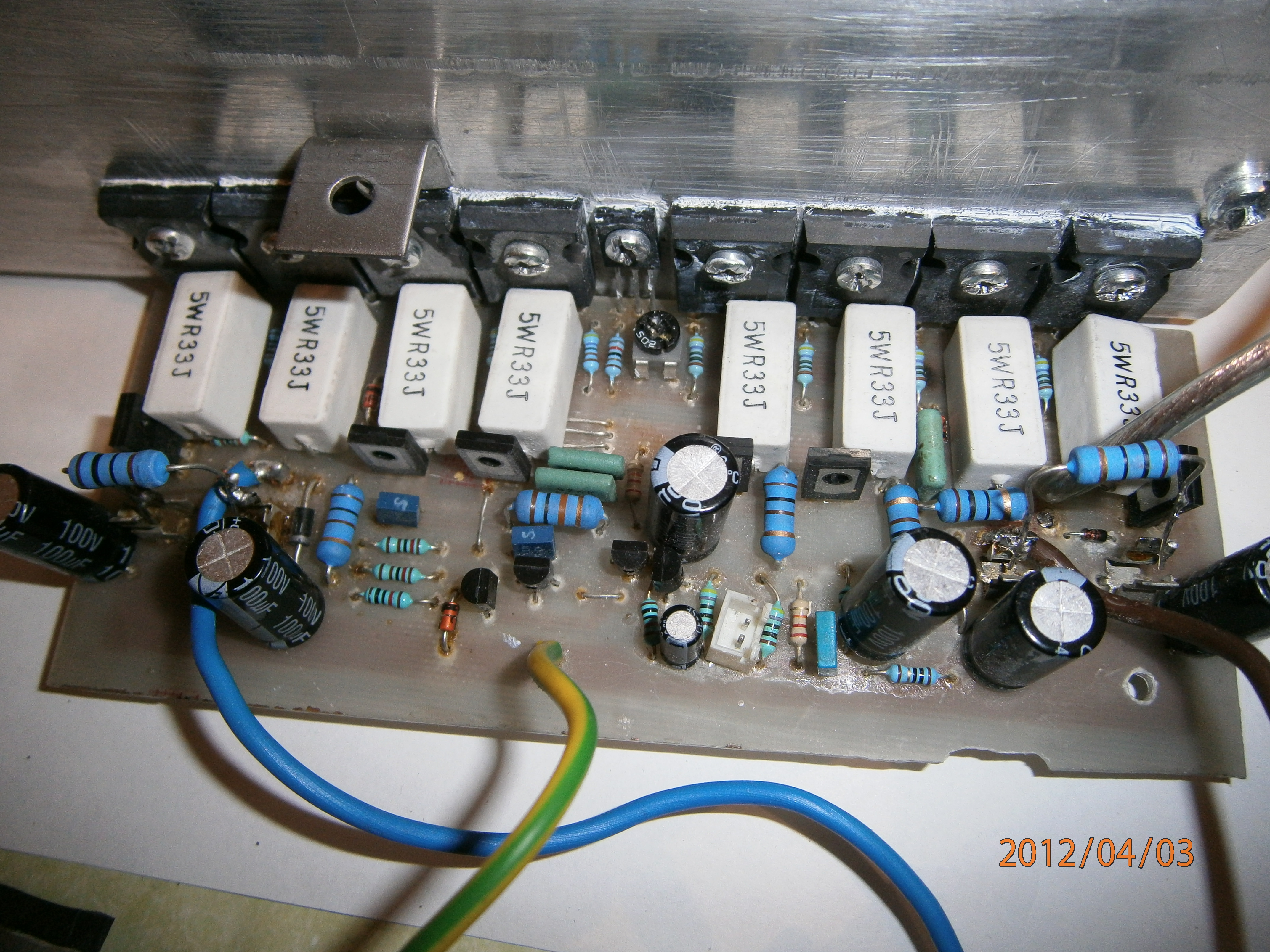

zdjęcia zaraz wstawię, ale zauważyłem że napięcie na prawych nóżkach mosfetów zmienia się jak kręcę potencjometrem ( co jest raczej poprawne), na środkowej jest napięcie z zasilacza (to jest na pewno dobrze), ale na lewej nóżce tam gdzie są te rezystory 5W nie ma wogle napięcia napięcia i to mnie martwi i jestem ciekawy czy mosfety działają bo wartości jakie wykazuje przyrząd do sprawdzania ich są poprawne, i dodam że wcześniejszy problemem był spalony rezystor 10 ohm zamiast bezpieczników, ale po wymianie go nic się nie zmieniło.

|
|
| Back to top |
|
|
przemo27
Poziom 20
Joined: 01 Aug 2006
Posts: 831
Location: Krakow
|
#335
04 Apr 2012 10:16 Re: Wzmacniacz o mocy 400W "mosfet" z zabezpieczeniem |
|
|
|
Na początek sprawdź koniecznie , czy masz sprawny bezpiecznik w mierniku i czy nie występuje gdzieś zwarcie bramek do wyjścia.
|
|
| Back to top |
|
|
vojtekp
Poziom 9
Joined: 25 Aug 2009
Posts: 34
Location: GW
|
#336
04 Apr 2012 15:35 Re: Wzmacniacz o mocy 400W "mosfet" z zabezpieczeniem |
|
|
|
Nie mam zwarć na bramkach ( chyba), ale za to jak mierze miernikiem i jedną elektrodę mam podłączoną do masy, a drugą mierze mosfety po kolei to na prawej nóżce ( jak pisałem wcześniej) mam ok 2,47V (ten wynik zmienia się jak kręcę potencjometrem), na środkowej napięcie z zasilacza ( +-80V), a na prawej pojawiło się 2 mV i powoli rosły, ale miernik i tak pokazuje 0 mA i coś myślę że to miernik może być popsuty sprawdzałem bezpiecznik w nim. Ale jak mierze wartość na rezystorach 5W ( czyli na z nóżką tam gdzie się łączy z mosfetem, a nóżką gdzie się łączy do wyjścia sygnału) pokazuje zero. A i jest jakaś szansa że kondensatory jakieś mogą powodować taką sytuacje bo mam trzy wsadzone z odzysku bo nie mogłem ich dostać w sklepie?
Dobra udało się wziąłem pożyczyłem miernik od kolegi i prąd chodzi gdzieś od około 100mA do 160 mA, ale po pół godziny jak to trzymam to radiator ma gdzieś około 40 stopni i prąd skacze od około 120mA do ok 130 mA, to znaczy że mogę uznać że końcówka jest odpalona?
Dodano po 2 [godziny] 27 [minuty]:
I mam kolejne pytanie, jak wyłączyłem tą końcówkę i poczekałem jak radiator ostygnie i ją znowu włączyłem to prąd na początku spadł aż do 60mA, więc podwyższyłem troszkę i jak wyłączałem i włączałem ustawiłem mi się zdaje 80mA, ciężko to określić bo prąd cały czas się zmienia i tu jest moje pytanie, kiedy mam ustawić wartość prądu spoczynkowego? i Czy prąd powinien tak się zmieniać?
|
|
| Back to top |
|
|
przemo27
Poziom 20
Joined: 01 Aug 2006
Posts: 831
Location: Krakow
|
#337
04 Apr 2012 22:57 Re: Wzmacniacz o mocy 400W "mosfet" z zabezpieczeniem |
|
|
|
Nie ma potrzeby ustawiać tak wysokiego prądu spoczynkowego gdy wzmacniacz gra czysto przy jego niższej wartości. Wprowadza to niepotrzebne straty. Przy mosfetach prąd spoczynkowy maleje wraz ze wzrostem temperatury i potrzebna jest dioda ref. aby ten efekt zminimalizować. Ustaw prąd po wygrzaniu radiatora na wartość , przy której nie ma zniekształceń dźwięku dla niskiego wysterowania. Po ostygnięciu sprawdź czy wartość nie jest zbyt wysoka i tyle. Ja miałem 60mA na ciepłym i było ok , prąd wzrastał do ok 100mA-120mA po uruchomieniu i opadał podczas pracy bez zniekształceń i innych efektów.
|
|
| Back to top |
|
|
