zywiol.tom
Poziom 12

Joined: 29 Dec 2008
Posts: 90
Location: Ubieszyn

#4141 28 Feb 2011 21:32

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

jw3417 wrote:

U mnie na ramieniu 10cm ciężarek 1,8kg łamał zaskoki (ramie było ustawione na gdz. trzeciej).
Po szlifowaniu rogów neodymów wystarczyło już 1,3kg oczywiście napięcie spadło o 12V w stosunku do napięcia przed szlifowaniem ,moc pewnie też spadła nie wiem ile.Szczelina wyszła mi 0,2mm na stronę,więc przy tej szczelinie szlifowanie napewno zmniejszy zaskoki nie wiem jak będzie w przypadku większych szczelin.

U mnie na tym ramieniu potrzebny był ciężarek 0,42 kg. I nie szlifowałem magnesów... Optymalny kąt skosu magnesów to 6 stopni przy zachowaniu poprawności ilości biegunów wirnika do biegunów stojana. Wykonałem wiele prądnic i zawsze się to sprawdzało - wirnik można obracać małym palcem.

marian7k
Poziom 10

Joined: 04 Dec 2009
Posts: 53
Location: Zawichost

#4142 28 Feb 2011 22:23

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Zywiołtom wreszcie dokładnie powiedziane jaki skos,ale czy to nie zależy od wielkości prądnicy np.fi wirnika 90mm i fi wirnika 190mm , 4pary lub 8par biegunów,długość 80mm i 150mm, zawsze sprawdza się 6stopni.A jak to jest zależne od szczeliny(mam na myśli różnice średnicy wew. stojana i zewn.wirnika).Skoro zbudowałeś wiele prądnic i zawsze było jednym palcem kręcone to napisz więcej o tym.
Koledzy piszą że zaskoki są takie same po włożeniu do pustego stojana jak i nawiniętego to zgodność ilości naklejonych magnesów i nawiniętych biegunów nie powinna mieć znaczenia.
Tak jak pisałem na tym forum 6luty tak się złożyło że ja kleiłem magnesy a kolega nawijał mój stojan u siebie w domu wg.mojego szkicu i nakleiłem 6 par biegunów a on przez pomyłkę nawinął 4 pary jakie było napięcie to pisałem po ponownym prawidłowym nawinięciu zaskoki takie same ale napięcie po mostku i po korbie moją wątłą rączką 170V

zywiol.tom
Poziom 12

Joined: 29 Dec 2008
Posts: 90
Location: Ubieszyn

#4143 28 Feb 2011 22:54

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

marian7k wrote:

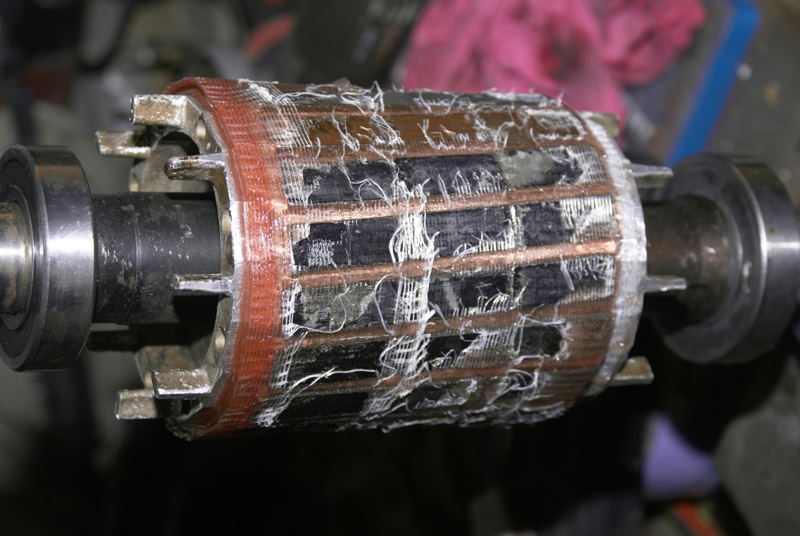

Szczelina zawsze jest taka sama, po prostu tak staram się kleić magnesy, żeby była najmniejsza. Wirnik staczam o dwukrotną grubość magnesów +2mm. Po przyklejeniu magnesów i zalaniu ich żywicą owijam je siatką i ponownie "maluję" żywicą żeby nie pofrunęły.
Co do kąta 6 stopni jest on optymalny, nie mniej jednak zawsze wynikają różnice co do pola magnetycznego ze względu na samą budowę magnesów, nigdy nie ma gwarancji, że magnesy są takie same. W budowaniu klasycznym, czyli zachowaniu proporcji biegunów stojana do wirnika, kąt w przybliżeniu będzie odpowiadał skosowi blach na wirniku.

lamer1
Poziom 18

Joined: 09 Nov 2003
Posts: 557
Location: Tryńcza

#4144 28 Feb 2011 23:10

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Skos zależy od ilości żłobków i biegunów.
Mówiąc 6 stopni chodzi oczywiście o prądnicę która ma 16 biegunów i 54 żłobki.
Ale to nie jest reguła, można też zrobić prądnicę bez skosu i będzie się kręciła lżej od prądnicy ze skosami.

zywiol.tom
Poziom 12

Joined: 29 Dec 2008
Posts: 90
Location: Ubieszyn

#4145 28 Feb 2011 23:13

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

lamer1 wrote:

Oczywiście kolega lamer1 ma rację.:D

jw3417
Poziom 16

Joined: 23 Apr 2009
Posts: 306
Location: kielce

#4146 28 Feb 2011 23:30

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

zywiol.tom wrote:

lamer1 wrote:

Oczywiście kolega lamer1 ma rację.:D

Ktoś tu chyba nie chcąco chciał młodszych kolegów w błąd wprowadzić, pochopnie mówią że 6* jest dobre na wszystko.A niestety to nie prawda

Google

Google Adsense

# 28 Feb 2011 23:30

Kwazor
Poziom 22

Joined: 07 Jan 2004
Posts: 1733
Location: REDA PL

#4147 01 Mar 2011 06:41

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Jw3417 ten który zbudował choćby 1 generator wie ze 6 to nie 666 i nie jest magiczne ani szatańskie...

jw3417
Poziom 16

Joined: 23 Apr 2009
Posts: 306
Location: kielce

#4148 01 Mar 2011 11:22

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Kwazor wrote:

Jw3417 ten który zbudował choćby 1 generator wie ze 6 to nie 666 i nie jest magiczne ani szatańskie...

Dobrze wiem jaki skos trzeba dać do konkretnego silnika,ale są tu tacy jak ja wcześniej którzy dopiero się uczą.Proszę nie wprowadzajcie ich w błąd wygłaszając szybkie i nie przemyślane do końca stwierdzenia.
Chyba że znowu chcecie marketing uprawiać,bo FALKON 3 i inne przestały schodzić ,wiesz te ze str.117-118-119 robione w czyjejś piwnicy tylko nie waszej.To wybacz ale to nie to FORUM.

lamer1
Poziom 18

Joined: 09 Nov 2003
Posts: 557
Location: Tryńcza

#4149 01 Mar 2011 11:35

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Kwazor wrote:

Jw3417 ten który zbudował choćby 1 generator wie ze 6 to nie 666 i nie jest magiczne ani szatańskie...

A więc nie wprowadzajmy w błąd nie 6 ani 666 tylko 6,66...

jw3417
Poziom 16

Joined: 23 Apr 2009
Posts: 306
Location: kielce

#4150 01 Mar 2011 15:46

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Pójdźmy krok dalej

360*/48 żłobków =7,5*
360*/36 żłobków =10*itd.

Tylko trzeba jeszcze brać poprawkę na dokładność naszych paluszków ,dlatego proponowałbym trochę dołożyć do tych stopni w zależności od dokładności naszych rączek.

Można i tak zmierzyć dokładnie średnice stojana

np; fi stojana =140mm x 3,14 =439,6 ten wynik wystarczy podzielić przez ilość żłobków i mamy skos w milimetrach

czyli; 439,6mm /48 żłobków = 9,2 mm skos
439,6mm /36 żłobków = 12,2mm skos

W tym przypadku też bierzemy poprawkę na nasze rączki , ja dołożyłem przy mojej prądnicy 1mm do skosu wyliczonego.

Te wszystkie przykłady chyba oczywiste dotyczą normalnej ilości biegunów.

Google

Google Adsense

# 01 Mar 2011 15:46

lamer1
Poziom 18

Joined: 09 Nov 2003
Posts: 557
Location: Tryńcza

#4151 01 Mar 2011 16:58

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Są oczywiście wyjątki.
Np. 36 żłobków, 16 biegunów, skos 5*

Google

Google Adsense

# 01 Mar 2011 16:58

sanserwis1
Poziom 12

Joined: 01 Feb 2009
Posts: 96
Location: Wiązownica

#4152 02 Mar 2011 22:32

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Panowie

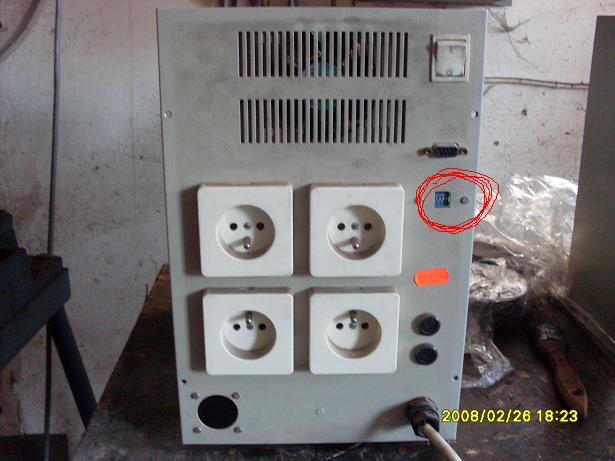

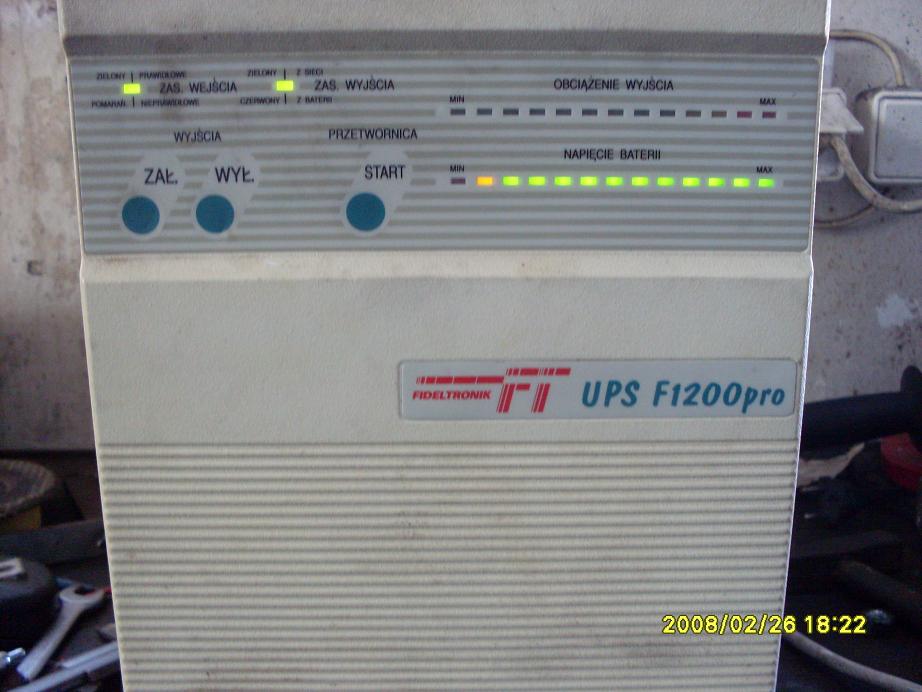

ktoś wie do czego służą te switche z tyłu ups-a jest to fideltronik f1200 pro pozdrawiam

hamerg
Poziom 18

Joined: 26 May 2006
Posts: 452
Location: Oleśnica

#4153 02 Mar 2011 22:39

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

A ja wiem, mam aresa1000
Sprawdź na stronce producenta, generlanie odpowiadająza pracę ( np start z testem baterii, dokładna kontrola napięcia, itp).
Jak nieznajdziesz to podam takie jak u mnie.

Kwazor
Poziom 22

Joined: 07 Jan 2004
Posts: 1733
Location: REDA PL

#4154 03 Mar 2011 06:55

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Powstał nowy regulator napiecia : 12 lub 24V 30A :

12V 4mA 24V 8mA pobór własny. Wymiary 10X5X4 cm

1Kilkujadek
Poziom 9

Joined: 10 Feb 2011
Posts: 32

#4155 03 Mar 2011 09:32

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

To wspaniała wiadomość!
Dioda, laminat, radiator i kilka śrubek - 12 lub 24V 30A.
Cud :!: :shocked!:

slawson3
Poziom 12

Joined: 29 Oct 2007
Posts: 95
Location: Skierniewice

#4156 03 Mar 2011 11:06

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Do sanserwis1
W moim upeesie takie przełączniki służą do określania przedziału napiecia przy którym sie stabilizuje napięcie wyjściowe np.170-250 V

cony1
Poziom 4

Joined: 10 Oct 2009
Posts: 8
Location: Łódź

#4157 03 Mar 2011 22:00

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Pewnie admin szybko wytnie, ale jeszcze raz dzięki darczyńcom:)
Mam taka refleksję, że im więcej czytam, to mam coraz mniej pewności. Hm, coraz więcej wiem ile jeszcze nie wiem. I początkowe dobre samopoczucie i że zaraz zbuduję sobie super wiatrak prysnęło. I obecnie się zastanawiam co to będzie. Kupiłem swego czasu 50 neodymów 20/10/5 mm, miałem zrobić "amerykaniątko" bo mam dwie fajne tarczki fi 10 cm, ale nabyłem w międzyczasie 3 silniki, jeden franiowy 24 żłobki, drugi automat 48 i jeszcze 54 i kombinuję co by tu.. Zastanawiam z którego można coś zrobić bez przewijki. Na mój nieduży rozumek, to chyba z tego franiowego, bo jedne obroty. Dobrze myślę?
Jak zrobię zdjęcia to umieszczę. Naczytałem się już sporo i w I i II i myślę, że pewnie pralkowiec też powstanie, ale jeszcze chwila. Póki co przewijanie mnie trochę wystrasza (dobranie drutu, wsypanie wirnika, zeszlifowanie i naklejanie). Szukam "mistrza", któremu mógłbym na privie trochę czasu zająć, pewnie w części głupimi pytaniami, które na forum wywołałyby lincz. Sporo już wyczytałem, ale bardzo daleko mi do wiedzy większości z Was.

Edek45
Poziom 20

Joined: 29 May 2005
Posts: 937
Location: Jastrząb/koło Częstochowy

#4158 03 Mar 2011 22:19

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

cony1
Jeżeli masz silnik 48 żłobków tzw. pralkowca, to z tych neodymów możesz bez przezwajania wykonać prądnicę.Naklej na wirniku 16 biegunów a jak zakręcisz to złap dwie fazy najlepiej w dwie ręce a przekonasz się co wykonałeś.
Kwazor nie daj się prosić i powiedz coś więcej na temat regulatora.Ja na przekór niektórym jestem za prostymi nieskomplikowanymi układami, ale działającymi.

1Kilkujadek
Poziom 9

Joined: 10 Feb 2011
Posts: 32

#4159 04 Mar 2011 01:46

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Edek45 wrote:

Kwazor nie daj się prosić i powiedz coś więcej na temat regulatora.

Przyłączam się do tej prośby. Proszę również o opis jak Ci się udało na takiej "blaszce" pozbyć minimum 50W strat?
Ja swój miniaturowy regulator napięcia postanowiłem zrobić na L5973D.
Dla kolegów posiadających większe potrzeby - L4970A

24Vx30A=720VA
Bardzo wydajny układ PWM ma sprawność 90%. 10% to straty wydzielane głównie na tranzystorach stopnia końcowego.

tomleszno
Poziom 14

Joined: 04 Jul 2007
Posts: 161
Location: leszno

#4160 04 Mar 2011 21:47

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Faktycznie dla takiego buz11 straty przy 30A to 36W + straty na przełączenia (zależne od częstotliwości PWM). Ale można spokojnie znaleźć lepsze, mocniejsze tranzystory o mniejszej rezystancji i w ten sposób zmniejszyć znacząco straty. Na przykład taki IRF1104PBF ma rezystancję 0,009 ohma gdzie buz11 ma 0,04 ohma, straty na przykładowym irf przy 30A to 8W + straty na przełączenia.

"PEŁNA SINUSOIDA" to tylko chwyt marketingowy a prąd rozruchowy silnika indukcyjnego to 5-7 krotność prądu znamionowego i 1kW też może być za mało, ale to głównie zależy od zabezpieczeń przeciążeniowych w przetwornicy. A tu w zależności od producenta nie ma reguł. Dodatkowy soft-start przy mniejszej mocy przetwornicy na pewno pomoże.

Akrzy74
Poziom 24

Joined: 25 Oct 2007
Posts: 4985
Location: Wielkopolska

#4161 04 Mar 2011 22:54

Re: Budowa małej elektrowni wiatrowej domowym sposobem cz. 2

Zapraszam

1Kilkujadek
Poziom 9

Joined: 10 Feb 2011
Posts: 32

#4162 05 Mar 2011 01:21

Re: Elektrownia Wiatrowa budowa domowym sposobem cz.2 (Archi

tomleszno wrote:

Na przykład taki IRF1104PBF ma rezystancję 0,009 ohma gdzie buz11 ma 0,04 ohma, straty na przykładowym irf przy 30A to 8W + straty na przełączenia.

IRF1104PBF ma VDSS = 40V co może być w wielu przypadkach niewystarczające.

Kwazor
Poziom 22

Joined: 07 Jan 2004
Posts: 1733
Location: REDA PL

#4163 05 Mar 2011 09:59

Re: Elektrownia Wiatrowa budowa domowym sposobem cz.2 (Archi

Ten regulator działa troche inaczej niz myslicie :
Dopóki napiecie na akumulatorze nie przekroczy ustawionego napiecia żądanego to regulator ładuje pełną moca i moce strat na tranzystorze są bardzo małe (30A x0.010R=0.3V x 30 =9W a tyle spokojnie ten radiator odda )
Po jego przekroczeniu nastepuje odcięcie akumulatora i pozostaje on w pradzie serwisowym wyrównawczym.

Układ narazie jeszcze usprawniam.

hamerg
Poziom 18

Joined: 26 May 2006
Posts: 452
Location: Oleśnica

#4164 05 Mar 2011 11:34

Re: Elektrownia Wiatrowa budowa domowym sposobem cz.2 (Archi

Kwazor wrote:

Napisz proszę co z nadwyżką, czy puszczasz sobie wolno wiatrak, bo nie ma odbioru mocy??

lamer1
Poziom 18

Joined: 09 Nov 2003
Posts: 557
Location: Tryńcza

#4165 05 Mar 2011 11:59

Re: Elektrownia Wiatrowa budowa domowym sposobem cz.2 (Archi

Kwazor wrote:

Po jego przekroczeniu nastepuje odcięcie akumulatora i pozostaje on w pradzie serwisowym wyrównawczym.

Jak to ładnie napisane :) ale tak naprawdę nic mi to nie mówi, możesz wyjaśnić dokładniej zasadę działania?

Kwazor
Poziom 22

Joined: 07 Jan 2004
Posts: 1733
Location: REDA PL

#4166 05 Mar 2011 12:02

Re: Elektrownia Wiatrowa budowa domowym sposobem cz.2 (Archi

Do tego układu zostanie dołozony 2-gi moduł z grzałkami czyli sterownik grzałek...

Bo nie warto tracic mocy.( w przypadku wiatraka wiadomo co mogło stac by się z łopatami )
