Author

Message

piotruch
Poziom 14

Joined: 04 Dec 2003
Posts: 197
Location: Pomorze

#91 11 Dec 2010 23:59

Re: Interfejs Diagnostyczny Webasto Thermo Top

Jeśli to wersja z CAN, to być może czeka na komunikat z zegarów, że paliwo powyżej rezerwy.
Np. w nowszych autach VAG ogrzewanie nie zadziała jak rezerwa się świeci.

Hmmm... to może chociaż wentylację zechce załączyć ?

andrzejgsm
Poziom 12

Joined: 27 Mar 2007
Posts: 82
Location: jawor

#92 12 Dec 2010 00:06

Re: Interfejs Diagnostyczny Webasto Thermo Top

opcja wentylacji nieaktywna tak to wersja CAN , darady cos "oszukac" ? by odpalic ? czy pozostaje jedynie wymiana sterownika ??
a może to pomoże nie wiem co znaczy SAFL , status urządzenia - brak błedów,SAFL

piotruch
Poziom 14

Joined: 04 Dec 2003
Posts: 197
Location: Pomorze

#93 12 Dec 2010 00:27

Re: Interfejs Diagnostyczny Webasto Thermo Top

Zgaduję - SAFE LOCK ? Jakieś zabezpieczenie ?

Spróbuj tego softu: http://libwbus.sourceforge.net/
Może coś więcej się wyjaśni.

W ostateczności podmiana sterownika na "analoga" powinna zadziałać.
Ze względu na koszty warto jednak popróbować ;)

Google

Google Adsense

# 12 Dec 2010 00:27

andrzejgsm
Poziom 12

Joined: 27 Mar 2007
Posts: 82
Location: jawor

#94 12 Dec 2010 00:34

Re: Interfejs Diagnostyczny Webasto Thermo Top

podstawilem analoga i jest ok , cyfrowego vw i tez ok .... za chwile zobacze tego softa tylko jak go odpalic bo teraz siedze na lapku z win 7 , a starego z 98 mam w garazu ;/ ok jutro sie pobawie dalej ...

zabardzo nie moge dojsc do ładu z tym programem ;/

a co do interfejsu to do czego jest L-line ??

andrzejgsm
Poziom 12

Joined: 27 Mar 2007
Posts: 82
Location: jawor

#95 18 Dec 2010 20:01

Re: Interfejs Diagnostyczny Webasto Thermo Top

robiac diagnoze przez interfejs i zczytujac dane jestem w stanie z tych danych jakoś wywnioskowac czy to analogi czy cyfry ?? czy samo to ze laczy sie przez w-bus to oznacza ze jest cyfrowo sterowany ?? mam kilkanascie sterownikow termo V i rożne termo C ...Z/C .... i tylko termo V mi sie nie da odpalic przez interfejs i nie wiem czy zle cos robie czy poprostu ich sie nie da tak ?? mam różne sterowania T90 i T91 może je trzeba jakoś dołączy ?? mam gdzies niemieckie rozpiski do wielu marek aut jak diagnozy łączyc i przy niektórych opisane jest że dołączy centralke trzeba .... jak tylko znajde to udostepnie może komuś sie przyda

piotruch
Poziom 14

Joined: 04 Dec 2003
Posts: 197
Location: Pomorze

#96 18 Dec 2010 22:35

Re: Interfejs Diagnostyczny Webasto Thermo Top

Generalnie wszystkie nowsze piece powinny się łączyć przez wbus.
"Analogowe" oraz część tych "cyfrowych" z can-bus powinno się odpalić z programu. TT V to nowszy model i może już tylko w aucie chce działać.

Telestart ma wyjście zwykłe +12V oraz wbus:
Zwykłe wyjście - do analogowych pieców.
Wyjście wbus - powinno odpalić jakąś część cyfrowych pieców.
Raczej nie odpali dogrzewaczy. bo one reagują na inne polecenie .
Webasto sprzedaje jednorazowy program, którym można przeprogramować dogrzewacz na pełne ogrzewanie postojowe.

Wiadomo, że wiele aut ma dogrzewacz i samo dołożenie zdalnego sterowania nie zrobi z tego pełnego ogrzewania, bo byłoby to strzałem w stopę dla biznesu Webasto. Dlatego sprzedają do tego specjalny soft za słoną cenę.

Tak mi się przynajmniej wydaje.

PS. Dobrze podłączałeś TT V ?:
Connections of a Thermo Top V heater
8-pin connector
Pin 1: On / Off supposedly, but does not work.
Pin 2: W-Bus (diagnosis or Webasto 1533 type timer clock)
Pin 3: Supposedly a temperature sensor goes here for supplemental heating
Pin 4: CAN low
Pin 5: metering/dosing fuel pump
Pin 6: Solenoid Valve or Summer / Winter season switch. Dont know really.
Pin 7: CAN high
Pin 8: Output for cabin ventilation fan control

aceton
Poziom 21

Joined: 12 Oct 2001
Posts: 1118
Location: Poland

#97 19 Dec 2010 01:30

Re: Interfejs Diagnostyczny Webasto Thermo Top

Wszyscy mówią o tym sofcie Webasto ,a ja go jeszcze nawet na oczy nie widziałem, do jakich modeli to ma być?

piotruch
Poziom 14

Joined: 04 Dec 2003
Posts: 197
Location: Pomorze

#98 19 Dec 2010 12:09

Re: Interfejs Diagnostyczny Webasto Thermo Top

aceton wrote:

Wszyscy mówią o tym sofcie Webasto ,a ja go jeszcze nawet na oczy nie widziałem, do jakich modeli to ma być?

Żeby zobaczyć soft na oczy potrzeba 380 Euro ;-)
Sprzedawany np do Tourana, Passata B6 (piec TT-V).
Widoczny soft i klucz sprzętowy:
Interfejs Diagnostyczny Webasto Thermo Top

Interfejs Diagnostyczny Webasto Thermo Top

andrzejgsm
Poziom 12

Joined: 27 Mar 2007
Posts: 82
Location: jawor

#99 19 Dec 2010 15:31

Re: Interfejs Diagnostyczny Webasto Thermo Top

Program łączy sie z termo v moge zczytywa błdy testowa komponenty ale jak daje odpalanie wyskakuje błąd...albo poprostu nie reaguje , pin 1 to on/off czyli załączanie +12 ?? pin 2 to diagnoza , i do podłączenia telstarta ?? pin 3 czujnik temperatury ?? moze program nie zastartuje bez czujnika ?? a jesli musza miec informacje o stanie paliwa ?? darady to pominą jakoś ??jakim pewnym sposobem rozróżni dogrzewacz od ogrzewania ?? po zczytanych informacjach interfejsem darady rozróżnic ??

dalisman
Poziom 2

Joined: 17 Mar 2009
Posts: 4

#100 06 Jan 2011 20:26

Re: Interfejs Diagnostyczny Webasto Thermo Top

Panowie mam pytanie niestety jestem poczatkujacy i dla niektorych moze wydac sie to dziwne ale jesli mozecie naprowadzcie mnie. Zrobilem uklad do komunikacji z webasto mam sterownik webasto i chcialbym go sprawdzic ale za czorta niewiem jak podlaczyc przewody bezposrednio do sterownika. mam linie K , mam linie L , zasilanie 12 volt ale jakos nie moge tego ogarnac , moj sterownik wyglada dokladnie tak jak ten na all : http://allegro.pl/sterownik-webasto-thermo-top-c-diesel-bmw-i1393792574.html
prosze was o pomoc i wyrozumialosc , bo probowalem bezposrednio na pin 1 podlaczyc linie k ale nic to nie daje

Google

Google Adsense

# 06 Jan 2011 20:26

piotruch
Poziom 14

Joined: 04 Dec 2003
Posts: 197
Location: Pomorze

#101 06 Jan 2011 20:31

Re: Interfejs Diagnostyczny Webasto Thermo Top

Podłączasz tylko +12V, masę i linię K
Spróbuj na pinie diagnostycznym, nr 2 jeśli dobrze pamiętam.

Google

Google Adsense

# 06 Jan 2011 20:31

dalisman
Poziom 2

Joined: 17 Mar 2009
Posts: 4

#102 10 Jan 2011 02:30

Re: Interfejs Diagnostyczny Webasto Thermo Top

dzieki piotruch jutro to sprawdze:)

andrzejgsm
Poziom 12

Joined: 27 Mar 2007
Posts: 82
Location: jawor

#103 10 Jan 2011 04:53

Re: Interfejs Diagnostyczny Webasto Thermo Top

mam dokładnie te same sterowniki , i tak jak kolega sugerował... pin 2 diagnoza

marcing3
Poziom 4

Joined: 07 Apr 2007
Posts: 8

#104 10 Jan 2011 20:12

Re: Interfejs Diagnostyczny Webasto Thermo Top

Witam

Ktos pisal w tym temacie ze do komunikacji z webasto mozna uzyc zoltego przewodu ktory jest przy bezpiecznikach,zrobilem tak ze przedluzylem kabelek i podlaczylem do 7 pinu w gniezdzie diagnostycznym,niestety brak komunikacji z jakim kolwiek programem w tym termo testem,czy jest mozliwosc ze ten zolty kabel jest nie podlaczony do webasto ? tylko ze jest przy bezpiecznikach pod maska wiec dziwne,chyba ze sterownik na plytce jest walniety i nie ma komunikacji.

Prosze o jakies porady

Dodano po 1 [minuty]:

Dodam ze uzywam zlacza diagnostycznego kkl Viaken,vag-com dziala bez problemu.

Dodano po 47 [minuty]:

Dodam jeszcze ze potrzebuje sprawdzic co mu dolego gdyz od kilku dni jak auto jest zimne i nie wazne czy odpalam z zegara czy poprzez gsm,webasto wykonuje 2 cykle startu i sie wylacza,ale zegar dalej swieci,natomiast jak auto jest zagrzane to mozna wlaczac webasto i chodzi bez problemu,niekiedy jest tak ze jak auto nie jest calkiem rozgrzane to webasto chodzilo chwile(climatronik dzialal)i po chwili sie wylaczal.Czy jest mozliwe ze jest to przekaznik od wiatraka ? Z rana piec tak jak by startuje bo rozkreca sie, z tym ze troche dymi,pozniej paliwo podaje coraz szybciej w koncu przestaje ;podawac chwile przerwy i staruje drugi raz,ma ktos jakis pomysl ?

Kesur23
Poziom 5

Joined: 06 Oct 2008
Posts: 12
Location: Ruda Śląska

#105 11 Jan 2011 13:12

Re: Interfejs Diagnostyczny Webasto Thermo Top

Kolego mi też ani thermo test ani inne progi nie łapią pieca jedynie co to Polski VAg a też używam tego interfejsu

marcing3
Poziom 4

Joined: 07 Apr 2007
Posts: 8

#106 11 Jan 2011 18:18

Re: Interfejs Diagnostyczny Webasto Thermo Top

Mnie nawet polski Vag nie dziala :( chyba ze w zlym kanale szukam ?
Otwieram Ogrzewanie,AC-ogrzewanie dodatkowe chyba dobrze szukam

A bledy mozesz sprawdzic ?

Dodano po 2 [minuty]:

A powiedz mi jeszcze jak masz poustawiane porty com we wlasciwosciach bo np:
Polski vag laczy sie z klimatronikiem bez problemu a vag com wyswietla jakies dziwne znaczki podczas szukania.

I jeszcze jedno rozumiem ze ten zolty kabelek podlaczyles bezposrednio pod interfejs w aucie ?

kotarmk
Poziom 2

Joined: 07 Jan 2011
Posts: 2
Location: Poznań

#107 13 Jan 2011 02:20

Re: Interfejs Diagnostyczny Webasto Thermo Top

Witam

Kupiłem interface do mercedesa z firmy Viaken i mam pytanie czy za jego pomocą mogę podłączyć się z Webasto Thermo Top Z/C-d ?, jest to dogrzewacz do mercedesa i posiada dwa gniazda, 1-zasilanie 2-kostka sześcio pinowa do której dochodzą tylko 3 przewody (pin 2 diagnostyczny, pin 3 odpalanie, pin 6 wyjście 12V na zewnętrzną pompkę paliwa)

Jeśli tak to czy wystarczy połączyć się za pomocą jednego przewodu oznaczonym na foto nr1, podłączając
pin 3 odpalania = +12V przewód czerwony
pin 2 diagnostyczny = K-line (przewód zielony)
a drugi koniec kabla (com) wetknąć do gniazda w komputerze PC?

Czy może powinienem podłączyć przez tą puszkę oznaczoną nr 3 i wykorzystać kable oznaczone nr 2 do podłączenia do kompa?

1397502993 kopia.jpg
Filesize:	61.7 KB

marcing3
Poziom 4

Joined: 07 Apr 2007
Posts: 8

#108 13 Jan 2011 07:48

Re: Interfejs Diagnostyczny Webasto Thermo Top

Z tego co sie orientuje,to musisz wykorzystac wszystkie wtyczki czyli,wtyczke nr 2 laczysz z ,,puszka,, i laptopem a wtyczke nr 1 podpinasz po ,,puszke od strony car,,i golymi kabelkami laczysz sie z autem wedlug schematu linia L z tego co wiem nie jest potrzebna wiec tylko linie K podlaczasz i zasilanie.

Moge sie mylic wiec niech ktos poprawi.

Pozdrawiam

kotarmk
Poziom 2

Joined: 07 Jan 2011
Posts: 2
Location: Poznań

#109 14 Jan 2011 04:04

Re: Interfejs Diagnostyczny Webasto Thermo Top

dzięki z odpowiedź

czyli nie bezpośrednio do dogrzewacza ale do wtyczki od komputera samochodu, jeśli tak to mam pytanie pod który pin się podłączyć? i czy program thermo test webasto będzie działał?

mam rozpisane piny od gniazda w samochodzie ale na liście nie ma dogrzewacza a jedynie
OGRZEW./KLIMAT pin 16
Podgrzewanie postojowe/dodatkowe pin 9

marcing3
Poziom 4

Joined: 07 Apr 2007
Posts: 8

#110 14 Jan 2011 23:35

Re: Interfejs Diagnostyczny Webasto Thermo Top

To zalezy czy webasto jest podlaczone pod kompa w aucie,jesli jest to najprosciej bylo by zalatwic taka wtyczke http://www.mari.pl/Wtyczka_OBD2_16pin-71.html i wlutowac sobie kabelki od twojego fejsu,jesli nie jest podlaczone to podlaczyc czerwony kabelek pod +12 a czarny do masy a zielony pod kebelek zolty jesli taki posiadasz albo pod pin 2 w piecu.

Maku30
Poziom 5

Joined: 05 Aug 2010
Posts: 11
Location: Wrocław

#111 19 Jan 2011 12:34

Re: Interfejs Diagnostyczny Webasto Thermo Top

Witam. Jak podłączyć interface VAGA do Webasta Telethermotop, którego płytka sterownicza ma układ wyjść taki jak na zdjęciu?

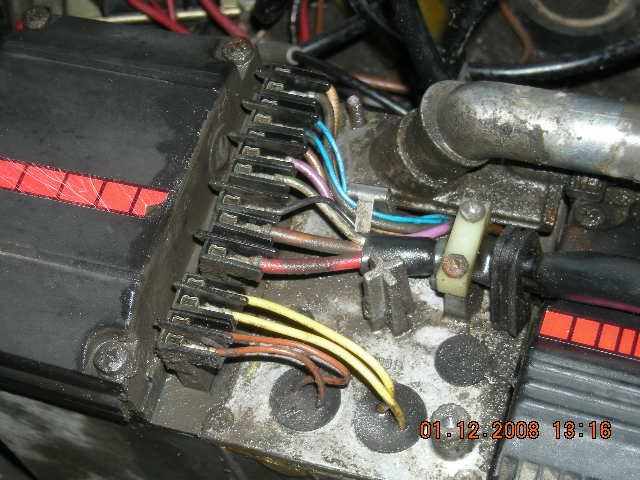

http://obrazki.elektroda.pl/7544577800_1295410925.jpg
Oraz czy do komunikacji z Webastem mozna zastosować interfejs diagnostyczny do gazu, który takrze posiada linię K (oraz dodatkowo L). Pozdrawiam

Kesur23
Poziom 5

Joined: 06 Oct 2008
Posts: 12
Location: Ruda Śląska

#112 25 Jan 2011 13:11

Re: Interfejs Diagnostyczny Webasto Thermo Top

marcing3 wrote:

Tak błędy sprawdza i kasuje, używam na Vag Pl com 1 innego nie łapie
a z fejsa vag z pinu 7 podpinam się kabelkiem pod 2 pin w wtyczce webasto ponieważ u mnie w pin 2 nie ma kabelka jest puste miejsce

A na programie wchodzę tak jak napisałeś.

luk311
Poziom 12

Joined: 22 Mar 2007
Posts: 105
Location: Koszalin

#113 09 Feb 2011 19:39

Re: Interfejs Diagnostyczny Webasto Thermo Top

Witam.
Posiadam piec Thermo Top C z VW T5 i diagnozowałem go Thermotestem, komunikacja po W-Bus, jest to standheizung czyli tzw ogrzewanie postojowe i mam pytanie:

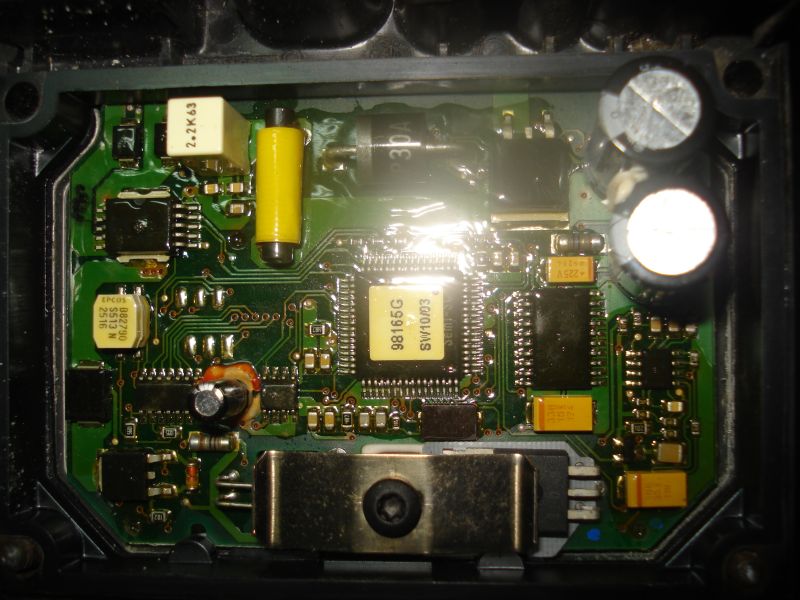

Czy da radę ten piec zdiagnozować na biórku Vag -Comem (załączam zdj identycznego sterownika jak mój z tym że mój ma wersję opr SW 47/03).

Czy ten sterownik można uruchomić w innym aucie zegarkiem 1533?

PS.Thermotestem mogę uruchomić piec.

Google

Google Adsense

# 09 Feb 2011 19:39

zuzu66
Poziom 7

Joined: 02 Jul 2005
Posts: 24
Location: Kędzierzyn

#114

15 Feb 2011 14:34

Re: Interfejs Diagnostyczny Webasto Thermo Top

Coraz mniej komputerów ma RS232, więc schemat z pierwszego postu traci na aktualności.

Nabyłem kabelek VAG KKL z USB firmy Viaken i niestety, ale próby połączenia się z Webasto przy pomocy Thermotest oraz VAG-COM 311.2-N (angielskojęzyczny) zakończyły się niepowodzeniem. Dodam, że po RS232 komunikacja działa stabilnie.

zuzu66
Poziom 7

Joined: 02 Jul 2005
Posts: 24
Location: Kędzierzyn

#115

17 Feb 2011 17:09

Re: Interfejs Diagnostyczny Webasto Thermo Top

A jednak działa. Kluczyk w stacyjce nie może być przekręcony.

Artur2003
Poziom 16

Joined: 31 Jul 2004
Posts: 334

#116 17 Feb 2011 22:47

Re: Interfejs Diagnostyczny Webasto Thermo Top

Witam wiem że się da tylko tżeba wyłączyć nawiew , aby piec nie sprawdzał wentylatora i wtedy powinien wystartować c jajka 1533 albo telestart po w-bus , tyle się dowiedziałem tylko nie wiem jakim softem można to wykonać

Dodano po 8 [minuty]:

Panowie mam jeszcze pytanie czy interfejs Interfejs diagnostyczny USB VAG z 2 liniami K (KKL) + kabel OBD2 + kabel piny

nada się do komunikacji z webastem czy to że jest na us nie ma znaczenia ??

zuzu66
Poziom 7

Joined: 02 Jul 2005
Posts: 24
Location: Kędzierzyn

#117

18 Feb 2011 10:49

Re: Interfejs Diagnostyczny Webasto Thermo Top

Artur2003 wrote:

Panowie mam jeszcze pytanie czy interfejs Interfejs diagnostyczny USB VAG z 2 liniami K (KKL) + kabel OBD2 + kabel piny

nada się do komunikacji z webastem czy to że jest na us nie ma znaczenia ??

No właśnie taki przypadek przetestowałem. Kebelek VAG KKL na USB. Linię diagnostyczną Webasto podpiąłem do pinu 7 w złączu OBD auta (na tym pinie jest wyprowadzona linia K z protokołem ISO 9141). Program testujący łączy się z Webasto bez kłopotu, ale nie mogę przekręcać kluczyka w stacyjce. To powoduje zerwanie komunikacji.

smerfik100
Poziom 1

Joined: 24 Aug 2011
Posts: 1

#118 03 Oct 2011 16:22

Re: Interfejs Diagnostyczny Webasto Thermo Top

Odświeżę temat, bo akurat na mój problem, chyba.
Posiadam webasto thermo top c albo e (jeszcze się nie "dokopałem" do niego dlatego niewiem które).
Samochód kupiłem niedawno (peugeot 307 2,0 HDI), i jak włączam płomyczek na sterowaniu to załącza się i chodzi ok 1min może troszkę więcej i wyłącza się, dodam jeszcze że z rury leci ciepłe powietrze ale nie śmierdzi wręcz można oddychać takim powietrzem, więc tak jak by paliwa nie brał. I tu pytanie do forum czy muszę kupić wszystko do diagnostyki i szukać programowo? czy też najpierw szukać fizycznie, jak tak to może ktoś podpowie co najpierw sprawdzać?.

pawelgl3
Poziom 7

Joined: 23 Nov 2007
Posts: 21
Location: Płock

#119 03 Oct 2011 16:44

Re: Interfejs Diagnostyczny Webasto Thermo Top

Do smerfik100. Przy założeniu że masz Webasto ThermoTop C. Odszukaj pompkę paliwa, uruchom piec i sprawdź organoleptycznie, czy pompka "cyka". Jeśli nie, to coś ze sterownikiem lub okablowaniem lub samą pompką. Jeśli pompka "cyka", to sprawdź czemu nie podaje paliwa (może długo piec był nieużywany i trzeba "wyparowane" z przewodu paliwo uzupełnić i wtedy może zaskoczy piecyk). Może przewód paliwowy się uszkodził. W ostateczności dopiero może się okazać (w/g Twojego opisu), że może być uszkodzony czujnik temperatury. Pompka działa na zasadzie tłoczka napędzanego elektromagnesem, dlatego należy napięcie na pompkę podawać impulsami (to w celu przyspieszenia wypełniania przewodu paliwem).

piotruch
Poziom 14

Joined: 04 Dec 2003
Posts: 197
Location: Pomorze

#120 11 Oct 2011 16:47

Re: Interfejs Diagnostyczny Webasto Thermo Top

Wróżek nie ma na tym forum. Jaki protokół? Jakiś log z TT?
