Plakacik z pinami do wydrukowania (ATMEGA, ATTINY, ........)

Witam.

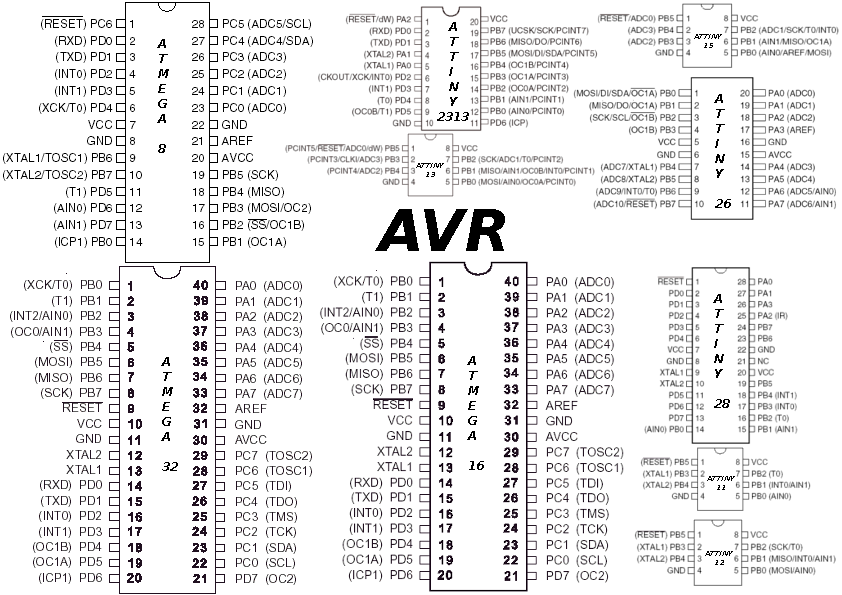

Próbując robić małe projekciki musiałem odpalać kompa ażeby zobaczyć oznaczenia pinów dla Atmega8. Jednak zauważywszy ile mnie takie coś energii elektrycznej kosztuje :) postanowiłem zrobić mały plakacik z oznaczeniami pinów dla ATMEGA 8, 16, 32; ATTINY 11, 12, 13, 15, 26, 28, 2313; MAXIM MAX220, MAX232, MAX232A; 8051; 24cXX.

Pozdrawiam

wicy
Poziom 18

Joined: 13 Mar 2003
Posts: 552
Location: Łódź

#2 23 Jun 2009 16:18

Re: Plakacik z pinami do wydrukowania (ATMEGA i ATTINY)

Gratuluję jeśli znacz na pamięć wyprowadzenia pinów.
Dzięki za ściągawkę - już ją drukuję. Dla mnie się przyda bo nie pamiętam pinów i też muszę często zaglądać do PDF tylko po to.

inventco.eu
Poziom 22

Joined: 23 Sep 2003
Posts: 1691
Location: KIELCE

#3 23 Jun 2009 18:11

Re: Plakacik z pinami do wydrukowania (ATMEGA i ATTINY)

Ja rówineż dziękuję też drukuję .
Przydałoby się to samo rozwiązanie ale z smd :-)

Co do programowania ... ja na jednym lapku i programuję i oglądam topografię wyprowadzeń (i wkurza mnie czasem przełączanie pomiędzy oknami)

Traker Wymiatacz
Poziom 12

Joined: 12 Oct 2007
Posts: 99

#4 23 Jun 2009 18:11

Re: Plakacik z pinami do wydrukowania (ATMEGA i ATTINY)

już lepiej chyba samemu sobie zrobić te co sie potrzebuje
pozdro ;)

Google

Google Adsense

# 23 Jun 2009 18:11

Cilit
Poziom 9

Joined: 27 Feb 2009
Posts: 40
Location: Podkarpackie

#5 23 Jun 2009 18:52

Re: Plakacik z pinami do wydrukowania (ATMEGA i ATTINY)

Dobra rzecz ale ja zawsze jak coś lutuje, albo nad czymś myślę to mam włączony komputer bo owszem taki plakat jest potrzebny ale w układzie mam jeszcze inne elementy na które muszę spojrzeć

MasterMatan
Poziom 18

Joined: 12 Oct 2008
Posts: 579

23 Jun 2009 19:37

Re: Plakacik z pinami do wydrukowania (ATMEGA i ATTINY)

~Traker Wymiatacz
Robiłem plakacik na własny użytek i już po drodze wrzuciłem na elkę, jeżeli komuś nie pasuje to może oczywiście zrobić po swojemu :)
Pozdrawiam

--------------------------------------------------------------------------------------------

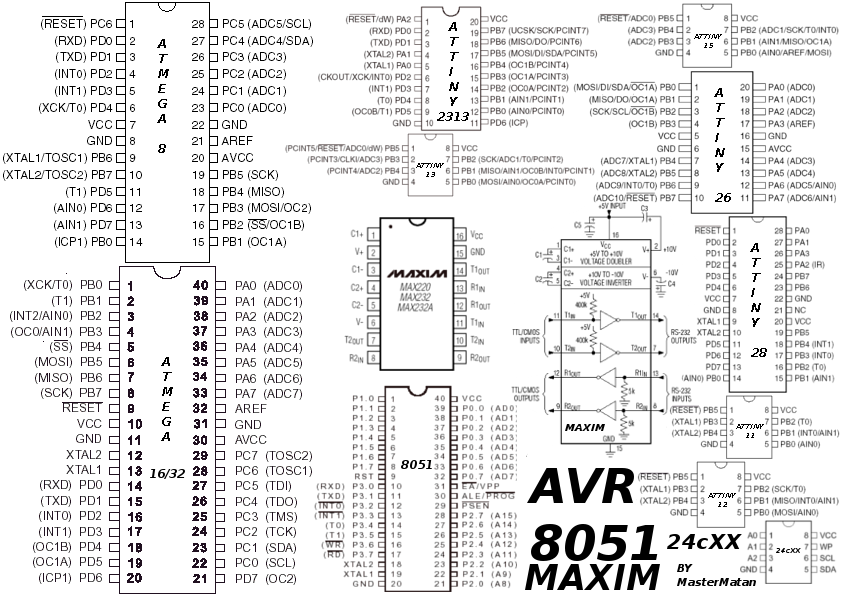

Zrobiłem nowszą wersję, zostało usunięte ATMEGA32 a dodane kości MAXIM i EEPROM 24cXX oraz nieśmiertelny 8051. Jeżeli ktoś ma propozycje to pisać na PW bo mam w planach zrobić taki plakacik także z PICami bo wiele osób też je programuje.

Google

Google Adsense

23 Jun 2009 19:37

RRolnik
Poziom 2

Joined: 29 Dec 2007
Posts: 3
Location: Rybnik

#7 23 Jun 2009 20:02

Re: Plakacik z pinami do wydrukowania (ATMEGA i ATTINY)

Dzięki za plakat. Teraz już nie muszę co chwilę zaglądać do datasheet'a. Plakat już wisi nad biurkiem :D

hessuss
Poziom 11

Joined: 11 Aug 2006
Posts: 68
Location: Elbląg

#8 23 Jun 2009 20:03

Re: Plakacik z pinami do wydrukowania (ATMEGA i ATTINY)

i bardzo fajnie. Mi się przyda, mam w ulubionych datasheety do scalaków ale żeczywiście na ścianie to w A3 będzie wygodniejsze :)

A ty SNOW nie cwaniakuj, też kiedyś zaczynałeś więc daj na luz.

seba_x
Poziom 22

Joined: 07 Jul 2003
Posts: 1528
Location: czarna dziura

#9 24 Jun 2009 08:13

Re: Plakacik z pinami do wydrukowania (ATMEGA i ATTINY)

Buka_18 wrote:

a tak przy okazji to powiem tyle ze ten portal schodzi na psy, pelno jest cwaniakow ktorzy tak jak snow nabijaja sobie posty zamiast faktycznie pomoc, to juz nie to samo co kilka lat temu...

Dlaczego tak sądzisz ? autor napisał że odpalanie PC kosztuje więc sensownie jest zapytać o sposób programowania :D

Pomysł ciekawy , ja to robię inaczej , drukuję procka centralnie na kartce a potem dorysowuję sobie "resztę" ołówkiem . Gotowy projekt można schować do teczki .

MasterMatan
Poziom 18

Joined: 12 Oct 2008
Posts: 579

#10

24 Jun 2009 08:44

Re: Plakacik z pinami do wydrukowania (ATMEGA i ATTINY)

~seba_x
Robię podobnie (rysowanie centralnie) ale czasami po prostu kombinuję sobie co nie co to cały schemat jest prosty a drukowanie jednego procka na całej kartce jest dla mnie marnotrawstwem papieru ;) dla tego wolę napisać na starej kartce z zeszytu oznaczenia pin ów typu 1,2,3,4,5... a potem tylko sobie zerkać na taki plakacik żeby wiedzieć jaki pin ma jaką funkcję :)
-----------------------------------------------------------------------------------

Wieczorem wstawię "plakacik" z mikrokontrolerami PIC firmy Microsystem i chociaż programuję AVRki to sądzę że moja robota poświęconej na zrobienie czegoś takiego komuś pomoże.

Zrobię kilka plakacików z tych pdfów jakie mam na dysku i postaram się do końca tego tygodnia wszystkie powstawiać, mam nadzieję że komuś się przyda :)

(a tak na marginesie to programuję prostym programatorem na LPT i oczywiście muszę do tego celu odpalić kompa :) )

beamer.kun
Poziom 15

Joined: 02 Sep 2006
Posts: 233
Location: Warszawa

#11 24 Jun 2009 10:45

Re: Plakacik z pinami do wydrukowania (ATMEGA, ATTINY, .....

MasterMatan, błagam, wygładź te napisy ATmega16 itp. bo to o pomstę do nieba prosi

Citek
Poziom 18

Joined: 27 Oct 2004
Posts: 513
Location: Gorzów Wlkp.

#12 24 Jun 2009 12:35

Re: Plakacik z pinami do wydrukowania (ATMEGA, ATTINY, .....

Fajny pomysł i na pewno plakat będzie bardzo przydatny. Tylko jedno zwraca moją uwagę. Bardzo nie dokładne, nie staranne wykonanie.
Tak jak wspomniał kolega @beamer.kun było trzeba wygładzić napisy, i po drugie lepiej by to wyglądało jakby było w miarę równo to wykonane, bo teraz to wygląda tak jakby porobione tylko priintscreeny i powrzucane na oślep do painta. Ja jakbym miał osobiście to sam zrobić to poświęcił bym trochę więcej czasu na w miarę estetyczne wykonanie.
Ogólnie jak wspomniałem wcześniej bardzo fajny pomysł. Coś podobnego mam wydrukowane, ale każdy procek osobno w sumie dwa razy drukowane, jedna wersja większa na ścianę i druga mniejsza do przeglądania bezpośrednio na biurku.

MasterMatan
Poziom 18

Joined: 12 Oct 2008
Posts: 579

#13

24 Jun 2009 14:26

Re: Plakacik z pinami do wydrukowania (ATMEGA, ATTINY, .....

Uwzględnię uwagi i postaram się to zrobić w formie tabelki (o ile się to uda)

Pozdrawiam

Dodano po 1 [godziny] 27 [minuty]:

Teraz będzie to plakat na jakiego przystało a dokładnie 2 plakaty, jeden na pewno będzie z PICami
(jak na razie wymiary pierwszego plakatu to 6x5 kartek A4 ułożone w poziomie)

chmurli
Poziom 10

Joined: 05 Dec 2006
Posts: 48
Location: Gieschewald

#14 24 Jun 2009 14:54

Re: Plakacik z pinami do wydrukowania (ATMEGA, ATTINY, .....

http://tinkerlog.com/2009/06/18/microcontroller-cheat-sheet/
tutaj podobna ściągawka, tylko że lepiej wykonana w pdf'ie wiec wszystko jest wektorowo i można wydrukować w dowolnej rozdzelczości :)

Mega_Man
Poziom 12

Joined: 26 Jun 2009
Posts: 82

#15 26 Jun 2009 12:57

Re: Plakacik z pinami do wydrukowania (ATMEGA, ATTINY, .....

Wg mnie plakacik MasterMatana jest lepszy od tego pdfa, i czekam na wersję o dużej wielkości, już sobie wydrukowałem jeden i się bardzo przydał.

Edit:

Witam ponownie, rozmawiałem przez tel z MasterMatanem (SMS) że plakaty będą w Niedziele bo ma problemy z komputerem (spalenie zasilacza). Tak więc on mnie poprosił a ja przekazuję. Wszystkich oczekujących przepraszam w imieniu MasterMatana.
Pozdrawiam

Posty scaliłem.
