 15 Jul 2009 23:50 Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Witam.
Ponad rok temu zacząłem budowę modułu zasilającego do generatora wysokiego napięcia, którego nazwałem Alessa. Jak zawsze, najpierw powstał pomysł, później projekt, a na końcu konstrukcja. W tym przypadku urządzenie zasilające o mocy 4.6kVA.
Moduł zasilający pobiera z sieci(230V 50Hz, TN-S, lub TN-C) maksymalnie 20A.
Trzeba go zasilić dodatkowo napięciem +12VDC i +3...15VDC.
Napięcie wyjściowe 1- 52VDC, 2- 55VDC, 3- 62VDC(regulowane przełącznikiem zakresów).
Prąd wyjściowy 1- 65ADC 2- 9ADC.
Opisze nieco komponenty które zostały wykorzystane w budowie.
Jedynie tył obudowy, gdzie znajduje się prostownik, z wiadomych względów(wymóg izolacji) został wykonany z drewna, a dokładniej ze sklejki drewna sosnowego i pomalowany lakierem w kolorze popielatym, takim samym jak cała obudowa.

Transformator główny został przewinięty tak, by dawał 44V.
Transformator pomocniczy ma następujące parametry:
Napięcie:37VAC, 40VAC, 44VAC.
Prąd: 12ADC.
Ogólnie o module zasilającym: robiąc ten moduł chciałem, aby został wykonany porządnie tak, by mnie nie zawiódł nawet w tedy, gdy zostanie przeciążony, czy będzie w innej sytuacji "zagrożenia". Budując nie oszczędzałem na materiałach. Można to wywnioskować po materiałach których użyłem. Przewody o znacznych średnicach, np. 4mm2 dla prądu nie większego niż 25A, 2,5mm2 dla 10A i 8mm2 dla 100A, 60A. Chciałem również, by zasilacz nie był zakłócany i sam nie był źródłem zakłóceń. Na przewodach zasilających transformator, zasilających stycznik i przewodzie ochronnym znajdują się pierścienie ferrytowe. Transformator pomocniczy ma swój osobny filtr wraz z bezpiecznikiem 6,3A.

Włącznik główny- produkcji polskiej, posiada 2 pary styków roboczych o prądzie nominalnym 25A każdy na napięcie 500VAC, co w zupełności wystarczy, gdyż urządzenie podczas pracy rzadko pobiera prąd większy niż 20A.
Woltomierze- wskazują różnicę potencjału elektrycznego, czyli napięcie.
Da woltomierza o skali 40VDC został wykonany dzielnik napięciowy na 2 rezystorach 1kOhm 2W
Prostownik- zrealizowany na 4 diodach krzemowych, każda o nominalnym prądzie 100A i napięciu 1200V, połączone w okładzie Greatza, co daje pełnookresowy prostownik 200A.
Jako filtrację zastosowałem filtr LC.

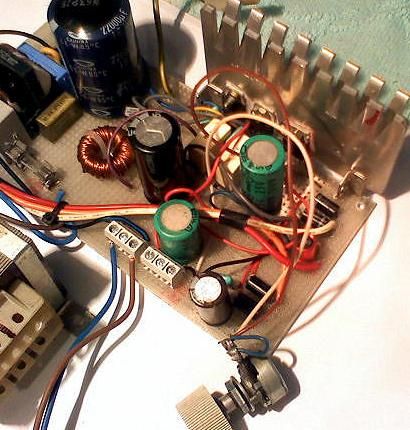

Zasilacz 12V (moduł zewnętrzny)- o wydajności 3A, o wysokiej stabilności, zastosowane są w nim dwa zmostkowane stabilizatory liniowe LM7812.
Regulator obrotów wentylatorów (moduł zewnętrzny)- wykonany regulator służy do płynnej regulacji obrotów 4 wentylatorów.
Regulator fazowy (moduł zewnętrzny)- reguluje moc dostarczaną do transformatora, tym samym regulując wartość prądu przepływającego przez wtórne uzwojenie induktora.
Stycznik- załączanie przetwornicy za pomocą stacyjki(stacyjka załącza przekaźnik, a dopiero za pośrednictwem przekaźnika płynie prąd do cewki stycznika, która pobiera około 40W (dla dociekliwych). Stycznik dodatkowo został wytłumiony akustycznie, a przy nim został zamontowany filtr LC.

Bezpiecznik M633 dla urządzeń o charakterze indukcyjnym.
Napięcie pracy 660VAC.
Zakres nastawy Inast=25 do 40A.
Prąd zadziałania wyzwalaczy zwarciowych 14xInast.
Temperatura pracy -25ºC do +50ºC.
Zgodność z normami EN-60947-1, EN-60947-4-1.
Zamierzam dorobić jeszcze 2 otwory 80mm i umieścić tam wentylatory wraz z ochronnymi kratkami tego samego rozmiaru.
To chyba tyle. Projekt zajął mi dużo czasu, zacząłem go budować mając 14 lat, a skończyłem gdy miałem lat 15.Proszę modelatora o nie przeniesienie tego tematu do działu DIY Początkujący / Niedokończone(nie dot. jeżeli projekt jest poniżej poziomu forum) ze względu na niedokończenie projektu. Wiele osób prosiło abym zamieścił dokumentacje dostępną dla wszystkich, tak więc robię to równolegle z zamieszczeniem tego tematu na forum Elektroda. PL. Kolejnym argumentem może być to, że zakończę wszystkie prace w tym tygodniu.
Pozdrawiam z Jaworzna, Kamil Graczek.

P.S.Dodam, lecz nie dziś jeszcze kilka, kilkanaście zdjęć.

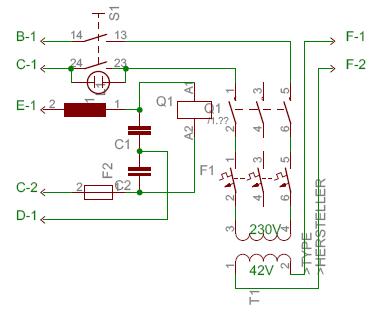

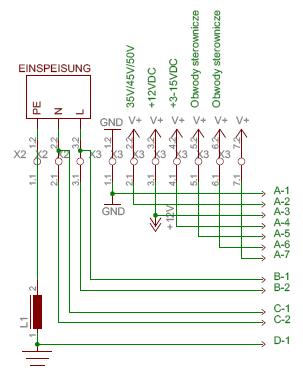

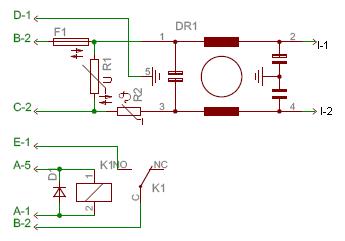

Dokumentacja:

|
|
| Back to top |
|
 |
technics6
Poziom 22
Joined: 19 May 2007
Posts: 2274
Location: Białystok
|
#2
16 Jul 2009 06:28 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Ale krowa :) Chyba największy zasilacz na elektrodzie.
1. Nie widzę nigdzie uziemienia!
2. Stycznik pobiera 40W? Sporo. Jaki ma znamionowy prąd załączania?
Będzie z Ciebie elektryk :D
|
|
| Back to top |
|
|
c4r0
Poziom 23
Joined: 08 Oct 2006
Posts: 2944
Location: 3miasto
|
#3
16 Jul 2009 07:26 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
A co to ma zasilać? Napisałeś że jakiś generator wysokiego napięcia - nie uważasz że trochę głupio tak obniżać napięcie do 60V po to żeby potem znowu podnieść (zwłaszcza jeśli chodzi o taką moc)? Nie lepiej jest zrobić generator wysokiego napięcia zasilany napięciem sieci?
|
|
| Back to top |
|
|
Moulder
Poziom 19
Joined: 25 Nov 2007
Posts: 667
Location: LBN
|
#4
16 Jul 2009 07:37 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
| Femen wrote: |
| Moduł zasilający pobiera z sieci(230V 50Hz, TN-S, lub TN-C) maksymalnie 20A. |
To rozumiem że w sieci TNC-S lub TT Twój zasilacz nie będzie działał skoro ich nie wymieniłeś :D
A z tych schematów to nic nie wynika, inaczej by by było gdybyś je w jednym pliku narysował, a nie w 6.
|
|
| Back to top |
|
|
sarna
Poziom 19
Joined: 24 Feb 2006
Posts: 751
|
#5
16 Jul 2009 07:48 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
| Quote: |
| Prostownik- zrealizowany na 4 diodach krzemowych, każda o nominalnym prądzie 100A i napięciu 1200V, połączone w okładzie Greatza, co daje pełnookresowy prostownik 200A. |
Chyba jednak 100A.
|
|
| Back to top |
|
|
Femen
Poziom 15
Joined: 21 Oct 2008
Posts: 225
Location: Jaworzno
|
#6
16 Jul 2009 08:01 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
| sarna wrote: |
| Quote: |
| Prostownik- zrealizowany na 4 diodach krzemowych, każda o nominalnym prądzie 100A i napięciu 1200V, połączone w okładzie Greatza, co daje pełnookresowy prostownik 200A. |
Chyba jednak 100A. |
Nie, daje to 200A jako prostownik pełnookresowy. 1 dioda daje prostownik półokresowy 100A, 2 diody daje prostownik pełnookresowy 100A, a 4 diody dają układ Greatza, czyli w tym przypadku pełnookresowy prostownik 200A.
| technics6 wrote: |
Ale krowa :) Chyba największy zasilacz na elektrodzie.
1. Nie widzę nigdzie uziemienia!
2. Stycznik pobiera 40W? Sporo. Jaki ma znamionowy prąd załączania?
Będzie z Ciebie elektryk :D |
1. Uziemienie jest. Cała obudował jest podłączona poprzez dławik przeciwzakłóceniowy do przewodu ochronnego (PEN, lub PE zależnie od układu sieci).Reszta układów również jest uziemiona.
2.Na cewce była podana jej rezystancja tak wyliczyłem z prawa Ohma.
Nie mam na chwilę dzisiejszą woltomierza(ampeomierza) na prąd zmienny, tak więc nie zmierzę ile pobiera mocy rzeczywiście.
| Moulder wrote: |
| Femen wrote: |
| Moduł zasilający pobiera z sieci(230V 50Hz, TN-S, lub TN-C) maksymalnie 20A. |
To rozumiem, że w sieci TNC-S lub TT Twój zasilacz nie będzie działał skoro ich nie wymieniłeś :D
A z tych schematów to nic nie wynika, inaczej by by było gdybyś je w jednym pliku narysował, a nie w 6. |
Ad1. Zasilacz ma możliwość zasilania z dwóch rodzai sieci zależnie o podłączenia we wtyczce trójfazowej.
Ad2. Co do schematów, nie mogę nic im zarzucić, opisałem każde urządzenie spełniające jakaś funkcję osobno, zaznaczyłem wejścia i wyjścia z każdego schematu. Jest to dosyć znaczne ułatwienie. Nikt nie będzie drukował schematu na kartce A3 jeżeli nie będzie podzielone na pojedyncze bloki funkcjonalne, Tutaj jest to wszystko podzielone i nie będzie problemm z odczytaniem, jeżeli będzie się miało przed sobą wszystkie schematy.
Pozdrawiam Kamil.
|
|
| Back to top |
|
|
Stary1952
Poziom 22
Joined: 17 Jul 2008
Posts: 2025
Location: Podkarpacie
|
#7
16 Jul 2009 08:19 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Witam .
Z tym prądem to trochę inaczej , przy mostku prostowniczym zbudowanym z 4 diód 100A średnia wartość prądu wyprostowanego będzie 190A , używamy współczynnika 1,9 , natomiast w prostownikach 3-fazowych 6-cio pulsowych ten współczynnik wynosi 2,8 . :idea:
Pozdrawiam .
|
|
| Back to top |
|
|
Google
|
| #
16 Jul 2009 08:19 |
|
|
|
|
|
| Back to top |
|
|
technics6
Poziom 22
Joined: 19 May 2007
Posts: 2274
Location: Białystok
|
#8
16 Jul 2009 08:23 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Wg. mnie jak na 14-15 latka to jest dobry początek.
Faktycznie obniżanie i podnoszenie napięcia z powrotem w generatorze WN nie ma sensu, ale kolega ma przynajmniej ograniczoną moc i separację galwaniczną.
Co do uziemiania przez dławik - bez sensu. W obwodzie uziemiającym nie powinno być ŻADNYCH elementów. Tylko przewód do ziemi.
Dodano po 1 [minuty]:
W takim dławiku podczas zwarcia może się zaindukować ogromne napięcie kiedy napięcie dostanie się na obudowę. Płyną tam przecież prądy zwarciowe!!
Dodano po 2 [minuty]:
Co do diod prostowniczych - nic tam się nie dodaje. Dioda ma 100A - prostownik ma 100A. Nieważne, czy pełno, czy pół okresowy, czy w układzie graetza.
|
|
| Back to top |
|
|
Femen
Poziom 15
Joined: 21 Oct 2008
Posts: 225
Location: Jaworzno
|
#9
16 Jul 2009 08:24 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
| technics6 wrote: |
Wg. mnie jak na 14-15 latka to jest dobry początek.
Faktycznie obniżanie i podnoszenie napięcia z powrotem w generatorze WN nie ma sensu, ale kolega ma przynajmniej ograniczoną moc i separację galwaniczną.
Co do uziemiania przez dławik - bez sensu. W obwodzie uziemiającym nie powinno być ŻADNYCH elementów. Tylko przewód do ziemi.
W takim dławiku podczas zwarcia może się zaindukować ogromne napięcie kiedy napięcie dostanie się na obudowę. Płyną tam przecież prądy zwarciowe!! |
Normy pozwalają na dołączanie dławików o małej indukcyjności w celu filtrowania zakłóceń.
|
|
| Back to top |
|
|
sarna
Poziom 19
Joined: 24 Feb 2006
Posts: 751
|
#10
16 Jul 2009 08:36 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Femen, pokaż mi jak zbudować prostownik pełnookresowy na 2 diodach, mając do dyspozycji zasilanie pojedyncze (takie ma chyba twój transformator?)
Stary1952 mógłbyś nieco rozwinąć twoją logikę z tym natężeniem? Na moje ślepe oko, podczas jednego okresu prąd płynie przez 2 diody w szeregu, to powinno zwiększać napięcie max a nie natężenie... Oczywiście mogę się mylić, jestem tylko informatykiem :)
|
|
| Back to top |
|
|
c4r0
Poziom 23
Joined: 08 Oct 2006
Posts: 2944
Location: 3miasto
|
#11
16 Jul 2009 08:42 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Co do prądu diod, każda dioda przewodzi prąd przez 10ms i przez kolejne 10 "odpoczywa". Dlatego, zakładając prąd średni diody 100A otrzymujemy prąd maksymalny 200A, to się zgadza. Pytanie natomiast brzmi czy ta dioda wytrzyma dwukrotne przeciążenie przez 10ms. Możliwe że nie, ale jeśli tak, to ten prostownik będzie działał OK przy prądzie 200A ponieważ prąd średni diody nie będzie przekraczał 100A.
|
|
| Back to top |
|
|
sarna
Poziom 19
Joined: 24 Feb 2006
Posts: 751
|
#12
16 Jul 2009 08:47 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Zazwyczaj chyba się podaje prąd maksymalny czyż nie?
|
|
| Back to top |
|
|
Femen
Poziom 15
Joined: 21 Oct 2008
Posts: 225
Location: Jaworzno
|
#13
16 Jul 2009 08:50 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Proszę, to jest prostownik. Diody w nim znajdujące się są typowo do spaawarki. Kolega sarna chyba nie rozumie konstrukcji prostownika.
|
|
| Back to top |
|
|
Guest
Poziom 26
|
#14
16 Jul 2009 09:28 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Dla diod najczęściej podawanym parametrem jest współczynnik I[AV] stanowiący ŚREDNI prąd w kierunku przewodzenia. Dlatego też w przypadku prostownika pełnookresowego można powiedzieć o dwóch obwodach w których pracują po dwie diody szeregowo w trybie 10ms praca-10ms przerwa. W tym wypadku wypełnienie płynącego prądu wynosi połowę wartości prądu pobieranego za mostkiem. Można więc powiedzieć, że dla diody 100A, prąd mogący płynąć ciągle wynosi 100A natomiast dla 200A prąd ten można przepuścić pod warunkiem zapewnienia pracy w takim trybie jaki ma miejsce w prostowniku pełnookresowym opartym na układzie Graetz'a (praca-przerwa).
Dodano po 2 [minuty]:
| Femen wrote: |
Typ diody to D-00-100R-08. Nie znalazłem żadnych katalogów tej diody w internecie. |
Prąd średni dla częstotliwości 50Hz, 100A, napięcie szczytowe 800V.
|
|
| Back to top |
|
|
Google
|
| #
16 Jul 2009 09:28 |
|
|
|
|
|
| Back to top |
|
|
reaven22
Poziom 18
Joined: 15 Jan 2003
Posts: 536
Location: Milanówek
|
#15
16 Jul 2009 09:46 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
| Femen wrote: |
Proszę, to jest prostownik. Diody w nim znajdujące się są typowo do spaawarki. Kolega sarna chyba nie rozumie konstrukcji prostownika. |
Na zdjęciu widzę po 2 diody połączone równolegle i nijak mi z tego mostek Graetza nie wychodzi.
|
|
| Back to top |
|
|
Femen
Poziom 15
Joined: 21 Oct 2008
Posts: 225
Location: Jaworzno
|
#16
16 Jul 2009 09:52 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
| reaven22 wrote: |
| Femen wrote: |
Proszę, to jest prostownik. Diody w nim znajdujące się są typowo do spaawarki. Kolega sarna chyba nie rozumie konstrukcji prostownika. |
Na zdjęciu widzę po 2 diody połączone równolegle i nijak mi z tego mostek Graetza nie wychodzi. |
Masz racje, małe uchybienie, już poprawione.
|
|
| Back to top |
|
|
inkognito09
Poziom 22
Joined: 12 Aug 2005
Posts: 1653
Location: Lublin
|
#17
16 Jul 2009 10:03 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
W prądzie chwilowym, diody (i ogólnie półprzewodniki) są w stanie przetrwać duuużo razy więcej niż normalnie. A na moje oko powinna być tu wartość "skuteczna", a nie "średnia" jak napisał kolega. Dlaczego? W przypadku napięcia, przebicie następuje prawie od razu, czyli wystarczy krótki impuls przekraczający możliwości diody i zostaje ona przebita. W przypadku prądu uszkodzenie jest spowodowane bardziej przegrzaniem, czyli PRZEPALENIEM czy to złącza, czy doprowadzeń wewnątrz diody. Weźcie sobie potężną diodę i puśćcie jej 50A gdy będzie bez radiatora - nie pożyje za długo, zwyczajnie się przegrzeje i upali po jakimś czasie pracy. Prąd diody jest to prąd który wytrzyma wg. zapewnień producenta, ale po zapewnieniu jej potężnego chłodzenia wytrzyma więcej, aż do granicy możliwości oddawania ciepła przez samą jej obudowę. Inny, trochę analogiczny przykład. Weźcie sobie 5W rezystor o dowolnej rezystancji i podłączcie go do takiego zasilania żeby wydzieliło się na nim 20W - marny jego los na dłuższą metę. Na 3,3ochma + 4,7ochma po 10W każdy wsadzonych do garnka z zimną wodą realizowałem sztuczne obciążenie wzmacniaczy po 150W i katowałem je do oporu. W najgorszych przypadkach pojawiały się pęknięcia, ale żaden się nie przepalił. Z diod 100A w układzie greetza teoretycznie można wyciągnąć 200A, ale trzeba brać pod uwagę trochę nierównomierne rozkładanie się mocy na poszczególnych diodach, więc jak na razie (wg. mnie) najbardziej sensowną wypowiedzą jest wypowiedź Stary1952 o 190A.
|
|
| Back to top |
|
|
Guest
Poziom 26
|
#18
16 Jul 2009 10:20 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Gwoli krótkiego uzupełnienia do wyjaśnienia kolegi inkognito09, mówiąc w skrócie wypełnienie płynącym prądem musi mieć tak dobrany okres, aby nie przekroczyć pojemności cieplnej elementu.
|
|
| Back to top |
|
|
-RoMan-
Poziom 25
Joined: 06 Dec 2004
Posts: 8424
Location: Opole
|
#19
16 Jul 2009 10:42 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
-> inkognito09
Pisanie o wartości skutecznej prądu ma sens jedynie w układach liniowych - dioda zdecydowanie takim układem nie jest. Stąd wszyscy producenci podają wartości prądu średniego a nie skutecznego.
Ponieważ spadek napięcia na diodzie jest słabo zależny od prądu przewodzenia - takie uproszczenie (bo niewątpliwie jest to uproszczenie) jest usprawiedliwione.
Współczynniki pisane tu dość radykalnie - na poziomie nawet 2 - dotyczą obciążeń "miękkich". W przypadku obciążenia pojemnościowego byłbym bardzo ostrożny co do tak silnego przeciążania diod.
|
|
| Back to top |
|
|
inkognito09
Poziom 22
Joined: 12 Aug 2005
Posts: 1653
Location: Lublin
|
#20
16 Jul 2009 10:48 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Hm, faktycznie trochę źle to napisałem. Mogłem napisać o wartości skutecznej mocy, bo to o nią się głównie rozchodzi patrząc na przepalanie diodek przez przegrzanie.
|
|
| Back to top |
|
|
technics6
Poziom 22
Joined: 19 May 2007
Posts: 2274
Location: Białystok
|
#21
16 Jul 2009 10:54 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
-> RoMan ale chyba zgodzisz się, że wartość prądu znamionowego 100A jest mocno związana z prądem ciągłym i stratami mocy na diodzie niż jej maksymalnym chwilowym prądem przewodzenia.
|
|
| Back to top |
|
|
Google
|
| #
16 Jul 2009 10:54 |
|
|
|
|
|
| Back to top |
|
|
-RoMan-
Poziom 25
Joined: 06 Dec 2004
Posts: 8424
Location: Opole
|
#22
16 Jul 2009 11:04 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
To jest tak oczywista oczywistość, że nie podlega dyskusji. Natomiast nie wolno nigdy zapominać, że w specyficznych warunkach pewne oczekiwania mogą nie zostać spełnione. Ja tylko zalecam ostrożność przy radykalnych twierdzeniach typu "200A!".
|
|
| Back to top |
|
|
Stary1952
Poziom 22
Joined: 17 Jul 2008
Posts: 2025
Location: Podkarpacie
|
#23
16 Jul 2009 11:53 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
| -RoMan- wrote: |
| Natomiast nie wolno nigdy zapominać, że w specyficznych warunkach pewne oczekiwania mogą nie zostać spełnione. Ja tylko zalecam ostrożność przy radykalnych twierdzeniach typu "200A!". |
To są tylko rozważania teoretyczne , żaden szanujący się elektronik nie będzie projektował urządzenia na 100% wartości katalogowych elementów . Zawsze zakłada się jakiś rozsądny zapas . To co napisałem wcześniej o tym współczynniku 1,9 to można go stosować w przypadku chwilowego maksymalnego poboru prądu , na pewno nie przy ciągłej pracy .
Pozdrawiam .
|
|
| Back to top |
|
|
Mark II
Poziom 15
Joined: 12 Mar 2006
Posts: 237
Location: Bytom
|
#24
16 Jul 2009 15:37 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
| Femen wrote: |
| sarna wrote: |
2. Stycznik pobiera 40W? Sporo. Jaki ma znamionowy prąd załączania?
|
2.Na cewce była podana jej rezystancja tak wyliczyłem z prawa Ohma.
Nie mam na chwilę dzisiejszą woltomierza na prąd zmienny, tak więc nie zmierzę ile pobiera mocy rzeczywiście.
|
Tyle, że na cewkach podaje się rezystancję dla prądu stałego. Nie można więc wprost policzyć, ze znanego prawa, mocy pobieranej przez cewkę stycznika. W przypadku cewek przeznaczonych do zasilania prądem przemiennym istotna jest jej indukcyjność i w dodatku nie jest ona stała.
Indukcyjność cewki ma znacznie mniejszą wartość gdy styki stycznika są otwarte. Wówczas zwora jest odsunięta od jarzma na dość dużą odległość, rdzeń posiada więc sporą szczelinę która drastycznie ogranicza indukcyjność cewki, praktycznie do dziesiątych części wartości dla stanu zamkniętego. W tym momencie wartość mocy pobieranej przez cewkę można rzeczywiście ocenić na podstawie jej rezystancji. Gdy natomiast zwora zostanie przyciągnięta, szczelina zostaje zredukowana niemal do zera i indukcyjność rośnie, spada prąd pobierany przez cewkę i zmienia się charakter pobieranej mocy, będzie dominowała składowa indukcyjna.
Z tym faktem wiąże się zjawisko "forsowania" zamykania styków stycznika. Bowiem gdy zwora jest odsunięta, cewka pobiera duży prąd, wytwarzając strumień magnetyczny o dużym natężeniu, co powoduje szybkie przyciągnięcie zwory. Efekt ten nie występuje w stycznikach zasilanych prądem stałym i tam dla uzyskania efektu forsowania stosuje się czasem opory "oszczędnościowe" włączane w szereg z cewką po przyciągnięciu zwory lub uzwojenie podzielone na część niskoomową i wysokoomową, w tym samym celu.
|
|
| Back to top |
|
|
Czebu
Poziom 17
Joined: 19 Jun 2009
Posts: 392
Location: a raczej kraj Polska
|
#25
16 Jul 2009 18:12 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Femen. Gratuluje pomysłu. Mam jedno, ale...
Wydaje mi się, że ten granatowy elektrolityczny kondensator 22000uF jest już zużyty. Wygląda na napuchnięty. Tak ja to widzę na zdjęciu. Może się mylę.
|
|
| Back to top |
|
|
Femen
Poziom 15
Joined: 21 Oct 2008
Posts: 225
Location: Jaworzno
|
#26
16 Jul 2009 19:06 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
| piotr_kadlubowski wrote: |
Femen. Gratuluje pomysłu. Mam jedno, ale...
Wydaje mi się, że ten granatowy elektrolityczny kondensator 22000uF jest już zużyty. Wygląda na napuchnięty. Tak ja to widzę na zdjęciu. Może się mylę. |
Ten kondensator nie jest zużyty, ani w jakikolwiek sposób uszkodzony. Ma jedynie tak wydęty plastikowy kapturek.
Hmm, kosztorys, to tak:
Trafo-200zł.
Prostownik 100zł.
Obudowa- 120zł.
Przewody i itp. - 60zł.
Przełącznik podzakresów- 45zł.
Wył. główny 25zł.
Transformator pomocniczy- 40zł.
Stycznik- 40zł.
Wył. silnikowy 65zł.
Sklejka i lakiery- 30zł.
Śruby- 30zł.
Elektronika- 50zł.
Neonówki- 10zł.
Woltomierze- 30zł.
Inne-120zł.
Razem 965zł.
Pewnie będzie tego więcej, tylko zapomniałem czegoś;]
P.S. Na wszystko zarobiłem sobie sam, wszystko zrobiłem sam, między innymi dla tego budowa trwała tak długo., ale satysfakcja z powodzenia jest ogromna.
|
|
| Back to top |
|
|
hvelektronik
Poziom 16
Joined: 14 Mar 2009
Posts: 341
Location: Krakuszowice
|
#27
16 Jul 2009 21:51 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Witam Ciekawy projekt zastanawiam się co cie zainspirowało do budowy zasilacz o tak dużej mocy i jakie masz plany na przyszłość związane z tym projektem?
|
|
| Back to top |
|
|
Femen
Poziom 15
Joined: 21 Oct 2008
Posts: 225
Location: Jaworzno
|
#28
16 Jul 2009 22:19 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
| hvelektronik wrote: |
| Witam Ciekawy projekt zastanawiam się co cie zainspirowało do budowy zasilacz o tak dużej mocy i jakie masz plany na przyszłość związane z tym projektem? |
Pomysł przyszedł sam, gdy nie starczyło zasilanie 80W, potem 200W i 400W. Wcześniejsze zasilacze służyły do dostarczenia energi elektrycznej do przetwornicy ZVS Flyback i Half Brigde. Co do przyszłośći, to jeszcze zobaczymy.
|
|
| Back to top |
|
|
RAFAŁ.M
Poziom 12
Joined: 23 Apr 2007
Posts: 99
Location: Warszawa
|
#29
17 Jul 2009 00:54 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Projekt ciekawy ,ale może lepiej było przeprojektować ZVS-a na zasilanie z wyższego napięcia i dać zwykły autotransformator. Przy większych napięciach popłyną niższe prądy i straty mocy będą mniejsze.Dodatkowo autotransformatorem można regulować napięcie płynnie od zera.
|
|
| Back to top |
|
|
parafka
Poziom 18
Joined: 22 May 2004
Posts: 497
Location: Olsztyn
|
#30
17 Jul 2009 09:37 Re: Moduł zasilający 4.6kVA, dużo zdjęć. |
|
|
|
Femen:
Gratuluję wiedzy i zaangażowania, bo jak na 15latka to już dużo zrobiłeś i żyjesz.
Chciałbym Cię tylko uświadomić, że w przypadku śmiertelnego porażenia prądem dodatkową karą dla Twoich rodziców będzie kara pozbawienia wolności za brak właściwej opieki nad niepełnoletnim.
Proponuję zaczekać z tymi 4kVA jeszcze ze 3 latka a uchronisz rodziców przed prawnym smrodem, który im teraz szykujesz.
Pozdrawiam!
Trzymam kciuki za Twoje projekty, ale proszę, wstrzymaj się trochę a będą z Ciebie ludzie.
|
|
| Back to top |
|
|
