agentviperpl
Poziom 9
Joined: 18 Nov 2009
Posts: 32
Location: ....
|
 #151
27 Apr 2010 09:16 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j |
|
|
|
| mirekk36 wrote: |
dioda sygnalizująca napięcie 3,3V za stabilizatorem
 |
czy to jest dioda smd która sygnalizuje napięcie 3,3V?
a na wyjściu 10pin-ów jest to podłączanie do urządzenie AVR?
mam pytanie czym lutujesz zwykłą lutownica czy specjalny urządzenie?
|
|
| Back to top |
|
 |
mirekk36
Poziom 25
Joined: 17 Jun 2006
Posts: 8706
Location: Szczecin
|
#152
 27 Apr 2010 09:58 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j |
|
|
|
agentviperpl --> tak jest to zwykła dioda SMD o rozmiarach 1260.
Na wyjściu jest po prostu tyle pinów bo tak pasowało mi je umiejscowić w rozwiązaniu prototypowym na potrzeby wtykania w płytkę stykową.
Oczywiście lutuję wszystko sam i to zwykłą - typową lutownicą jakich jest pełno z cienkim grotem i jakąś regulacją temperatury - to wszystko.
Poniżej masz link do ostatecznej już finalnej wersji tej karty sieciowej ;)
http://www.elektroda.pl/rtvforum/viewtopic.php?t=1644963&highlight=
ona też była w pełni własnoręcznie lutowana tą samą lutownicą.
|
|
| Back to top |
|
|
agentviperpl
Poziom 9
Joined: 18 Nov 2009
Posts: 32
Location: ....
|
#153
27 Apr 2010 11:59 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j |
|
|
|
dziękuję mirekk36 już teraz rozumiem ;)
|
|
| Back to top |
|
|
Nevasith
Poziom 7
Joined: 31 May 2009
Posts: 21
|
#154
02 Oct 2010 14:25 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j |
|
|
|
Może i ja się nieśmiało dołączę do tematu...
Mam zamiar zrobić prosty server www na atmega32. Otworzyć w przeglądarce, kliknąć na odnośnik i włączyć/wyłączyć ekspres do kawy.
Jako że nie wiem jeszcze jak będzie wyglądała sprawa gniazda RJ45 (staram się położyć łapy na jakimś starym switchu) postanowiłem wrzucić zwykły connector 2x5 żeby połączyć płytkę PCB z inną- zawierającą RJ45 i jeżeli będzie trzeba to też zewnętrzną magnetykę i dławik. Domyślam się, że muszę dodać linię 3.3V do connectorka żeby tam podciągać napięcie tak jak pokazywali na tuxgraphics.org
Założyłem diody i zworki, na wypadek gdybym był zmuszony użyć RJ45 bez tego.
Drugi connector ma podłączyć ten układ do Atmega32 - tam też zainstaluje bufor.
Od siebie dodałem decoupling capacitor do każdego wejścia zasilania(nie mam absolutnie cienia pojęcia jak to się nazywa po Polsku, chodzi o kondensator podłączony miedzy nóżką zasilania a ziemią odfiltrowując AC).
Bardzo proszę o skontrolowanie schematu i sugestie/rady
PS - projekt jest nieco dziwny (nienaturalnie wysoka modularność) bo chce za wszelką cenę zminimalizować rolę płytki PCB (zwykle używam tych płytek z dziurami gdzie tylko przetykam części i łączę kabelkami, ale niestety udało mi się zdobyć ENC28J60 typu SMT, a tego nijak nie da się zaczepić na takiej płytce...
|
|
| Back to top |
|
|
marspox
Poziom 7
Joined: 22 Nov 2008
Posts: 21
|
#155
01 Feb 2012 19:33 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
mirekk36 mógłbyś wrzucić dodatkowo plik .sch do eagla aby nie rysować schematu od podstaw. z góry wielkie dzięki
|
|
| Back to top |
|
|
mirekk36
Poziom 25
Joined: 17 Jun 2006
Posts: 8706
Location: Szczecin
|
#156
01 Feb 2012 20:50 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
| marspox wrote: |
| mirekk36 mógłbyś wrzucić dodatkowo plik .sch do eagla aby nie rysować schematu od podstaw. z góry wielkie dzięki |
No a co by ci dał mój schemat *.sch jak w nim jest kilka elementów z moich własnoręcznie tworzonych bibliotek elementów *.lbr ?
|
|
| Back to top |
|
|
marspox
Poziom 7
Joined: 22 Nov 2008
Posts: 21
|
#157
02 Feb 2012 22:20 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|

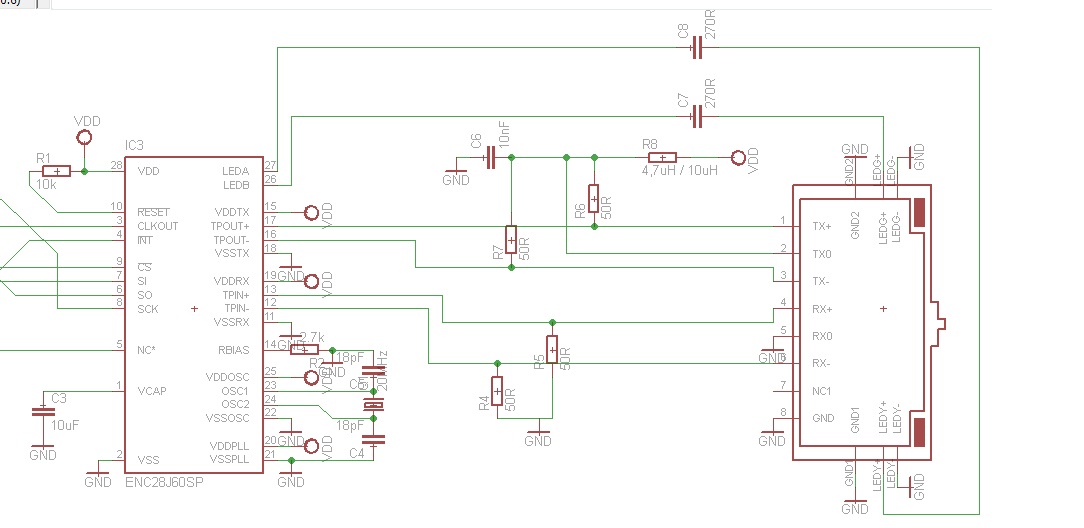

Mógł by ktoś zerknąć czy dobrze podłączyłem złącze rj45. Schemat tworzyłem na podstawie schematu zamieszczonego na początku tematu.
Ps. czy ten dławik 4.0uH może zostać zastąpiony 4.7uH bo z tego co widzę 4.0uH ciężko dostać z góry dziękuje za pomoc
|
|
| Back to top |
|
|
Google
|
| #
02 Feb 2012 22:20 |
|
|
|
|
|
| Back to top |
|
|
mirekk36
Poziom 25
Joined: 17 Jun 2006
Posts: 8706
Location: Szczecin
|
#158
02 Feb 2012 22:46 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
hyhyhy no fajnie fajnie. Schemat ok tylko co robią te c8 i c7 zamiast rezystorów - do diod LED ??? ;) śmiesznie to troszkę wygląda.
A dławik może być praktycznie dowolny. 4,7uH, 10uH, 5uH cokolwiek.
|
|
| Back to top |
|
|
marspox
Poziom 7
Joined: 22 Nov 2008
Posts: 21
|
#159
03 Feb 2012 12:38 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
Wiem właśnie szukałem elementów w eaglu 0805 (smd) i zamiast wybrać oporniki to wybrałem kondensatory :P , poprawiłem to już, dzięki bardzo za sprawdzenie schematu płytkę pcb już zaprojektowałem będę trawił i lutował w przyszłym tyg:) Jeszcze raz wielkie dzięki
pozdro
|
|
| Back to top |
|
|
wojtekr
Poziom 14
Joined: 17 Nov 2005
Posts: 167
Location: w-wa
|
#160
07 Feb 2012 16:48 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
Witam, czy może mi ktoś podpowiedzieć jak sprawdzić status ENC'a chodzi mi o odpowiednik transmisji do localhosta to znaczy czy rzeczywiście w danej chwili można coś wysłać lub odebrać na TCP.
LLSTAT w rejestrze PHSTAT1 zdaje się odpowiada za link ale to trochę za mało.
Nie wiem czy coś z PHSTAT2 czy możecie podpowiedzieć jak inaczej można to zrobić?
|
|
| Back to top |
|
|
byxu
Poziom 13
Joined: 15 Sep 2010
Posts: 138
Location: Rzeszów
|
#161
05 Mar 2012 23:19 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
Mam takie pytanie, tam na tej stronie autor użył mikrokontrolera atmega88, czy bezproblemowo mogę użyć atmegę8? Taką mam tylko w domu, niewiem czy jest sens kupować 88 tylko po to by uruchomić i sprawdzić czy działa?
|
|
| Back to top |
|
|
mirekk36
Poziom 25
Joined: 17 Jun 2006
Posts: 8706
Location: Szczecin
|
#162
06 Mar 2012 00:02 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
Można spokojnie użyć m8 ;)
|
|
| Back to top |
|
|
byxu
Poziom 13
Joined: 15 Sep 2010
Posts: 138
Location: Rzeszów
|
#163
06 Mar 2012 18:53 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
Niewiem gdzieś wyczytałem że czasami program z atmegi88 może nie działać na atemdze8 z powodu różnic w rejestrach, ale skoro mówisz, że będzie śmigać to wierzę :wink: A i jeszcze jedno jak by to grało jak bym podłączył układ enc28j60 bezpośrednio do spi w atmedze, bez układu 74ac125? Z tego co wiem to ten enc28j60 jest przystosowany do sygnałów 5V, mimo że jest zasilany z 3,3V.
|
|
| Back to top |
|
|
Google
|
| #
06 Mar 2012 18:53 |
|
|
|
|
|
| Back to top |
|
|
mlody.elek
Poziom 11
Joined: 27 Sep 2008
Posts: 60
|
#164
07 Mar 2012 22:52 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
U mnie chodzi na m8, ale dopóki dostęp jest z sieci lokalnej. Udostępnienie użytkownikom Internetu wyświetlania strony skutkuje przywieszaniem się m8.
Między atmegą a ENC mam konwerter napięć.
|
|
| Back to top |
|
|
Google
|
| #
07 Mar 2012 22:52 |
|
|
|
|
|
| Back to top |
|
|
byxu
Poziom 13
Joined: 15 Sep 2010
Posts: 138
Location: Rzeszów
|
#165
07 Mar 2012 23:31 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
Rozumiem, dobra to teraz chyba zabiorę się za robotę a jak bedą problemy to się w tym wątku pewnie jeszcze odezwę.
|
|
| Back to top |
|
|
marspox
Poziom 7
Joined: 22 Nov 2008
Posts: 21
|
#166
21 Apr 2012 16:26 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
Mam pytanie czy ta konwersja napięć jest potrzebna bo mam płytkę z arduino ENC28J60 no i działał fajnie a teraz się wiesza i nie chce ruszyć dodam ze atmega 644p taktowana jest kwarcem 16MHz. Czasem jest tak ze jak juz ruszy serwer to działa przez 30 min. wcześniej potrafił działać przez 4h a teraz pingując dostaję odpowiedź od routera host docelowy jest nieosiagalny?:/ z góry dziękuje za pomoc
|
|
| Back to top |
|
|
mirekk36
Poziom 25
Joined: 17 Jun 2006
Posts: 8706
Location: Szczecin
|
#167
21 Apr 2012 17:46 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
Ja tam zawsze używam konwersji - ale tym razem na scalakach 74LVC125 i nigdy, podkreślam NIGDY nie mam problemów. A urządzona z taką moją kartą działają nieprzerwanie hmmm na dzień dzisiejszy to już będzie z 1,5 roku co najmniej ;) - zobacz:
http://www.elektroda.pl/rtvforum/viewtopic.php?t=1644963&highlight=
|
|
| Back to top |
|
|
marspox
Poziom 7
Joined: 22 Nov 2008
Posts: 21
|
#168
23 Apr 2012 15:59 Re: ETHERNET - "karta sieciowa" SPI dla AVR enc28j60 |
|
|
|
Zastosowalem bufor trojstanowy 74HC125, serwer teraz startuje za kadym razem po resecie procka, wczesniej nie mogl wystartowac. Jak na razie dziala plynnie od 4h dam znac czy do jutra nie zawiesi sie. Tak wiec STOSOWAC BUFORY TROJSTANOWE!!!!:p
|
|
| Back to top |
|
|
