    Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów)


    Celem projektu było wykonanie prostownika 12V 16A do ładowania dużych akumulatorów ołowiowych który nie wydziela w postaci ciepła więcei niż w postaci prądu ładowania. Układ jest na tyle uniwersalny że można by go w zasadzie wykorzystać do sterowania prądem spawarki itp. Wielkość prądu zależy tu od mocy transformatora, tyrystorów i diod prostowniczych. Równie dobrze mogło by to być 100A 24V itd

    Pomysł powstał bo posiadałem większość drogich elementów z demontażu:
    - bliżej nieznany ogromny transformator 380/24V 20A (który po podłączeniu do 230V daje 18,5V na wyjściu)
    - 2 tyrystory 50A 1200V
    - 3 diody 40A 300V
    - 2 duże radiatory z jakichś przetwornic
    - wentylator PC
    - amperomierz, woltomierz
    - bezpiecznik energetyczny 25A

    Oprócz układu zasugerowanego przez WojcikW w poście http://www.elektroda.pl/rtvforum/topic1238130.html nie znalazłem na elektrodzie projektu ładowarki tyrystorowej której dodatkowym "celem" nie było by świecenie żarówkami, dogrzewanie pomieszczenia rezystorem o mocy 150W, tranzystorem-grzejnikiem w szereg z akumulatorem itp. Wspomniany układ został dość mocno przerobiony w celu wyeliminowania drugiego transformatora sieciowego, umożliwienia montażu obu tyrystorów na jednym radiatorze a diod na drugim.

    Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów)

    Układ sterujący jest zasilany z tego samego uzwojenia transformatora co ładowany akumulator. Tranzystor Q1 jest detektorem przejścia przez zero i steruje przerzutnikiem monostabilnym U1B którego zadaniem jest generowanie impulsu o długości regulowanej potencjometrem P1. Koniec tego impulsu z kolei wyzwala przerzutnik U1A który generuje impulsy o stałej długości ok 200uS (zalecana długość dla tyrystorów). Impuls ten po przetransformowaniu steruje tyrystorami.


    Poniżej przebiegi, górny z detektora przejścia przez zero, dolny z wyjścia U1A przy różnych wartościach P1:
    Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów) Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów)

    Transformator impulsowy spełnia tu dwie role:
    - separacja galwaniczna bramek i katod obu tyrystorów od siebie
    - separacja galwaniczna układu sterującego od tyrystorów
    Jednak dzięki temu oba tyrystory mogłem zamontować na tym samym radiatorze bez przekładek izolacyjnych, a układ sterujący mogłem zasilać tym samym napięciem co tyrystory. Ponadto 3 diody prostownicze mocy również można przykręcić do wspólnego radiatora bez przekładek izolacyjnych. Uprościło to znacząco montaż i zmniejszyło ilość radiatorów do 2. Dodatkowo tranzystor Q2 sterowany krótkimi impulsami nie grzeje się - radiator założyłem ale okazał się być zbędny.

    Transformator ma 3x 200 zwojów fi 0,3mm na rdzeniu ferrytowym. Ilość zwojów i grubość drutu nie jest specjalnie krytyczna i może zależeć od napięć i typu tyrystorów.

    Z układu sterownika przejdźmy do całego układu:
    Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów)
    WAŻNE: nie możemy skrzyżować par zacisków Tr1-G1 i Tr2-G2 bo tyrystory zostaną uszkodzone!!!
    Ponieważ tyrystory mają śrubę montażową na anodzie a diody na katodzie to można je zakręcić do wspólnych radiatorów bez przekładek izolacyjnych (tzn diody do jednego, tyrystory do drugiego).

    Dioda D3 i dławik L1 są opcjonalne ale mocno wskazane. Dławik służy do wygładzania szpilek prądu ładowania. Bo mimo że wartość średnia byłaby np 5A to szpilki mogłyby mieć po 25A co może niekorzystnie wpłynąć na akumulator. Czy wpływa niekorzystnie? Nie wiem.
    Jeśli zastosujemy dławik to musimy też zastosować diodę D3. Zamyka ona przepływ prądu indukowanego w dławiku i umożliwia wyłączenie tyrystorów. D3 i L1 spełniają tu więc podobną rolę jak w przetwornicy step-down w której elementem kluczującym są tyrystory.

    Dławik nawinąłem na rdzeniu starego transformatora coś około 150W drutem fi 2mm nawiniętym "do oporu". Dławik musi posiadać szczelinę powietrzną 0,5 - 1mm co było łatwe w realizacji bo był to rdzeń o kształcie 2U.

    Przebiegi prądu na wyjściu obciążonym żarówką 12V100W bez dławika:
    Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów) Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów) Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów) Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów)

    Oraz z dławikiem:
    Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów) Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów) Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów)
    Jak widać nastąpiło wygładzenie dużych impulsów prądu i powstanie składowej stałej ktora bez diody D3 nie pozwoliłaby wyłączyć tyrystorów.

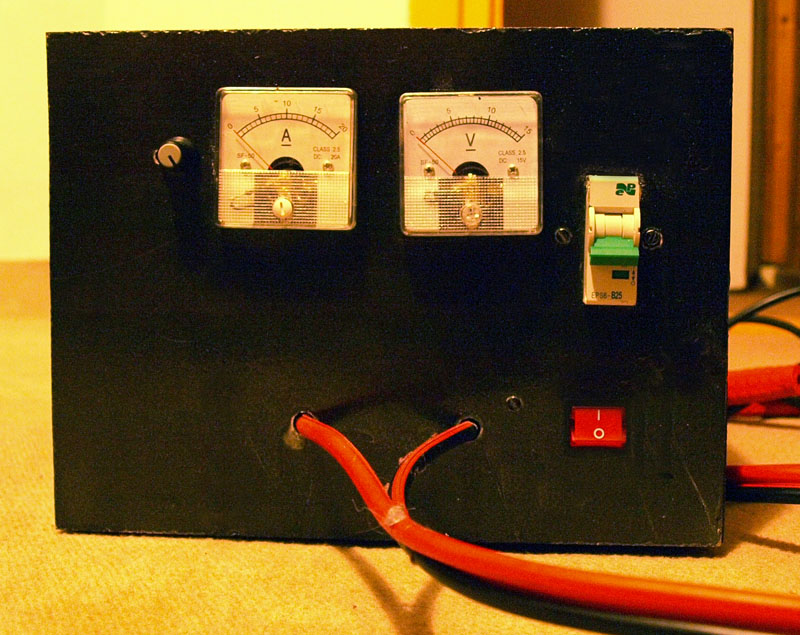

    Teraz obudowa całej ładowarki - została wykonana z niepalnych płyt skręconych kątownikami i śrubami. Znalazły się tam też oczywiście bezpieczniki. Jako bezpiecznik po stronie wtórnej klasyczny bezpiecznik energetyczny.

    Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów) Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów) Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów) Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów)

    płytka sterownika:
    Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów) Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów)
    Radiator na tranzystorze Q2 okazał się być zbędny. Na stabilizatorze 5V był letni po 30min pracy.

    Projekt w formacie Protel DXP oraz wydruk płytki w formacie PDF:
  • #2 27 Oct 2009 08:36
    lechoo
    Level 39  
    Helpful post? (0)
    Z oznaczeń początków uzwojeń transformatora sterującego wynika, że na bramkach tyrystorów będą pojawiały się impulsy ujemne zamiast prawidłowo dodatnich...
  • #3 27 Oct 2009 09:02
    Czesiek
    Level 28  
    Helpful post? (0)
    Układy wyzwalania tyrystory powinny być uzupełnione w rezystor szeregowo 12-15om i zaporowo dioda 1Nxxxx równolegle do GK. Oszczędzi to wydatku na tyrystory. :)
  • #4 27 Oct 2009 10:10
    Krater28
    Level 17  
    Helpful post? (0)
    Witam
    Do układu wyzwalania tyrystorów trzeba dodać parę elementów.
    Szeregowo z diodą D6 powinien być jakiś opornik z zakresu 33~82Ω, i szeregowo z rezystorami R6,R7 powinny być wstawione KONIECZNIE diody - zabezpieczy to tyrystory. Przekonałem się na własnej skórze o tym kiedy uwaliło tyrystor 160A. Na bramkę nie mogą trafiać ujemne impulsy! W spawarkach wstawiane są też dodatkowo pomiędzy anodę i katodę tyrystora rezystor i kondensator połączone szeregowo.
    Popraw schemat w pierwszym poście i będzie git.
  • #5 27 Oct 2009 10:13
    cefaloid
    Level 28  
    Topic author Helpful post? (0)
    Czesiek wrote:
    Układy wyzwalania tyrystory powinny być uzupełnione w rezystor szeregowo 12-15om i zaporowo dioda 1Nxxxx równolegle do GK. Oszczędzi to wydatku na tyrystory. :)

    Przecież jest taki rezystor dla każdego z tyrystorów. Oznaczone R6 i R7 na schemacie.
    Jest też dioda D6 (UF4007) po stronie pierwotnej transformatora sterującego tyrystory. Po jej zastosowaniu sprawdzałem wszystko oscyloskopem i po stronie wtórnej nie ma przepięć w kierunku zaporowym na GK. Oscylogramy mogę dorzucić.

    Ale faktycznie przy tyrystorach większych mocy może różnie być.
    Poprawię schematy - dołożę elementy sugerowane przez użytkowników Czesiek i Krater28.

    Przy impulsach o tej szerokości dioda 1Nxxxx jest chyba za wolna żeby coś dawała jako zabezpieczenie. To chyba musi być szybsza dioda i niekoniecznie o prądzie 1A???

    lechoo wrote:
    Z oznaczeń początków uzwojeń transformatora sterującego wynika, że na bramkach tyrystorów będą pojawiały się impulsy ujemne zamiast prawidłowo dodatnich...

    Tak, racja, dziękuję za poprawkę - poprawiłem schemat.
  • #6 27 Oct 2009 10:18
    joozwa
    Level 31  
    Helpful post? (0)
    Witam
    Konstrukcja bardzo dobrze wykonana, a sam układ fajny i prosty.
    Najbardziej kłopotliwym elementem jego jest chyba trafo separujące. I tu mam pytanie, na jakim rdzeniu wykonałeś to trafo - wygląda mi na M42/29 ... Ile zwojów mają uzwojenia? Czy na karkasie tego rdzenia zmieści się 600 zwojów drutem 0,3mm?
    I jeszcze prośba - czy Autor mógłby zamieścić projekty PCB w formacie .pdf?
    Pozdrawiam
  • #7 27 Oct 2009 11:24
    Krater28
    Level 17  
    Helpful post? (0)
    cefaloid wrote:
    Przy impulsach o tej szerokości dioda 1Nxxxx jest chyba za wolna żeby coś dawała jako zabezpieczenie. To chyba musi być szybsza dioda i niekoniecznie o prądzie 1A???

    Mam schematy fabrycznych spawarek i tam są używane diody BYP401
    Diody nie są drogie więc można wstawić coś szybszego i popularnego.
    Przy większych tyrystorach rezystory R6,R7 powinny mieć mniejszą wartość: 10~15Ω.
  • #8 27 Oct 2009 13:13
    Removed
    Helpful post? (0)
    Witam, skoro do tej pory na elektrodzie nie było prostego i taniego prostownika na tyrystorze to pozwolę sobie zamieścić sprawdzoną wielokrotnie i pewną konstrukcję a przy tym bardzo prostą. Naprawiałem raz coś takiego i tak mi się spodobało to rozwiązanie, że go przerysowałem. Producenta nie pamiętam ale chyba się nie obrazi.

    Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów)
  • #9 27 Oct 2009 15:08
    bolek
    Specjalista - oświetlenie sceniczne
    Helpful post? (0)
    A nie lepiej tyrystory sterować "optoczymś"?
  • #10 27 Oct 2009 15:17
    melon
    Level 26  
    Helpful post? (0)
    Czy nie lepiej zasilanie sterownia pobrać z przyłączonego akumulatora?
    zapobiega to przypadkowym zwarciom zacisków prądowych.
    Kiedyś zrobiłem podobny prostownik ale na transformatorze z podwójnym uzwojeniem wtórnym w układzie dwu połówkowym czyli tylko dwa tyrystory i tam układ zaczynał pracować dopiero gdy podłączyło się akumulator.
    Schemat pochodził z czasopisma Radio Elektronik lata 80 lub 90 i do dziś nie mogę go nigdzie znaleźć.
  • #11 27 Oct 2009 16:58
    MM47
    Level 10  
    Helpful post? (+2)
    Witam.
    Podobny sterownik przedstawiłem:
    http://www.elektroda.pl/rtvforum/topic1420051.html
    Zastosowanie małego transformatora do zasilania sterownika pozwoliło na rezygnację z transformatora sterującego.
    Przy tego typu ładowarkach bez automatycznej kontroli ładowania, cykl ładowania albo jego końcówka musi być kontrolowana przez użytkownika, gdyż może dojść do przeładowania akumulatora.

    Pozdrowienia MM47
  • #12 27 Oct 2009 18:44
    wladi.klimek
    Level 18  
    Helpful post? (+1)
    Kolega melon miał zapewne na myśli schemat prostownika zamieszczonego w"Radioelektronik Audio-HiFi-Video" nr 5 z 1993r.Zasilacze zrobione w oparciu o ten schemat "śmigają" do dzisiaj.
  • #13 27 Oct 2009 20:24
    melon
    Level 26  
    Helpful post? (0)
    wladi.klimek wrote:
    Kolega melon miał zapewne na myśli schemat prostownika zamieszczonego w"Radioelektronik Audio-HiFi-Video" nr 5 z 1993r.Zasilacze zrobione w oparciu o ten schemat "śmigają" do dzisiaj.


    Jeżeli ktoś ma skan tego artykułu to proszę o udostępnienie.
  • #14 27 Oct 2009 20:36
    ajnsztajn1992
    Level 12  
    Helpful post? (0)
    Stan 16 czy to układ na 250v Ac i ile daje A ?
  • #15 27 Oct 2009 21:57
    vorlog
    Level 32  
    Helpful post? (0)
    cfaloid, ciekawy układ, teraz mi zabiłeś klina, jak to wykonać w wersji dla mostka trzech diod i trzech tyrystorów, bo mam niedokończoną spawarkę trójfazową, dawno mi coś takiego chodzi po głowie- ciekaw jestem, jak w taki sposób wykonany transformator impulsowy dawałby radę, czy nie lepiej byłoby wykonać trzy transformatorki z uzwojeniami pierwotnymi w szeregu...
  • #16 27 Oct 2009 22:41
    cefaloid
    Level 28  
    Topic author Helpful post? (0)
    Naniosłem sugerowane poprawki na schemat, poprawiłem projekt płytki. Wmontowałem dodatkowe elementy w prostownik. Działa ładnie :)

    Co do transformatorka impulsowego - ilość zwojów jest dobrana "bo tak", pewnie tak samo zachowa się transformatorek 3x 200 zwojów jak 3x 100. Nic nie stoi na przeszkodzie by przekładnia była inna niż 1:1, np. 200zw pierwotne, 2x 50 wtórne. Wówczas pozostanie tylko dobrać rezystory przy bramkach tak by prąd bramki był optymalny. Dzięki temu ktoś może użyć jakiegoś gotowego transformatorka.

    vorlog wrote:
    cfaloid, ciekawy układ, teraz mi zabiłeś klina, jak to wykonać w wersji dla mostka trzech diod i trzech tyrystorów, bo mam niedokończoną spawarkę trójfazową, dawno mi coś takiego chodzi po głowie- ciekaw jestem, jak w taki sposób wykonany transformator impulsowy dawałby radę, czy nie lepiej byłoby wykonać trzy transformatorki z uzwojeniami pierwotnymi w szeregu...


    Tak na szybko wymyśliłem:
    Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów)

    3 optoizolatory połączone w trójkąt generują impulsy o szerokości połowy sinusoidy do sterowania poszczególnych tyrystorów. Na wejściu daj nie zwykłe diody jak narysowałem a zenerki jakieś żeby nie popalić led w optoizolatorze. A dalej tak jak u mnie czyli po jednym 74123 na fazę, po jednym transformatorze, tyle że dwu uzwojeniowym.
    Do regulacji opóźnienia impulsu "na raz" - nietypowo dałbym lustro prądowe na tranzystorkach pnp np BC550. Będą one powtarzały prąd płynący przez rezystor w kolektorze pierwszego z nich. A ten jest regulowany. I o to chodzi.

    Wszystkie elementy musisz policzyć bo narysowałem tylko ideę.
    Do zasilania części sterującej możesz użyć tego samego transformatora i małego mostka 6 diodowego - bo zarówno wejście i wyjście jest tu separowane i nic się nie stanie :)
  • #17 27 Oct 2009 22:46
    Removed
    Helpful post? (0)
    ajnsztajn1992 wrote:
    Stan 16 czy to układ na 250v Ac i ile daje A ?


    No raczej to jest prostownik do akumulatorów 12V i na 6V też używałem a zasilany jest z transformatora około 20V . Prąd zależy od tyrystora i oczywiście od transformatora. Wykonałem kilka wersji i spokojnie daje nawet 40A i więcej. Dodam jeszcze, że jest to kompletny schemat (oprócz trafa i pirdółek typu włącznik, bezpiecznik itp) i nie potrzeba żadnej diody separującej, działa z akumulatorem i bez.
  • #18 30 Oct 2009 19:30
    cefaloid
    Level 28  
    Topic author Helpful post? (0)
    Zbadałem przebiegi na bramkach tyrystorów.
    Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów)

    Przeprowadziłem próbę: Ładowanie akumulatorów 160Ah przez 14h prądem 20A. Radiatory prostownika są lekko ciepłe, ale schładza je wentylator - żeby nie hałasował podłączony w szereg z rezystorem 220om.
  • #19 01 Nov 2009 11:23
    melon
    Level 26  
    Helpful post? (0)
    cefaloid wrote:

    Przeprowadziłem próbę: Ładowanie akumulatorów 160Ah przez 14h prądem 20A. Radiatory prostownika są lekko ciepłe, ale schładza je wentylator - żeby nie hałasował podłączony w szereg z rezystorem 220om.


    A nie powinno się ładować takiego akumulatora prądem 16A przez 10h?
    Ostatnio ładowałem nowy akumulator 225Ah prądem 10A (na więcej nie pozwalał prostownik) i naładował się do 14,4V w niecałe 18h i do tego wystąpił wizualny objaw naładowania czyli lekkie gazowanie.
  • #20 02 Nov 2009 00:48
    cefaloid
    Level 28  
    Topic author Helpful post? (0)
    [quote="melon"]
    cefaloid wrote:

    A nie powinno się ładować takiego akumulatora prądem 16A przez 10h?
    Ostatnio ładowałem nowy akumulator 225Ah prądem 10A (na więcej nie pozwalał prostownik) i naładował się do 14,4V w niecałe 18h i do tego wystąpił wizualny objaw naładowania czyli lekkie gazowanie.


    A powinno... :D
    Ale ładowałem 2 akumulatory jeden po drugim aż do napięcia 14,5V. 20A jako test prostownika, akumulatorom nic się nie stanie bo to niewielka nadwyżka. I były rozładowane a nie nowe (= naładowane).
  • #21 02 Nov 2009 16:51
    lechoo
    Level 39  
    Helpful post? (0)
    Do spawarki to przeciętnie nadaje się taki sterownik. Porządny regulator posiada bocznik do pomiaru prądu i sprzężenie zwrotne, aby utrzymywać stałą zadaną wartość prądu niezależnie od długości łuku:

    Ładowarka tyrystorowa 12V 20A (lub sterownik tyrystorów)
  • #22 03 Nov 2009 09:59
    cefaloid
    Level 28  
    Topic author Helpful post? (0)
    lechoo wrote:
    Do spawarki to przeciętnie nadaje się taki sterownik. Porządny regulator posiada bocznik do pomiaru prądu i sprzężenie zwrotne, aby utrzymywać stałą zadaną wartość prądu niezależnie od długości łuku


    Tak, to prawda. Miałem zastosować taką właśnie stabilizację prądu w ładowarce ale ponieważ miała służyć sporadycznie i to świadomemu użytkownikowi to nie chciało mi się i postawiłem na prostotę.

    Jeszcze jedna uwaga. Zamiast nawijać transformator sterujący można zastosować 2 niedrogie dławiki 2X27mH http://elektroniksc.com.pl/?sGrupa=D%A3AWIKI+CE&p=main&str=1 lub inne podobne dławiki przeciwzakłóceniowe.
  • #23 02 Apr 2010 14:19
    cefaloid
    Level 28  
    Topic author Helpful post? (0)
    Właśnie otrzymałem "recenzję" ładowarki po kilku miesiącach używania:

    W zimie na mrozach była używana do wspomagania rozruchu samochodów. Nawet pomimo zupełnie rozładowanego akumulatora i dłuższych prób kręcenia rozrusznik ładnie kręcił a prostownik nie uszkodził się. Wygląda na to że dorywczo można z niej wyciągnąć o wiele więcej jak te 20A i jest dość odporna na ekstremalne warunki pracy.
  • #24 11 Dec 2010 14:49
    CCcom
    Level 9  
    Helpful post? (0)
    Jak powinien wyglądać schemat w przypadku wykorzystania zamiast transformatorka dwóch podwójnych dławików? Posiadam dławiki RADIOHM 63V19 41 00 http://obrazki.elektroda.pl/5311804600_1292075109.jpg Czy jeden tranzystor wysteruje oba ,,transformatorki,, czy konieczny będzie dodatkowy układ z tranzystorem BD645?
  • #25 11 Dec 2010 15:41
    cefaloid
    Level 28  
    Topic author Helpful post? (0)
    CCcom wrote:
    Jak powinien wyglądać schemat w przypadku wykorzystania zamiast transformatorka dwóch podwójnych dławików? Posiadam dławiki RADIOHM 63V19 41 00 http://obrazki.elektroda.pl/5311804600_1292075109.jpg Czy jeden tranzystor wysteruje oba ,,transformatorki,, czy konieczny będzie dodatkowy układ z tranzystorem BD645?


    One mają indukcyjność uzwojenia 30mH, ja z powodzeniem użyłem dławików 27mH więc powinno zadziałać tak:
    - uzwojenia pierwotne obu dławików połączone szeregowo (ew. równolegle), a reszta tak, jak na oryginalnym schemacie.
    U mnie tranzystor w ogóle się nie grzał, więc myślę że i tu nie będzie potrzeby stosowania drugiego.

    A gdyby były jakieś problemy to możesz dla każdego z dławików zastosować własny, oddzielny rezystor R5, D6,R12. Dławiki połączone ze sobą uzwojeniami od strony tranzystora (punkt "A" na schemacie), a pod nimi jeden wspólny tranzystor.
  • #26 12 May 2011 00:09
    el-mix
    Level 9  
    Helpful post? (0)
    Witam.
    Walczę z tym sterownikiem od dwuch dni i nic... lipa. Zastosowałem bd651 zamiast bd645 oraz m74hc123b1 zamiast 74hc123. Czy ktoś jeszcze budował taki sterownik? Może te zamienniki są złe? Chcę go użyć do regulacji prądu zgrzewarki.
  • #27 12 May 2011 09:38
    cefaloid
    Level 28  
    Topic author Helpful post? (0)
    el-mix wrote:
    Witam.
    Walczę z tym sterownikiem od dwuch dni i nic... lipa. Zastosowałem bd651 zamiast bd645 oraz m74hc123b1 zamiast 74hc123. Czy ktoś jeszcze budował taki sterownik? Może te zamienniki są złe? Chcę go użyć do regulacji prądu zgrzewarki.


    Zamienniki są OK.
    Natomiast jeśli to zgrzewarka to na pewno masz o wiele mocniejsze tyrystory które wymagają o wiele większego prądu bramki do wyzwolenia.

    Jak nie masz oscyloskopu wykonaj taki test:
    1. Odłącz tyrystory i równolegle z D7 podłącz głosnik. Brzęczy? (jak tak to są impulsy).

    2. Jakie masz tyrystory? Na 99% R6 i R7 są o wiele za duże, będziesz potrzebował takich kilka - kilkanaście omów.

    3. Jakie napięcie jest na wyjściu transformatora zgrzewarki?
  • #28 25 Jun 2012 20:01
    darek005
    Level 9  
    Helpful post? (0)
    Witam,
    Chciałbym wykorzystać układ do zbudowania zasilacza do hamowania silników klatkowych prądem stałym.
    Mam takie pytanie, może ktoś zechciałby mi podpowiedzieć: wg obliczen teoretycznych, na wyjsciu prostownika bede potrzebowac do 100V i do 20A (bedzie zalezec od silnika i sposobu polaczen uzwojen) - czy moge prostownik zasilic bezposrednio z sieci 230V, a tylko uklad sterowania poprzez transformator 230V/~6V i duzo mniejszej mocy ?

    pozdrawiam
  • #29 28 Jun 2012 13:49
    cefaloid
    Level 28  
    Topic author Helpful post? (0)
    darek005 wrote:
    wg obliczen teoretycznych, na wyjsciu prostownika bede potrzebowac do 100V i do 20A (bedzie zalezec od silnika i sposobu polaczen uzwojen) - czy moge prostownik zasilic bezposrednio z sieci 230V, a tylko uklad sterowania poprzez transformator 230V/~6V i duzo mniejszej mocy ?


    Potrzebujesz regulacji prądu hamowania?
    - Jesli tak, to ani dławik ani transformator 'główny' nie był by potrzebny, potrzeba by tylko dobrać czas załączania by nie przekroczyć tych 100V wartości skutecznej na wyjściu (czyli załączanie tyrystorów gdzieś przy "szczycie" sinusoidy, nie wcześniej). Dławik wyjściowy nie byłby tu potrzebny ale ta dodatkowa, trzecia dioda prostownicza jak najbardziej konieczna bo obciązenie będzie indukcyjne.

    - Jesli nie - prościej i pewniej byłoby chyba dać po prostu mostek prostowniczy i jakiś rezystor sporej mocy typu 'grzałka ileś tam kW' w szereg z uzwojeniami silnika.
  • #30 28 Jun 2012 20:11
    darek005
    Level 9  
    Helpful post? (+1)
    Dzięki cefaloid za odpowiedź,
    Tak, potrzebuje regulacji pradu hamowania, tr główny chcialem dać (bo to model na uczelnie, nie do zakładu) ale jego moc musialaby wynosic z 3kVA, a nap. wtórne właśnie ze 100V, więc bez sensu
    piki napiecia w silniku przy prostowniku dwupolowkowym mysle ze mu nie zaszkodza, ani moment hamujacy nie bedzie udarowy, dlawik chyba tez pominę
    o diodzie wiem, poczytalem juz troche "Techniki tyrystorowej",
    mam braki jeszcze z ukladem sterownia, ale chyba w takim razie skorzystam z twojego
    czytalem o u2008, tylko on sie chyba nie nadaje do prostownikow

    Dzieki jeszcze raz za odpowiedź
