Potrzebny algorytm do obliczania układów równań.


  Strona Główna -> Forum elektroda.pl -> Programowanie Ogólne ->Potrzebny algorytm do obliczania układów równań. Napisz nowy temat  Odpowiedz do tematu
AutorSchowaj lewą kolumnę Wiadomość
kiziorxxx
Poziom 9
Poziom 9


Dołączył: 20 Paź 2008
Posty: 44

kiziorxxx
Poziom 9
Post#1 29 Paź 2009 01:05  Autor tematu

Potrzebny algorytm do obliczania układów równań.


Witam, piszę program który wyprowadza równania stanu, polega to na wyznaczeniu prądów na kondensatorach i napięć na cewkach (w tym przypadku nie ma cewek) za pomocą , napięć na kondensatorach i prądów w cewkach.

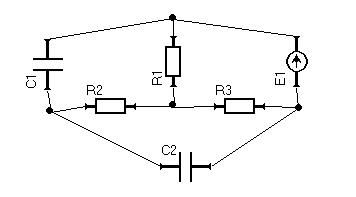

Mój program wyprowadza równania prądowe i napięciowe dla układu narysowanego przez użytkownika:

Potrzebny algorytm do obliczania układów równań.

Oto równania:

Równania napięciowe:
-UR3-UC2+UR2=0
-UR1+UR3+UC2+UC1=0
-UR1+UR3+E1=0

Równania prądowe:
-IR1-IR2-IR3=0
-IE1+IR3-IC2=0
-IC1+IR2+IC2=0

Problem polega na tym w jaki sposób wyprowadzić prądy IC1 i IC2 korzystając tylko z R1, R2, R3, UC1 i UC2.

Oczywiście zakładamy że:
UR1=IR1*R1
UR2=IR2*R2
UR3=IR3*R3

byłbym wdzięczny gdyby ktoś zaproponowałby jakiś algorytm/metodę i przy okazji rozwiązał ten przykład.

pozdrawiam z góry dzięki.

Czy wiadomość jest pomocna? + 0 -
Powrót do góry
Google


Google Adsense


Google


Powrót do góry
gucio1
Poziom 10
Poziom 10


Dołączył: 29 Paź 2009
Posty: 46
Miasto: warszawa

gucio1
Poziom 10
Post#2 29 Paź 2009 02:14

Re: Potrzebny algorytm do obliczania układów równań.


chyba będzie jeszcze jedno równanie w górnego węzła - to może rozwiązać Twój probem

Równania prądowe:
-IR1-IR2-IR3=0
-IE1+IR3-IC2=0
-IC1+IR2+IC2=0
-ic1-iR1+Ie1=0

Czy wiadomość jest pomocna? + 0 -
Powrót do góry
Google


Google Adsense


Google


Powrót do góry
qrdel
Poziom 20
Poziom 20


Dołączył: 29 Lis 2003
Posty: 1047
Miasto: Otwock

qrdel
Poziom 20
Post#3 29 Paź 2009 02:58

Re: Potrzebny algorytm do obliczania układów równań.


Żeby się nie powtarzać
http://www.elektroda.pl/rtvforum/topic1001160-0.html

Czy wiadomość jest pomocna? + 0 -
Powrót do góry
Google


Google Adsense


Google


Powrót do góry
kiziorxxx
Poziom 9
Poziom 9


Dołączył: 20 Paź 2008
Posty: 44

kiziorxxx
Poziom 9
Post#4 29 Paź 2009 18:31  Autor tematu

Re: Potrzebny algorytm do obliczania układów równań.


To nie tak... więc zadam inne pytanie jak rozwiązalibyście ten układ równań wyznaczając IC1, IC2 wyrażając to za pomocą R1, R2, R3, E1, UC1, UC2

Równania napięciowe:
-IR3*R3-UC2+IR2*R2=0
-IR1*R1+IR3*R3+UC2+UC1=0
-IR1*R1+IR3*R3+E1=0

Równania prądowe:
-IR1-IR2-IR3=0
-IE1+IR3-IC2=0
-IC1+IR2+IC2=0


chodzi mi o jakiś uniwersalny sposób.

pozdrawiam

Czy wiadomość jest pomocna? + 0 -
Powrót do góry
Google


Google Adsense


Google


Powrót do góry
Dżyszla
Poziom 25
Poziom 25


Dołączył: 15 Maj 2005
Posty: 6108
Miasto: Gliwice

Dżyszla
Poziom 25
Post#5 29 Paź 2009 18:53

Re: Potrzebny algorytm do obliczania układów równań.


Ale dla źródeł stałoprądowych po stabilizacji układu prądy przez kondensatory nie płyną - czy ja teraz o czymś innym myślę?

Czy wiadomość jest pomocna? + 0 -
Powrót do góry
Google


Google Adsense


Google


Powrót do góry
kiziorxxx
Poziom 9
Poziom 9


Dołączył: 20 Paź 2008
Posty: 44

kiziorxxx
Poziom 9
Post#6 29 Paź 2009 18:56  Autor tematu

Re: Potrzebny algorytm do obliczania układów równań.


myślisz o czymś innym, wiem o tym że dla prądu stałego, prąd nie płynie. Powiem tak ... zapomnijcie żę był jakiś układ elektryczny, chodzi mi o rozwiazanie tego układu w taki sposób jaki pisałem post wyżej.

Czy wiadomość jest pomocna? + 0 -
Powrót do góry
Google


Google Adsense


Google


Powrót do góry
Dżyszla
Poziom 25
Poziom 25


Dołączył: 15 Maj 2005
Posty: 6108
Miasto: Gliwice

Dżyszla
Poziom 25
Post#7 29 Paź 2009 19:09

Re: Potrzebny algorytm do obliczania układów równań.


teoretycznie zrzucając wszystko do jednego układu równań, a następnie rozszerzając każde z równań do postaci macierzowej wszystkich zmiennych powinno dać się wyliczyć...

Tak więc po prostu oblicz wyznaczniki.

Czy wiadomość jest pomocna? + 0 -
Powrót do góry
kiziorxxx
Poziom 9
Poziom 9


Dołączył: 20 Paź 2008
Posty: 44

kiziorxxx
Poziom 9
Post#8 29 Paź 2009 23:34  Autor tematu

Re: Potrzebny algorytm do obliczania układów równań.


A można troszkę jaśniej???

Czy wiadomość jest pomocna? + 0 -
Powrót do góry
Dr.Vee
Zasłużony dla elektroda
Zasłużony dla elektroda


Dołączył: 16 Maj 2008
Posty: 1791
Miasto: Wrocław

Dr.Vee
Zasłużony dla elektroda
Post#9 30 Paź 2009 01:25

Re: Potrzebny algorytm do obliczania układów równań.


http://pl.wikipedia.org/wiki/Wzory_Cramera

Czy wiadomość jest pomocna? + 0 -
