Dareko99
Poziom 9

Joined: 31 Oct 2009
Posts: 34
Location: -

#91 28 Dec 2011 22:50

Re: Prostownik z regulacją prądu ładowania + opis regulacji

tak podłączyłem mostek 8A i na żarówce sprawdzałem i to samo. prąd jest to 0.5A a później bezpiecznik wywala. Później zamiast bezpiecznika dałem żarówkę 60W i gdy ustawie max prąd to płynie do 1.5A ale żarówka zamiast bezp. świeci czyli by spaliło bezp.

AdamG123
Poziom 11

Joined: 24 Apr 2007
Posts: 74
Location: Starachowice

#92 29 Dec 2011 20:44

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Podmień jeszcze ten BT 152, sprawdź jego okolice, może gdzieś przez przypadek coś zwarłeś. A jak inne elementy.
Na tej stronie masz pomiary robione przez innych
http://www.elektroda.pl/rtvforum/viewtopic.php?t=152383&start=1800.
Jest to ta sama konstrukcja ale bez regulacji jak tutaj.

Dareko99
Poziom 9

Joined: 31 Oct 2009
Posts: 34
Location: -

#93 30 Dec 2011 14:38

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Udało mi się go uruchomić. Włożyłem bezpiecznik 5A i działa regulacja i wszystko jest git. Chyba. Mostek po 5 minutach nagrzał się do 40 st C a tyrystor do 50 st C. Czy to normalna temperatura pracy czy coś jeszcze jest nie tak? no mostku jak i na tyrystorze zamontowany mam radiator.

AdamG123
Poziom 11

Joined: 24 Apr 2007
Posts: 74
Location: Starachowice

#94 31 Dec 2011 12:25

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Ten bezpiecznik to ma się rozumieć po stronie wtórnej, a bezpiecznik to bym wstawił 10 A.
Mostek i tyrystor to zawsze będzie się grzał. Jeśli po tym czasie (5 min) dalej się nagrzewają do wyższej temperatury to chyba za małe radiatory. Ja man do tyrystora radiator z blachy aluminiowej 2mm i pow. okołó 50 cm2, mostek z diód od alternatora przymocowanych do takiej samej blachy. Prostownik testowałem na akumulatorze od motocykla jak i od samochodu i na razie działa bez zarzutu

Google

Google Adsense

# 31 Dec 2011 12:25

Henry12
Poziom 15

Joined: 02 Apr 2006
Posts: 269
Location: Gdansk

#95 22 Jan 2012 20:59

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Ciekawy ten prostownik, interesuje mnie tylko jedno jak się ma prąd ładowania w automacie, chodzi o to że w trybie ręcznym można go dopasować wg potrzeb, a co jeśli mamy np 15A i podłączymy w trybie automatu, czy wtedy działa regulacja? Mam tranzystory BD354 czy można zastosować zamiast BD139?

czarekmbx
Poziom 8

Joined: 23 May 2010
Posts: 31

#96 23 Jan 2012 21:06

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Witam, zrobiłem ten prostownik na własnej płytce i mam problem z automatyką ładowania jak i regulacją prądu na ładowaniu ręcznym.

Przy podłączonej żarówce H4 i zwartych obu włóknach regulacją prądu działa dopiero od połowy i zbyt gwałtownie, co może być nie tak? Wszystkie elementy zastosowałem takie jak na schemacie zastępując tylko diody prostownicze i tranzystory z BC177 na BC557. Po podłączeniu do akumulatora ładowany on jest napięciem aż 16V (przy maksymalnym odkręceniu potencjometru).

Przy automatyce jest taki problem że prostownik włącza się na 1s i wyłącza na drugą sekundę i tak w kółko, dioda D4 cały czas to sygnalizuje. Jak dla mnie dzieje się tak z powodu zbyt wysokiego napięcia ładowania, tylko dlaczego jest tak wysokie?

Moje trafo daję 18,2V przemiennego, a podłączałem to pod aku 9Ah.

Marko121
Poziom 16

Joined: 11 Nov 2003
Posts: 296

#97

23 Jan 2012 21:35

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Henry12 wrote:

tak, działa regulacja tak samo jak w trybie ręcznym tylko automat pilnuje napięcia i jak ustawisz za duży prąd to akumulator szybko się naładuje do progu wyłączenia automatu... i w konsekwentniej będziesz miał szybsze cykle włącz wyłącz ładowanie w automacie (d4 będzie szybciej mrugać)

Generalnie w automacie, tak samo jak w trybie ręcznym regulujesz prąd lądowania.

czarekmbx
Poziom 8

Joined: 23 May 2010
Posts: 31

#98 23 Jan 2012 22:23

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Marko,a co myślisz o mim problemie? Dodam że kondensator C2 dałem 470nf bo to chyba to samo co 0,47uf...?

Marko121
Poziom 16

Joined: 11 Nov 2003
Posts: 296

#99

23 Jan 2012 22:54

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Szukałbym błędu w połączeniach , może miejscami zamienione elementy lub wartości nie te, sprawdź dokładnie... Uruchom najpierw regulację ręczną.

czarekmbx wrote:

Dodam że kondensator C2 dałem 470nf bo to chyba to samo co 0,47uf...?

-tak, to samo.

czarekmbx
Poziom 8

Joined: 23 May 2010
Posts: 31

#100 24 Jan 2012 22:15

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Schemat sprawdzony, wszystkie elementy te co trzeba i na swoim miejscu.
Na początku uruchomiłem układ bez połączenia do +18 diody D4 i C2 (były podłączone przez pomyłkę razem) mogło wtedy coś paść?

Marko121
Poziom 16

Joined: 11 Nov 2003
Posts: 296

#101

25 Jan 2012 17:42

Re: Prostownik z regulacją prądu ładowania + opis regulacji

c2 i d4 jest bezpośrednio do (-) minusa a nie do +18V(nie wiem co miałeś na myśli z tym złym połączeniem). Sprawdź czy nie padł tranzystor któryś .

czarekmbx
Poziom 8

Joined: 23 May 2010
Posts: 31

#102 25 Jan 2012 20:30

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Oj pomyliło mi się z tym plusem, chodziło oczywiście o minus. Sprawdziłem dzisiaj przejścia w tranzystorach i wszystkie są dobre.

Potencjometr PR2 miał być 220om, a przyszedł K22, czy to jest to samo?
Potencjometr od regulacji nie jest liniowy (A) tylko jest B. Ma to jakiś wpływ na zbyt duże napięcie wyjściowe?

bogi
Poziom 19

Joined: 02 Mar 2004
Posts: 650
Location: Kraków

#103 27 Jan 2012 23:17

Re: Prostownik z regulacją prądu ładowania + opis regulacji

[quote="czarekmbx"]Potencjometr PR2 miał być 220om, a przyszedł K22, czy to jest to samo?

czarekmbx wrote:

omów

[quote="czarekmbx"]Potencjometr od regulacji nie jest liniowy (A) tylko jest B. Ma to jakiś wpływ na zbyt duże napięcie wyjściowe?

Będziesz miał problemyz regulacją, powinien być A.

hobbyelektronik
Poziom 19

Joined: 22 Oct 2004
Posts: 683
Location: podkarpacie.

#104 28 Jan 2012 15:22

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Od dłuższego czasu spotykam potencjometry z liniowym narastaniem oznaczone jako B, są to produkty chińskie. Najlepiej sprawdź to miernikiem.

powodzenia.................

czarekmbx
Poziom 8

Joined: 23 May 2010
Posts: 31

#105 03 Feb 2012 12:11

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Postaram się skombinować jakiś potencjometr A, nie wiecie w czym może siedzieć taki 22k? Zrobię również nową płytkę, tą którą koledzy robili parę postów wcześniej i piszą, że im działał od pierwszego włączenia.

Google

Google Adsense

# 03 Feb 2012 12:11

avocado
Poziom 9

Joined: 29 Dec 2006
Posts: 33
Location: okolice Tarnowa

#106 04 Feb 2012 10:58

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Witam
Mam zamiar zrobić sobie prostownik z tego tematu a jako że mój kontakt z elektroniką skończył się jakieś 10 lat temu, więc mam pytanie o trafo, czy ten trafo to dobry wybór? Czy on wydoli max prąd ładowania 8A? Bo chciałbym właśnie prostownik z regulacją 1-8A. A jeśli za słaby to jak mocny powinienem kupić?

Czy za diodę BYP401 można wstawić diodę 1N4007?

:arrow: czarekmbx Znalazłem stronę, może Cię zainteresuje z tym potencjometrem:)

Pozdrawiam

Edit:
Ewentualnie znalazłem coś takiego

janek1815
Poziom 22

Joined: 03 Aug 2004
Posts: 2273
Location: Barrancabermeja

#107 04 Feb 2012 12:37

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Transformator z linku jest ok przy połączeniu równoległym uzwojeń wtórnych. Właśnie który układ planujesz zrobić ponieważ do jednego prostownika jest potrzebny transformator z dzielonym uzwojeniem a do kolejnego z pojedynczym obydwa schematy są w załączniku na początku tematu. [url=] http://www.toroidy.pl/index.php?page=shop.product_details&flypage=flypage.tpl&product_id=95&category_id=15&option=com_virtuemart&Itemid=3&lang=pl [/url]

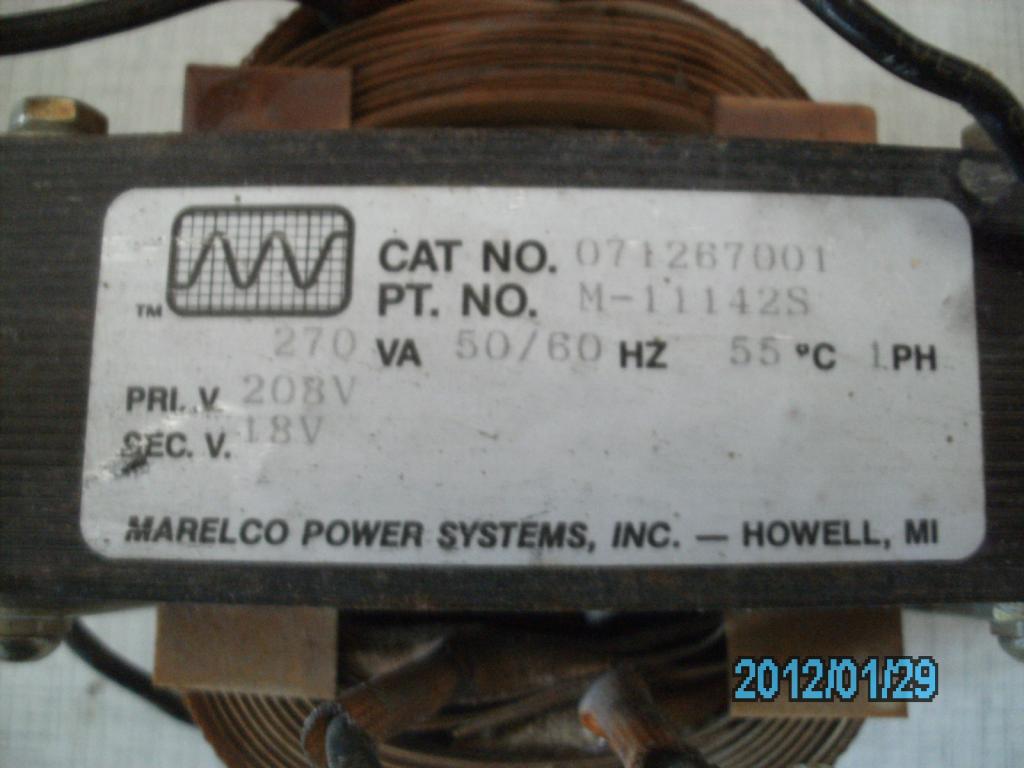

Co do tego ze zdjęcia o ile moc ma wystarczającą o tyle napięcie strony pierwotnej to 208V a u nas jest 230V. Więc pewnie będzie się grzał ale to musisz sprawdzić sam. Dioda 1N4007 jest zamiennikiem i jak najbardziej może pracować w tym układzie.

avocado
Poziom 9

Joined: 29 Dec 2006
Posts: 33
Location: okolice Tarnowa

#108 04 Feb 2012 13:31

Re: Prostownik z regulacją prądu ładowania + opis regulacji

No właśnie zapomniałem sprecyzować, chodzi mi o drugi układ, modyfikację prostownika jozefg z regulacją prądu ładowania. Zobaczyłem że w pierwszym schemacie pisze 2x18V i tym się sugerowałem, nie skojarzyłem że w drugim tylko 18V:)
PS Dzięki za link

Edit: Jeszcze pytanie o mostek, czy dawać scalony czy z pojedynczych diod? I na ile A?

janek1815
Poziom 22

Joined: 03 Aug 2004
Posts: 2273
Location: Barrancabermeja

#109 04 Feb 2012 14:38

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Ja przeprowadziłem próby z mostkiem 25A i powiem szczerze przy prądzie kilku amper jest gorący. Nie wiem czy przykręcić go do radiatora czy co wydaje się lepszym rozwiązaniem po prostu kupić 4 diody 20A i zamontować je na radiatorze. Fakt będzie o wiele drożej ale na pewno lepiej.

avocado
Poziom 9

Joined: 29 Dec 2006
Posts: 33
Location: okolice Tarnowa

#110 05 Feb 2012 09:26

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Aha czyli rozumiem że im więcej A tym lepiej jeśli chodzi o temperaturę pracy? To może użyję KBPC5001 na 50A:)

janek1815
Poziom 22

Joined: 03 Aug 2004
Posts: 2273
Location: Barrancabermeja

#111 05 Feb 2012 11:05

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Oczywiście im więcej amperowy mostek tym lepiej to w niczym nie przeszkadza. Co do temperatury pracy to się przekonasz po złożeniu i uruchomieniu prostownika

elektronik999
Poziom 20

Joined: 12 Nov 2005
Posts: 897
Location: Tarnobrzeg

#112 05 Feb 2012 21:02

Re: Prostownik z regulacją prądu ładowania + opis regulacji

ma ktoś płyte do tego prostownika w eagle?

avocado
Poziom 9

Joined: 29 Dec 2006
Posts: 33
Location: okolice Tarnowa

#113 06 Feb 2012 10:16

Re: Prostownik z regulacją prądu ładowania + opis regulacji

próbowałem zrobić, ale wyświetla błąd "Unreachable SMD pad in layer 1 (top)" a elementy rozmieszczam podobnie jak na płytce od tobike. Jak dam top i bottom, to rysuje bez problemu, a na jednej stronie nie da rady...:/

elektronik999
Poziom 20

Joined: 12 Nov 2005
Posts: 897
Location: Tarnobrzeg

#114 06 Feb 2012 10:57

Re: Prostownik z regulacją prądu ładowania + opis regulacji

avocado wrote:

Spokojnie sie da i to bez żadnej zwory, coś tam zaprojektowałem tylko nie zbyt mi się podoba ta moja płytka, jak chcesz zobaczyć tą płytkę to napisz do mnie.

Ma ktoś możliwość pomierzyć spadki napięcia na poszczególnych opornikach podczas ładowania i bez. Trochę było by z tym roboty, ale mógłbym policzyć wtedy jakie oporniki muszą mieć moc. Chciałbym wymienić na SMD kilka.

Google

Google Adsense

# 06 Feb 2012 10:57

kieraseee
Poziom 4

Joined: 19 Apr 2007
Posts: 10
Location: Łódź

#115 10 Feb 2012 16:21

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Czy do tego prostownika przerobionego z [p.jozefg] można zastosowac transformator 24v czy odwijac koniecznie do 18v

avocado
Poziom 9

Joined: 29 Dec 2006
Posts: 33
Location: okolice Tarnowa

#116 11 Feb 2012 10:09

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Załączam płytkę zrobioną w eagle, razem z plikami projektu i schematu, jak by ktoś chciał dalej brnąć w ulepszaniu projektu, w paczce pliki brd i sch, jak również dwa pliki pdf wyeksportowane z programu, jeden z płytką do druku a drugi z rozmieszczeniem elementów na płytce dla tych co nie mają zainstalowanego programu.
W projekcie są dołożone dwa dodatkowe elementy, czyli zworki B-C i D-E, które są pomocne przy regulacji prostownika, nie robiłem miejsca na płytce pod P1, S1, D4 i TR1, pierwsze 3 to wiadomo że na obudowę idą, a TR1 też będzie łatwiej chyba jak się przymocuje z radiatorem do obudowy i na zaciskach będzie go można odpiąć od układu, choćby do doregulowania prostownika, jeśli zajdzie taka potrzeba.

Prostownik.rar
Filename:	Prostownik.rar	Download
Contents:
Filesize:	95.58 KB
Punkty:	0.5 = 0.00 for transfer + 0.5 for the user (set manually)

janek1815
Poziom 22

Joined: 03 Aug 2004
Posts: 2273
Location: Barrancabermeja

#117 11 Feb 2012 10:20

Re: Prostownik z regulacją prądu ładowania + opis regulacji

avocado wrote:

Załączam płytkę zrobioną w eagle

Dobra robota może dzisiaj ją wykonam wg Twojego projektu.

elektronik999
Poziom 20

Joined: 12 Nov 2005
Posts: 897
Location: Tarnobrzeg

#118 20 Feb 2012 21:18

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Płytka zrobiona. Tylko zastanawiam się nad mocą oporników czy zastosować zwykle 1/4W czy kupić 1W (albo 2W zależnie jak z dostępnością) chociaż jak tak patrze na schemat (z tym że ja sie nie zbyt na tym znam) nie wydaje mi się żeby przez któryś opornik przechodził duży prąd. Co Wy o tym sądzicie?

czarekmbx
Poziom 8

Joined: 23 May 2010
Posts: 31

#119 21 Feb 2012 17:13

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Zrobiłem kolejną płytkę, teraz według projektu Tobike, a prostownik dalej nie działa :evil:
Jest tylko ładowanie ręczne, przy pomiarze wskazuje 14V, a po podpięciu do aku wzrasta do 17V i regulacją prądu nie działa, zmienia się tylko jasność świecenia diód. (potencjometr 10K A)
Po przełączeniu na automat w ogóle się nie uruchamia. Gdzie szukać usterki?

Filename:	Prostownik.JPG	Download
Contents:
Filesize:	201.3 KB
Punkty:	0

avocado
Poziom 9

Joined: 29 Dec 2006
Posts: 33
Location: okolice Tarnowa

#120 21 Feb 2012 17:53

Re: Prostownik z regulacją prądu ładowania + opis regulacji

Ta płytka którą wrzuciłem też była na podstawie projektu tobike, co widać nawet po tym, że R7 i PR1 są zamienione miejscami względem schematu, bo tak mniej ścieżek do rysowania. Co do działania to nie wiem jeszcze czy działa bo ciągle czekam na toroid i brakujące rezystory 1/2W :(
Na swojej masz tak samo porobione połączenia elementów tylko masz inaczej ponumerowane oporniki względem schematu.
