Post#31 Post from the author of the topic 06 Apr 2010 18:07

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
ona musi być na 4x większe napięcie, wtedy będzie dobrze, rezystor to zabezpieczenie tranzystora, rozładowuje pojemność G, S. Tranzystor nawet nie zdążył się zagrzać :)
Back to top

1267550
Poziom 4
Poziom 4


Joined: 11 Mar 2010
Posts: 8
Post#32 06 Apr 2010 21:01

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Tak wiec to dioda może być tego przyczyna?? a jaka byś polecił???
Back to top

Google

Google Adsense
Post# 06 Apr 2010 21:01



Back to top

Dj Joker
Poziom 20
Poziom 20


Joined: 19 Sep 2008
Posts: 879
Location: Pabianice
Post#33 Post from the author of the topic 06 Apr 2010 21:06

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Nie pamiętam, niestety jaką ja zastosowałem, ale w obudowie tranzystorowej, na około 200v jakieś 7-8A, najlepsza szybka, co dalej?hm...sprawdź tranzystor, na 90 % walnięty. Sprawdź też mostek gretza w zasilaczu, czy co tam masz, ja miałem taki przypadek, że jak tranzystor poleciał to i mostek(w sumie nic dziwnego, bo tranzystor robił zwarcie). Ona musi być koniecznie na duże napięcie 200V to minimum.
Back to top

1267550
Poziom 4
Poziom 4


Joined: 11 Mar 2010
Posts: 8
Post#34 06 Apr 2010 21:12

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Mostek na 100% jest dobry bo jak odłącze tranzystor i trafopowielacz to wiatrak działa. Więc jutro kupie diodę i tranzystor nowy i zobaczę.
Back to top

1267550
Poziom 4
Poziom 4


Joined: 11 Mar 2010
Posts: 8
Post#35 09 Apr 2010 15:06

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Wymieniłem diodę i tranzystor. Właśnie podłączyłem i działa. Teraz tylko dostroić no i jakąś obudowę. Dzięki za pomoc.
Back to top

galgann
Poziom 15
Poziom 15


Joined: 21 Nov 2008
Posts: 234
Location: Włocławek
Post#36 24 Apr 2010 16:54

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Witam serdecznie. Również zmontowałem taki głośnik. Po włączeniu przystąpiłem do strojenia. Było słychac piszczenie z trafopowielacza to potencjometrami pokręciłem i wyeliminowałem to. Wychodzi, że generator sprawny. Z ciekawości sprawdziłem jacka. Był stereo to zrobiłem mono, też guzik dało. Głośnik nie startuje. Dioda to BY299 200V 2A- w oryginale była 3A, tranzystor irf540. Nie ma oznak żeby się spalił. Dioda jest ok.
W czym szukac problemu?
Back to top

1267550
Poziom 4
Poziom 4


Joined: 11 Mar 2010
Posts: 8
Post#37 07 May 2010 20:20

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
dioda 2A ? O matko to co najmniej 10A musi być ponieważ głośnik ten ciągnie z transformatora ponad 5A. Możliwe również że w jacku zwarłeś plusy obu kanałów bądź minus i plus. Przeanalizuj również krok po kroku schemat i ścieżki idące od sygnału audio:) Jak coś pisz. Ja właśnie skończyłem owy projekt i gra nieziemsko :) Nawet tranzystor się nie grzeje a mam IRF540 a diodę polecam 10A na 1000V wiem że przesada ale tu chodzi tylko o zabezpieczenie prądowe i zwarciowe.
Back to top

Dj Joker
Poziom 20
Poziom 20


Joined: 19 Sep 2008
Posts: 879
Location: Pabianice
Post#38 Post from the author of the topic 07 May 2010 20:23

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Ja mam diode tam 7A 200V ultra szybką, nie wiem jak to się profesionalniej nazywa :) Jak dla mnie kolega ma jakieś przebicie w trafopowielaczu... Mi trafopowielacz grał, gdy za bardzo rozsunołem elektrody, i zamiast powstawania łuku między elektrodami powstawal miedzy uzwojeniami trafopowielacza, sam układ pobiera jakieś 8A, jak się dmuchnie w łuk prąd, mocno rośnie nawet do 30A.
Back to top

1267550
Poziom 4
Poziom 4


Joined: 11 Mar 2010
Posts: 8
Post#39 07 May 2010 20:24

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
A i przypomniałem sobie ze jak wyeliminujesz piski z trafopowielacza to może on całkowicie sie wyłączyć. Więc troche pisków musi być ;)
Back to top

MikuśEmo
Poziom 15
Poziom 15


Joined: 16 Apr 2010
Posts: 214
Location: -
Post#40 07 May 2010 20:39

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
1267550 wrote:
A i przypomniałem sobie ze jak wyeliminujesz piski z trafopowielacza to może on całkowicie sie wyłączyć. Więc troche pisków musi być ;)


No nie wiem, mi nic nie piszczało a grało :) I się nie wyłączało. Pobierało mi około 7A przy 15V
Back to top

Dj Joker
Poziom 20
Poziom 20


Joined: 19 Sep 2008
Posts: 879
Location: Pabianice
Post#41 Post from the author of the topic 07 May 2010 20:42

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
To w takim razie, skoro tak wielki prąd, najprawdopodobne jest uszkodzenie trafopowielacza, stawiam na przebicie na uzwojeniach.
Back to top

Google

Google Adsense
Post# Post from the author of the topic 07 May 2010 20:42



Back to top

1267550
Poziom 4
Poziom 4


Joined: 11 Mar 2010
Posts: 8
Post#42 09 May 2010 22:11

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Moim zdaniem nie jest to uszkodzenie trafopowielacza ciężko jest go uszkodzić. Ja w swoim głośniku na trafo daje 25V mam transformator na wyjściu +- 15V ale po wyprostowaniu i filtracji jest 28V no ale wiadomo spadki napięć itp kolega poszuka może lepszego transformatora bo trafo najlepiej działa w zakresie od 18 do prawie 40V :)

Dodano po 5 [minuty]:

A i dodam jeszcze kolego MikuśEmo sprawdź wyprowadzenia tranzystora gdzie kolektor emiter baza bo ja też się machnąłem i nie działał mi głośnik najlepiej wpisać i ściągnąć note katalogową i porównać ze schematem :) Jak coś pisać pomożemy ;p
Back to top

Google

Google Adsense
Post# 09 May 2010 22:11



Back to top

Guiness52
Poziom 9
Poziom 9


Joined: 02 Apr 2009
Posts: 35
Location: Jaworze
Post#43 09 Oct 2011 21:28

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Hej! Trochę odświeżę... Ten rezystor 1kOhm między bramkę i źródło ma być dużej mocy? (jeśli tak to ile W?)
Back to top

Dj Joker
Poziom 20
Poziom 20


Joined: 19 Sep 2008
Posts: 879
Location: Pabianice
Post#44 Post from the author of the topic 10 Oct 2011 00:08

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Witaj. Nie, wystarczy 1/4W. U mnie akurat był 1/2W I to nasz krajowy, lub od sąsiadów ;)
Back to top

skladowski
Poziom 2
Poziom 2


Joined: 19 Sep 2011
Posts: 4
Post#45 19 Oct 2011 23:34

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Witam, czy układ nie ma problemów z paleniem mosfetów, jak standardowa wersja z avt z której zaczerpnięty jest schemat podany stronę wcześniej? Zabieram się właśnie do wykonania takiego projektu, i stąd pytanie do autora, czy ma może projekt PCB który mógłby udostępnić :)
Back to top

MikuśEmo
Poziom 15
Poziom 15


Joined: 16 Apr 2010
Posts: 214
Location: -
Post#46 20 Oct 2011 13:22

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Sądząc po zdjęciach, jest to płytka jak do kitu AVT, czyli do ściągnięcia z elportalu.
Back to top

Dj Joker
Poziom 20
Poziom 20


Joined: 19 Sep 2008
Posts: 879
Location: Pabianice
Post#47 Post from the author of the topic 20 Oct 2011 14:02

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Jeśli zastosujesz IRFP250N, to raczej mało prawdopodobne by sie spalił :) Ja je montuję w głośniku plazmowym i w lampie plazmowej.... mostek greatz-a 25A potrafi się spalić ale nie ten tranzystor :) A płytka ma tylko kilka małych, w zasadzie nie znaczących ulepszeń ;) Wykorzystaj tą z EDW.

Pozdrawiam. DJ JOKER
Back to top

skladowski
Poziom 2
Poziom 2


Joined: 19 Sep 2011
Posts: 4
Post#48 25 Oct 2011 00:54

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Witam ponownie, zmontowałem całość i przy pierwszym uruchomieniu poszedł delikatny dymek z układu TL494, kupiłem więc wczoraj nowy, kolejne uruchomienie i ten tym razem wybuchł. Jakim napięciem i natężeniem najlepiej zasilać całość, bo ja do tego używam transformatora 230/24v który daje na wyjściu około 8.6A, i wydaje mi się że może być to ciut za dużo... jakieś pomysły jak to rozwiązać?
Back to top

pimark
Poziom 9
Poziom 9


Joined: 19 Nov 2010
Posts: 35
Post#49 31 Oct 2011 10:33

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Ten schemat z edw Link to jakaś pomyłka. To, że pali mosfety to normalna reakcja, dziwie mnie jak to w ogóle działa.
Back to top

Dj Joker
Poziom 20
Poziom 20


Joined: 19 Sep 2008
Posts: 879
Location: Pabianice
Post#50 Post from the author of the topic 11 Nov 2011 01:30

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Pimark - Owszem, żadna nowość.

Zawsze można odwinąć pare zwojów, u mnie było chyba Uzas=17,5V ( o ile dobrze pamiętam)
Posprawdzać proszę poprawność montażu. Wiele rzeczy z tym przeszedłem, ale TL mi nigdy nie wybuchł i od nowości układu jest jeden...(wylutowany z zasilacza ATX tak po za tematem...)
Back to top

cincin85
Poziom 9
Poziom 9


Joined: 22 Oct 2009
Posts: 38
Location: Bydgoszcz
Post#51 08 Mar 2012 17:43

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Mosfety to tranzystory, z którymi nie miałem do czynienia.Dobrze myślę że lewe wyprowadzenie (bramka) musi być połączona rezystorem 1Kohm z prawym wyprowadzeniem (źródłem)? Prawe wyprowadzenie (źródło) ma być połączone diodą z środkiem (drenem)?? Pod środek (dren) podłączone jest uzwojenie pierwotne, lewe wyprowadzenie (bramka) pod R2, a prawe wyprowadzenie (źródło) pod masę?? Wszystkie elementy już mam, proszę o potwierdzenie czy dobrze myślę.
Back to top

MrDarkenRahl
Poziom 10
Poziom 10


Joined: 21 Apr 2011
Posts: 45
Post#52 24 Mar 2012 16:59

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009

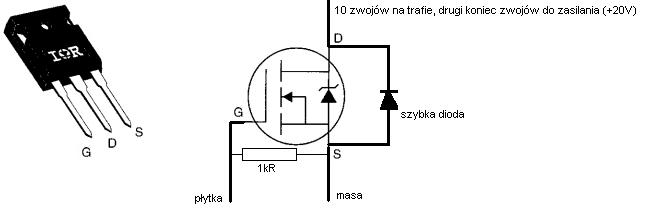

Głośnik Plazmowy Joker-a :) Edw 11/2009
Mam nadzieję że pomogłem :).
Back to top

cincin85
Poziom 9
Poziom 9


Joined: 22 Oct 2009
Posts: 38
Location: Bydgoszcz
Post#53 28 Mar 2012 17:09

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
To dobrze wszystko mam, tylko wtedy zastanawiam się dlaczego nie działa to, układ pracuję (chyba bo stabilizator napięcia jest ciepły prąd pobierany to 0,02 A czyli tyle ile potrzebuje wiatrak który także działa) . Możliwe że mosfet nie działa? tylko wtedy dlaczego? gdy mierzyłem prąd dochodzący do uzwojenia jest równy 0 A. Dziękuję za ten schemacik wyżej :D
Back to top

MrDarkenRahl
Poziom 10
Poziom 10


Joined: 21 Apr 2011
Posts: 45
Post#54 28 Mar 2012 17:15

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
A jaki zastosowałeś? IRFP250? Jeżeli inny, to możliwe, że jest za słaby. BTW ten układ to maszynka do palenia tranzystorów, nie tak steruje się MOSFETami :). Najszybciej sprawdzisz wkładając tam nowy IRFP250 oraz sprawdzić, czy nie masz zimnych lutów.

Nie ma za co :).
Back to top

cincin85
Poziom 9
Poziom 9


Joined: 22 Oct 2009
Posts: 38
Location: Bydgoszcz
Post#55 28 Mar 2012 23:56

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Irfp 250 wsadziłem, nawet na chwile nie zadziałał układ aż tak by się szybko spalił? :D Zimne luty nie wchodzą w grę. Idzie spr jakoś tranzystor? Albo wmontuje oryginał, bo grosze kosztuje i chyba gdzieś takowy mam :D
Back to top

Dj Joker
Poziom 20
Poziom 20


Joined: 19 Sep 2008
Posts: 879
Location: Pabianice
Post#56 Post from the author of the topic 29 Mar 2012 09:04

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
A może sprawdź cewkę WN? Sprawdź czy do tranzystora dochodzi napięcie? Improwizuj...
Back to top

MrDarkenRahl
Poziom 10
Poziom 10


Joined: 21 Apr 2011
Posts: 45
Post#57 29 Mar 2012 12:17

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Wsadzić możesz, jeżeli dawno nie zniszczyłeś żadnego tranzystora. BTW kręciłeś potencjometrami? Kiedy ja robiłem ten układ, też nie chciał mi odpalić, nawet jak zrobiłem nową płytkę - potencjometry miałem w lewej skrajnej pozycji :p. Podczas uruchamiania oba ustaw na środek ich zakresu.
Jakim napięciem zasiliłeś układ? Skoro masz IRFP250 (który naprawdę jest pancerny ;)), to jedyne co prawdopodobnie mogłeś uszkodzić, to TL494. A jak sprawdziłeś trafopowielacz? Tzn do którego wprowadzenia masz przeskok iskry? Bo trzeba sprawdzić to empirycznie, tzn po włączeniu układu bierzesz czerwony kabel (ten z przyssawką) i po kolei zbliżasz do każdego z wyprowadzeń na dole - tam gdzie masz największy przeskok, przylutuj kabel, a potem oba do iskiernika.
Back to top

cincin85
Poziom 9
Poziom 9


Joined: 22 Oct 2009
Posts: 38
Location: Bydgoszcz
Post#58 29 Mar 2012 22:27

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Tak wiem, że trzeba sprawdzić między czym a czym jest skok iskry, trafo na 100% ok wyciągnięte z działającego monitora. Napięcie 20v ogranicznik na 5 A zasilacz laboratoryjny, regulowany, DC. Nie ma jakby przejścia między układem a tranzystorem, jest on zimny, nie dochodzi tam żadne napięcie. Iskra nie ma prawa zaistnieć bo do trafa (uzwojenia pierwotnego) nie dociera nic prądu, ani napięcia... jutro pobawię się potencjometrami aczkolwiek nie sądzę aby to coś pomogło. Jutro napisze czy to coś dało. Skoro wentylator działa, stabilizator wykazuję pracę, bo się nagrzewa wiec tl494 musi być sprawny, nie ma nigdzie zwarcia prąd pobierany przez układ jest taki sam jakbym podłączył sam wentylator- i to mnie akurat dziwi, ale może dopiero podczas pracy prąd rośnie? Układ muszę sprawdzać z podłączonym źródłem audio? Czy mimo braku wytworzy się łuk ?? Jeszcze pytanko odnośnie diody o co chodzi z tym "super szybka" ? ja mam jakąś zwykłą z elektronicznego 400v 6 A
Back to top

Google

Google Adsense
Post# 29 Mar 2012 22:27



Back to top

Dj Joker
Poziom 20
Poziom 20


Joined: 19 Sep 2008
Posts: 879
Location: Pabianice
Post#59 Post from the author of the topic 29 Mar 2012 23:16

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Dioda może być. Odłacz trafo WN i szukaj aż znajdziesz napięcie za tranzsytorem. TL494 w moim układzie jest odkąd powstał i nigdy się nie uszkodził. Nie trzymaj za przewód WN, bo Cię połechcze etc. Żadna izolacja nie odizoluje tego napięcia, najlepiej przymocuj kabelek do jakiejś szklanki i ruszając szklanką szukaj iskry. Pozdrawiam.

Szybka dioda - np.: Dioda Schottky'ego

Swoją drogą...szukałem sprawnego monitora....:)
Back to top

cincin85
Poziom 9
Poziom 9


Joined: 22 Oct 2009
Posts: 38
Location: Bydgoszcz
Post#60 29 Mar 2012 23:50

Re: Głośnik Plazmowy Joker-a :) Edw 11/2009
Czyli miernik dać jakby zamiast tych 10 zwojów? i potencjometrami się pobawić?
