Zasilacz regulowany 0-34V 2mA-4A

Witam chcę wam przedstawić jakże znany zasilacz (Electronics Lab) Zasilacz niemal oryginał. zastosowałem tylko inne op ampy zamienniki od St na większe napięcie
Obudowę wykonałem sam z paneli podłogowych :D miernik napięcia to bardzo znany mierniczek na ICL7107 Regulacja prądu do 4A bo miałem mocniejsze trafko :) W środku starałem się uporządkować jak najbardziej te kable ale też bez przesady tranzystor mocy przymocowany jest do dwóch radiatorów nie za dóżych ale przynajmniej chłodzi z obu stron tuż obok radiatorów z tranzystorem jest wentylator który po prostu chłodzi Może nie jest to profeska ale dodam że mam 16 Lat i wszystko robiłem sam :P Co tu więcej mówić oto fotki :)

foto z amperomierzem

Zdjęcia muszą znajdować się na serwerze elektrody.
(joy_pl)

fuutro
Poziom 26

Joined: 04 Jun 2003
Posts: 9288
Location: Gdzieś u siebie?

#2 16 Jan 2010 18:21

Re: Zasilacz regulowany 0-34V 2mA-4A

Patrząc na zdjęcia (elementy i ich rozmiar czy parametry) jakoś nie daje wiary w opisane parametry.

Michalo_007
Poziom 14

Joined: 16 May 2009
Posts: 183
Location: Kraków

16 Jan 2010 18:47

Re: Zasilacz regulowany 0-34V 2mA-4A

Ale w co nie wierzysz to jest projekcik z electrocics lab i zasilacz oryginalnie jest 0-30V 2mA - 3A Ja dałem inne op ampy bo miałem za mocne trafko a w co konkretnie nie wierzysz ?? :-)

Zaraz wrzucę fotki z amperomierzem :)

Dodano po 22 [minuty]:

Zdjęcia dodane Ostatnie w pierwszym poście :)

megabit
Poziom 17

Joined: 28 Dec 2005
Posts: 371
Location: Leszno / Poznań

#4 16 Jan 2010 19:06

Re: Zasilacz regulowany 0-34V 2mA-4A

Obciąż go 3-4A przy jakimś niskim napięciu rzędu kilku voltów. Wyzionie ducha po kilku minutach. Radiator jest kilka razy za mały. Przy tym radiatorze realna wydajnośc prądowa to optymistycznie 1A. Wymień go na większy i będzie ok :) A... i podłączenie zasilacza wtyczkowego woła o pomstę do nieba...

Vego5V
Poziom 8

Joined: 28 Aug 2009
Posts: 31

#5 16 Jan 2010 19:40

Re: Zasilacz regulowany 0-34V 2mA-4A

Witam.
Podoba mi sie estetycznie wykonany panel przedni do niego nie mam zastrzeżeń, ale to "ułożenie" przewodów w środku to jest masakra. Dla mnie to jest jedna wielka plątanina w której ciężko sie połapać. Tak poza tym to jest ok. Pzdr:)

Google

Google Adsense

# 16 Jan 2010 19:40

Uszol 1990
Poziom 22

Joined: 28 Nov 2004
Posts: 1564
Location: Sędziszów Młp.

#6 16 Jan 2010 19:48

Re: Zasilacz regulowany 0-34V 2mA-4A

No tak, mam taki sam zasilacz, i prąd jaki mi pokazuje na zwarciu to ponad 20A
ale co z tego jak to prąd chwilowy ;)? Tyle że ja mam 3 tranzystory większy radiator z wentylatorem i to nie daje rady przy napięciu 5V i paru amperach w sensie że chłodzenie nie wyrabia.
co do twojego zasilacza, dodaj przynajmniej jeszcze jeden tranzystor mocy, na porządnym radiatorze z dobrym chłodzeniem i będziesz miał fajny i niezawodny zasilacz :)
polecił bym też wymienić te diody na mocniejsze, bo przy ciągłym prądzie 4A wyzioną ducha ;P

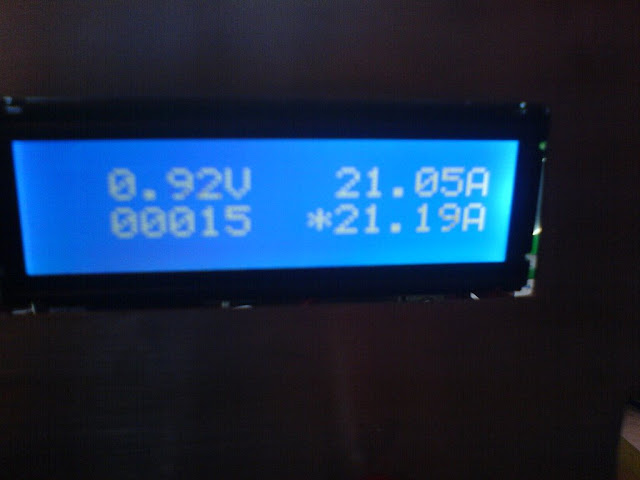

"dla niedowiarków foto"
