Protect w wzmacniaczu Mac Audio Z4100
Search:
Go to page 1, 2  Next
Post new topic  Reply to topic      Main Page -> Forum Index -> Beginner Science -> Beginners Sandbox -> Protect w wzmacniaczu Mac Audio Z4100
Author
Message
nero62
Poziom 9
Poziom 9


Joined: 21 Aug 2009
Posts: 34
Location: Bożków
Post#1 Post from the author of the topic 19 Jan 2010 17:38

Protect w wzmacniaczu Mac Audio Z4100
Witam.
mam problem z naprawą wzmacniacza mac. Naprawiałem najpierw jedną strone (2 kanały) i poszło bez problemów. jakiś czas później wziąłem się za drugą stronę ale przylutowałem zamienniki tranzystorów Toshiba na jednym kanale i popaliło mi(widoczne przepalenia) 5 rezystorów, mały tranzystor A1015 i jeden sterujący (po tym wszystkie wymieniłem na nowe PN60NF06) i zamontowałem oryginały Toshiby. Jednak teraz jak podłączam to zapala się Protect i nie wiem gdzie szukać przyczyny.
Może ktoś coś podpowie.

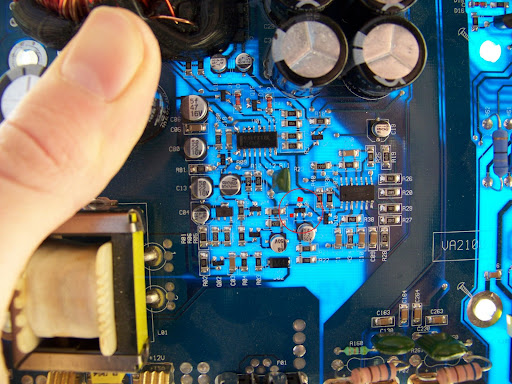

Protect w wzmacniaczu Mac Audio Z4100 Protect w wzmacniaczu Mac Audio Z4100
Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#2 19 Jan 2010 18:56

Re: Protect w wzmacniaczu Mac Audio Z4100
Podaj napięcia na 1,2,3,15 i 16 nóżce z TL494.
Hm z tego co czytam to klucze też wymieniłeś, wszystkie się spaliły?
Back to top

nero62
Poziom 9
Poziom 9


Joined: 21 Aug 2009
Posts: 34
Location: Bożków
Post#3 Post from the author of the topic 19 Jan 2010 19:17

Re: Protect w wzmacniaczu Mac Audio Z4100
1- 1,68
2-3,74
3- 4,01
15- 4,80
16- 7,16

Dodano po 2 [minuty]:

nie wszystkie sie spaliły, tylko 1 ale wymieniłem na nowe wszystkie
Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#4 19 Jan 2010 19:21

Re: Protect w wzmacniaczu Mac Audio Z4100
na nóżce 16 masz za wysokie napięcie dlatego świeci Ci się Protect. Teraz musisz szukać gdzie biegnie ścieżka od nóżki 16, może gdzieś jaki tranzystor jest spalony. Ogólnie rzecz biorąc , napięcie na nóżce 16 musi być niższe od napięcia na nóżce 15.
Back to top

nero62
Poziom 9
Poziom 9


Joined: 21 Aug 2009
Posts: 34
Location: Bożków
Post#5 Post from the author of the topic 19 Jan 2010 19:37

Re: Protect w wzmacniaczu Mac Audio Z4100
ale jeżeli dochodzi do tranzystora 1015 a od niego do następnych to jak mam szukać??
Back to top

Google

Google Adsense
Post# Post from the author of the topic 19 Jan 2010 19:37



Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#6 19 Jan 2010 19:40

Re: Protect w wzmacniaczu Mac Audio Z4100
wiesz tak bez schematu to bardzo kiepsko coś na odległość powiedzieć, ale jeśli ścieżka dochodzi to 1015, to weź wlutuj i sprawdź go.
Back to top

nero62
Poziom 9
Poziom 9


Joined: 21 Aug 2009
Posts: 34
Location: Bożków
Post#7 Post from the author of the topic 19 Jan 2010 19:42

Re: Protect w wzmacniaczu Mac Audio Z4100
a można jeszcze wiedzieć jak go sprawdzić bo jestem początkujący w elektronice;)
Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#8 19 Jan 2010 19:51

Re: Protect w wzmacniaczu Mac Audio Z4100
bierzesz multimetr włączasz na sprawdzaniu diod i:

sprawdzasz baza > Emiter, baza >kolektor kablami zmieniasz polaryzacje i sprawdzasz baza > Emiter, baza >kolektor

przy wskazaniach 400 - 800 mV tranz. jest OK.
po zmianie polaryzacji wskazanie powinno być OL (Over Load) koniec zakresu tzn. ∞
wskazania poniżej 300 mV lub 0 tranzystor uszkodyonz
niekiedy wskazany jest pomiar emiter > kolektor i kolektor > emiter.
Back to top

nero62
Poziom 9
Poziom 9


Joined: 21 Aug 2009
Posts: 34
Location: Bożków
Post#9 Post from the author of the topic 19 Jan 2010 20:23

Re: Protect w wzmacniaczu Mac Audio Z4100
Dzięki za pomoc!!
Pozdro
Back to top

hehepack
Poziom 12
Poziom 12


Joined: 26 Jan 2008
Posts: 81
Location: Rzeszów
Post#10 20 Jan 2010 22:06

Re: Protect w wzmacniaczu Mac Audio Z4100
dysk1 , a jak mam podobną sytuację i takie napięcia na TL494:
1- 0 V
2- 4,9 V
3- 1,4 V
15- 4,8 V
16 - 0 V
Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#11 22 Jan 2010 00:52

Re: Protect w wzmacniaczu Mac Audio Z4100
Bardzo dziwne bo napięcia na nóżkach 1,2,15 i 16 są prawidłowe.
Spróbuj tak:
Nóżkę 1 i 16 podepnij do masy (nóżka 7)
Nóżkę 2 i 15 podepnij do napięcia referencyjnego ( nóżka 14)

Sprawdź wtedy jakie dostaniesz napięcie na nóżce 3

A podaj jeszcze napięcie przed tym manewrem jakie masz na nóżce 4?

Masz może dostęp do oscyloskopu?
Back to top

hehepack
Poziom 12
Poziom 12


Joined: 26 Jan 2008
Posts: 81
Location: Rzeszów
Post#12 23 Jan 2010 12:47

Re: Protect w wzmacniaczu Mac Audio Z4100
4,9V na 4 nóżce
po połączeniu na 3 : 1,5 V, na 4 tak jak wcześniej
niestety nie mam oscyloskopu
Back to top

Google

Google Adsense
Post# 23 Jan 2010 12:47



Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#13 23 Jan 2010 21:50

Re: Protect w wzmacniaczu Mac Audio Z4100
Nie podoba mi się napięcie na nóżce 4, powinno być rzędu 0 - 0,6V.
Sprawdź co dochodzi do nóżki 4 może jakiś tranzystor padł.
Back to top

hehepack
Poziom 12
Poziom 12


Joined: 26 Jan 2008
Posts: 81
Location: Rzeszów
Post#14 24 Jan 2010 13:57

Re: Protect w wzmacniaczu Mac Audio Z4100
no ona idzie na 2 rezystory i kondensator chyba
Protect w wzmacniaczu Mac Audio Z4100
Back to top

Google

Google Adsense
Post# 24 Jan 2010 13:57



Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#15 24 Jan 2010 19:51

Re: Protect w wzmacniaczu Mac Audio Z4100
No jest tu parę tranzystorów, sprawdź je. Albo najlepiej wymień bo jest to groszowa sprawa.
Back to top

hehepack
Poziom 12
Poziom 12


Joined: 26 Jan 2008
Posts: 81
Location: Rzeszów
Post#16 25 Jan 2010 00:23

Re: Protect w wzmacniaczu Mac Audio Z4100
że wszystkie 10 ??

Dodano po 56 [minuty]:

ten co na zdjęciu był zwarty tak jak zaznaczyłem. już wylutowany musze tylko kupić taki. na necie nie mogę o nim nic znależć. pisze na nim: AS6 EJ lub ASG EJ

Protect w wzmacniaczu Mac Audio Z4100

Dodano po 3 [minuty]:

i po jego wylutowaniu nie zapala się protect tylko power normalnie tak jak powinno być

Dodano po 43 [minuty]:

no i gra :) wreszcie :) tylko pytanie czy ten tranzystor jest konieczny?? znaczy się narazie, bo jak go kupie to wlutuje, ale czy można grać zanim on będzie
Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#17 26 Jan 2010 14:26

Re: Protect w wzmacniaczu Mac Audio Z4100
Na pewno jest ważny, bo pewnie realizuje jakieś zabezpieczenie. Ty go wlutowałeś to nie ma jakiegoś zabezpieczenia.

A na pewno tam jest tranzystor AS6 lub ASG ?? Bo znam tylko AS1 AS2 i AS3
Back to top

hehepack
Poziom 12
Poziom 12


Joined: 26 Jan 2008
Posts: 81
Location: Rzeszów
Post#18 26 Jan 2010 23:29

Re: Protect w wzmacniaczu Mac Audio Z4100
no na pewno. 2 sztuki takie są i na obydwóch wygląda to pod lupą na G no ewentualnie na 6, to co kupić ??
Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#19 27 Jan 2010 19:31

Re: Protect w wzmacniaczu Mac Audio Z4100
Sprawdź czy jest połączenie między dolną lewą nóżką tego tranzystora i lewą nóżką tego kondensatora poniżej, oraz prawą nóżką tego tranzystora i prawą nóżką kondensatora. Jeśli tak jest to możemy domniemać iż jest to tranzystor PNP, wtedy możesz zastosować tranzystor BC856 w obudowie SOT23.

Protect w wzmacniaczu Mac Audio Z4100

Ewentualnie możesz spróbować sprawdzić ten co jest dobry
1-Baza
2-Kolektor
3-Emiter

Bierzesz miernik dajesz na sprawdzanie diod i:
na bazę plus na kolektor minus i podaj co Ci wyświetla :
na bazę plus na emiter minus i podaj co Ci wyświetla :
na bazę minus na kolektor plus i podaj co Ci wyświetla :
na bazę minus na emiter plus i podaj co Ci wyświetla :
Back to top

hehepack
Poziom 12
Poziom 12


Joined: 26 Jan 2008
Posts: 81
Location: Rzeszów
Post#20 28 Jan 2010 18:55

Re: Protect w wzmacniaczu Mac Audio Z4100
1. 210
2. 570
3. 210
4. 570
ale to przy nie wylutowanym tranzystorze (brak odpowiedniego sprzętu)
Lewa dolna nóżka jest zwarta z lewą nóżką tego kondensatora i prawa z prawą też
byłem w sklepie elektronicznym i miły pan mi powiedział że w rzeszowie tranzystorów smd nikt nie sprzedaje.,. w drugim też nie mieli i powiedzieli że nie wiedzą gdzie szukać
Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#21 28 Jan 2010 19:59

Re: Protect w wzmacniaczu Mac Audio Z4100
kurcze nie mogą być takie same wyniki 1 i 3 oraz 2 i 4 skoro polaryzujesz raz tak raz tak co muszą być różne....

No jeśli te nóżki są zwarte tak jak mówisz to powinien to być tranzystor PNP, jak nie ma SMD to trudno możesz kupić zwykły tranzystor lekko zagiąć nóżki i tak wlutować go stojącego
Back to top

hehepack
Poziom 12
Poziom 12


Joined: 26 Jan 2008
Posts: 81
Location: Rzeszów
Post#22 28 Jan 2010 22:57

Re: Protect w wzmacniaczu Mac Audio Z4100
jeszcze raz zmierzyłem:
1. 210
2. 515
3. 210
4. 570
Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#23 28 Jan 2010 23:46

Re: Protect w wzmacniaczu Mac Audio Z4100
dziwne, nic kup jakiś zwykły tranzystor PNP i go wlutuj
Back to top

hehepack
Poziom 12
Poziom 12


Joined: 26 Jan 2008
Posts: 81
Location: Rzeszów
Post#24 02 Feb 2010 16:18

Re: Protect w wzmacniaczu Mac Audio Z4100
i taki wlutowałem, wzmak działa, ale dioda sygnalizująca pracę świeci tym mocniej im mocniejszy sygnał podam na wejście wzmaka
Back to top

Google

Google Adsense
Post# 02 Feb 2010 16:18



Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#25 02 Feb 2010 21:21

Re: Protect w wzmacniaczu Mac Audio Z4100
diodę zieloną producenci dają w bardzo różne miejsca, może ona być na gałęzi dodatniej jak dajesz głośniej napięcie się może zmieniać i dioda przygada albo zaczyna mocniej świecić
Back to top

hehepack
Poziom 12
Poziom 12


Joined: 26 Jan 2008
Posts: 81
Location: Rzeszów
Post#26 02 Feb 2010 22:48

Re: Protect w wzmacniaczu Mac Audio Z4100
no i teraz wzmak włącza się około 5-6 sekund a nie odrazu
Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#27 04 Feb 2010 22:26

Re: Protect w wzmacniaczu Mac Audio Z4100
hmm ciekawe... pewnie jest soft start zrobiony na TL'u
Back to top

hehepack
Poziom 12
Poziom 12


Joined: 26 Jan 2008
Posts: 81
Location: Rzeszów
Post#28 05 Feb 2010 21:05

Re: Protect w wzmacniaczu Mac Audio Z4100
ale ten tranzystor musi mieć wpływ na jego działanie, bo mam drugi taki sam wzmak i załącza się po około sekundzie
Back to top

dysk1
Poziom 12
Poziom 12


Joined: 30 Jan 2006
Posts: 90
Location: Tychy
Post#29 06 Feb 2010 17:05

Re: Protect w wzmacniaczu Mac Audio Z4100
a jaki tam dokładnie zastosowałeś tranzystor ?
Back to top

hehepack
Poziom 12
Poziom 12


Joined: 26 Jan 2008
Posts: 81
Location: Rzeszów
Post#30 06 Feb 2010 17:09

Re: Protect w wzmacniaczu Mac Audio Z4100
BC557
