FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Main Page -> Forum Index -> Beginner Science -> Beginners Sandbox -> FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Author

Message

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

05 Feb 2010 18:33

FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Witam, posiadam wzmacniacz od wieży JVC, wydaje mi się że należy do modelu MX 301T, ale pewności nie mam, ponieważ dostałem sam wzmacniacz z radiatorem i trafem jako dodatek do innego wzmacniacza kupionego kiedyś na allegro. Chciałem uruchomić sprzęt, ale zupełnie nie umiem sobie z tym poradzić. Mam nawet instrukcje serwisową, ale nie pomogła mi za wiele. Jak widać na zdjęciach, urządzenie nie jest podłączone taśmą tylko 2 przewodami do (hmm tej kostki co zmienia napięcie na stałe, przepraszam za brak odpowiednich określeń), sprawdzałem napięcie i wyszło 16V na wyjściu trafa, dalej nie mierzyłem. I tu pojawia się moja prośba: czy mógłby ktoś mi wyjaśnić jak uruchomić ten wzmacniacz(gdzie podłączyć wejście sygnału) bez reszty elementów które były w wieży? I czy to w ogóle możliwe? Jak podłączam do prądu to podejrzewam że uruchamia się w trybie stand-by, ale pewności nie mam. Mam nadzieje że zdjęcie przedstawi należycie sprawę, mogę dorzucić jeszcze fotkę trafa jak potrzeba.
Linki do zdjęć:

rimot
Poziom 16

Joined: 21 Aug 2008
Posts: 281
Location: Bydgoszcz

#2 05 Feb 2010 22:52

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T

Sygnał podajesz na CN904 LIN, RIN, GND. Napięcia z płytki zasilacza na CN 990 (masz opisane wartości). Pomierz wszystkie wyprostowane napięcia na zasilaczu i podłącz tam gdzie trzeba. Zapodaj S/M.

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

06 Feb 2010 20:09

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T

Po wyprostowaniu jest 22V, sygnał wejściowy do cn904, ale nie mogę znaleźć cn990. Zasilacz jest wbudowany chyba w ten wzmacniacz, więc nie wiem co i gdzie mam mierzyć. Może to jest ważne że ten wzmacniacz ma układ scalony TA8233H i jakiś tranzystor. Chodzi mi jedynie o uruchomienie tego co widać na fotkach, podłączenie z trafa nie zostało zrobione przeze mnie ale mam nadzieje że jest dobrze zrobione..
podaj maila to wyśle

Google

Google Adsense

06 Feb 2010 20:09

rimot
Poziom 16

Joined: 21 Aug 2008
Posts: 281
Location: Bydgoszcz

#4 07 Feb 2010 17:39

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T

Napisz czy zgadza się z Twoją płytką

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

07 Feb 2010 20:24

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T

Płytka transformatora się zgadza ale na płytka wzmacniacza ma symbol T04 i P04 a różnice: obok D980 jest dodatkowo D981 a reszta się zgadza. Jeśli wiesz jak to zrobić to może mógłbyś to oznaczyć jakoś na zdjęciu, ponieważ nie znam się na tym za bardzo a tak będę na pewno wiedział co zrobić

rimot
Poziom 16

Joined: 21 Aug 2008
Posts: 281
Location: Bydgoszcz

#6 08 Feb 2010 00:24

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T

Masz narysowane co i jak.

Celowo odwróciłem żebyś miał widok od strony elementów. Jeśli ten TA8233 "żyje" powinno działać. Pamiętaj że nie masz regulacji wzmocnienia! Po podłączeniu zasilania zmierz czy na wyjściu nie ma stałego (daj napięcie na "!") jeśli nie podłącz głośnik i dotknij punktu oznaczonego na obrazku jako wej. R lub L - powinieneś usłyszeć brumienie. Jeśli nie to podaj napięcie na punkt oznaczony wykrzyknikiem. Upewnij się jeszcze czy idzie na 4 nogę IC900. Powodzenia.
Aha. Na fotce widać przewody podłączone do mostka. Nie wiem czy tak jest ale muszą iść na dwie wewnętrzne nogi.

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

08 Feb 2010 14:19

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T

No więc tak: wszystko jest dla mnie jasne do momentu w którym muszę 'obudzić' układ. Dokładniej chodzi mi o punkt w którym muszę podłączyć napięcie pow. 2,5V lub z + przez rezystor. I tu pojawia się problem, czy mam to przeprowadzić bezpośrednio z + od mostka czy jakoś inaczej? Bo nie jestem pewny czy dysponuję odpowiednim rezystorem(mam pare płytek niepotrzebnych i mają dużo rezystorów ale czy będzie odpowiedni? A kable są podłączone dobrze do tych nóżek ~~, które zresztą prowadzą do wejścia zasilania które zaznaczyłeś. No i jeszcze jedno, ten 4 pin ze scalaka mam sprawdzić na nim napięcie podłączając pod ten pin czerwony kabel a czarny pod gnd? Przeglądałem MS i ze schematu wynika że w IC900 1 nóżka jest połączona do 4 i przez C958 dochodzi do GND i AG w CN900 i AG w CN901. Przepraszam, może Twój ostatni post powinien wszystko wyjaśnić jednak nie bardzo potrafię go zinterpretować, wolę upewnić się 2 razy niż zepsuć ;)

rimot
Poziom 16

Joined: 21 Aug 2008
Posts: 281
Location: Bydgoszcz

#8 08 Feb 2010 14:53

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T

Sorry za chaos ;) Chodzi o to że pin oznaczony "!" odpowiada za funkcję Stand-by. I jeśli po włączeniu zasilania końcówka nie odpali musisz podać na niego napięcie powyżej 2.5V (max. napięcie zasilania układu). Pokombinuj z wartością rezystora np. parę kilo. Jak nie to zmniejszaj wartość.

Google

Google Adsense

# 08 Feb 2010 14:53

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

08 Feb 2010 17:32

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Próbowałem z rezystorami: 28 ohm i 910 ohm (tylko takimi na chwilę obecną dysponuję) podłączam je do mostka do '+' i do Pout w CN901, za każdym razem nic się nie dzieje i zmniejsza mi się napięcie po wyprostowaniu na mostku o ok. 2V. Na wyjściu głośnikowym nie ma żadnej wartości ani stałego prądu ani zmiennego. Co mogę z tym zrobić? Dodam że kiedy nie robię tego obwodu z rezystorem to napięcie po wyprostowaniu zostaje na jakiś czas i bardzo powoli spada gdy odłączę wtyczkę, a z obwodem znika w sekundę, po czym zostaje na poziomie 0,4V

rimot
Poziom 16

Joined: 21 Aug 2008
Posts: 281
Location: Bydgoszcz

#10 08 Feb 2010 18:00

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Spada napięcie bo "budzisz" IC900. A to że masz tak długo napięcie na kondensatorze bez podłączenia Pout tylko to potwierdza. Piszesz że nic się nie dzieje. No to chyba dobrze! Podłącz obciążenie i podaj sygnał.

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

#11

08 Feb 2010 18:46

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Podłączyłem sygnał i głośniki ale dalej nic się nie dzieje :/ Zauważyłem jednak podczas pomiaru że te rezystory w ogóle nie zmniejszają napięcia... sprawdziłem również z baterią i tak samo napięcie na tym samym poziomie... połączyłem je w szereg, sprawdziłem że mają razem ~940 ohm ale dalej nie zmieniają napięcia(tzn. tak mi się wydaje że powinny chyba zmniejszyć napięcie. Wyjąłem(właściwie wyrwałem, ale tak że są całe, bo były twardym lutem zamocowane) je z płytki z jakiegoś przedwzmacniacza, czy w takim razie są niesprawne?

rimot
Poziom 16

Joined: 21 Aug 2008
Posts: 281
Location: Bydgoszcz

#12 08 Feb 2010 18:56

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Szanowny panie. Elementów się nie wyrywa! Rezystory o których piszesz mają za zadanie ograniczyć prąd a nie napięcie. Wspomniałeś że masz serwisówkę - czas chyba do niej zajrzeć.

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

#13

08 Feb 2010 19:05

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Wiem, ale robiłem to jak najdelikatniej, można powiedzieć że wykręciłem z lutu... mam nową informacje a mianowicie scalak chyba działa bo się troszkę nagrzał radiator, ale dalej sygnał nie dochodzi do wyjścia na głośniki. Napisz na majkel17(malpa)op.pl albo podaj maila to Ci wyślę tą instrukcje serwisową, może coś z niej wyczytasz, bo mnie ona mało mówi. Ale wydaje mi się że to napięcie na Pout jest za duże, w instrukcji jest 3.8V

rimot
Poziom 16

Joined: 21 Aug 2008
Posts: 281
Location: Bydgoszcz

#14 08 Feb 2010 22:04

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Uprzejmie proszę zapoznać się z notą katalogową układu TA8233
http://pdf1.alldatasheet.com/datasheet-pdf/view/31465/TOSHIBA/TA8233H.html
Pout nie MUSI mieć wartości 3.8V, za to MUSI być wyższe od 2.5V. Sprawdź czy jest brumienie po dotknięciu 2 lub 7 nogi TA.

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

#15

08 Feb 2010 22:25

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

No właśnie w tym problem że nie było żadnego dźwięku ani po dotknięciu wejść, ani po daniu sygnału. A po zamknięciu obwodu w Pout, zostawiłem go na chwilę z sygnałem i obciążeniem i trochę się rozgrzał. Te piny 2 i 7 sprawdzę dokładniej jutro, dziś jest późno, wolę zrobić to na świeżo w dzień. Niemniej dziękuję za pomoc i wyczerpujące odpowiedzi, jutro napiszę czy coś się zmieniło. A co do MS to ten schemat na którym zaznaczałeś wejścia i wyjścia pochodzi właśnie z tej instrukcji, aczkolwiek nie wiem czy jesteś w posiadaniu całej instrukcji czy jedynie tego schematu.

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

#16

09 Feb 2010 14:25

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Jeśli wierzyć tej notce od scalaka to Vcc jest do 18V, a jak dam napięcie z + to jest ono za duże, bo ma wartość ~20V... czy w takim razie mogę podłączyć do Pout np. napięcie z CN900 z pinu US6V lub SW9V? Zauważyłem także trochę pasty termo przewodzącej na 16 i 17 pinie scalaka, tak że mogła je łączyć, chociaż nie wiem czy przewodzi prąd.. Usunąłem ją, czekam tylko na odp. czy mogę użyć tych napięć z pinów CN900 żeby uruchomić końcówkę. Aha i sprawdziłem bez włączania układu czy wejścia sygnału które zaznaczyłeś łączą się z 2 lub 7 pinem i nie wiem czy to dobrze ale żaden nie dał oznak połączenia między nimi.

rimot
Poziom 16

Joined: 21 Aug 2008
Posts: 281
Location: Bydgoszcz

#17 09 Feb 2010 18:22

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Z końcówki nie bierz żadnych napięć! Jak się upierasz przy niższym napięciu na stby to wstaw stabilizator 7812 i po krzyku. Pinu 2 i 7 nie miałeś mierzyć tylko na włączonym zasilaniu dotknąć któregoś z nich i posłuchać czy słychać brumienie w głośniku. Co do napięcia zasilania to pisałeś że spada po włączeniu o 2V czyli jest ok. To trafo jest od tej wieży? Wrzuć ten schemat bo temat się ciągnie trochę...

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

#18

09 Feb 2010 19:35

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Wstawiam całą instrukcję serwisową Do JVC MX-301T, trafo wg. osoby od której sprzęt otrzymałem jest od tego wzmacniacza, a także nazwa i typ zgadza się ze schematami z instrukcji. Typ wieży sprecyzowałem sam, po mocy wzmacniacza, wyglądzie osłonki radiatora i firmie, jestem na 99% pewny że wzmacniacz jest właśnie od tej wieży. Kable wychodzące z trafa do mostka wychodzą z miejsc oznaczonych num. 14 i 16 (może tu jest błąd)sprawdziłem, dotknąłem każdy pin nawet i z głośnika dalej nic (a głosnik na bank jest sprawny)

MXD 301T.pdf

Description:

n/a

Download

Filename:

MXD 301T.pdf

Contents:

Filesize:

13.72 MB

Punkty:

14 = 13 for transfer + 1.00 for the user (set automatically)

rimot
Poziom 16

Joined: 21 Aug 2008
Posts: 281
Location: Bydgoszcz

#19 10 Feb 2010 00:23

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

No to trochę zgłupiałem. Na schemacie ideowym w bloku wzmacniacza mocy siedzą 2 (DWA) TDA7295 które są zasilane napięciem symetrycznym +/- 35.5V. Natomiast w widoku ścieżek jest dwukanałowy TA zasilany napięciem pojedynczym. To jedno. Teraz kwestia trafa. Powinno mieć symbol FMTP66M8-65A. Uzwojenie pierwotne 3 i 5 pin. Zmierz zmienne między 12 a 11 lub 13, 8 a 9, 14 a 15 pinem trafa (wtórne) i podaj. Daj fotę płytki z trafem od strony ścieżek.

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

#20

10 Feb 2010 11:01

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Napięcia między:
12 i 13: 18,5V (między 12 i 11 nic nie pokazało)
8 i 9: 1,5V
14 i 15: nic
14 i 16(te idą do mostka): 16V

Fotka płytki z trafem:

rimot
Poziom 16

Joined: 21 Aug 2008
Posts: 281
Location: Bydgoszcz

#21 10 Feb 2010 12:43

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Jakie napięcie masz na 2 pin CN901 (SMUTE)

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

#22

12 Feb 2010 12:03

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Przepraszam za 2 dniową nieobecność, nie miałem dostępu do internetu. Mierząc SMUTE wartość uzyskałem po zetknięciu 2 kabla miernika do + i jest prawie 20V w momencie włączenia układu (Pout) a po 1-2s. obniża się do 11,2V. Przy braku napięcia w Pout wartość wynosi 0V.

Google

Google Adsense

12 Feb 2010 12:03

88pytan
Poziom 6

Joined: 25 Jan 2010
Posts: 15
Location: WT

#23

26 Feb 2010 09:23

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Temat nie został zamknięty i dalej proszę o pomoc w rozwiązaniu mojego problemu.

madmaxpl
Poziom 1

Joined: 19 Dec 2011
Posts: 1
Location: Bydgoszcz

#24 19 Dec 2011 15:51

Re: FMH-007 SAM wzmacniacz od wieży JVC 301T - jak podłączyć

Witam,

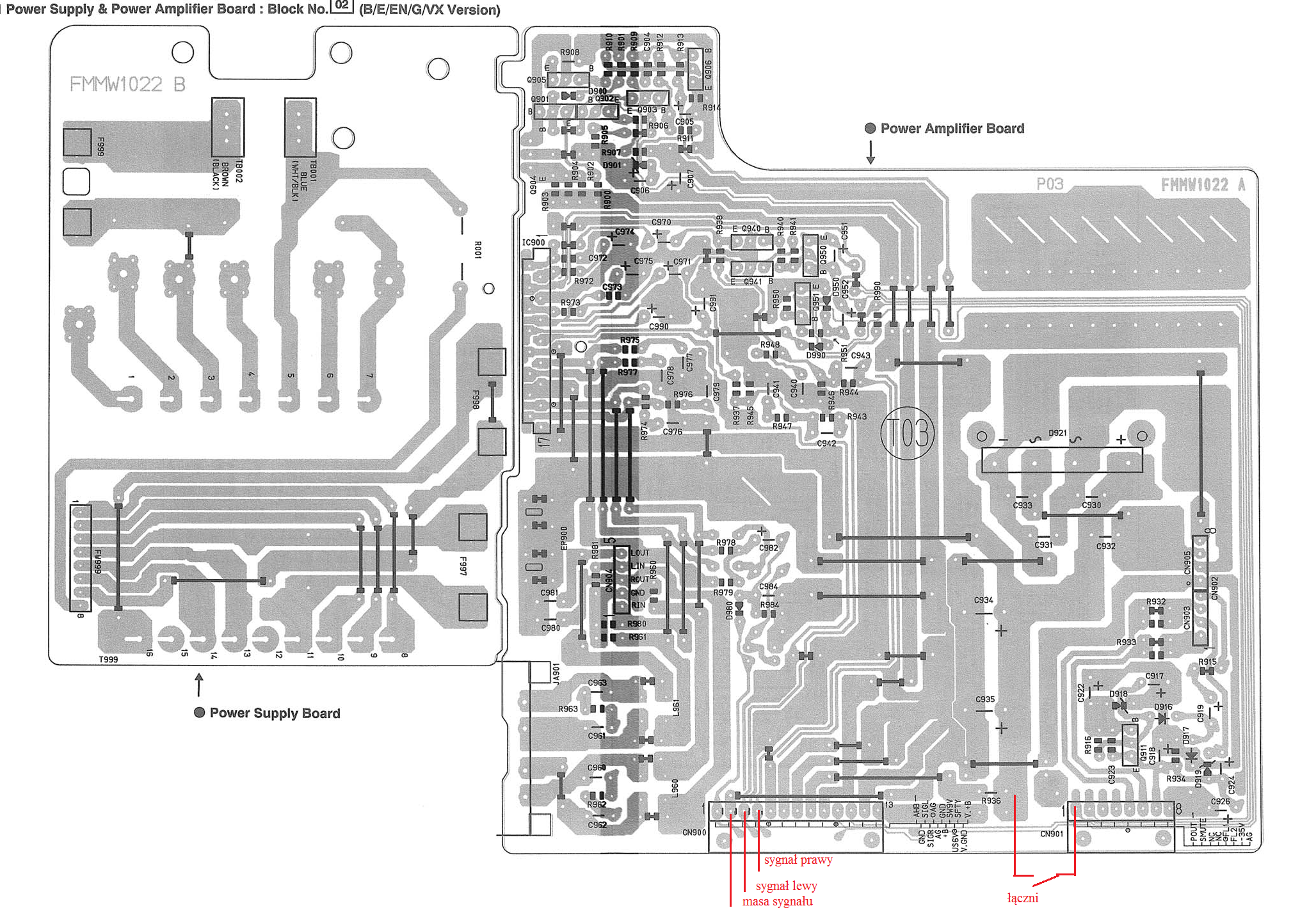

Spotkałem się z tym wzmacniaczem i żeby go uruchomić trzeba połączyć tak jak pokazałem na schemacie http://obrazki.elektroda.pl/7070018200_1324306069.png po połączeniu powinien działać. Przesyłam też link do informacji o tym układzie http://www.datasheetcatalog.org/datasheets/700/500525_DS.pdf .
Mam nadzieję że pomogłem z problemem.
