#31

04 Mar 2010 01:43

Re: Kolorofon na USB, modyfikacja C-230B

Z trzema 40W żarówkami spokojnie możesz rozświetlić pomieszczenie 5x5m. A nawet to będzie za jasne, 25W powinno być w sam raz. Stroboskop widoczny na filmiku to tani bubel 13W. Wcale a wcale go nie widać przy tych żarówach. Lepiej podłączyć do tego jakąś choinkę, lub.. lampkę nocną jeśli jest już po sezonie :)

Co do smd, ten układ ma obudowę SO więc jest łatwy w przylutowaniu... gdyby był w TQFP czy innym ustrojstwie to rozumiem, ale tak... można go przyłapać nawet transformatorówką :)

markovip - czemu psychodelic lights? :) To jak będzie pracował zależy jak sobie poustawiamy w aplikacji, to po prostu "bardzo szybki" kolorofon ;)

emil_elektryk
Poziom 18

Joined: 15 Feb 2009
Posts: 541
Location: Hrubieszów

#32 04 Mar 2010 07:18

Re: Kolorofon na USB, modyfikacja C-230B

Mam jeszcze jedno pytanie,Gdzie można kupić takie 3 lampy jak w kolorofonach np C-230B?Żeby pasowały na żarówki 21W.

rollcage
Poziom 13

Joined: 28 Nov 2005
Posts: 125
Location: Karpacz

#33 04 Mar 2010 11:50

Re: Kolorofon na USB, modyfikacja C-230B

Aaaa to zobacze jak to bedzie wygladac z 60W bo tylko takie udało mi sie dostac w mojej okolicy. Pozatym bardziej chodzilo mi o wykonanie płytki, niz lutowanie takiego układu..

manekinen
Poziom 21

Joined: 12 Apr 2006
Posts: 1257
Location: Kętrzyn

#34

07 Mar 2010 03:52

Re: Kolorofon na USB, modyfikacja C-230B

emil_elektryk - czy pytasz o odbłyśniki? Czy o oprawy? Na jakie żarówki 21W?

Dla zainteresowanych załączam wersję tego kolorofonu na 8 kanałów. Pliki BRD SCH i gotowce w PDF. Płytkę zagęściłem ale i tak się nie zmieściłem z jednym kanałem w rozmiarach eagle light więc ostatni kanał to po prostu ściezki i nie ma go na schemacie - trzeba sobie jakoś radzić ;)

kolorofon_usb_x8.rar

Description:

n/a

Download

Filename:

kolorofon_usb_x8.rar

Contents:

Filesize:

134.25 KB

Punkty:

2 = 0.00 for transfer + 2 for the user (set manually)

kofodi
Poziom 6

Joined: 04 Mar 2010
Posts: 18
Location: Gliwice

#35 08 Mar 2010 16:12

Re: Kolorofon na USB, modyfikacja C-230B

Witam chciałbym też zrobić taki kolorofon tylko że pod 3 duże (9mm) diody LED i też pod USB czy ktoś był by w stanie mi pomóc jakimś schemacikiem? Odwdzięczę się punktami.

Google

Google Adsense

# 08 Mar 2010 16:12

rollcage
Poziom 13

Joined: 28 Nov 2005
Posts: 125
Location: Karpacz

#36 08 Mar 2010 16:55

Re: Kolorofon na USB, modyfikacja C-230B

Schemat sie z grubsza nie zmieni. Musisz jedynie zamiast napiecia 230V podac jakies bezpiecznie dla diody (np 12V) i przy diodzie dac rezystor ograniczajacy prąd dla tej diody.

DJpopak;)
Poziom 23

Joined: 01 Dec 2003
Posts: 2520
Location: B-tów

#37 08 Mar 2010 17:38

Re: Kolorofon na USB, modyfikacja C-230B

A po co od razu 12v? 5V nie wystarczy? ;)

kofodi
Poziom 6

Joined: 04 Mar 2010
Posts: 18
Location: Gliwice

#38 08 Mar 2010 18:55

Re: Kolorofon na USB, modyfikacja C-230B

ok, dzięki znalazłem "fachowca" :P w szkole który mi z tym trochę pomoże.

Mam jeszcze tylko jedno pytanie da się to FT245RL zastąpić czymś innym? bo nie mam jak tego załatwić ;/ najwyżej allegro ale to 32zl a ja chce to tylko na 3 LEDY ;/

DJpopak;)
Poziom 23

Joined: 01 Dec 2003
Posts: 2520
Location: B-tów

#39 08 Mar 2010 19:27

Re: Kolorofon na USB, modyfikacja C-230B

Nie zastąpisz ;)

manekinen
Poziom 21

Joined: 12 Apr 2006
Posts: 1257
Location: Kętrzyn

#40

08 Mar 2010 19:56

Re: Kolorofon na USB, modyfikacja C-230B

Zabardzo nie ma czym tego zastąpić. Dodam że na początku próbowałem użyć takiego fajnego konwertera USB2LPT

http://www-user.tu-chemnitz.de/~heha/bastelecke/Rund%20um%20den%20PC/USB2LPT/ul-16.htm.en

Bo też nie widziało mi się pchać takiej kosztownej kostki tylko dla migania światełkami - ale tamtą przejściówkę testowałem z discolitez i po kilku sekundach się zawieszała a za nią pół komputera :( Więc jeśli ma być na usb to na razie tylko FT245, no chyba że ktoś zna jeszcze inną fajną przejściówkę?

rollcage
Poziom 13

Joined: 28 Nov 2005
Posts: 125
Location: Karpacz

#41 08 Mar 2010 20:08

Re: Kolorofon na USB, modyfikacja C-230B

Niestety FT245 jest drogi, ale chyba niezastapiony, bo to nie pierwsza taka moja konstrukcja oparta o ten układ i kazdy działa bez najmniejszych problemów

Pozatym wysłalem koledze kofodi wiadomość na PW, moze bedzie zainteresowany.

emil_elektryk
Poziom 18

Joined: 15 Feb 2009
Posts: 541
Location: Hrubieszów

#42 09 Mar 2010 07:07

Re: Kolorofon na USB, modyfikacja C-230B

manekinen wrote:

Pytam i o odbłyśniki i o oprawy ;) Żarówka to 12V/21W BA15S .

manekinen
Poziom 21

Joined: 12 Apr 2006
Posts: 1257
Location: Kętrzyn

#43

09 Mar 2010 16:24

Re: Kolorofon na USB, modyfikacja C-230B

A to nie wiem skąd takie rzeczy dostać :(

Wersja dla diod LED. W załączniku pliki projektu eagle BRD i SCH, i gotowce w PDF.

Płytka zrobiona pod tranzystory PNP (zwykłe typu BC557) które niestety odwracają fazę, więc dioda świeci przy wyłączonym wyjściu i odwrotnie. Można odpowiednio ustawić program wyświetlający aby odwracał logikę.
LUB
Zamiennie można wlutować tranzystory NPN które nie odwrócą fazy, po prostu wlutować odwrotnie (tyłem na przód) w miejsce PNP. Diody będą zapalane prawidłowo ale nie dostaniemy wtedy 5V na wyjściu lecz troszke mniej, trzeba odliczyć spadek na tranzystorze.

Całość zasilana z USB. Nie dawałem mocniejszych tranzystorów bo z tego portu i tak nie pociągniemy wicej jak 500mA - i tutaj trzeba dopilnować aby tej wartości nie przekroczyć. Można oczywiście wymienić tranzystory na mocniejsze a układ zasilić z własnego zasilacza.

Dioda kontrolna zasilana zza bezpiecznika więc będzie wiadomo że to on się spalił w razie przeciążenia.

kolorofon_led.rar

Description:

n/a

Download

Filename:

kolorofon_led.rar

Contents:

Filesize:

120.89 KB

Punkty:

1.5 = 0.00 for transfer + 1.5 for the user (set manually)

maciej123454
Poziom 17

Joined: 07 Apr 2007
Posts: 413
Location: szczecin

#44 10 Mar 2010 20:45

Re: Kolorofon na USB, modyfikacja C-230B

mógłbyś wysłać swój plik z discolitez-a

miszczo997
Poziom 16

Joined: 23 Mar 2009
Posts: 318
Location: Lubartów

#45 28 Mar 2010 19:20

Re: Kolorofon na USB, modyfikacja C-230B

Witam
mam dwa pytania:
jakie są wymiary płytki bo wydrukowałem ten schemat z pdfa i strasznie małe wyszło i czy gdzieś można kupić odblaski do żarówek?

rollcage
Poziom 13

Joined: 28 Nov 2005
Posts: 125
Location: Karpacz

#46 28 Mar 2010 19:55

Re: Kolorofon na USB, modyfikacja C-230B

Jakies 6 cm na 6,5 cm. Co do odblasków to tez szukałem.. ale dałem sobie spokój. Akurat autor miał je z oryginalnego kolorofonu.

marcin17121992
Poziom 10

Joined: 06 Sep 2009
Posts: 54
Location: bydgoszcz

#47 29 Mar 2010 17:44

Re: Kolorofon na USB, modyfikacja C-230B

Witam,wiecie moze skąd mozna pobrac DLOP’a, bo link ktory podał kolega manekinen jest nie aktywny

Google

Google Adsense

# 29 Mar 2010 17:44

miszczo997
Poziom 16

Joined: 23 Mar 2009
Posts: 318
Location: Lubartów

#48 09 Apr 2010 19:28

Re: Kolorofon na USB, modyfikacja C-230B

Przepraszam za głupie pytanie i trochę nie na temat
ale jak w eaglu nazywają się te wejścia na kable za triakami??

manekinen
Poziom 21

Joined: 12 Apr 2006
Posts: 1257
Location: Kętrzyn

#49

09 Apr 2010 19:41

Re: Kolorofon na USB, modyfikacja C-230B

marcin DLOP'a masz przecież w załączniku w pierwszym poście, oraz tutaj http://diy.elektroda.eu/kolorofon-na-usb/

miszczo te gniazda są w bibliotece con-ptr500

marcin17121992
Poziom 10

Joined: 06 Sep 2009
Posts: 54
Location: bydgoszcz

#50 14 May 2010 23:02

Re: Kolorofon na USB, modyfikacja C-230B

manekinen mozesz wrzucic swoje ustawiena Discoliteza?

agentjanusz
Poziom 1

Joined: 29 Aug 2010
Posts: 1

#51 29 Aug 2010 12:21

Re: Kolorofon na USB, modyfikacja C-230B

manekinen, czy byłaby możliwość byś dla mnie zbudował taką płytkę z tym wszystkim, oczywiście bez kolorofonu, i ile to wszystko miałoby kosztować?

manekinen
Poziom 21

Joined: 12 Apr 2006
Posts: 1257
Location: Kętrzyn

#52

15 Sep 2010 09:42

Re: Kolorofon na USB, modyfikacja C-230B

Na jednym z backupów znalazłem swój desktop do discolitez pro, niestety nie wiem czy to ten co na filmiku bo nie mam teraz jak sprawdzić. Dodaję w załączniku.

PS Nie wykonuje żadnych układów na zamówienie bo po prostu nie mam czasu.

My DiscoLitez Desktops.rar

Description:

n/a

Download

Filename:

My DiscoLitez Desktops.rar

Contents:

Filesize:

976 Bytes

Punkty:

0.00

polprzewodnikowy
Poziom 21

Joined: 12 Feb 2008
Posts: 1206
Location: Ostrołęka (Zawady)

#53 25 Sep 2010 17:22

Re: Kolorofon na USB, modyfikacja C-230B

Odświeżę trochę i dodam że wtyczka DLOP działa również na FT232RL czyli na przejściówce USB -> RS232. Wszystkie wyprowadzenia działają jako wyjścia.

dudoni12
Poziom 9

Joined: 15 May 2010
Posts: 35

#54 18 Jan 2011 21:52

Re: Kolorofon na USB, modyfikacja C-230B

Chciałbym podłączyć 100W żarówki ( i mówię od razu, że nie bardzo się na tym znam) na kanał i nie bać się o spalenie elementów po kilku godzinnej pracy tylko nie wiem czy można to zrobić bez radiatorów, ponieważ na projekcie płytki, która jest tu umieszczona nie bardzo jest na nie miejsce, więc może poprzez zastosowanie mocniejszych triaków np. BT137-800 albo BT138-600 można by było pozbyć sie radiatorów :D. Jeżeli zaś jest to nie możliwe to może ktoś byłby tak miły i zaprojektował płytkę uwzględniając radiatory (wersja 8 kanałowa) . I jeszcze jedno pytanie mianowicie chce zrobić ten układ w innej obudowie niż żarówki i połączyć je 2 gniazdami (po 4 kanały jedno) telefonicznymi rj45, ale wydaje mi się, że ten kabel jest zbyt cienki by przewodził on 230V i kilka amper, ale tylko chce się tylko upewnić.Bardzo proszę o odp.

rollcage
Poziom 13

Joined: 28 Nov 2005
Posts: 125
Location: Karpacz

#55 18 Jan 2011 22:07

Re: Kolorofon na USB, modyfikacja C-230B

Kolego @dudoni12 nie że chce ciebie zniechęcić, ale może jak sie nie znasz, to sam tego nie rób. Oczywiście ze do tych triaków trzeba dać radiatory. Sam mam 60W zarówki i triak z małym radiatorkiem jest ciepły. Oczywiście na mocniejszym triaku, będzie to lepiej, ale i tak przy 100W bedą ciepławe. Możesz zastosować jeden wspólny wiekszy radiator i każdego triaka odziolować od niego, albo zastosować mniejsze i wentylator. A i tymi przewodami telefonicznymi to chyba miał byc jakis żart?

dudoni12
Poziom 9

Joined: 15 May 2010
Posts: 35

#56 18 Jan 2011 23:01

Re: Kolorofon na USB, modyfikacja C-230B

Do tych kabli to tylko tak pytałem, bo mają wygodne gniazda :P, ale tylko chciałem być w 100% pewny.
Czyli rozumiem, że mocniejszy triak poprawi lekko sytuacje, tylko nie wiem do końca jak duże powinny być te radiatory, żeby przy 100W nie poszedł z tego jakiś dymek po kilku godzinnej pracy.A jak się ma sprawa obudowy żarówek prawdopodobnie będzie wymagała jakiejś wentylacji. I możesz mi zdradzić jak dużą powierzchnie dasz radę oświetlić 60 watowymi?

rollcage
Poziom 13

Joined: 28 Nov 2005
Posts: 125
Location: Karpacz

#57 18 Jan 2011 23:02

Re: Kolorofon na USB, modyfikacja C-230B

60W bez żadnego przykrycia żarówek, napędzałem nim małe domówki, a zabawa była najczesciej w salonie o średniej wielkosci od 35 do 50 m2 i ludzie nie narzekali. Nawet czesto mówili ze nie mogą stać za blisko bo oczy ich bolą.

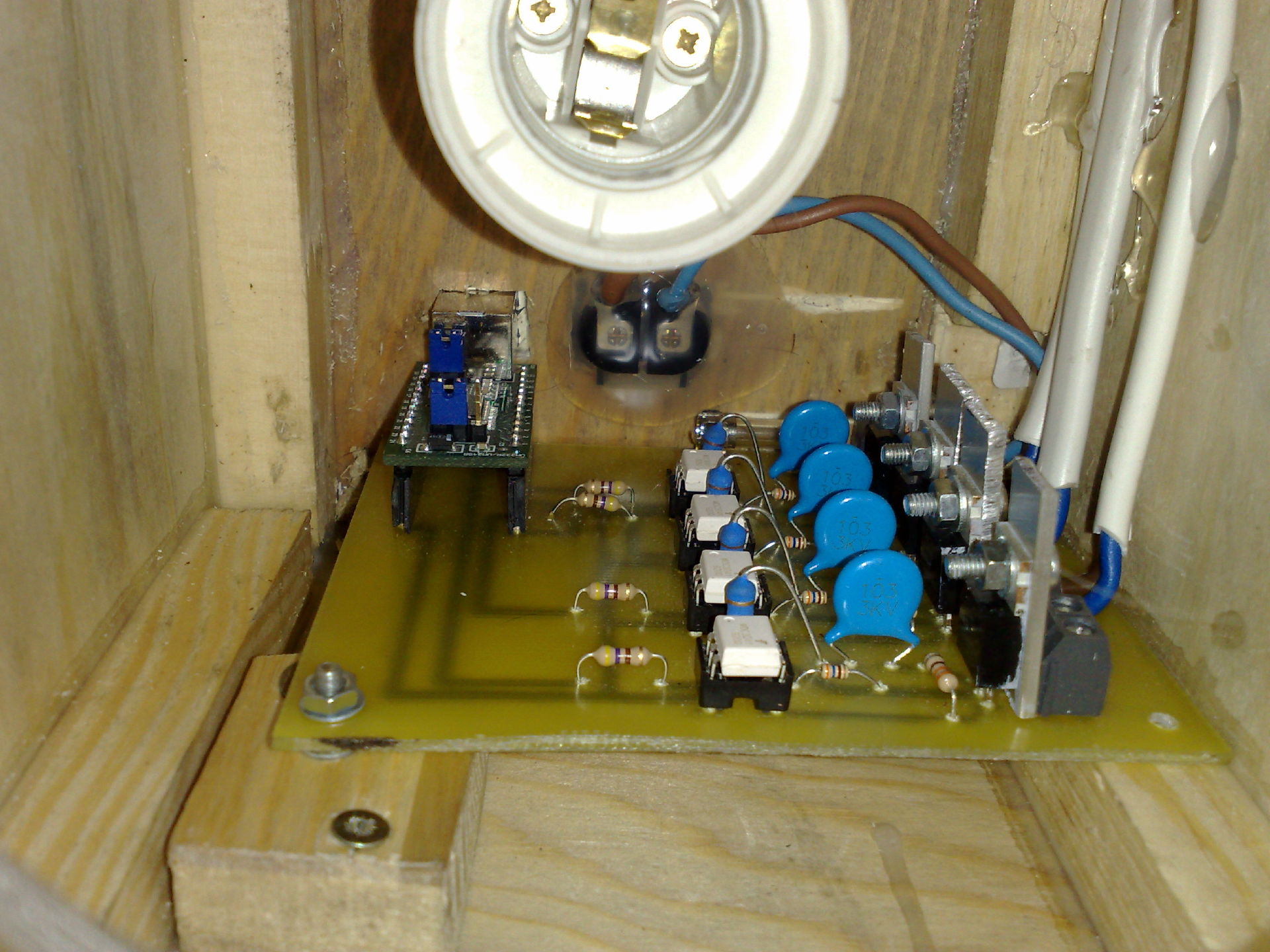

W swojej wersji mam takie o to blaszki z aluminium jak na obrazku

Google

Google Adsense

# 18 Jan 2011 23:02

dudoni12
Poziom 9

Joined: 15 May 2010
Posts: 35

#58 18 Jan 2011 23:08

Re: Kolorofon na USB, modyfikacja C-230B

Czyli rozumiem, że przy zastosowaniu mocniejszych triaków i mniej więcej takiej wielkości radiatorami (może troszkę większymi) 100W powinno śmigać :D dzięki za odpowiedź

rollcage
Poziom 13

Joined: 28 Nov 2005
Posts: 125
Location: Karpacz

#59 18 Jan 2011 23:35

Re: Kolorofon na USB, modyfikacja C-230B

To czy bedzie to ci smigać to nikt ci z głowy nie powie, triak wytrzyma temprature do ok 125 stopni, potem spłonie, możesz ryzykować...

dudoni12
Poziom 9

Joined: 15 May 2010
Posts: 35

#60 18 Jan 2011 23:42

Re: Kolorofon na USB, modyfikacja C-230B

No rozumiem, ale tak spytam jeszcze czy ty byś w tym przypadku zaryzykował?? Bo przecież już ktoś mówił na forum, że ma podpięte 100W i działa więc wydaje mi się, że aż tak dużego ryzyka nie ma. Dobra jeszcze raz dzięki za fatygę , może moje pytanie są nieraz nie zbyt "fachowe", ale jak to się mówi nie od razu Rzym zbudowano.:D
