 28 Jul 2004 03:23 Oznaczenia podzespołów - znane i mniej znane |
|
|
|
Może się to komuś przyda: oznaczenia wg Polskiej normy dla podzespołów biernych, różnego typu, zajzyj tutaj kiedy nie bedziesz wiedział jak co wygląda. Jest to pewnego rodzaju akcja mająca na celu zapoznanie się userów z niektórymi symbolami elektrycznymi.
OPIS:
1.
1a Cewka (ogólniej indukcyjność)
1b Kondensator (symbol ogólny) - o dielektryku stałym
2. Rezystancja lub rezystor (opornik liniowy)
3.
3a Rezystancja zmienna (symbol ogólny)
3b Warystor
4.
4a Rezystor zmienny suwakowy o 2 wyprowadzeniach (potencjometr)
4b Rezystor zmienny suwakowy o 3 wyprowadzeniach (potencjometr)
5.
5a rezystor zmienny (potencjometr) ze ślizgaczem i połozeniem wyłączenia
5b Potencjometr dostrojczy
6.
6a Rezystor z dwoma stałymi odczepami
6b Bocznik - rezystor z dwoma wyprowadzeniami pradowymi i 2 napięciowymi
7.
7a Stos weglowy o zmiennej rezystancji
7b Element grzejny; grzejnik
8. Kondensator o dielektryku stałym - zaokraglenie może oznaczać symbol zewnętrznej elektrody, rotor w kondensatorach zmiennych
9. Kondensator przepustowy
10. Kondensator z wyrużnioną polaryzacją np. elektrolityczny
11. Zmienna pojemność (symbol ogólny)
12. Kondensator dostrojczy
13. kondensator zmienny rożnicowy
14. Kondensator zmienny dwustatorowy (dzielony)
15.
15a Kondensator z wyróznioną polaryzacją o pojemności zmiennej w funkcji temperatury
15b kondensator o pojemnosci zaleznej od napięcia
16. Indukcyjność - cewka dławik itp.
17.
17a Cewka, induktor, solenoid, zwojnica, dławik z rdzeniem magnetycznym
17b Cewka, induktor itp. z rdzeniem ze szczeliną
17c Cewka, induktor, uzwojenie itp. ze stałym odczepem
18.
18a Cewka, induktor itp. o nastawności ciągłej
18b Cewka, induktor itp. o zmienności skokowej
19.
19a Dlawik wspólosiowy z rdzeniem magnetycznym
19b Wariometr
19c Koralik ferrytowy na przewodzie
20.
20a Rdzeń ferrytowy (pamięciowy)
20b oznaczenie kierunku strumienia magnetycznego
20c rdzeń ferrytowy z jednym uzwojeniem
20d rdzeń ferrytowy z czterema uzwojenami
21.
21a Matryca ferrytowa
21b układ matrycowy
22.
22a rezonator kwarcowy, element piezoelektryczny 2- wyprowadzeniowy
22b rezonator kwarcowy, element piezoelektryczny 3- wyprowadzeniowy
23.
23a Element piezoelektryczny z 2 parami elektrod
23b elektret z elektrodami i polączeniami linia dłuższa oznacza pole dodatnie.
24.
24a Linia opoźniająca magnetostrykcyjna z 2 uzwojeniami
24b Linia opoźniająca typu wspołosiowego
24c Linia opoźniająca typu piezoelektrycznego z dwoma ośrodkami
25.
25a Linia opoźniająca - symbol ogólny
25b Linia opóxniająca - o parametrach skupionych
26.
26a Rzeczywista część impedancji Re - rezystancja, oporność
26b Impedancja np. głosnik
27.
27a Oporność bierna - reaktancja
27b oporność bierna indukcyjna - reaktancja indukcyjna
27c Oporność bierna pojemnościowa - reaktancja pojemnościowa
28.
28a Potencjometr dostrojczy
28b potencjometr o charakterystyce logarytmicznej
28c potencjometr obrotowy
29.
29a Warystor
29b Termistor NTC
29c Termistor PTC
30.
30a kondensator
30b Kondensator elektrolityczny
30c kondensator elektrolityczny niebiegunowy
30d kondensator zmienny o zaznaczonej elektrodzie ruchomej
30e kondensatorwykonujący ruch wahadlowy
30f kondensator o jednej elektrodzie połączonej z masą
30g kondensator o dużej rezystancji elektrod (gaszeniowy)
30h kondensator przeciwzakłuceniowy
30i kondensator przeciwzakłuceniowy szerokopasmowy
30j kondensator przepustowy do przejścia przez osłone
30k kondensator z odczepem (USA, NIemcy)
31.
31a-g Moce znamionowe rezystorów kolejno: 0,05 0,12 0,25 0,5 1 2 5 wszystkie w watach
31h rezystor oznaczenie USA
ZDJĘCIE
| Filesize: |
59.79 KB |
|
|
|
| Back to top |
|
 |
Google
|
| #
28 Jul 2004 03:23 |
|
|
|
|
|
| Back to top |
|
|
Tremolo
Poziom 26
Joined: 24 Aug 2002
Posts: 11812
Location: Chorzów
|
#2
28 Jul 2004 14:27 ELEMENTY AKTYWNE |
|
|
|

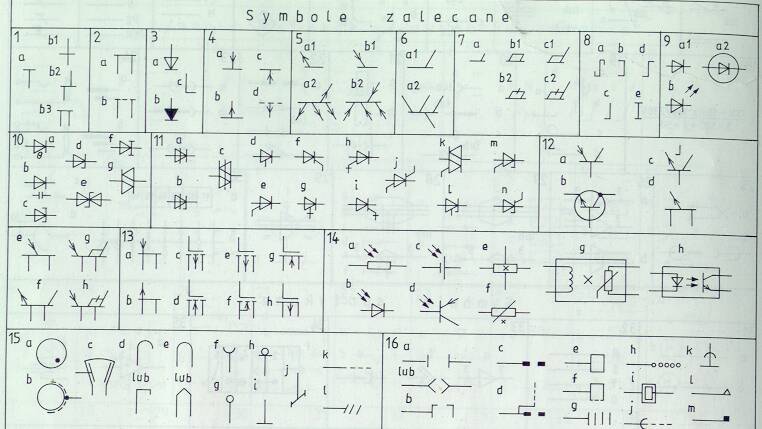

ELEMENTY AKTYWNE, PÓŁPRZEWODNIKOWE, LAMPOWE
1
1a obszar polprzewodnika z 1 wyprowadzeniem; linia pozioma oznacza obszar polprzewodnika, linia pionowa - wyprowadzenie
1b1,b2, b3 obszar półprzewodnika z 2 wyprowadzeniami - przyklady
2
2a kanał przewodzący przyrządu polprzewodnikowego typu zubożonego
2b kanał przewodzący przyrządu polprzewodnikowego typu wzbogaconego
3
3a złacze prostujące (dioda pólprzewodn., ogniwo selenowe, miedziowe itp.)
3b zlacze prostujące (forma niezalecana)
3c bramka izolowana
4
4a zlacze wpływajace na obszar półprzewodnika przez oddziaływanie pola elektrycznego; obszar typu P
4b zlacze wpływajace na obszar półprzewodnika przez oddziaływanie pola elektrycznego; obszar typu N
4c kanał typu N na podłożu typu P
4d kanał typu P na podłożu typu N
5
5a1 emiter na obszarze o odmiennym typie przewodnictwa emiter P na obszarze typu N (tranzystor NPN)
5a2 kilka emiterów P na obszarze N
5b1 emiter na obszarze o odmiennym typie przewodnictwa emiter N na obszarze typu P
5b2 kilka emiterów N na obszarze P
6
6a1 kolektor na obszarze o odmiennyn typie przewodnictwa
6a2 kilka kolektorów na obszarze o odmiennym typie przewodnictwa
7
7a przejście miedzy obszarami o rożnym typie przewodnictwa - przejście jest oznaczone miejscem przecięcia się odcinka prostego z linia ukośną
7b1 obszar samoistny oddzielający obszary o różnym typie przewodnictwa, tworzący strukture PIN lup NIP
7b2 obszar samoistny oddzielający obszary o tym samym typie przewodnictwa, tworzący strukture NIN lup PIP
7c1 obszar samoistny między kolektorem a obszarem o odmiennym typie przewodnictwa worzący srukture typu PIN lub NIP
7c2 obszar samoistny między kolektorem a obszarem o tym samym typie przewodnictwa worzący srukture typu PIP lub NIN
8
8a zjawisko Schottky'ego
8b zjawisko tunelowe
8c zjawisko lawinowe jednokierunkowe
8d zjawisko lawinowe obukierunkowe
8e zjawisko wsteczne jednotunelowe
9
9a1 dioda symbol ogólny
9a2 dioda symbol ogólny - na schemacie zaznaczony symbol obudowy (można pominąć)
9b dioda elektroluminescencyjna (świecaca , LED)
10
10a dioda o zalezności temperaturowej (oznaczenie grecka litera duże Theta, albo t ze znakiem stopnia)
10b dioda o pojemności zmiennej (warikap, waraktor)
10c dioda tunelowa, dioda Esaki
10d dioda lawinowa jednokierunkowa, dioda stabilizująca, dioda Zenera
10e dioda lawinowa obukierunkowa
10f dioda wsteczna (jednotunelowa)
10g dioda obukierunkowa symetryczna (diak)
11
11a tyrystor diodowy blokujący wstecznie
11b tyrystor diodowy blokujacy wstecznie
11c tyrystor diodowy obukierunkowy (symetryczny)
11d tyrystor triodowy blokujący wstecznie, bez okreslenia typu bramki
11e tyrystor triodowy blokujący wstecznie z bramka N
11f tyrystor triodowy blokujący wstecznie z bramką P
11g tyrystor triodowy odłaczalny bez okreslenia typu bramki
11h tyrystor triodowy odlączalny z bramką N (od strony anody)
11i tyrystor triodowy odlączalny z bramką P (od strony anody)
11j tyrystor tetrodowy blokujący wstecznie
11k tyrystor triodowy obukierunkowy, symetryczny; triak
11l tyrystor triodowy, przewodzacy wstecznie bez określenia typu bramki
11m tyrystor triodowy, przewodzacy wstecznie z bramką N
11n tyrystor triodowy, przewodzacy wstecznie z bramką P
12
12a tranzystor typu PNP, tranzystor bipolarny, wersja symbolu bez obudowy
12b j/w symbol z obudową, symbol można pominąć, na rysunku zaznaczono dodatkowo styk obudowy z kolektorem tranzystora
12c tranzystor bipolarny lawinowy NPN
12d tranzystor jednozlączowy z bramka typu z baza typu P; dioda podwójna
12e tranzystor jednozlączowy z bramka typu z baza typu N; dioda podwójna
12f tranzystor NPN o poprzecznej polaryzacjibazy typu P
12g tranzystor PNIP z wyprowadzeniem z obszaru samoistnego
12h tranzystor PNIN z wyprowadzeniem z obszaru samoistnego
13
13a tranzystor polowy złączowy, zwany JFET, z kanałem typu N, strzałka może byc po środku
13b tranzystor polowy złączowy, zwany JFET, z kanałem typu P, strzałka może byc po środku
13c tranzystor unipolarny z izolowaną bramką IGFET, kanał typu P bez wyprowadzenia podłoża
13d tranzystor unipolarny z izolowaną bramką IGFET, kanał typu N bez wyprowadzenia podłoża
13e tranzystor unipolarny z izolowaną bramką IGFET, kanał typu P z wyprowadzeniem podłoża
13f tranzystor unipolarny z kanałem typu N z podłożem połączonym wewnętrznie ze źrodlem
13g IGFET - typu zubozonego z pojedyńczą bramką kanał typu P bez wyprowadzenia podloża
13h IGFET - typu zubozonego z pojedyńczą bramką kanał typu N bez wyprowadzenia podloża
14
14a fotorezystor - przyrząd światłoczuły bierny, przewodnictwo dwukierunkowe
14b fotodioda - przyrząd światłoczuły jednokierunkowy
14c fotoogniwo
14d fototranzystor
14e generator Halla, z 4 wyprowadzeniami - Hallotron
14f rezystor zalezny od wartości natężenia pola magnetycznego
14g sprzęgacz magnetyczny, magnetoizolator
14h sprzęgacz optyczny, złożony z diody LED i fototranzystora (transoptor) - możliwe inne kombinacje (żarówka itp.)
15
15a bańka gazowana lampy elektronowej
15b bańka z ekranem zewnetrznym
15c pokrycie przechodzące na powierzchni wewnętrznej bańki
15d termokatoda pośrednio żarzona
15e termokatoda bezpośrednio żarzona
15f fotokatoda
15g katoda zimna (np. w NIXIE, lampy neonowe)
15h elektroda złożona - jako anoda i/lub zimna katoda
15i anoda, kolektor, płytka (w lampach mikrofalowych)
15j anoda fluorescencyjna
15k siatka
15l bariera wstrzymujaca dyfuzje jonów
16
16a elektrody odchylania osiowego
16b elektroda modulacyjna
16c elektroda ogniskująca z otworem, anoda wyrzutni elektronowej
16d elektroda rozszczepiająca , sprzężona wewnętrznie z elektrodą wyrzutni elektkronowej
16e elektroda ogniskujaca cylindyczna; elektroda obszaru przelotowego;element soczewki elektronowej
16f elektroda ogniskująca cylindryczna z siatką
16g elektroda wielootworowa
16h elektroda kwantująca
16i elektroda odchylania promieniowego
16j siatka o emisji wtórnej
16k anoda o emisji wtórnej, katoda wtórna, dynoda
16l elektroda fotoemisyjna
16m elektroda akumulująca
16n elektroda akumulująca fotoemisyjna
16o elektroda akumulacyjna o emisji wtórnej (kierunek wskazuje się strzałką)
16p elektroda akumulacyjna fotoprzewodnościowa

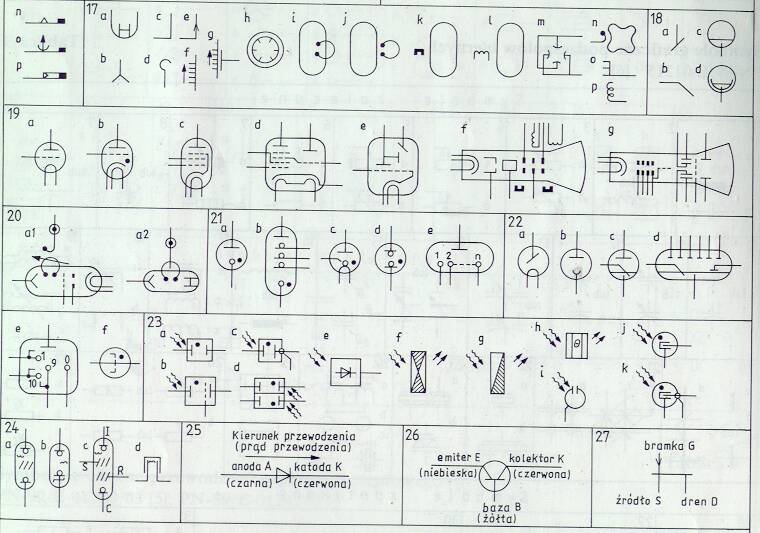

17
17a wyrzutnia elektronowa z symbolem bańki
17b reflektor
17c podstawa otwartej linii opóźniającej bez emitowania elektronow
17d podstawa zamkniętej linii opoźniająćej bez emitowania elektronów
17e podstawa emitująca elektrony (strzałka pokazuje kierunek przepływu elektronów)
17f linia opoźniająca (strzałka pokazuje kierunek przepływu elektronów)
17g elektroda ogniskująca , pojedyńcza umieszczona wzdłuż otwartej linii opoźniającej
17h linia opóxniająca z zamknięta z bańką
17i rezonator wewnętrzny
17j rezonator zewnętrzny
17k magnes trwały wytwarzający poprzeczne pole magnetyczne (magnetrony, lampy o polach skrzyzowanych)
17l cewka wytwarzająca poprzeczne pole magnetyczne (magnetrony)
17m rezonator kwadropulowy
17n rezonator kwadropulowy z pętlą
17o sprzęgacz linii opóźniającej
17p helisa
18
18a anoda lampy rentgenowskiej
18b elektroda spustowa
18c katoda ciekła (z symbolem bańki)
18d katoda ciekła odizolowana
19
19a trioda z katoda bezpośrednio żarzoną
19b trioda z katoda pośrednio żarzoną
19c pentoda z katodą posrednio żarzona, połaczona z siatka hamujacą
19d dwie lampy w jednej bańce (trioda-heksoda)ze wspólna katodą pośrednio żarzoną
19e magiczne oko 9wskaźnik wysterowania)
19f lampa elektropromieniowa o odchylaniu elektromagnetycznym (lampa kineskopowa z zaznaczonymi elektrodami)
19g lampa elektropromieniowa o odchylaniu elektrostatycznym
20
20a1 Klistron refleksowy
20a2 Klistron refleksowy - uproszczony
21
21a lampa gazowana z zimną katodą (jarzeniówka stabilizacyjna)
21b jarzeniówka stabilizacyjna wieloelektrodowa
21c lampa spustowa z podgrzewaną katoda
21d lampa gazowana gazowana z zimną katodą symetryczną, (wskaźnik jarzeniowy)
21e wskaźnik jarzeniowy alfanumeryczny o n katodach i anodzie w formie siatki sześciokątnej, nad symbolami katod można ukazać znaki wyświetlane
22
22a lampa rentgenowska
22b komora jonizacyjna z siatką
22c ignitron
22d ekscytron sześcioanodowy
22e detektor
22f zwiernik N-O
23
23a komora jonizacyjna
23b komora jonizacyjna z siatką
23c komora jonizacyjna z pierścieniem ochronnym
23d komora jonizacyjna skompensowana
23e licznik połprzewodnikowy
23f detektor scyntylacyjny
23g detektor Czerenkowa
23h detektor termoluminescencyjny
23i puszka Faradaya
23j licznik promieniowania
23k licznik promieniowania z pierscieniem ochronnym
24
24a akumulator ładunku elektrycznego
24b dioda solionowa
24c tetroda solionowa
24d miernik przewodności cieczy
25 Doda kierunek pradu, oznaczenia i opis elektrod
26 tranzystor opis wyprowadzeń, bez oznaczenia emitera
27 trazystor polony (JFET) wraz z opisem wyprowadzeń

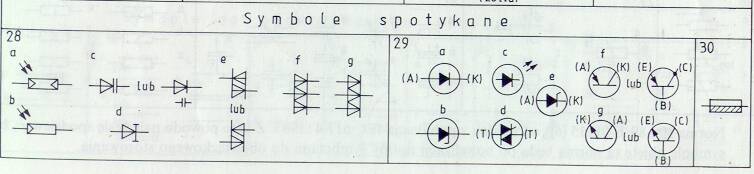

28
28a fotorezystor symeryczny
28b fotorezystor niesymetryczny
28c dioda pojemnościowa , warystor, waraktor
28d dioda wsteczna
28e diak, dioda obukieunkowa
28f moduł o kilku jednakowych diodach o wspolnej anodzie
28g moduł o kilku jednakowyhc diodach o wspólnej katodzie
29 (oznaczenia ANSI/CSA)
29a zaczerniony symbol diody
29b dioda Zenera, stabilizacyjna
29c dioda LED
29d diak, dioda obukierunkowa
29f tranzystor PNP
29g tranzystor NPN
30 element Peltiera
| Filesize: |
20.86 KB |
|
| Filesize: |
68.43 KB |
|
| Filesize: |
50.67 KB |
|
|
|
| Back to top |
|
|
puszak
Poziom 20
Joined: 14 Mar 2005
Posts: 1098
|
#3
27 Apr 2005 17:02 Re: Oznaczenia podzespołów - znane i mniej znane |
|
|
|
tu mam też symbole
nie wiem czemu pisze że jest prowizja ustawiłem na 0.00
jeżeli jest to możliwe to proszę admina o wyzerowanie prowizji
| Filename: |
Symbole graficzne elementów elektronicznych.doc |
Download |
| Contents: |
|
| Filesize: |
270 KB |
| Punkty: |
0.53 = 0.318 for transfer + 0.212 for the user (set automatically) |
|
|
| Back to top |
|
|
Google
|
| #
27 Apr 2005 17:02 |
|
|
|
|
|
| Back to top |
|
|
specB
Poziom 10
Joined: 27 Dec 2003
Posts: 55
Location: okolice Łodzi
|
#4
03 May 2005 12:57 Re: Oznaczenia podzespołów - znane i mniej znane |
|
|
|
Ale zapomniałeś kolego nadmienić, że symbole + opisy zawarte w tym pliku, pochodzą ze strony Wojtka: http://elektronika.qs.pl/symbole.html
Więc identycznie to samo, co masz w pliku znajduje się właśnie pod tym linkiem. Reasumując, wystarczyło link podać 8-)
|
|
| Back to top |
|
|
Google
|
| #
03 May 2005 12:57 |
|
|
|
|
|
| Back to top |
|
|
szopen111
Poziom 5
Joined: 30 Aug 2006
Posts: 13
|
|
| Back to top |
|
|
mcabra
Poziom 11
Joined: 13 Sep 2006
Posts: 78
Location: Kościerzyna
|
#6
18 Jul 2007 17:33 Re: Oznaczenia podzespołów - znane i mniej znane |
|
|
|
witam, a co to za symbol?
znalazlem takie cos w faxie.
pzodr.
| Filesize: |
2 KB |
|
|
|
| Back to top |
|
|
Quarz
Poziom 26
Joined: 07 Oct 2006
Posts: 12811
Location: -... -.--
|
#7
19 Jul 2007 00:16 Re: Oznaczenia podzespołów - znane i mniej znane |
|
|
|
Witam,
| mcabra wrote: |
witam, a co to za symbol?
znalazlem takie cos w faxie.
pzodr. |
może to być oznaczenie transila dwukierunkowego, czyli diody zabezpieczającej przez przepięciami.
Jak podasz oznaczenie typu elementu przypisanego do tego symbolu, to sprawa wyjaśni się.
Pozdrawiam
|
|
| Back to top |
|
|
Marfen86
Poziom 3
Joined: 15 Jul 2008
Posts: 5
Location: gdansk
|
#8
18 Jul 2008 10:38 Re: Oznaczenia podzespołów - znane i mniej znane |
|
|
|
jest to sidac cos jak diak tylko ma duzo wieksze napiecie przebicia:P
|
|
| Back to top |
|
|
tumek23
Poziom 10
Joined: 20 Jan 2005
Posts: 48
Location: Lublin
|
#9
23 Dec 2009 22:02 Re: Oznaczenia podzespołów - znane i mniej znane |
|
|
|
Dołączam się do tematu. Wiecie może czego to oznaczenie?
|
|
| Back to top |
|
|
Google
|
| #
23 Dec 2009 22:02 |
|
|
|
|
|
| Back to top |
|
|
wilczas100
Poziom 10
Joined: 13 Mar 2009
Posts: 47
Location: Krakow
|
#10
02 Oct 2010 20:08 Re: Oznaczenia podzespołów - znane i mniej znane |
|
|
|
Witam ja też sie dołączam gdyz jestem początkujacy i nie jestem pewny co to oznacza
|
|
| Back to top |
|
|
Tremolo
Poziom 26
Joined: 24 Aug 2002
Posts: 11812
Location: Chorzów
|
#11
02 Oct 2010 23:22 Re: Oznaczenia podzespołów - znane i mniej znane |
|
|
|
Wspólny punkt masy (-) łączysz wszystkie takie symbole jednym przewodem - upraszcza to rysowanie schematów. Podpinasz to do (w tym przypadku - zasilania np. baterii) + masz oznaczony u góry. na schemacie tez masz druga masę. Ją podpinasz do tej samej baterii.
|
|
| Back to top |
|
|
