#31 15 Mar 2010 15:26

Re: Generator Marxa - "instalacja hydrauliczna"

Kondensatory w tym generatorze muszą charakteryzować się małą indukcyjnością, ten może mieć z tym problem. Dodatkowym problemem może być upływność na tyle duża, że najdalsze kondensatory w kaskadzie nie będą się ładowały. Wszystko to trzeba by posprawdzać.

Frog_Qmak
Poziom 19

Joined: 14 Jun 2007
Posts: 667
Location: Rydułtowy

#32 15 Mar 2010 18:33

Re: Generator Marxa - "instalacja hydrauliczna"

trzaska456 wrote:

A nie lepiej taniej i prościej jest zastosować kondensatory 1nF/15kV z kaskad WN takich jak tu Link Sam zbudowałem taki marx na tych kondensatorach ale nie działach z powodu ostrych lotów na połączeniach. Jeśli mamy dużą pojemność a będziemy je ładować tak malutkim prądem z przetwornicy NE to jestem ciekaw jak długo będą się ładować, nie lepiej jest zrobić ZVS i dzięki temu uzyskamy większą częstotliwość wyładować...

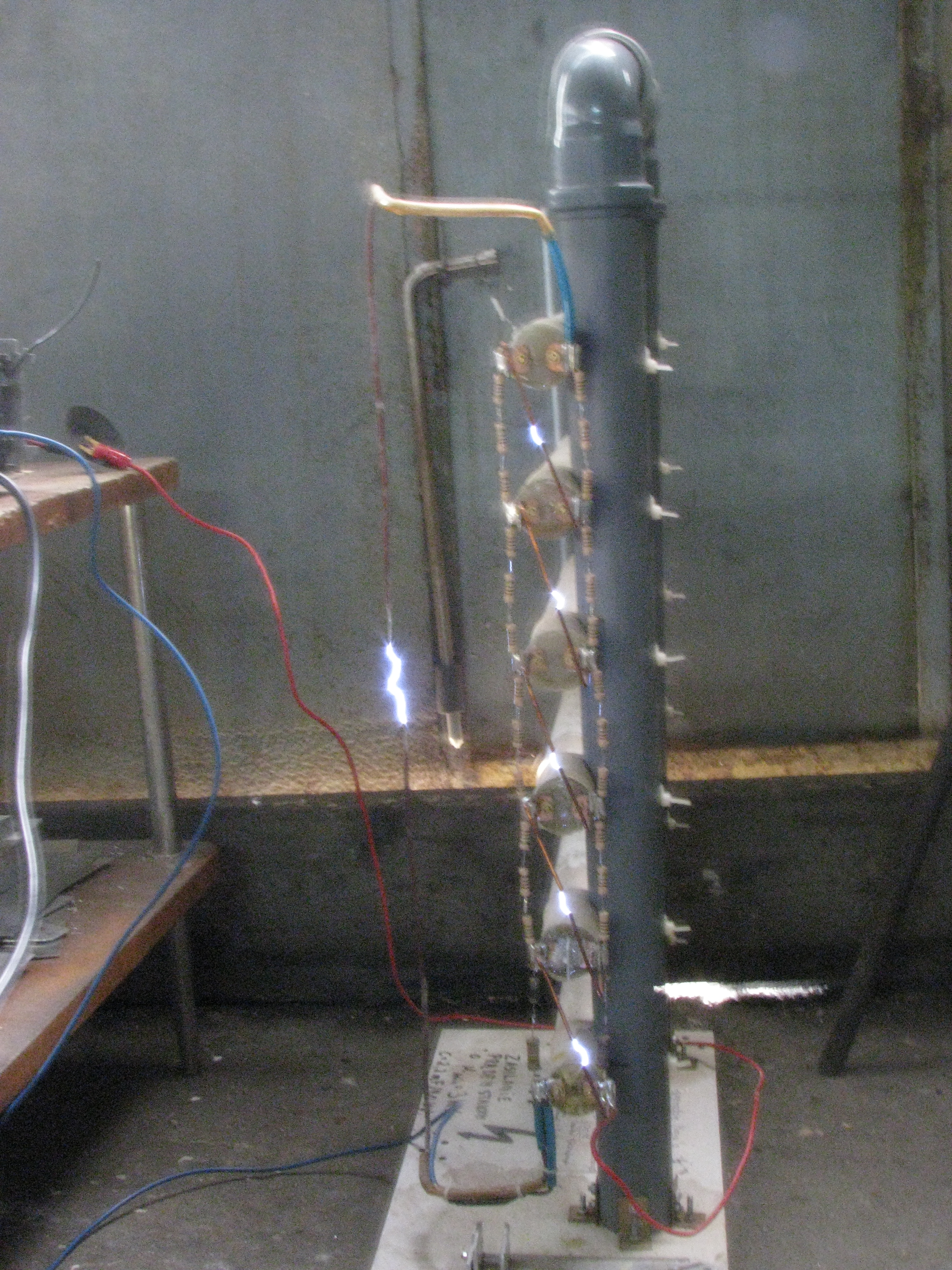

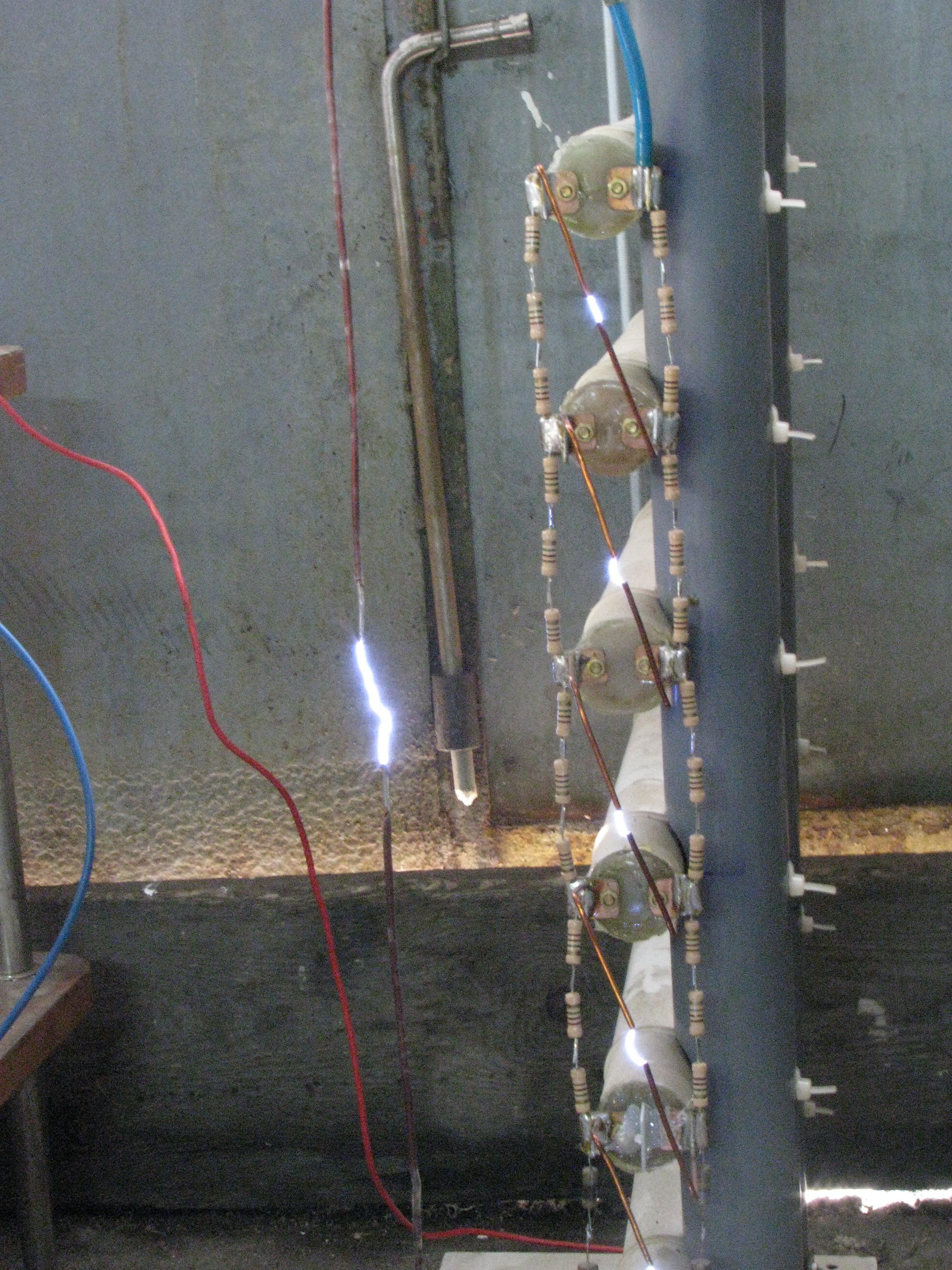

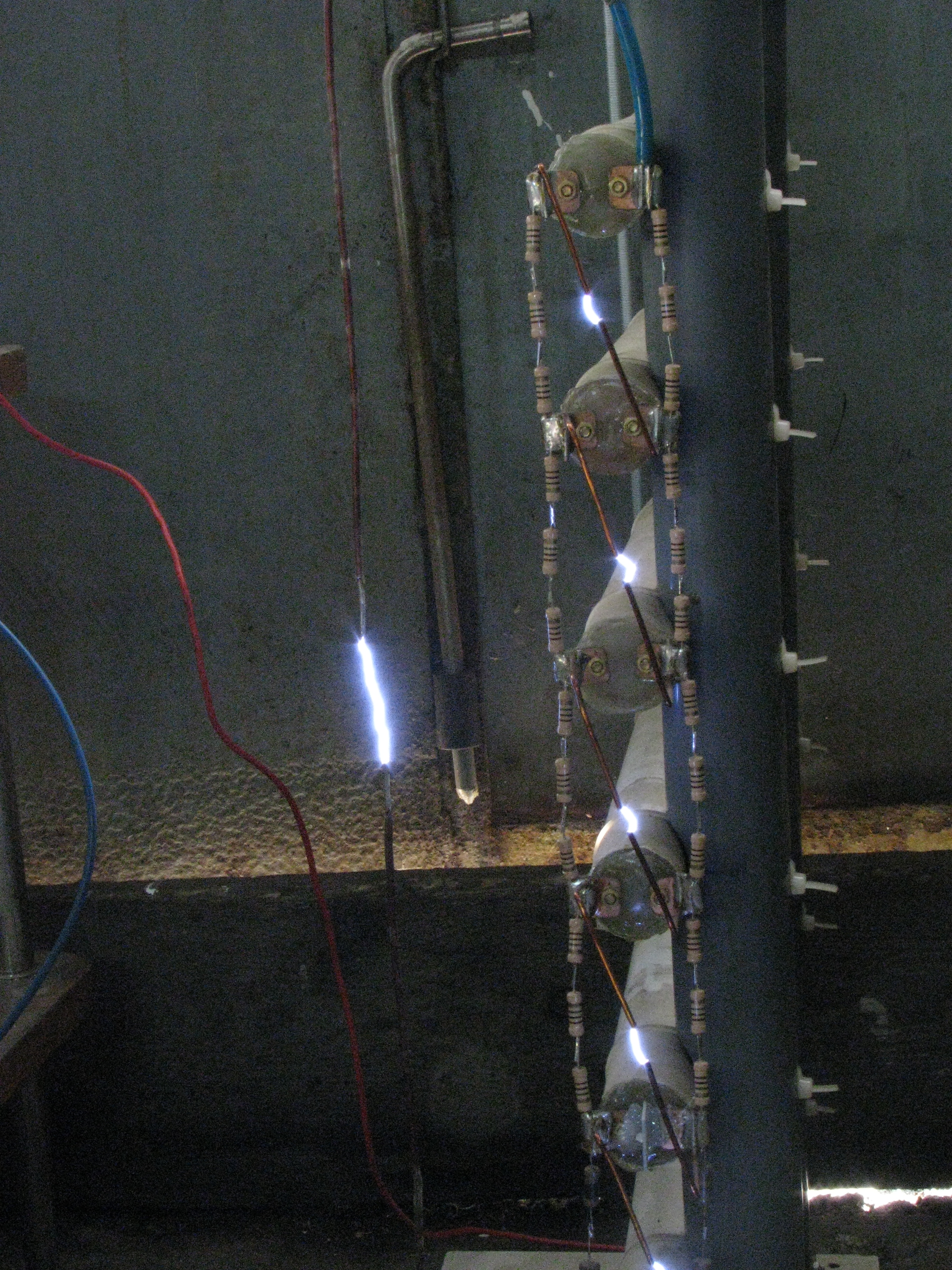

Zbudowałem MARXA na chyba takich kondensatorach, bo w stronce, którą podałeś, linki do zdjęć są wadliwe. Strzela nawet szybko, bo ja wiem, co dwie sekundy może?

lampowiec
Poziom 13

Joined: 30 Dec 2009
Posts: 122
Location: Zgierz

#33

15 Mar 2010 20:40

Re: Generator Marxa - "instalacja hydrauliczna"

Kolego Femen:P zwracam honor:P ale czasem potrzeba ostrej krytyki:P

Widzę że kolega poszedł ostro w WN:P kurka muszę skończyć tą Tesle:P no i oczywiście poprawić Marxa:P

Pozdrawiam:P

Google

Google Adsense

15 Mar 2010 20:40

ertes232
Poziom 16

Joined: 02 Apr 2003
Posts: 300
Location: lublin

#34 16 Mar 2010 01:08

Re: Generator Marxa - "instalacja hydrauliczna"

Jak tu zrobic szeregowy układ kenotronów na EY86
aby prostować jakieś 120 kV i to wszystko zalać olejem
( EY86 tania i dostępna )
tam jest grzejnik w tej lampie ale jak to całosc rozwiązac ?????

Można dać też samą lampę od rentgena też bedzie prostowała --ale za droga i nie tak łatwo dostac używke

To jest najlepsze zasilanie marksa b.duże napiecie , kondensatory zwijane własnej roboty w oleju >>>>> i piorun od podłogi do sufitu

pozdr.

slu_1982
Poziom 21

Joined: 03 Feb 2008
Posts: 1319
Location: Olsztyn

#35 16 Mar 2010 08:10

Re: Generator Marxa - "instalacja hydrauliczna"

Generatorem marxa to ty zasil sobie oświetlenie. Napięcie impulsowe takie jak z w/w generatora się nie nadaje do zasilania prawdziwych lamp rtg, bardzo łatwo można je zniszczyć. Co do lamp rtg mogę jedną sprzedać.
http://wafer.hekko.pl/slu1982/pliki/lampy/

Mogę też sprzedać "lusię" :D którą zasilisz sobie z marxa- dioda prostownicza.

ertes232
Poziom 16

Joined: 02 Apr 2003
Posts: 300
Location: lublin

#36 16 Mar 2010 15:08

Re: Generator Marxa - "instalacja hydrauliczna"

do -slu_1982
--------------------------------------------------------------------------------
Generatorem marxa to ty zasil sobie oświetlenie. Napięcie impulsowe takie jak z w/w generatora się nie nadaje do zasilania prawdziwych lamp rtg
--------------------------------------------------------------------------------
Chyba sie nie rozumiemy
Mi chodzi o sam prostownik WN np. na 100kV i dopiero tym napieciem chciałbym zasilac kaskade marksa

Chętnie kupie lampe prostowniczą na min 70 kv
****************************************
pozdr.

Michal_b1
Poziom 16

Joined: 22 Feb 2006
Posts: 297
Location: Leszno / Zielona Góra

#37 16 Mar 2010 15:27

Re: Generator Marxa - "instalacja hydrauliczna"

ertes232 wrote:

Mi chodzi o sam prostownik WN np. na 100kV i dopiero tym napieciem chciałbym zasilac kaskade marksa

Chętnie kupie lampe prostowniczą na min 70 kv
****************************************
pozdr.

Trudno będzie zdobyć taką lampę. Może spróbuj połączyć szeregowo kilka kenotronów np. W1-0.1-30 lub W1-0.15/55 (są dość często na allegro). Tylko przy takim rozwiązaniu będzie problem z transformatorem zasilającym grzejniki ponieważ te lampy są żarzone bezpośrednio.

trzaska456
Poziom 16

Joined: 15 Oct 2008
Posts: 270
Location: Złoczew

#38 16 Mar 2010 15:30

Re: Generator Marxa - "instalacja hydrauliczna"

Ja posiadam diodę prostowniczą na 120kV 1800mA pochodzącą z rentgena firmy RORIX posiada grzaną katodę chyba 6V. Nie prościej jest to wyprostować diodami półprzewodnikowymi posiadam takie na podajże 15kV.
Po co zagracać sobie marxa jakimiś lampami dodatkowymi trafami itd...

adambus
Poziom 9

Joined: 29 Nov 2003
Posts: 42

#39 18 Mar 2010 11:58

Re: Generator Marxa - "instalacja hydrauliczna"

Witam,
Popełniłem już kiedyś generator Marxa na ceramicznych niebieskich kondensatorkach. Z ~60 sztuk 10nF/3kV udało mi się wycisnąć ok 18 cm iskry co było całkiem niezłym osiągnięciem biorąc pod uwagę prowizoryczność konstrukcji: http://www.elektroda.pl/rtvforum/viewtopic.php?t=347675&highlight=.

Myślę, że robienie kondensatorów na napięcia powyżej ~20 kV nie ma zbytniego sensu ze względu na wyładowania koronowe. Więcej będzie szło w powietrze niż w kondensatory. Poza tym faktycznie - oporniki powinny być na wysokie napięcia czego tutaj nie widzę.

Też brakuje mi tu jakichś fotek z wyładowaniami. Oglądanie rur PCV to średnia przyjemność. Pozdrawiam

ertes232
Poziom 16

Joined: 02 Apr 2003
Posts: 300
Location: lublin

#40 02 Apr 2010 15:01

Re: Generator Marxa - "instalacja hydrauliczna"

To tak !

Jnfo. po kilku tyg.
Właśnie zrobiłem tester do 100kV dc ( reg. ) i robiłem kondensator 25nF na 100kV ale nie wyszło.
Jeden kondensator wytrzymuje ( nawet z olejem transf. ) do max 67kV juz wtedy zaczyna świecić dielektryk , dawałem 2 folie budowlane i po napełnieniu kondensatora olejem po 8 h nic z tego

Jako suche mają max do 28 kV , olej do 67 kV ----trzeba dawać po kilka w szereg !!!

methyl
Poziom 13

Joined: 28 Mar 2003
Posts: 110

#41 05 May 2010 11:51

Re: Generator Marxa - "instalacja hydrauliczna"

Folia budowlana jest folią polietylenową. Ma niską wytrzymałość termiczną i elektryczną. Zastosuj folię do drukarek laserowych i ksero(do wydruków).
Na allegro takie folie można czasem dostać za 30PLN za 100 sztuk.
Grubość pojedynczej to 0.1mm .
Kondensator na nich zrobiony(4arkusze=0.4mm) bez problemu wytrzymuje 40kv potem pojawiają się wyładowania ślizgowe. Po zalaniu olejem i odessaniu testowany z powodzeniem do 80kV.
