 13 Mar 2010 22:35 Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Witam szanownych użytkowników forum.
Mam problem a mianowicie spalił mi się zasilacz (sprawdzałem pod innym komputer działa) Nie mam chwilowo funduszy na nowy a mam inny zasilacz z starego komputera który niestety jest 20 pinowy czy da się gdzieś dolutować te 4 piny aby uzyskać 24?
Z góry dzięki za pomoc ;)
|
|
| Back to top |
|
 |
Adrian_1591
Poziom 21
Joined: 06 Jan 2009
Posts: 1458
Location: Pyrzyce
|
#2
13 Mar 2010 22:41 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Witam.
Z moich doświadczeń gdy podłączysz złacze 20-pinowe pod płytę główną na 24 piny bez problemu powinno ruszyć :)
Próbowałem tak z różnymi zasilaczami oraz płytami głównymi i zawsze działało ;)
Pozdrawiam.
|
|
| Back to top |
|
|
bill_mk
Poziom 6
Joined: 13 Mar 2010
Posts: 18
Location: Majdan Królewski
|
#3
13 Mar 2010 22:54 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Tzn. Normalnie wpiąć bez tych 4 pinów i powinno ruszyć?
|
|
| Back to top |
|
|
Adrian_1591
Poziom 21
Joined: 06 Jan 2009
Posts: 1458
Location: Pyrzyce
|
#4
13 Mar 2010 22:55 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Owszem. Wtyczka jak i gniazdo na płycie głównej jest tak skonstruowane,że nie wepniesz w złą stronę,czy "o jeden pin za daleko" więc spokojnie :)
|
|
| Back to top |
|
|
Google
|
| #
13 Mar 2010 22:55 |
|
|
|
|
|
| Back to top |
|
|
bill_mk
Poziom 6
Joined: 13 Mar 2010
Posts: 18
Location: Majdan Królewski
|
#5
13 Mar 2010 22:56 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
to właściwie do czego służą te 4 dodatkowe piny ? ;)
|
|
| Back to top |
|
|
Adrian_1591
Poziom 21
Joined: 06 Jan 2009
Posts: 1458
Location: Pyrzyce
|
#6
13 Mar 2010 22:59 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|

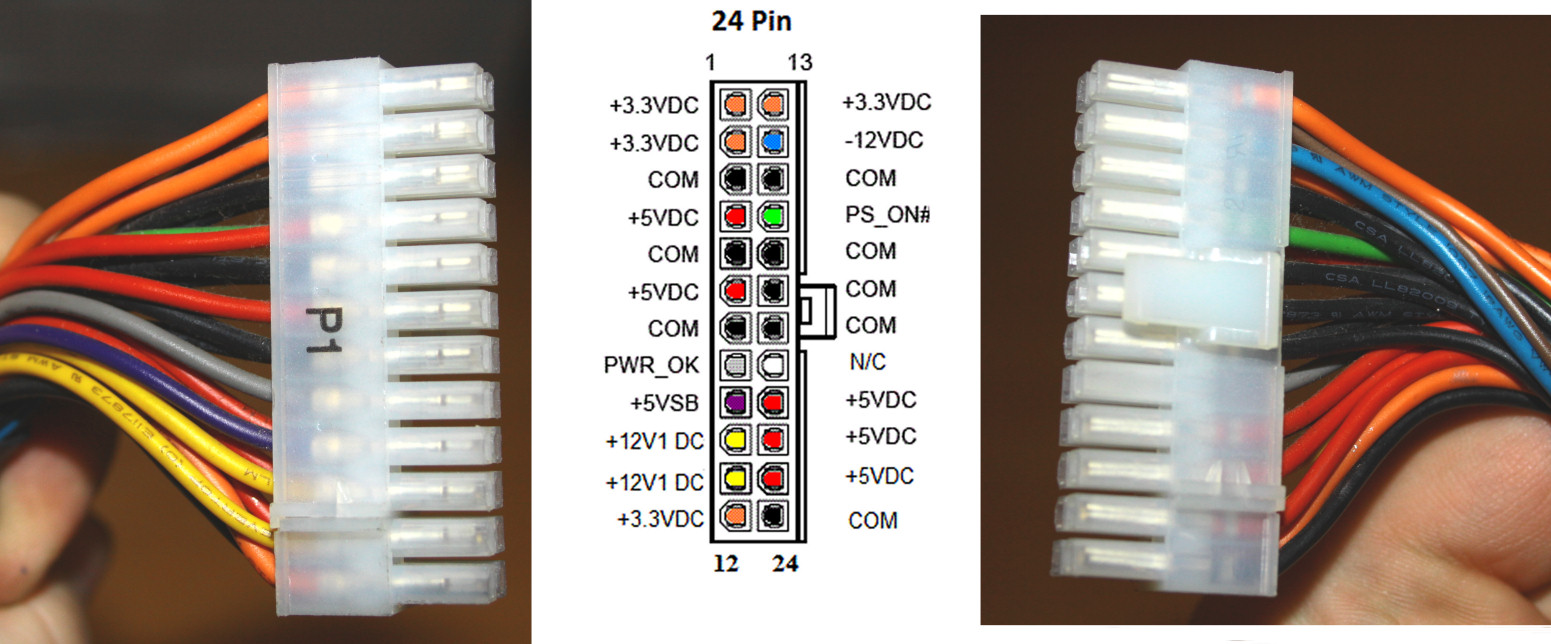

To sa dodatkowe przewody zasilające. Zamieszczam schemat co i jak,tak więc "w razie "W" " będziesz wiedział które przewody dolutować do których ;)
COM to GND czyli masa ;)
|
|
| Back to top |
|
|
bill_mk
Poziom 6
Joined: 13 Mar 2010
Posts: 18
Location: Majdan Królewski
|
#7
13 Mar 2010 23:05 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Czyli jakby co dolutowuje te piny do takich samych jak te inne w tych 20 i powinno być spoko? ;)
|
|
| Back to top |
|
|
Adrian_1591
Poziom 21
Joined: 06 Jan 2009
Posts: 1458
Location: Pyrzyce
|
#8
13 Mar 2010 23:07 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Tak :)
Gdybyś wziął zasilacz ATX 24Pin i go rozebrał,zauważył byś,że te "dodatkowe" przewody odchodza z tego samego miejsca,gdzie sa podłączone inne o tych samych parametrach (w sensie o tym samym woltarzu :) )
Ale najpierw spróbuj ruszyć płyte bez modyfikacji :)
|
|
| Back to top |
|
|
Google
|
| #
13 Mar 2010 23:07 |
|
|
|
|
|
| Back to top |
|
|
bill_mk
Poziom 6
Joined: 13 Mar 2010
Posts: 18
Location: Majdan Królewski
|
#9
13 Mar 2010 23:11 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
No spoko sprawdzę to jutro bo dzisiaj nawet nie mam jeszcze tego zasilacza w domu napisze czy śmiga wielkie dzięki za pomoc :)
|
|
| Back to top |
|
|
Adrian_1591
Poziom 21
Joined: 06 Jan 2009
Posts: 1458
Location: Pyrzyce
|
#10
13 Mar 2010 23:12 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Nie ma problemu ;)
|
|
| Back to top |
|
|
bill_mk
Poziom 6
Joined: 13 Mar 2010
Posts: 18
Location: Majdan Królewski
|
#11
15 Mar 2010 17:20 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Podłączyłem na 20 pinów i wszystko śmiga ;)
|
|
| Back to top |
|
|
serweryn78
Poziom 7
Joined: 21 Jan 2010
Posts: 22
Location: warszawa
|
#12
23 Mar 2010 01:56 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Adrian_1591 a może masz również tak 'cudnie przejrzysty' schemat złącza PCI, będę bardzo wdzięczny
|
|
| Back to top |
|
|
neophyte
Poziom 21
Joined: 13 Jan 2005
Posts: 1324
Location: Kraków
|
|
| Back to top |
|
|
Google
|
| #
23 Mar 2010 03:01 |
|
|
|
|
|
| Back to top |
|
|
dsaw
Poziom 14
Joined: 10 Apr 2011
Posts: 163
|
#14
16 Apr 2011 17:22 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Adrian_1591
Ja nie chcę nic mówić ale ten obrazem masz jakieś ruski chyba
Ja mam zasilacz 24pin i ma całkiem inne niż ty podałeś te ostatnie 4piny
Popraw to
Właśnie chciałem tak podłączać
Jak bym spalił płytę to chyba bym Cie zabił ;p
tutaj jest nowy schemat
jak nie masz pojęcia to lepiej nie pisz w ogóle
|
|
| Back to top |
|
|
dt1
Poziom 23
Joined: 12 Mar 2003
Posts: 2904
Location: Gdynia
|
#15
16 Apr 2011 18:04 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
A co jest nie tak na obrazku od kolegi Adriana? Bo na Twoim widzę tylko rysunek gniazda/wtyczki atx24, bez żadnego opisu.
|
|
| Back to top |
|
|
Adrian_1591
Poziom 21
Joined: 06 Jan 2009
Posts: 1458
Location: Pyrzyce
|
#16
16 Apr 2011 18:07 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Wpisz sobie ATX 24pin w google i przejdź na grafike. Wszęzie masz ten schemat.
|
|
| Back to top |
|
|
dsaw
Poziom 14
Joined: 10 Apr 2011
Posts: 163
|
#17
16 Apr 2011 19:02 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
LOL
Wyjmij z płyty zasilacz 24 i porównaj sobie
Ślepy jesteś
Ostanie 4 piny są na odwrót
Mój 12pin jest kwadrat a jego ten 2x to jak może być dobrze ?
dt1
Wysil trochę mózg a zobaczysz różnicę
Po co publikujesz nie swoje schematy jeszcze błędnie takiej wtyczki jaką pokazałeś nie podepniesz pod płytę
A jeszcze innych narażasz na stratę pieniędzy
|
|
| Back to top |
|
|
dt1
Poziom 23
Joined: 12 Mar 2003
Posts: 2904
Location: Gdynia
|
#18
16 Apr 2011 19:19 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Wysilam mózg, wytężam wzrok i nie widzę. Nawet sobie wyjąłem dwa zasilacze ATX (Seasonic 500W i Chieftec 450W).
Wtyczkę od Chiefteca sfotografowałem w takim ustawieniu, jak podał kolega Adrian. Dodam, że zasilacz mój, mimo połączeń takich, jak zamieścił kolega Adrian, jeszcze niczego nie spalił :)
|
|
| Back to top |
|
|
dsaw
Poziom 14
Joined: 10 Apr 2011
Posts: 163
|
#19
16 Apr 2011 19:26 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Co ty mi pokazałeś ?
ślepy jesteś
jak chcesz podłączyć taki przewód jak dał kolega?
Nie widzisz że 12pin ma być "kwadratowy" a jest ten "drugi" ?????
Wyjmij jeszcze raz i zobacz 24pin czarny przewód że masz ten "drugi"
A nie kwadratowy jak na zdjęciu
Nawet u ciebie na zdjęciu widać ze czarny ten ostatni ma inne wejście
|
|
| Back to top |
|
|
dt1
Poziom 23
Joined: 12 Mar 2003
Posts: 2904
Location: Gdynia
|
#20
16 Apr 2011 19:29 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
A, pewnie koledze o kształty pinów 11, 12, 23 i 24 chodzi. Istotnie kształty są ze sobą zamienione. Natomiast sam opis i rozmieszczenie przewodów są ok.
|
|
| Back to top |
|
|
dsaw
Poziom 14
Joined: 10 Apr 2011
Posts: 163
|
#21
16 Apr 2011 19:30 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
jak jest ok skoro schemat jest błędny
To jak może być ok ?
Jak bym podłączył jak kolega wyżej to po pierwsze bym tego nie wsadził w płytę
A jak bym chciał dolutować patrząc na ten schemat to bym spalił kompa
|
|
| Back to top |
|
|
dt1
Poziom 23
Joined: 12 Mar 2003
Posts: 2904
Location: Gdynia
|
#22
16 Apr 2011 19:41 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Specyfikacja ATX 2.2, rozdział 4.1, strona 20, main power connector. Masz rozrysowany ten wtyk. Tak jak wspomniałem, wyprowadzenia i opisy takie same, na wcześniejszej grafice są błędne kształty kwadratowych i ściętych pinów.
Link do interesującej Cię specyfikacji: http://www.formfactors.org/developer/specs/atx2_2.pdf
|
|
| Back to top |
|
|
dsaw
Poziom 14
Joined: 10 Apr 2011
Posts: 163
|
#23
16 Apr 2011 19:46 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Rozumiem
Chodziło mi o te piny tylko
jak na moje schemat jest zły
Bo jak by ktoś polutował patrząc na kształty to była by tragedia ;p
|
|
| Back to top |
|
|
dt1
Poziom 23
Joined: 12 Mar 2003
Posts: 2904
Location: Gdynia
|
#24
16 Apr 2011 19:49 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Najlepiej nie patrzeć na kształty poszczególnych pinów tylko na ich umieszczenie we wtyczce. W przeciwnym razie faktycznie można zrobić jakiś błąd. Grunt, że doszliśmy do jakiegoś porozumienia :)
|
|
| Back to top |
|
|
dsaw
Poziom 14
Joined: 10 Apr 2011
Posts: 163
|
#25
16 Apr 2011 19:51 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Ja już chciałem tak robić a nagle zobaczyłem że kształt jest inny przez przypadek i co byś pomyślał dalej ? jak kształty są źle to schemat też ;p
|
|
| Back to top |
|
|
wlw_wl
Poziom 24
Joined: 01 Jun 2006
Posts: 4212
Location: Poznań
|
#26
16 Apr 2011 20:07 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Te cztery piny to dodatkowe zasilanie dla płyt z PCIE, żeby rozłożyć obciążenie na więcej przewodów. PCIE musi dostarczyć 75W dla karty graficznej, stąd takie zabiegi.
W instrukcjach od płyty głównej przeczytasz, że jak masz zasilacz z wtyczką 20-pin, to masz nie kombinować i nie podłączać tych czterech pinów tylko samą wtyczkę 20-pin.
Kwestie sporne można rozwiązać na płaszczyźnie merytorycznej, bez "ślepy jesteś" czy "wysil mózg".
|
|
| Back to top |
|
|
dsaw
Poziom 14
Joined: 10 Apr 2011
Posts: 163
|
#27
16 Apr 2011 20:27 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Ale to nie ja daje błędny schemat
Ja chcę zrobić że te dodatkowe 4pin mam końcówkę z starego zasilacza
Chcę wlutować w ten zasilacz który nie ma tych 24pin do płytki i podłączyć do płyty
Tak będzie źle ? lepiej mieć 20pin ?? a ja kupiłem grafikę pod PCIE co potrzebuje 400w ;/
Mam zasilacz ZALMAN ZM400A-APF 400W
To po co by produkowali przejściówki skoro lepiej ich nie podłączać do zasilaczy co maja 20pin ??
|
|
| Back to top |
|
|
wlw_wl
Poziom 24
Joined: 01 Jun 2006
Posts: 4212
Location: Poznań
|
#28
16 Apr 2011 20:34 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Grafika co potrzebuje 400W???
A cóż to za grafika?
Co najwyżej zasilacz do niej zalecany to 400W.
Tak piszą producenci wszystkich płyt ze złączem 24-pin jakie do tej pory miałem u siebie w komputerze (nie czytuję instrukcji do poduszki; 2xGigabyte, ASRock, więcej nie pamiętam) - wepnij 20-pin. Tak samo jak masz wtyczkę 4-pin do CPU a na płycie złącze 8-pin to nie masz kombinować, tylko podłączyć 4-pin.
Z tegoż to powodu na większości płyt te cztery piny zarówno w głównym złączu zasilania jak i dodatkowym (jeśli jest 8-pin) dla CPU są zaklejone lub mają zaślepkę. Masz - podłącz, nie masz - zostaw w spokoju.
|
|
| Back to top |
|
|
dt1
Poziom 23
Joined: 12 Mar 2003
Posts: 2904
Location: Gdynia
|
#29
16 Apr 2011 20:34 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Jeśli dolutujesz sobie ten 4-ro pinowy fragment wtyczki, to z zasilacza 400W nie zrobi Ci się nagle dwa razy więcej. Mając kartę, która wymaga 400W powinieneś mieć zasilacz minimum 600-700W - do tego jakiejś dobrej marki. Dolutowanie 4 pin nie polepszy niczego.
|
|
| Back to top |
|
|
dsaw
Poziom 14
Joined: 10 Apr 2011
Posts: 163
|
#30
16 Apr 2011 20:39 Re: Czy da sie przerobić zasilacz ATX 20 pinowy na 24? |
|
|
|
Zasilacz to mam konkretny
Karta potrzebuję minimum zasilacza 400w
tak pisało na aukcje a jak jest naprawdę to nie wiem
Karta geforce 8600GTS
Ok nie będę kombinował ale jak na moje lepiej mieć chyba te 4pin niż w ogóle
Może piszą tak żeby nie lubować jakoś amatorsko czy coś kombinować
Mi nie chodzi ze z 400 zrobię 4000 jak to wlutuje
Ale jak płyta jest na 24 to tyle powinna mieć na moje
|
|
