14 Mar 2010 14:02 Sygnalizator przerwania obwodu w roli kontrolki stanu gleby |
|
|
|
Witam wszystkich forumowiczów, to mój pierwszy post tutaj :)

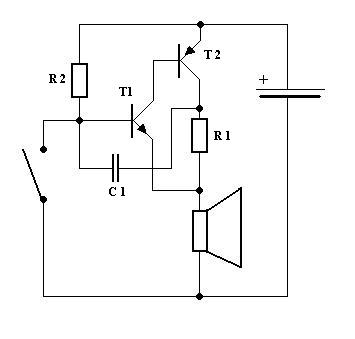

I pierwszy układzik, jaki zbudowałem :D Wygląda on tak:
T 1 - w oryginale BC 148, u mnie jest BC 546
T 2 - w oryginale BC 158, u mnie jest BC 556b
R 1, 2 - 330 ohm
C 1 - 2,2 nF
Zasilanie: 3 - 6 V
Schemat pochodzi z któregoś numeru EdW. Ktoś, kto przesłał ten schemacik pisał, że nadają się właściwie każde tranzystory o odpowiedniej polaryzacji. Zamiast buzera podłączyłem diodę LED.
Przeznaczenie układu:
Miał mi on posłużyć jako prosty detektor stanu gleby w kwiatku. Gdy gleba będzie nawodniona 'styk' w postaci dwóch końcówek wbitych w ziemię będzie zwarty, tym samym dioda nie będzie się świecić. Natomiast gdy ziemia obeschnie, obwód rozewrze się i zasili diodę.
Oczywiście, jak można się domyśleć, nie wszystko działa po mojej myśli ;p Obwód nie zwiera się nawet gdy zanurzam końcówki 'styku' w samej wodzie, nie mówiąc już o wilgotnej glebie - dioda świeci się cały czas. Końcówki muszą dotykać do siebie, dopiero wtedy dioda się wyłącza.
W związku z tym mam pytanie, co jest przyczyną takiego zachowania? Zbyt małe napięcie zasilające i zbyt wielki opór wody, lub wilgotnej gleby, by obwód zewrzeć się mógł? Co mam zrobić, by wszystko działało tak, jak to założyłem?
Robiłem też experyment (typu "co się stanie, gdy..."), mianowicie podłączyłem zasilanie 9 V, wtedy jednakże zwarcie/rozwarcie 'styku' nie wpływało na świecenie diody, która cały czas się świeciła (przebiło tranzystory? działają jednak nadal dobrze z mniejszym napięciem).
Wdzięczny będę za każde sugestie.
|
|
