 16 Mar 2010 13:09 JeeNode (v4) - kompaktowa platforma z ATmega i RF |
|
|
|

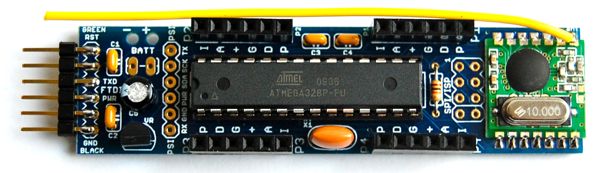

JeeNode jest jedną z wielu platform ewaluacyjnych, której głównymi zaletami mają być niskie koszty budowy oraz niewielkie wymiary. Zaprojektowana Jee Labs konstrukcja wykorzystuje mikroprocesor ATmega328 pracujący przy zasilaniu napięciem 3.3V oraz taktowany zegarem o częstotliwości 16MHz (nieco powyżej specyfikacji Atmela). Jest w pełni kompatybilna z popularnym Arduino. Na płytce o kompaktowych wymiarach (21x80mm) znajduje się również moduł do komunikacji bezprzewodowej RF12B, funkcjonujący przy częstotliwościach: 433, 868 i 915 MHz. W trakcie pracy bezprzewodowej układ pobiera około 35mA prądu, natomiast do 12mA w przypadku wyłączonego modułu RF. JeeNode posiada 4 porty po 6 pinów, jedno złącze mieszane PWR/I2C/Serial oraz jedno ISP/SPI. Układ można zasilać napięciem z zakresu 3.5-15V. Na stronie projektu dostępne są wszelkie pliki źródłowe i schematy oraz szczegóły poprzednich wersji tej platformy. Konstrukcja sprzedawana jest również w formie kitu do samodzielnego montażu.
Schemat w PDF
Strona źródłowa
|
|
| Back to top |
|
 |
Google
|
| #
16 Mar 2010 13:09 |
|
|
|
|
|
| Back to top |
|
|
piotrva
Poziom 22
Joined: 22 Apr 2008
Posts: 2163
Location: Kraków
|
#2
16 Mar 2010 17:33 Re: JeeNode (v4) - kompaktowa platforma z ATmega i RF |
|
|
|
cóż, projekt dosyć ciekawy do zastosowania jako moduł do większego układu.
Jak dla mnie osobiście to urządzenie ma za mało wyprowadzeń, abym mógł je zastosować do swoich projektów
|
|
| Back to top |
|
|
Google
|
| #
16 Mar 2010 17:33 |
|
|
|
|
|
| Back to top |
|
|
dominon
Poziom 15
Joined: 02 Jan 2008
Posts: 217
Location: Łódź
|
#3
16 Mar 2010 23:15 Re: JeeNode (v4) - kompaktowa platforma z ATmega i RF |
|
|
|
Ja bym postarał się o mniejszy rozmiar chyba że to do testów i w razie zablokowania procesora...
|
|
| Back to top |
|
|
Urgon
Poziom 22
Joined: 27 Aug 2008
Posts: 2412
Location: Lublin
|
#4
16 Mar 2010 23:48 Re: JeeNode (v4) - kompaktowa platforma z ATmega i RF |
|
|
|
AVE...
Zrobić to z elementów SMD i można mieć więcej wyprowadzeń przy zbliżonym rozmiarze...
Dać PIC32MX795F512L w obudowie TQFP100, jakiś bootloader i programować to w C... Będzie to kosztować mniej-więcej tyle samo, ale pozwoli na więcej, niż Arduino...
Tak, jestem zwolennikiem PICów... :D
|
|
