kaeltaz
Poziom 15

Joined: 06 Aug 2007
Posts: 254
Location: Piotrków Tryb.

#301 29 Nov 2011 22:48

Re: Stacja lutownicza na Atmega8

Quote:

pmyślcie o automatycznym wyłączeniu stacji np. po godzinie.Zdrzyło mi się już dwa razy , że zapomniałem jej wyłączyć

A co jeśli lutuje się na przykład 2 godziny? Stacja wyłączy się w środku pracy. Można jednie pomyśleć nad wyłączaniem wyświetlacza dla oszczędności po np. 20 minutach. Coś w tym stylu:

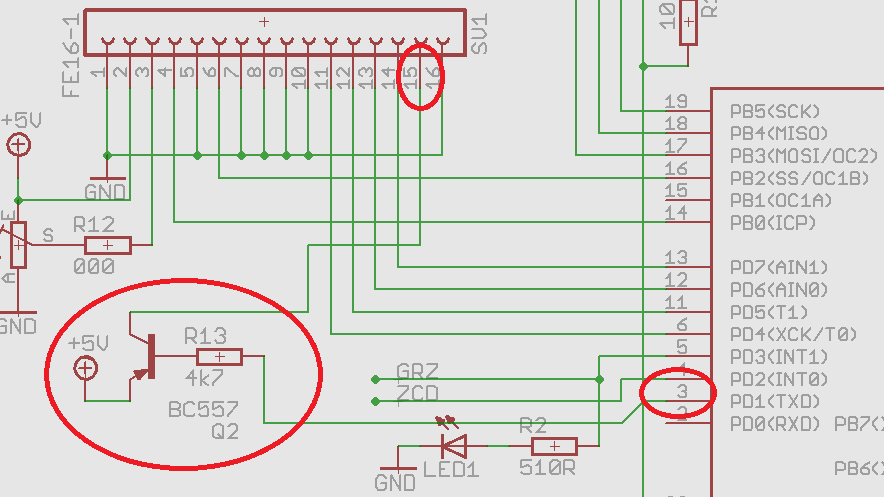

Mohikanin
Poziom 4

Joined: 07 May 2003
Posts: 8

#302 18 Dec 2011 10:40

Re: Stacja lutownicza na Atmega8

Uff. To która płytka w końcu nie posiada błędów?

stacja_lutownicza_v2
Stacja-Lutownicza-Jack
Stacja-Lutownicza-Jack2
Stacja lutownicza_JaroFon2_ver3.1

miszczo997
Poziom 18

Joined: 23 Mar 2009
Posts: 490
Location: Lubartów

#303 18 Dec 2011 11:05

Re: Stacja lutownicza na Atmega8

Ja zrobiłem ostatnią od Marco47 i chodzi.
Czy w ogóle ten lm311 jest potrzebny? Czy program korzysta z detekcji przejścia przez 0? Jeżeli tak to w jakim celu?

Jacek M
Poziom 10

Joined: 13 Jun 2002
Posts: 58
Location: Lublin

#304 20 Dec 2011 15:49

Re: Stacja lutownicza na Atmega8

Witam

Quote:

Uff. To która płytka w końcu nie posiada błędów?

stacja_lutownicza_v2
Stacja-Lutownicza-Jack
Stacja-Lutownicza-Jack2
Stacja lutownicza_JaroFon2_ver3.1

Mogę się wypowiedzieć tylko odnośnie mojej wersji:
Stacja-Lutownicza-Jack - dział u mnie od miesiąca i nie mam z nią problemu
Stacja-Lutownicza-Jack2 - czy chodzi o: Stacja_Lutownicza_Jack_3.zip - jeśli tak to tutaj jest tylko nowsza wersja programu i wsadu (na niej aktualnie pracuje).

Quote:

Czy w ogóle ten lm311 jest potrzebny? Czy program korzysta z detekcji przejścia przez 0? Jeżeli tak to w jakim celu?

Tak najogólniej - tak jest potrzebny dzięki temu mamy mniej zakłóceń, a Atmega8 ich bardzo nie lubi ;)
Bez tego niby też zadziała - ale będą zakłócenia. Może jeszcze zastosować optoriak z detekcją przejścia przez zero (np. MOC3063) i oczywiście wtedy pominąć detekcję przez zero.

Pozdrawiam
Jack

miszczo997
Poziom 18

Joined: 23 Mar 2009
Posts: 490
Location: Lubartów

#305 20 Dec 2011 16:43

Re: Stacja lutownicza na Atmega8

Oj chyba coś się koledze pomyliło. Tutaj właśnie ten lm ma służyć do detekcji przejścia przez zero, jednak w programie wcale nie ma takiej funkcji. Miałoby to służyć do regulacji mocy grzałki. Pytam dlatego, że właśnie nie widzę żadnej funkcji w programie która realizowałby takie zadanie.

Jacek M
Poziom 10

Joined: 13 Jun 2002
Posts: 58
Location: Lublin

#306 20 Dec 2011 17:25

Re: Stacja lutownicza na Atmega8

Witam
No fakt - nie napisałem że służy do detekcji zera, podałem tylko że jest potrzebny (przydatny). Nie wiem jak w poprzednich wersjach (nie chce mi sie sprawdzać teraz, sam także pogubiłem się już w zamieszczanych na forum wersjach) ale w mojej wersji korzystam z tego:

Code:

....
Zero_fazy Alias Pind.2 'wykrywanie zera fazy
...
'############################ Podprogram Grzej
Sub Grzej
Bitwait Zero_fazy , Set
Grzalka = 1
...

Pozdrawiam
Jack

P.S. Sprawdziłem - w jakiejś wersji (którą mam z forum) jest również wykorzystywanie wykrywanie zera. Nie wiem jak w pozostałych (nie wszystkie wersje pobierałem).

Google

Google Adsense

# 20 Dec 2011 17:25

kubag1
Poziom 3

Joined: 28 Oct 2011
Posts: 7

#307 29 Dec 2011 15:10

Re: Stacja lutownicza na Atmega8

Witam,

Złożyłem tą stację lutowniczą wykorzystując swoje płytki. Po podłączeniu wyświetlacz stracił na ostrości, a z kolby zaczął się unosić dym. Bez podłączania grzałki wskaźnik temperatury na wyświetlaczu pokazuje 35/33 stopnie C. Wydaje mi się że termopara działa. bt138 z radiatorem osiągnął temperaturę 40 stopni w ciągu tego 2 minutowego zdarzenia (kiedy kolba była podłączona). Dodam jeszcze że nastawa wynosiła tylko 70 stopni. Kilka razy sprawdziłem bt138 ale nie wydaje mi się żeby był wersją "piecyk". Nie mam sprecyzowanych podejrzeń dlaczego się tak stało, może bt138 jest uszkodzony?
Prosiłbym o jakieś wskazówki. Mogę załączyć płytkę zasilacza do spr ale wydaje mi się że jest w 100% dobra, kilka razy ją przejrzałem. Być może za duże napięcie idzie na kolbę? Mam TST50/2x12 ale miernik pokazuje napięcie około 13,6-14 na 1 doprowadzeniu.
Pozdrawiam

PS dodam że gniazdo mam podłączone tak samo jak kolega bodaj na stronie 8, tzn 4 piny podłączone z pominięciem masy. 2 do termopary (termo - jest podłączona de facto do masy) i 2 do grzałki (połączenie raczej nie ma znaczenia?)

Jacek M
Poziom 10

Joined: 13 Jun 2002
Posts: 58
Location: Lublin

#308 30 Dec 2011 00:27

Re: Stacja lutownicza na Atmega8

Witam

Quote:

Po podłączeniu wyświetlacz stracił na ostrości

wyjaśnij - a wcześniej było ok?

Quote:

a z kolby zaczął się unosić dym

jak intensywny, jeśli kolba nówka, to za pierwszym razem może się troszeczkę zadymić. Czy nagrzała się choć troszkę?

Quote:

bt138 z radiatorem osiągnął temperaturę 40 stopni w ciągu tego 2 minutowego zdarzenia (kiedy kolba była podłączona).

Jak duży radiator zauważ że przez niego jednak płynie około 2A (chyba że masz kolbę o mocy niższej niż 48W). Oczywiście możesz mieć również uszkodzony BT138. Sprawdź dokładnie płytkę czy nie ma gdzieś zwarć (czasami trudno dojrzeć). Niestety czasami znalezienie dlaczego coś nie dział bywa czasochłonne (możliwe że będziesz musiał sprawdzić nawet wszystkie elementy po kolei).
Sprawdź mirnikiem kolbę i podaj opory, może jednak masz inny układ w podłączeniu kolby.
Jack

kubag1
Poziom 3

Joined: 28 Oct 2011
Posts: 7

#309 30 Dec 2011 01:47

Re: Stacja lutownicza na Atmega8

Witam,

Sytuacja się trochę rozwinęła od chwili gdy napisałem poprzedniego posta.
Jeśli chodzi o kolbę to jest ona nowa- dym unosił się z wewnątrz, zaśmierdziało palącym się tworzywem sztucznym. Wydaje mi się że się nagrzała, ale od razu wyłączyłem nie chcąc jej stracić. Chciałbym wyjaśnić sytuację z 3 pinem złącza, czy powinien on być podłączony do masy czy nie?? (gdy go podłączyłem kolba przestała się dymić..). Ja stawiałbym na uszkodzone elementy lm311n albo moc3021 lub też bt138. Aktualnie mam taką sytuację że po podłączeniu grzałki transformator zaczyna na przemian buczeć (wtedy przyciemnia się ekran i nic nie widać+ nagrzewa się) albo odzyskuje na chwilę sprawność i pojawia się na wyświetlaczu obraz (może to dlatego że podłączyłem ten 3 pin złącza do masy?) plus kolba nie nagrzewa się. Wydaje mi się że termopara działa dobrze ale w odwrotnym podłączeniu niż w poście u góry.
Jeśli chodzi o radiator i temperaturę to może przesadziłem, zmieniłem teraz na większy i dodałem chłodzenie na 9V wentylatorem. Jeśli chodzi o kolbę to mam taką zwyczajną solomon ironN, 48W tą polecaną w tym temacie.
Jestem raczej programistą a nie elektronikiem, chciałem złożyć tą lutownicę i napisać do niej jakiś wypasiony soft, więc proszę potraktować moje wywody z przymrużeniem oka :)

Dzięki Jacek M za szybką odp :)

Google

Google Adsense

# 30 Dec 2011 01:47

Jacek M
Poziom 10

Joined: 13 Jun 2002
Posts: 58
Location: Lublin

#310 30 Dec 2011 02:24

Re: Stacja lutownicza na Atmega8

Witam
To tylko przypuszczenia (mogę się mylić). czy przypadkiem przy tym połączeniu nie dałeś 24V na termoparę? :( albo w kolbie coś masz uwalone. Po twoim opisie wynika że masz chyba zwarcie następuje duże obciążenie transformatora i spadek napięcia (i chyba przez to przygasanie wyświetlacza) - sprawdź. Lepiej pomierz opory w kolbie pomiędzy poszczególnymi wyprowadzeniami. Jak byś podgrzał kolbę na wyjściu termopary powinno pojawić się napięcie rzędu mV (tak możesz poszukać gdzie masz termoparę , czy działa). Opór grzałki powinien być kilka - kilkanaście ochm.
Jack

P.S. Co do podłączenia zerknij na to - może się przyda: http://www.elektroda.pl/rtvforum/topic1426196.html#7022562 - czy tym się sugerowałeś i tak podłączyłeś.

Google

Google Adsense

# 30 Dec 2011 02:24

kubag1
Poziom 3

Joined: 28 Oct 2011
Posts: 7

#311 30 Dec 2011 02:53

Re: Stacja lutownicza na Atmega8

Ok, miałeś rację, głupi błąd a jednak tyle namieszał, ale wyszło dopiero przy sprawdzeniu oporności.
Dzięki Ci bardzo!

Jacek M
Poziom 10

Joined: 13 Jun 2002
Posts: 58
Location: Lublin

#312 30 Dec 2011 12:51

Re: Stacja lutownicza na Atmega8

Dobrze że znalazła się przyczyna.
A tak z ciekawości – termopara w kolbie „przetrwała” takie podłączenie i czy działa już stacja?
Jack

Qbas060
Poziom 11

Joined: 15 Jul 2007
Posts: 71
Location: Ustrzyki Dolne

#313 30 Dec 2011 23:58

Re: Stacja lutownicza na Atmega8

Witam dodam że u mnie bt jest podpięte pod bardzo mały radiator a praca stacja trwają nieraz godzinami i się nie nagrzewa tak bardzo http://obrazki.elektroda.pl/6842318400_1320877010.jpg wiec wystarczy mu chłodzenie pasywne i prosił bym jeśli jest taka możliwość o dodanie płytki, po to aby kolejne osoby miały możliwość wyboru. Życzę dalszych sukcesów kolego kubag1.

kubag1
Poziom 3

Joined: 28 Oct 2011
Posts: 7

#314 31 Dec 2011 15:30

Re: Stacja lutownicza na Atmega8

Witam,

Na szczęście przetrwała :) Nie wyobrażam sobie jakby nie... nowa kolba... Płytkę dodam razem z oprogramowaniem bo piszę nowe, na inny wyświetlacz, nie taki typowy, jakiś z telefonu komórkowego.

miszczo997
Poziom 18

Joined: 23 Mar 2009
Posts: 490
Location: Lubartów

#315 31 Dec 2011 15:31

Re: Stacja lutownicza na Atmega8

Jacek M wrote:

Dobrze że znalazła się przyczyna.
A tak z ciekawości – termopara w kolbie „przetrwała” takie podłączenie i czy działa już stacja?
Jack

Jak ja podłączyłem to przetrwała. Podobno termopary to dosyć "idioto-odporne" elementy :D

Qbas060
Poziom 11

Joined: 15 Jul 2007
Posts: 71
Location: Ustrzyki Dolne

#316 13 Jan 2012 12:16

Re: Stacja lutownicza na Atmega8

Moja termopara aż dziwi mnie tym co wytrzymała:)

musi22
Poziom 5

Joined: 16 Dec 2005
Posts: 13
Location: Woźniki

#317 16 Jan 2012 20:25

Re: Stacja lutownicza na Atmega8

Witam ,mam mały problem wgrałem wsad ten poniżej i mam taki efekt niby wszystko działa ale jak dłużej przytrzymuje guzik dodawania czy odejmowania temperatury to stacja sie resetuje lub wyskakują tzw. krzaki na wyświetlaczu. druga sprawa to po wejsciu do menu histerezy nie można z niej wyjść ,trzeba zresetować stacje. macie jakieś pomysły może złe ustawienia bascoma ? chodz mam ustawiony tylko wewnętrzny oscylator 8mhz i nic więcej.

Stacja_Lutownicza_Jack_3.rar
Filename:	Stacja_Lutownicza_Jack_3.rar	Download
Contents:
Filesize:	9.19 KB
Punkty:	0

Jacek M
Poziom 10

Joined: 13 Jun 2002
Posts: 58
Location: Lublin

#318 16 Jan 2012 23:15

Re: Stacja lutownicza na Atmega8

Witam

Quote:

jak dłużej przytrzymuje guzik dodawania czy odejmowania temperatury to stacja sie resetuje lub wyskakują tzw. krzaki na wyświetlaczu.

Nie wiem z czego to wynika, ale w kilku projektach na Atmega8 i Bascomie zdarza mi się od czasu do czasu taka przypadłość (w tej stacja chyba też ze 2 razy - przyzwyczaiłem się i korektę robię przytrzymując przycisk max po 3-5 sek.).

Quote:

po wejsciu do menu histerezy nie można z niej wyjść ,trzeba zresetować stacje.

Opisywałem ten problem wcześniej - niestety również nie wiem z czego się to bierze (chyba jednak jakiś głupi błąd w programie lub rzeczywiście Bascoma). W moim przypadku wystarczy poczekać ok. minuty i wraca mi do normy, poza-tym bardzo rzadko korzystam ze zmiany histerezy.

Quote:

chodz mam ustawiony tylko wewnętrzny oscylator 8mhz

Polecałbym ustawić zewnętrzny oscylator - ja tak mam (no chyba że nie dałeś rezonatora).
Program przydało by się napisać od nowa w C - ale przy moim lenistwie i braku czasu - nie chce mi się :D skoro działa.
Liczyłem że może ktoś z forumowiczów Elektrody to poprawi :D - sorry znowu "wyłazi" moje lenistwo ;)
Jack

miszczo997
Poziom 18

Joined: 23 Mar 2009
Posts: 490
Location: Lubartów

#319 18 Jan 2012 17:54

Re: Stacja lutownicza na Atmega8

W schemacie od kolegi Marco47 znalazłem kilka błędów. Brakuje dławika podłączonego do avcc (być może zabieg zrobiony specjalnie), kondensatory przy kwarcu powinny mieć 27pF a nie 100n oraz rezystor R10 wartość 10K a nie 990K.
W załączniku poprawiony schemat z dodanym dławikiem.
UWAGA - jeżeli ktoś zamierza korzystać z oryginalnego wsadu od elektroniki praktycznej należ podłączyć sygnał R/W wyświetlacza do PB1 atmegi. Ileż krwi mi napsuło szukanie przyczyny dlaczego płytka nie działa...

Stacja lutownicza elektronika praktyczna.rar
Filename:	Stacja lutownicza elektronika praktyczna.rar	Download
Contents:
Filesize:	1.35 MB
Punkty:	0

satanistik
Poziom 20

Joined: 29 Oct 2005
Posts: 957
Location: lublin

#320 07 Feb 2012 21:40

Re: Stacja lutownicza na Atmega8

Witam
Gdzie można pobrać oryginalne źródła do tego projektu, miałem to kiedyś gdzieś z forum ale po awarii dysku nie mogę znaleźć.

Qbas060
Poziom 11

Joined: 15 Jul 2007
Posts: 71
Location: Ustrzyki Dolne

#321 08 Feb 2012 00:05

Re: Stacja lutownicza na Atmega8

Oryginalne czyli jakie? chodzi o to?: http://www.myelectronics.republika.pl/stacja_lutownicza.html

diabel4you
Poziom 5

Joined: 28 Feb 2008
Posts: 11

#322 28 Feb 2012 13:46

Re: Stacja lutownicza na Atmega8

Nie wiecie czy Kolba lutownicza do stacji ZD-929 48W 24V dostępna na popularnym portalu aukcyjnym :D posiada termoparę typu K i czy będzie się nadawać do tej stacji lutowniczej bo nigdzie nie mogę znaleźć takiej informacji ??

miszczo997
Poziom 18

Joined: 23 Mar 2009
Posts: 490
Location: Lubartów

#323 28 Feb 2012 15:45

Re: Stacja lutownicza na Atmega8

Pytałem się sprzedawcy na allegro to powiedział mi, że kolby od stacji Aoyue PT Zhaoxin Yihua mają termopare typu k, a wyglądają na poręczne.

diabel4you
Poziom 5

Joined: 28 Feb 2008
Posts: 11

#324 05 Mar 2012 16:09

Re: Stacja lutownicza na Atmega8

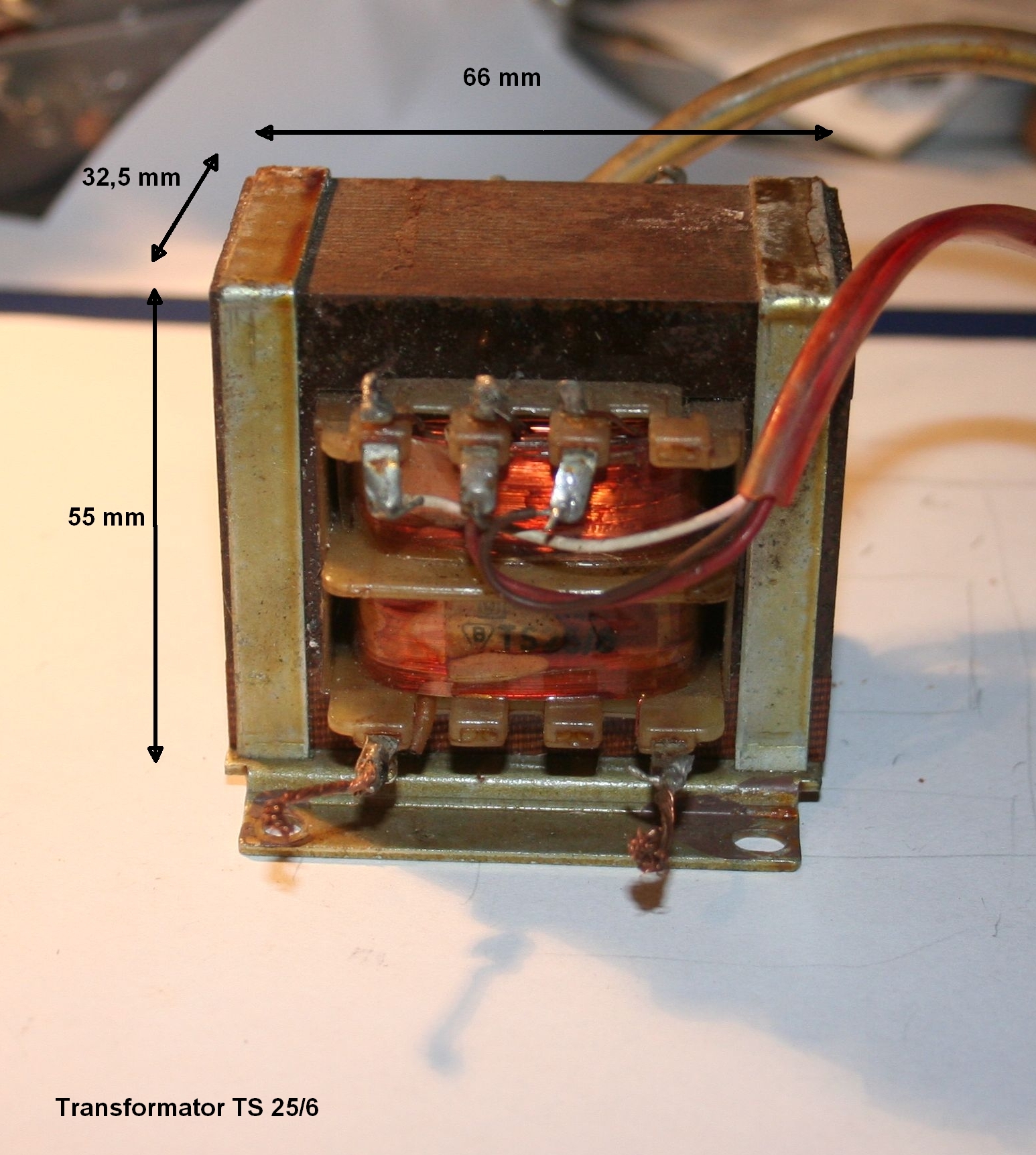

Czy z transformatora ts 25/6 a raczej z jego rdzenia po przewinięciu dało by radę uzyskać 2x 12V , 2 x 2A i wykorzystać go do zasilania stacji lutowniczej ??

kaeltaz
Poziom 15

Joined: 06 Aug 2007
Posts: 254
Location: Piotrków Tryb.

#325 04 Apr 2012 14:16

Re: Stacja lutownicza na Atmega8

Chciałbym się zapytać Jacek M czy planuje kolega wydanie nowej wersji softu z poprawionym menu? Chciałem również wspomnieć o nowym ważnym parametrem, jaki powinien znaleźć się w menu kalibracyjnym a mianowicie kalibracją temperatury (wzmocnienie w sofcie), aby można było by dostosować się do różniących się kolb lutowniczych.

Jacek M
Poziom 10

Joined: 13 Jun 2002
Posts: 58
Location: Lublin

#326 04 Apr 2012 20:15

Re: Stacja lutownicza na Atmega8

Witam
Co do nowej wersji softu - to w planach niby jest ale ....
brak czasu i lenistwo nie wróży dobrze krótkiemu terminowi ;)
Liczyłem że mnie ktoś z forum wyręczy :D
Ostatnio nawet wyrzuciłem w swojej wersji histerezę i dogrzewanie impulsowe (jednak bezwładność temperatury grota jest do zaakceptowania bez tego "bajeru") , ponieważ program miał tendencje do zawieszania (chyba zakłócenia spowodowane dogrzewaniem impulsowym), czyli wróciłem prawie do pierwowzoru.
A poza tym dział i przez to odłożyłem przeróbki na "potem".
Co dostosownia do kolby to proponuje jednak samodzielnie zmieniać w:

Code:

V = Wart_ac * 0.0049
Temp = V * 120 'mój wsp. po wyskalowaniu do kolby
Temp = Temp + 22 '+ 22 wynika z wyskalowania do kolby

ale oczywiście można by było zastąpić zmiennymi 120 i 22 i w dodatkowym menu je ustalać (zmieniać nawet doświadczalnie).
Stacje każdy robi raczej dla siebie i jednokrotne skalibrowanie chyba będzie wygodniejsze (ale to moje zdanie).
Pozdrawiam
Jacek

kaeltaz
Poziom 15

Joined: 06 Aug 2007
Posts: 254
Location: Piotrków Tryb.

#327 04 Apr 2012 22:43

Re: Stacja lutownicza na Atmega8

Myślę że kalibracja jest bardzo ważna i powinna znaleźć się w menu. Załóżmy że za x czasu kupisz sobie nową kolbę i co? A np softy z kompa usunięte a elektroda wygasła :). Wtedy będzie problem i dlatego to tak ważna opcja. Oczywiście dopinguje koledze do napisania nowego softu.

Jacek M
Poziom 10

Joined: 13 Jun 2002
Posts: 58
Location: Lublin

#328 05 Apr 2012 00:17

Re: Stacja lutownicza na Atmega8

Witam
Fakt - ja po prostu patrzyłam na to z mojego punktu widzenia - mam dostęp do pirometru i w związku z tym wyskalowanie termopary to powiedzmy 15-20 minut dalej Excel i mam gotowe równanie do podstawienia do programu. Utraty programu nie brałem pod uwagę, ale rzeczywiście może się tak zdarzyć. Ale przecież to tylko pomiar napięcia i bardzo prosty termostat ostatecznie jakoś to się skleci od nowa (choć szkoda czasu). Jak kiedyś zabiorę się za pisanie (poprawianie) to postaram się uwzględnić to w menu.
Kolega stwierdził że powinien mieć EWD z programem w C do stacji lutowniczej, jeśli odnajdzie będzie o wiele łatwiej bo w ostateczności tylko się go przerobi. Wspominał że tam chyba była opcja kalibracji.
Pozdrawiam
Jacek
