lodziak12
Poziom 13
Joined: 07 Oct 2010
Posts: 141
Location: Gółkowo
|
 #421
04 Jul 2011 21:47 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Czerwony LED zapala się podczas 1 klaśnięcia i świeci 3s. lecz na 2 klaśnięcie powinien się zapalić zielony LED a tego nie robi, jedynie gdy jest pod napięciem cały układ to po jakiejś chwili ok 1,5 minuty można go zapalić 2 klaśnięciem. Na 1 NE555 (IC1) jest napięcie na 8 pinie ok 9,95V, i tak samo na 2 NE555 ok 8,58V (IC2) lecz na nim jedynie gdy jest czerwona LED zapalona.
Dodano po 22 [minuty]:
Biorąc pod uwagę 8 pin jako GND przy HCF40117BE otrzymuje napięcia:
1- 0,23V
2- 0,05V
3- 0,25V
4- 0,27V
5- 0,23V
6- 0,28V
7- 0,24V
8- 0 (masa)
9- 0,20V
10- 0,22V
11- 0,22V
12- 0,12V
13- 0,00V
14- 0,00V
15- 0,20V
16- 0,08V
To wszystko było mierzone przy zgaszonych LED ponieważ nie dałem rady przy zapalonych.
|
|
| Back to top |
|
 |
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#422
04 Jul 2011 22:55 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Pin 16 to '+' zasilania - wygląda, jakby ten układ był zasilany napięciem 0.08V, to się nie dziw, że nie działa. ;)
|
|
| Back to top |
|
|
Google
|
| #
04 Jul 2011 22:55 |
|
|
|
|
|
| Back to top |
|
|
lodziak12
Poziom 13
Joined: 07 Oct 2010
Posts: 141
Location: Gółkowo
|
#423
04 Jul 2011 23:34 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Prawda, ale już się z tym uporałem diody 1n4148 wymieniłem i teraz napięcie bez zapalonych LED wynosi 1,50V a przy zapalonych 6.50V. Ale to i tak nic nie zmieniło. Na mikrofonie jest napięcie 9V czy to nie za dużo?
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#424
04 Jul 2011 23:45 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Oj, raczej za dużo. Może za mały jest opornik, przez który jest zasilany?
Na tym oporniku powinien być spadek napięcia większy niż połowa napięcia zasilania układu.
Prąd mikrofonu niewiele zależy od napięcia zasilania - jeśli na oporniku, przez który zasilasz
mikrofon, jest spadek napięcia 1V przy napięciu zasilania 10V, to powinien być 6 razy większy.
|
|
| Back to top |
|
|
lodziak12
Poziom 13
Joined: 07 Oct 2010
Posts: 141
Location: Gółkowo
|
#425
05 Jul 2011 00:19 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Zrobiłem tak jak powiedziałeś zmieniłem opornik z 3,3KOm na 20KOm i jest spadek do 6,15V. LED zapalają się po kolei na 1 klaśnięcie czerwona na 2 zielona, to chyba dobrze. Gasną razem po 3s. tak powinno być? I teraz przekaźnik ten będzie dobry? http://unipol.bazarek.pl/opis/697656/przekaznik-hfd41-5v-1a.html i jak będzie dobry to jak go podłączyć?
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#426
05 Jul 2011 01:19 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Powinno być tak: 1 klaśnięcie - zapala się czerwony LED, po paru sekundach gaśnie;
2 klaśnięcia - po pierwszym zapala się czerwony LED i po paru sekundach gaśnie,
po drugim zmienia się stan zielonego LED-a (jak nie świecił, to się zapala, jak świecił,
to gaśnie); ale kiedy gaśnie czerwony LED, zielony nie powinien zmieniać stanu!
3 klaśnięcia - stan zielonego LED-a po trzecim wraca do stanu sprzed pierwszego.
Więcej klaśnięć powinno powodować zmianę stanu zielonego LED-a po każdym, ale
do tego trzeba trochę wprawy w szybkim klaskaniu, żeby zdążyć w paru sekundach.
|
|
| Back to top |
|
|
lodziak12
Poziom 13
Joined: 07 Oct 2010
Posts: 141
Location: Gółkowo
|
#427
05 Jul 2011 17:02 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Stwierdziłem że zrobię nowy "klaskacz" który z wymienionych wcześniej polecacie?
|
|
| Back to top |
|
|
lodziak12
Poziom 13
Joined: 07 Oct 2010
Posts: 141
Location: Gółkowo
|
#428
13 Jul 2011 21:13 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Po dłuższej przerwie zrobiłem nowy tym razem z projektu zweinstein . I nie działa już 2 osoby wcześniej miały ten sam problem ale nie widziałem żeby został on rozwiązany. Mianowicie po podłączeniu do zasilania świeci aby zielona LED i to wszystko, układ w cale nie reaguje na klaśnięcia, co z tym zrobić?
|
|
| Back to top |
|
|
RLfilo
Poziom 8
Joined: 04 Jun 2009
Posts: 26
|
#429
25 Nov 2011 23:08 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
A ja bym prosił o działajacy i przetestowany schemat bo ten na samym początku nie działa a co strona to jakiś inny.A i czy dało by rade przerobić to tak aby układ aby był zasilany z akmulatorka a podczas świecenia żarowki akmulatorek ten by się ładował zmiejszyło by to problem zasilaniem i częstą zmiana bateri nie wspominając że caly uklad zmiescil by sie w maskownicy od lampy
|
|
| Back to top |
|
|
lodziak12
Poziom 13
Joined: 07 Oct 2010
Posts: 141
Location: Gółkowo
|
#430
26 Nov 2011 19:47 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Ja Ci polecam z projektu zweinstein , ja go zrobiłem, miałem mały problem ale z mojej winy. Jak zrobisz zgodnie z schematem to będzie Tobie działał. Może i by dało rade zrobić jak chcesz. Ale czym by miał być ten akumulatorek ładowany?
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#431
26 Nov 2011 23:03 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Do ładowania musiałby być jakiś zasilacz, pytanie czy ma sens używanie akumulatorka zamiast samego zasilacza,
bo akumulatorek zajmie dodatkowo trochę miejsca, a jest istotne, żeby się zmieściło... ile tam właściwie jest miejsca?
|
|
| Back to top |
|
|
RLfilo
Poziom 8
Joined: 04 Jun 2009
Posts: 26
|
#432
27 Nov 2011 00:05 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Akmulatorek mialby byc ladowany pradądem który zasila zarowke włącznik na scianie mialbybyc caly czas zwarty Chociaz teraz uswiadomilem sobie ze to nie ma teraz sensu myslalem o akmulatorku ktory by nie byl wogole potrzebny bo w koncu przy zmostkowanym wlaczniku przy zarowce miasbym przeciez prad ;D. Co do tej maskownicy przy lampie to zalerzy tylko i wylacznie od lampy jaka sie posiada ja jak tak patrze na swoja to powinna miec okolo 15 cm srednicy i jakies 10 wysokosci wiec duzo ladwiej byblo by tam jakis uklad schowac
|
|
| Back to top |
|
|
RLfilo
Poziom 8
Joined: 04 Jun 2009
Posts: 26
|
#433
16 Dec 2011 15:15 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Mam problem z układem overcloker ze strony 13 otóż układ działa ale z odległości 0.5 metra zmieniałem już mikrofony ale to nie pomogło praktycznie jeszcze zmniejszyło zasięg .Ma ktoś jakiś pomysł co zmienić żeby zwiększyć odległośc?
zapomniałem jeszcze dodać ze zamiast BC550B dałem BC550C bo takie mialem pod reką
|
|
| Back to top |
|
|
zweinstein
Poziom 15
Joined: 31 Aug 2007
Posts: 259
Location: Gidle
|
#434
05 Jan 2012 23:05 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
To zmień ten tranzystor BC550 na BC549 - na nim najlepiej pracuje
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#435
06 Jan 2012 00:14 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
BC550 i BC549 różnią się tylko dopuszczalnym napięciem - BC550 ma wyższe. A 'C' powinien więcej wzmacniać - jeśli
nie jest tak, że z powodu większego wzmocnienia ma źle dobrany punkt pracy - więc pomierz napięcia, dobierz opornik...
|
|
| Back to top |
|
|
Google
|
| #
06 Jan 2012 00:14 |
|
|
|
|
|
| Back to top |
|
|
RLfilo
Poziom 8
Joined: 04 Jun 2009
Posts: 26
|
#436
19 Jan 2012 22:52 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Wymienilem ten tranzystor ale efekt dalej ten sam pomierzyłem napiecia
kolektor emiter 7.22 wylaczony
kolektor emiter 7.19 wlaczony
1.95 dioda zielona
zielona wlaczona 7,68 mikrofon
7.69 wylaczona mikrofon
0.61 baza kolektor
ma ktoś jakiś pomysł?
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#437
20 Jan 2012 00:16 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
ponad 7V na tranzystorze (kolektor-emiter), czy na mikrofonie mogłoby być sensowne przy zasilaniu napięciem 12V,
a jeśli tyle jest przy zasilaniu 9V, to te napięcia są zdecydowanie za duże; 0.61 baza-kolektor? może baza-emiter?
|
|
| Back to top |
|
|
RLfilo
Poziom 8
Joined: 04 Jun 2009
Posts: 26
|
#438
20 Jan 2012 10:08 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Tak mój błąd chodziło o baza-emiter .Spadek na r1 1.27
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#439
20 Jan 2012 12:20 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Może link do tej wersji, żeby jak ktoś chce zajrzeć, to nie musiał szukać?
R1 należy tak dobrać, żeby z tych 9V napięcia zasilania większość (z 6V, można nawet do 7V)
było na oporniku, a najwyżej 3V na mikrofonie (uwaga: prąd pobierany przez mikrofon prawie
nie zależy od napięcia w zakresie napięć, w jakim mikrofon poprawnie działa - pewnie od 2V).
Poza tym trzeba dobrać R3, albo R4 tak, żeby napięcie na tranzystorze było około 1/2 napięcia
zasilania, albo nieco mniej (spokojnie wystarczy 4V) - może najprościej będzie odłączyć R4.
|
|
| Back to top |
|
|
RLfilo
Poziom 8
Joined: 04 Jun 2009
Posts: 26
|
#440
20 Jan 2012 15:33 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
r1 6.55
mic 2.45
4.81 kolektor emiter
0.65 baza-emiter
dalej nic
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#441
20 Jan 2012 18:05 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
To znaczy z jakiej odległości teraz działa? Bo powinna wzrosnąć z 10 razy (przy takim samym klaskaniu).
|
|
| Back to top |
|
|
RLfilo
Poziom 8
Joined: 04 Jun 2009
Posts: 26
|
#442
20 Jan 2012 19:01 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
tak z okolo metra juz zalapuje ale nie zawsze no chyba ze w rece konkretnie przywale.Moze oporniki zle podobieralem ? Zamiast r1 dalem 2x10k+3,3k w szereg a zamiast r5 21M zeby na kolektor - emiter uzyskac to napiecie .chyba zabardzo cos mieszam Xd
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#443
20 Jan 2012 19:30 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Może któryś element (np. kondensator) jest wadliwy, albo źle przylutowany i lut źle łączy?
|
|
| Back to top |
|
|
RLfilo
Poziom 8
Joined: 04 Jun 2009
Posts: 26
|
#444
20 Jan 2012 19:47 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
postaram sie to sprawdzic wlasnie to ze mam kondensatory na 50v to nie problem?
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#445
21 Jan 2012 02:01 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
To nie powinien być problem, ważniejsze żeby pojemności były prawidłowe (mogą być większe, byleby nie były
elektrolity tam, gdzie są zwykłe), i żeby nie było złego kontaktu (złe lutowanie, przerwa w środku kondensatora).
|
|
| Back to top |
|
|
Laik90
Poziom 6
Joined: 05 Feb 2012
Posts: 17
Location: daka
|
#446
09 Mar 2012 16:44 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Witam. Chcę wykonać ten układ i mam 2 pytania:
1. Czy rezystor R4 to 5M ?
2. Czy podłączenie VCC do nogi Q pierwszego LM555 nie jest błędem? W takim wypadku dioda będzie świecić bezustannie.

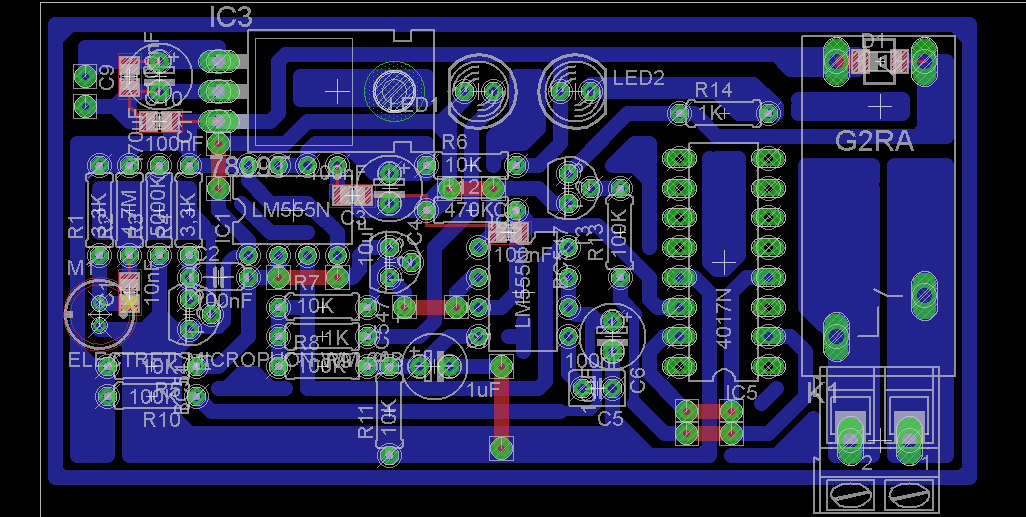

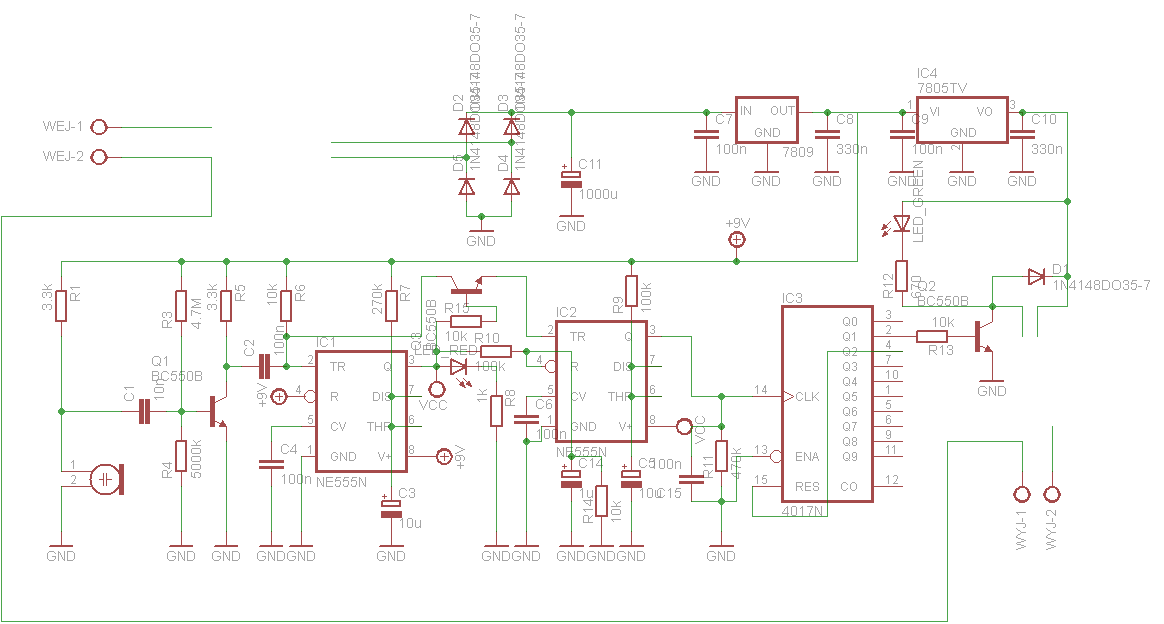

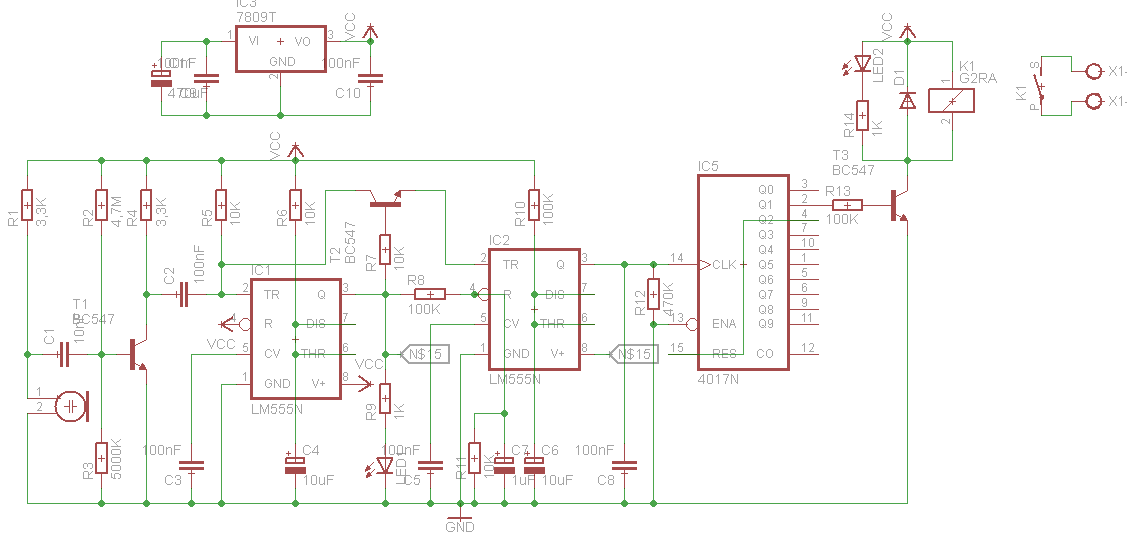

Dodaje schemat:
BTW. Może jeszcze jakieś uwagi ktoś ma dla początkującego ? Jak łączyć elementy SMD z przewlekanymi w eagle? ( chcę użyć kondensatory 0805 ) ale są niepołączone a żeby połączyć potrzeba jechać warstwą top ( na czerwono ) da się jakoś zrobić aby łączyć wszystkie elementy warstwą bottom?
|
|
| Back to top |
|
|
Google
|
| #
09 Mar 2012 16:44 |
|
|
|
|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#447
09 Mar 2012 19:49 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Z tym VCC to jest taka sprawa, że Q pierwszego 555 łączy się z zasilaniem drugiego 555,
i ktoś to oznaczył jako VCC, aby pokazać, że są połączone, zamiast narysować przewód.
R4 wygląda na 5M. Trzeba się liczyć z tym, że trzeba będzie go dobierać, albo pominąć.
|
|
| Back to top |
|
|
Laik90
Poziom 6
Joined: 05 Feb 2012
Posts: 17
Location: daka
|
#448
26 Mar 2012 11:42 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
Dwa razy projektowałem i robiłem płytkę i nie działa .... proszę o sprawdzenie scematu i pcb

|
|
| Back to top |
|
|
_jta_
Poziom 26
Joined: 02 Mar 2004
Posts: 18090
Location: Warszawa
|
#449
26 Mar 2012 13:22 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
A skąd wziąłeś taki układ i dlaczego uważasz, że powinien działać? W jaki sposób miałby działać? Jaka jest rola T2?
Podpowiem, że 555 działa następująco:
* jeśli RESET jest poniżej około 1V, to OUT=0, w przeciwnym wypadku:
* jeśli TRIG < Vcont/2, to OUT=1, w przeciwnym wypadku:
* jeśli THR > Vcont, to OUT=0, w przeciwnym wypadku:
* OUT pamięta poprzednio ustalony stan. DIS ma taki stan, jak OUT, ale wyjście OC.
|
|
| Back to top |
|
|
Laik90
Poziom 6
Joined: 05 Feb 2012
Posts: 17
Location: daka
|
#450
27 Mar 2012 10:35 Re: Włącznik/Wyłącznik dźwiękowy (dwa klaśnięcia) |
|
|
|
jest to podany schemat z tego tematu tylko przerysowałem go do eagle
|
|
| Back to top |
|
|
