Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Go to page Previous 1, 2

Main Page -> Forum Index -> GSM -> GSM Service -> Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Author

Message

slater7
Poziom 2

Joined: 28 Dec 2006
Posts: 2
Location: Londyn

#31 28 Sep 2010 13:40

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Mam pytanko bo jestem z tego trochu zielony - przypadek mam ten sam - pytanko jak sprawdzic ta diode D301

Google

Google Adsense

# 28 Sep 2010 13:40

drzasiek
Poziom 22

Joined: 09 Nov 2009
Posts: 1731
Location: Jodłowa

#32

28 Sep 2010 14:01

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Wylutować, sprawdzić rezystancje w obie strony (w jedna powinna być duża, w drugą mała)

misiekelk
Poziom 16

Joined: 13 May 2002
Posts: 270
Location: Ełk

#33 28 Sep 2010 21:45

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Dioda poczwórna (oznaczenie N1) siedzi w starych samsungach Np R210 .Układy P56 pasuje tez P55 i P54 siedza w wiekszosci qualkom .

damles
Poziom 9

Joined: 04 Mar 2006
Posts: 39
Location: Nowy Sącz

#34 17 Nov 2010 15:01

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

U mnie pojawiła się chyba taka sama sytuacja.
Telefon normalnie się ładował podczas nawigowania, nagle było słyszalne cisze "buch" i telefon zgasł. Trochę zaśmierdziało przepalonym układem.

Mam rozumieć że trzeba szukać opisywanego przez Was układu oraz sprawdzić diodę?

janosik99
Poziom 15

Joined: 10 Nov 2006
Posts: 269

#35 17 Nov 2010 16:46

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Tak, o ile jeszcze jest co sprawdzać po tym "buch".

TOMEKELE
Poziom 7

Joined: 24 Nov 2009
Posts: 22
Location: Staszów

#36 18 Dec 2010 12:48

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

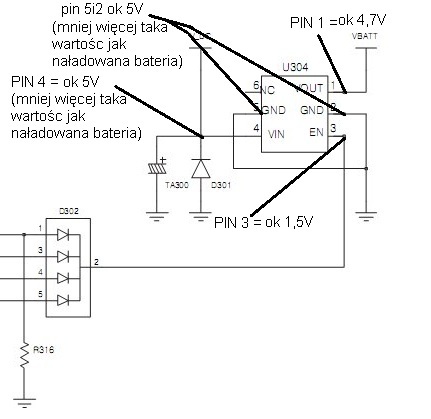

U mnie jest coś takiego:

z tego co opisałem mogę wnioskować, że to układ D302 padł?

Pomiar napięcia na układzie U304 (sorki, przez pomyłkę wpisałem D zamiast U)

Samsung Omnia 8GB, nie włącza się, duży pobó prądu

janosik99
Poziom 15

Joined: 10 Nov 2006
Posts: 269

#37 18 Dec 2010 17:07

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Sprawdź jeszcze napięcie na układzie U304 (na twoim zdjęciu oznaczony jako D304)

damles
Poziom 9

Joined: 04 Mar 2006
Posts: 39
Location: Nowy Sącz

#38 18 Dec 2010 18:11

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

W końcu mam troszkę czasu, więc zabrałem się za próbę naprawy mojej Omni...

Dioda D301 - zwarta.
Dioda D302 - ukruszona obudowa (czyli raczej na 100% uszkodzona).
Układ U304 - grzeje się (czyli pewnie do wymiany).

Wychodzi więc na to, że wszystkie 3 elementy do wymiany. Pytanie tylko czy coś więcej nie poszło?

Chłopaki czy ktoś posiada owe elementy?

mefistofilos
Poziom 17

Joined: 21 Apr 2005
Posts: 389
Location: Kraków/ Exeter

#39 22 Dec 2010 13:07

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

TOMEKELE jak Ty to mierzysz??? Względem czego? Na 2 i 5 pinie wychodzi Ci 5V??? Toż to masa... Nie ma prawa być na tych pinach żadnego napięcia!

TOMEKELE
Poziom 7

Joined: 24 Nov 2009
Posts: 22
Location: Staszów

#40 22 Dec 2010 13:39

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Zgadza się ,że to masa. czyli między tą masą a biegunem dodatnim baterii miernik powinien pokazać jakąś wartość. w tym przypadku 5v , mniej więcej taką jak naładowana bateria.

( nie wiem czy dobrze rozumuje )

Google

Google Adsense

# 22 Dec 2010 13:39

mefistofilos
Poziom 17

Joined: 21 Apr 2005
Posts: 389
Location: Kraków/ Exeter

#41 22 Dec 2010 13:42

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Jeżeli mierzysz napięcie baterii względem masy z układu U304 to miernik powinien pokazać Ci rzeczywistą wartość napięcia. I nie ma reguły czy to 5V, 4V czy 3V. Zależy jak naładowana jest bateria ( o ile jest w ogole wpięta do telefonu - to oczywiste chyba).

I jeszcze jedno. Ta bateria w pełni naładowana nie powinna miec w ogóle 5V.

Google

Google Adsense

# 22 Dec 2010 13:42

TOMEKELE
Poziom 7

Joined: 24 Nov 2009
Posts: 22
Location: Staszów

#42 22 Dec 2010 14:07

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Tez mi się wydawało ,że bateria ma trochę za wysokie napięcie. Ładowana była w telefonie mojej dziewczyny(wszystko w oryginale).
Pomiar dokonywany był zaraz po naładowaniu baterii.
Zgadza się ,że nie ma reguły i ,że miernik pokaże rzeczywistą wartość napięcia.

Patrząc na te pomiary nie wiem tylko czy wszystko jest ok na tym układzie U304.

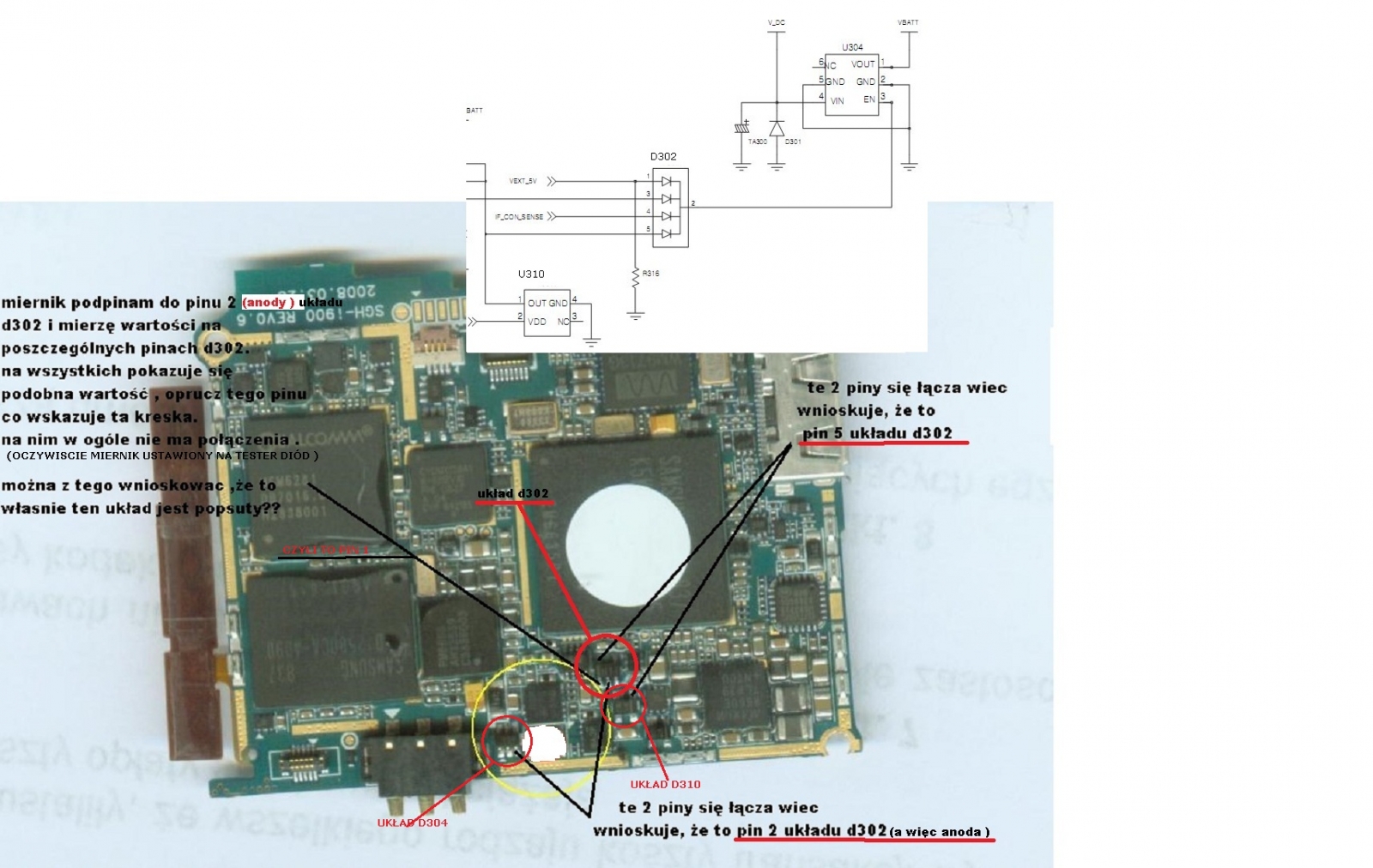

Cały problem mam z układem D302, opisanym wyżej na zdjęciu . Prawdopodobnie kwalifikuje się do wymiany, tylko nie wiem co jeszcze sprawdzić przed wymianą żeby nie narobić siana.

mefistofilos
Poziom 17

Joined: 21 Apr 2005
Posts: 389
Location: Kraków/ Exeter

#43 22 Dec 2010 14:26

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Moim zdaniem, albo źle wykonałeś pomiary, albo masz uszkodzoną baterię. Układ U304 przy w pełni naładowanej baterii ( Twoja bateria naładowana na FULL powinna mieć nie więcej niż 4,2V ) nie powinien podawać większego napięcia niż 4,5V... I to już byłby max.

Sprawdź pobór prądu przez płytę główną z i bez podłączonej baterii.

Scalak U304 możesz kupić TUTAJ

Na Twoim zdjęciu jest podstawowy błąd. Pin 2 to nie ANODA!

Weź jeszcze raz do ręki miernik, ustaw na tester DIOD i minus z miernika przyłóż do pinu 2 ( KATODY! ) a plus po kolei do pinów 1,3,4,5. Porównaj pomiary.

TOMEKELE
Poziom 7

Joined: 24 Nov 2009
Posts: 22
Location: Staszów

#44 22 Dec 2010 14:57

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

1 - miernik ustawiony tester na DIOD
2 - minus z miernika do pinu 2 ( KATODY! )
3 - pomiar na pinie 3 ,4 i 5 jest ok . Miernik pokazuje identyczne wartości ,
natomiast na pinie 1 nic nie pokazuje . tak jak bym miernika w ogóle nie podłączył do pinu 2(KATODY!) i 1 .

mefistofilos
Poziom 17

Joined: 21 Apr 2005
Posts: 389
Location: Kraków/ Exeter

#45 22 Dec 2010 15:06

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Sprawdz napięcie najpierw na pierwszym a pozniej na 2 pine względem masy. Napisz co pokazuje miernik.

TOMEKELE
Poziom 7

Joined: 24 Nov 2009
Posts: 22
Location: Staszów

#46 22 Dec 2010 15:54

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Nie wiem o co tu chodzi. Trochę się pogubiłem.

masa względem pin 1 układu D302 = miernik trochę wariuje, pokazuje 0,01v lub 0v
masa względem pin 2 układu D302 = 4,1v

mefistofilos
Poziom 17

Joined: 21 Apr 2005
Posts: 389
Location: Kraków/ Exeter

#47 22 Dec 2010 16:32

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

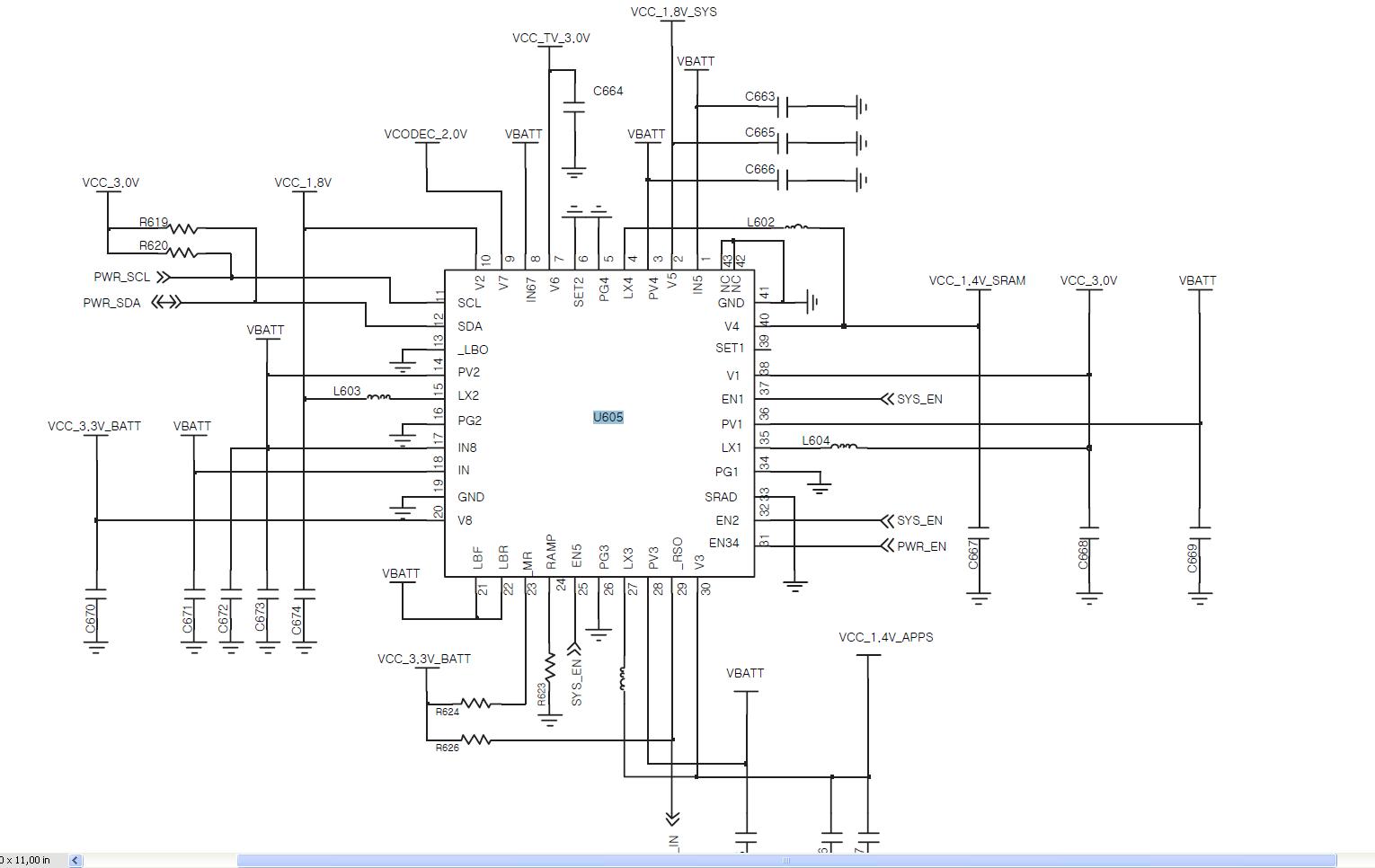

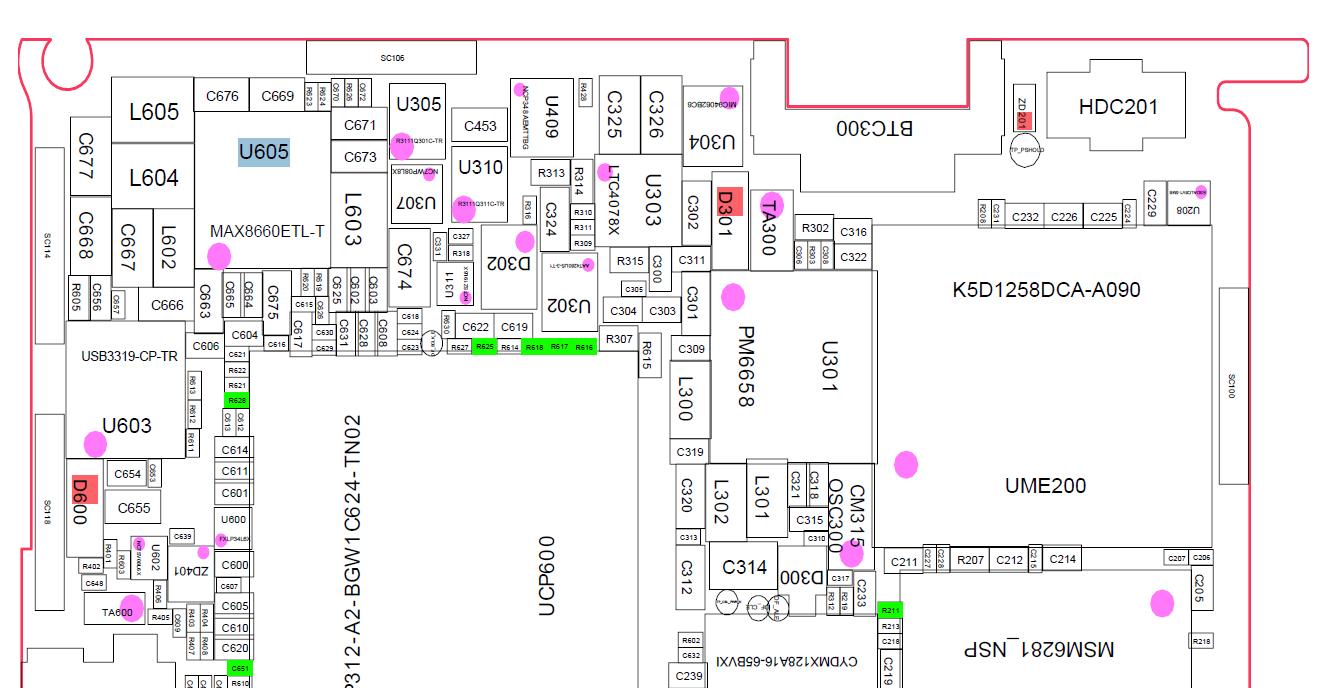

Wygląda na to, że U304 jest sprawny podobnie jak D302. Sprawdź jakie są napięcia na pinach U605:

V1 - 3V
V2 - 1.8V
V3 - 1.4V
V4 - 1.4V
V5 - 1.8V

Jeżeli nie ma któregoś z tych napięć, masz uwalony U605.

Ogólnie U304 służy do kontroli obciążenia baterii, napięcie na pinie 1 i 4 masz takie jak bateria, czyli układ jest dobrze sterowany i przepuszcza napięcie dalej. Co za tym idzie, zostawiamy D302 i U304 i idziemy dalej.

Dla potomnych:

Service manual i900 ( poprzedni link wygasł więc zamieszczam nowy ) KLIK
Układ U605 można zamówić jako sample ze strony MAXIM KLIK
Dokumentacja do U304 KLIK
Dokumentacja do U605 KLIK

Jeżeli jest ktoś zainteresowany układem MAX8660 posiadam dwie sztuki. Nowe. Mogę odsprzedać. Info na PW

bodzio667
Poziom 16

Joined: 12 Sep 2005
Posts: 270
Location: CK

#48 20 Jan 2011 13:28

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Cześć chłopaki.
Sorry że odkopuje stary temat ale mam podobny problem z telefonem. W moim przypadku telefon czerpie 0.22A z zasilacza i sam się załącza. Objawy są takie że baterie wcina dopóki jest włożona, podczas ładowania się dość mocno grzeje. Nie pobiera prawidłowej wartości prądu podczas ładowania, typowej dla samsunga, 0.5A tylko 0.32A. Telefon uszkodził się podczas połączenia przez USB.

Elementy D301 oraz U304 wlutowałem z PCB, ale nic to nie pomogło dalej żre 0.22A...

TOMEKELE
Poziom 7

Joined: 24 Nov 2009
Posts: 22
Location: Staszów

#49 20 Jan 2011 21:53

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

bodzio667 napisałeś ,że "sam się załącza" to znaczy ,że telefon się uruchamia i można z niego bez problemu korzystać ?
Kiedy sam się załącza , zaraz po włożeniu baterii? czy podczas połączenia do zasilania?
Komputer widzi telefon po podłączeniu przez usb ?

bodzio667
Poziom 16

Joined: 12 Sep 2005
Posts: 270
Location: CK

#50 22 Jan 2011 01:56

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Telefon się załącza, ale sam. Czy komputer go widzi nie sprawdzałem, ale pewnie tak. Problem jest z tym że włącza się sam. Nie ładuje baterii tylko się nagrzewa, i nawet wyłączony przed tym samoistnym uruchomieniem czerpie z baterii pąd 0.22A

Złącze sprawne, brak widocznych zwarć, brak widocznych uszkodzeń mechanicznych(pęknięty klej itp) - sprawdzane mikroskopem. Moczony 1h w potężnej wannie ultradźwiękowej. Nadal to samo. :|

mefistofilos
Poziom 17

Joined: 21 Apr 2005
Posts: 389
Location: Kraków/ Exeter

#51 22 Jan 2011 12:30

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Napisałeś, że wylutowałeś D301 i U304. Wlutuj je i sprawdz układ U310. Najlepiej w ogóle go wylutuj i powiedz wtedy jaki prąd bierze i czy się włącza telefon... ( zakładam, że przy wylutowanym U304 telefon się już nie włączał? ).

bodzio667
Poziom 16

Joined: 12 Sep 2005
Posts: 270
Location: CK

#52 23 Jan 2011 16:24

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Wlutowałem z powrotem wspomniane elementy. Po wylutowaniu U310 pobór prądu się nie zmienił...

SirBufor
Poziom 12

Joined: 25 Nov 2009
Posts: 89
Location: Łódź

#53 23 Jan 2011 19:37

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

magboss.pl posiada układy scalone do mnie z tego co się orientuję

bodzio667
Poziom 16

Joined: 12 Sep 2005
Posts: 270
Location: CK

#54 25 Jan 2011 02:08

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Puki co to jeszcze nie wiem co padło na pcb... Tak jak wspomniałem po wmontowaniu na nowo układu oraz diody i wylutowaniu U310 pobór prądu jest na poziomie 250mA.... Bez załączania telefonu.

tommyta
Poziom 1

Joined: 01 Jan 2009
Posts: 1
Location: jordanów

#55 03 Mar 2011 14:39

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

witam czy uklad 302 mozna wynienic mam przepalony. Dostane zamienny i gdzie go szukac? pomozcie

arturek1234
Poziom 9

Joined: 13 Nov 2007
Posts: 36
Location: Zielona Góra

#56 31 Jan 2012 15:06

Re: Samsung Omnia 8GB, nie włącza się, duży pobó prądu

Witam
Z góry przepraszam ze odkopałem bo temat poruszony dawno bardzo ale mam problem z moja omnią podobny jak koledzy wyżej otóż:
kupiłem telefon z nieoryginalną baterią 3.6v 1100Ah i nie oryginalną ładowarką
bateria nie trzyma za długo wiec pomyślałem ze ot przez to ze jest nieoryginalna wiec kupiłem nową oryginalną baterie i dalej to samo a może nawet gorzej
moje pierwsze spostrzeżenia :
telefon nie chce się ładować pod oryginalną ładowarką tylko pod zamiennikiem za 5 pln pod USB ładuje tez
grzeje się tylko przy większym wysiłku (gra) i chyba usb
wskaźnik naładowania szaleje ale to raczej wina softu bo modowany 6.5
Telefon działa normalnie prócz rozładowywania baterii
i teraz panowie pytanko co to może być ? lutowania sie nie boje (robiłem nie jeden tel) ale na dana chwile nie mam sprzętu wiec tylko serwis ewentualnie i jaki koszt by był naprawy ?
Liczę że ktoś pomoże i odpisze
pozdrawiam :)
