Dogma
Poziom 14

Joined: 05 Feb 2002
Posts: 185
Location: Myślibórz

#31 01 Nov 2010 19:24

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Witam
Zbudowałem ten zegarek, ale mam pewien problem. Po włączeniu wyświetlają się same zera, i nie reaguje na pilota. Czy po uruchomieniu powinien od razu wskazywać czas, i czy muszą być podłączone DS-y.

-----------
Pozdrawiam

łuki_mar44
Poziom 16

Joined: 09 Jan 2007
Posts: 334
Location: Poznań

#32

01 Nov 2010 20:07

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Tak po załączeniu powinny pojawić się same zera lecz zegarek powinien zacząć odliczać czas. Ds-y nie muszą być podłączone.
Czy na pewno ma kolega pilot nadający w RC5 i czy w programie było coś zmieniane?

Dogma
Poziom 14

Joined: 05 Feb 2002
Posts: 185
Location: Myślibórz

#33 01 Nov 2010 20:23

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Do atmegi załadowałem gotowy hex więc nic nie zmieniałem, kwarc zegarkowy chodzi sprawdzałem na oscyloskopie, jako pilota rc5 używam uniwersalnego, kod philipsa

------------
Pozdrawiam

łuki_mar44
Poziom 16

Joined: 09 Jan 2007
Posts: 334
Location: Poznań

#34

01 Nov 2010 21:04

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

A wewnętrzny RC atmegi ustawiony na 8Mhz?

Poniżej zamieszczam spis komend które wykonują określone funkcje,
adres wynosi 0:

54 - włączenie wyświetlaczy
55 - wyłączenie wyświetlaczy
14 - wyświetlenie aktualnej daty
41 - menu nastawy daty
32 - zwiększenie godzin
33 - zmniejszenie godzin
17 - zwiększenie minut
16 - zmniejszenie minut
38 - ustawianie budzika
12 - wyłączenie budzika
13 - aktywacja budzika
11 - wyświetlenie temperatury wewnątrz
10 - wyświetlenie temperatury na zewnątrz
50 - włączenie lampki
52 - wyłączenie lampki
56 - ustawianie czasu wyśw. temp
1 - włączenie czasowego wyświetlania temperatury wewnątrz
2 - wyłączenie czasowego wyświetlania temperatury wewnątrz
3 - włączenie czasowego wyświetlania temperatury zewnątrz
4 - wyłączenie czasowego wyświetlania temperatury zewnątrz

Dogma
Poziom 14

Joined: 05 Feb 2002
Posts: 185
Location: Myślibórz

#35 02 Nov 2010 01:11

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Witam
Mój błąd,już działa. Nie wyłączyłem watchdoga w fusebitach. poprzednie moje posty w tym temacie można skasować.

Co do sterowania jasnością , myślę że w zupełności wystarczy fotodioda i tranzystor włączony w szereg zasilania wyświetlaczy.

-----------
Pozdrawiam

łuki_mar44
Poziom 16

Joined: 09 Jan 2007
Posts: 334
Location: Poznań

#36

20 Jan 2011 01:14

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Zamieszcza ulepszoną wersję softa dla tego zegara, mianowicie dodałem funkcję drzemki ponieważ zdarzyło mi się parę razy zaspać oraz parę zmian w komendach, które są poniżej.

54 - włączenie wyświetlaczy
55 - wyłączenie wyświetlaczy
14 - wyświetlenie aktualnej daty
41 - menu nastawy daty
15 - menu nastawy czasu
56 - menu nastawy drzemki
38 - menu nastawy budzika
59 - szybkie wyjście z każdego menu
32 - zwiększ
33 - zmniejsz
17 - zwiększ
16 - zmniejsz
12 - włączenie drzemki
13 - wyłączanie budzika
11 - wyświetlenie temperatury wewnątrz
10 - wyświetlenie temperatury na zewnątrz
50 - włączenie lampki
52 - wyłączenie lampki
30 - ustawianie czasu wyśw. temp i daty
1 - włączenie czasowego wyświetlania temperatury wewnątrz
2 - wyłączenie czasowego wyświetlania temperatury wewnątrz
3 - włączenie czasowego wyświetlania temperatury zewnątrz
4 - wyłączenie czasowego wyświetlania temperatury zewnątrz

P.S Co do włączania budzika jest on aktywowany po wyjściu z menu nastawy budzika więc jeśli chcemy włączyć budzik na kolejny poranek wystarczy kliknąć komendę 38 na swoim pilocie.

Pozdrawiam

Zegarer_ver_2.rar
Filename:	Zegarer_ver_2.rar	Download
Contents:
Filesize:	6.74 KB
Punkty:	0.5 = 0.00 for transfer + 0.5 for the user (set manually)

Zbyszek_64
Poziom 16

Joined: 01 Jun 2005
Posts: 294
Location: Bukowno/małopolska

#37 27 Feb 2011 23:01

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Mam podobny problem jak kolega Dogma.Jakoś nie mogę zlokalizować ustawień watchdoga w fusbitach.

Google

Google Adsense

# 27 Feb 2011 23:01

łuki_mar44
Poziom 16

Joined: 09 Jan 2007
Posts: 334
Location: Poznań

#38

28 Feb 2011 00:19

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

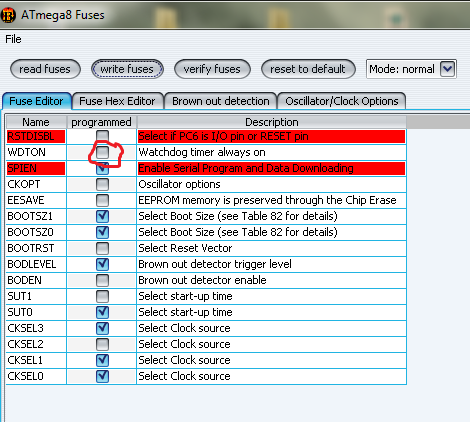

Ptaszek w polu na obrazku musi być odznaczony wtedy mamy wyłączony watchdog.

Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

pozdrawiam

Zbyszek_64
Poziom 16

Joined: 01 Jun 2005
Posts: 294
Location: Bukowno/małopolska

#39 28 Feb 2011 10:43

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Programowałem w Bascom i fusbit J WDT ustawiłem na 1.RC działa.Może jeszcze coś przeoczyłem?Pozdrawiam

łuki_mar44
Poziom 16

Joined: 09 Jan 2007
Posts: 334
Location: Poznań

#40

28 Feb 2011 17:30

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

A wewnętrzny RC ustawiony na 8Mhz?

kuba2509
Poziom 9

Joined: 25 May 2009
Posts: 38
Location: Londyn

#41 23 Mar 2011 01:41

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Witam i gratuluje projektu,moim zdaniem bardzo udany,i dlatego trafił na stół od razu.Mam jednak mały problem wyświetlacze pulsują,segmenty które powinny być wygaszone niestety lekko świecą.Nie bardzo wiem jak to ugryzć.

łuki_mar44
Poziom 16

Joined: 09 Jan 2007
Posts: 334
Location: Poznań

#42

23 Mar 2011 03:06

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

A czy fusy prawidłowo ustawione?
Wewnętrzny RC musi być ustawiony na 8MhZ jeśli będzie na 1Mhz (fabryczne procki) to przy takiej konfiguracji programu wyświetlacze będą się zapalać z częstotliwością 15 Hz i pewnie dlatego migoczą.

Google

Google Adsense

23 Mar 2011 03:06

kuba2509
Poziom 9

Joined: 25 May 2009
Posts: 38
Location: Londyn

#43 23 Mar 2011 03:34

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Witam dziękuje za szybką odpowiedz wszystko jest ustawione tak jak Napisałeś wyświetlacze nie migają tylko się żarzą (segment które powinny być wygaszone)
Pozdrawiam Kuba

Google

Google Adsense

# 23 Mar 2011 03:34

łuki_mar44
Poziom 16

Joined: 09 Jan 2007
Posts: 334
Location: Poznań

#44

23 Mar 2011 08:01

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Skoro fusy są prawidłowo mam nadzieje, że tak jest:) To problem musi być natury połączeniowej. Kolega ma zrobione PCB czy połączone to na płytce stykowej?

kuba2509
Poziom 9

Joined: 25 May 2009
Posts: 38
Location: Londyn

#45 24 Mar 2011 14:34

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Witam problem nie wygaszania segmentów nie aktywnych rozwiązany,wystarczyło spolaryzować bazy tranzystorów do plusa przez rezystory 3,9k.

łuki_mar44
Poziom 16

Joined: 09 Jan 2007
Posts: 334
Location: Poznań

#46

24 Mar 2011 23:43

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Cieszę się, że problem rozwiązany. Czy kolega aby na pewno nie pomylił kolektora z emiterem i nie wlutował tranzystora odwrotnie. Pytam ponieważ nigdy nie musiałem podciągać bazy tranzystorów do plusa przy multipleksowaniu wyświetlaczy.

romekw
Poziom 4

Joined: 09 Apr 2010
Posts: 8
Location: Łask

#47 22 Apr 2011 05:37

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Jaką wartość ma R16?
Ok, sam sobie odpowiem - 220ohm

kuba2509. Ten sam problem i w ten sam sposób rozwiązany, tranzystory wlutowane poprawnie.
pozdrowionka!

kuba2509
Poziom 9

Joined: 25 May 2009
Posts: 38
Location: Londyn

#48 17 May 2011 12:44

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Witam mam pytanie odnośnie jasności świecenia wyświetlaczy.
W moim przypadku ich jasność świecenia w dzień jest za mała,gdzie w programie można to zmienić.Mam jeszcze proŹbe do autora projektu o zamieszczenie pilku bascoma do nowego softu (konieczność zmiany komend na innego pilota).Pozdrawiam Kuba

łuki_mar44
Poziom 16

Joined: 09 Jan 2007
Posts: 334
Location: Poznań

#49

17 May 2011 21:36

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

W programie nie można zmienić jasności wyświetlaczy gdyż projekt nie był do tego przystosowany. Jakie kolega ma wartości rezystorów w segmentach wyświetlaczy?
Kod źródłowy poleciał na PW.

pozdrawiam

kuba2509
Poziom 9

Joined: 25 May 2009
Posts: 38
Location: Londyn

#50 17 May 2011 21:56

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Witam i dziękuje za szybką odpowiedz.
Rezystory w sterowaniu tranzystorów to to 3,9 kilo natomiast w segmentach 100 omów , zmniejszenie jednych i drugich niewiele zmienia.

łuki_mar44
Poziom 16

Joined: 09 Jan 2007
Posts: 334
Location: Poznań

#51

18 May 2011 00:57

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Czy zegarek wykonany jest przy użyciu moich PCB czy kolega sam wykonał według swoich potrzeb obwody drukowane?
Pytam, gdyż u mnie jasność świecenia wyświetlaczy jest bardzo dobra i też mam rezystory 100 ohm w segmentach oraz 3k8 w bazach tranzystorów.

Dogma
Poziom 14

Joined: 05 Feb 2002
Posts: 185
Location: Myślibórz

#52 18 May 2011 21:06

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

kuba2509 wrote:

Witam mam pytanie odnośnie jasności świecenia wyświetlaczy.
W moim przypadku ich jasność świecenia w dzień jest za mała....Pozdrawiam Kuba

Może po prostu te wyświetlacze mają małą jasność, jaki symbol jest tych wyświetlaczy ?

-----------
Pozdrawiam

kuba2509
Poziom 9

Joined: 25 May 2009
Posts: 38
Location: Londyn

#53 19 May 2011 08:43

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Płytki są Twojego projektu i wszystkie elementy takie jak na schemacie (wyświetlacze też).Już wcześniej miałem problem z niepełnym wygaszaniem segmentów nie aktywnych,i zastosowałem rezystory podciągające bazy tranzystorów.

c64club
Poziom 15

Joined: 04 May 2004
Posts: 266
Location: Katowice

#54 19 May 2011 09:34

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Świetny zegarek, starannie zrobiony i przemyślany.
Do nextępnego projektu kilka uwag, wtedy zrobisz perfekt zegar:
-dwukropek wygaszany + sterowalne kropki
-wyświetlanie ujemnych i dodatnich temp. na tych samych pozycjach. Choćby płaska dioda jako minus

łuki_mar44 wrote:

Z tym dwukropkiem rzeczywiście mogłem go o jeden stopień przesunąć w bok no ale cóż następnym razem:)

Patent na dwukropek jest banalny. Trochę kombinowania przy projektowaniu płytki, ale programuje się to identycznie. Po prostu wyświetlacz 3 (licząc od lewej) odwraca się "do góry kropką". Kropki wyświetlacza 2 i 3 stanowią dwukropek. Jedyny problem w tym, że przecinek rzeczywiście musiałby być wyświetlany tak, jak obecnie.

Brak licznika do obsługi PWM:
Zegar multipleksu wyświetlaczy i odliczanie czasu można załatwić jednym licznikiem. Kiedyś coś takiego wykombinowałem. Miałem licznik taktowany z zewnątrz sygnałem 32kHz (scalak MAX32kHz, ale cokolwiek pędzącego zegarkowym wystarczy). Licznik przepełniał się co n milisekund (nie pamiętam ile, w każdym razie n było całkowitą podwielokrotnością sekundy). W procedurze obsługi wyświetlacza był "programowy licznik" (inkrementowana zmienna) i "programowe przerwanie" tego "licznika". Czyli po osiągnięciu przez tę zmienną określonej wartości procedura obsługi wyświetlacza kasowała ją i inkrementowała sekundy. Z resztą cała obsługa czasu była zaszyta w procedurę multipleksu. Działało to idealnie i nie powodowało jakiegoś migotania. To było w bascomie robione na jakimś avr, jeszcze w technikum. Jeśli coś takiego wykombinujesz, to zwolni się jeden licznik i można robić programowe PWM. AVR są na tyle szybkie, że da się to załatwić.

kuba2509
Poziom 9

Joined: 25 May 2009
Posts: 38
Location: Londyn

#55 19 May 2011 19:51

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Dogma wrote:

kuba2509 wrote:

Witam mam pytanie odnośnie jasności świecenia wyświetlaczy.
W moim przypadku ich jasność świecenia w dzień jest za mała....Pozdrawiam Kuba

Może po prostu te wyświetlacze mają małą jasność, jaki symbol jest tych wyświetlaczy ?

-----------
Pozdrawiam

A spotkałeś kiedyś takie wyświetlacze bo ja pomimo 15-letniej praktyki jeszcze nie.

Andrzej145
Poziom 2

Joined: 11 Apr 2006
Posts: 4
Location: Staszkówka

#56 04 Feb 2012 21:49

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Witam. Mam zrobiony ten zegarek tylko mam problem z podtrzymaniem czasu, mianowicie po 2 godzinach wyłączenia z prądu, zegar trzeba ustawiać od nowa, czy ktoś ma jakiś pomysł ? Sprawdzałem wszystko kilka razy jest wszystko wg schematu. I jeszcze jedno pytanie czy można ustawić zegarek tak aby wyświetlał obydwie temperatury i datę na ustawiony czas ? Mi wyświetla albo jedną albo drugą temperaturę - czy tak ma być?

Pozdrawiam

łuki_mar44
Poziom 16

Joined: 09 Jan 2007
Posts: 334
Location: Poznań

#57

04 Feb 2012 22:41

Re: Zegar Rc5 na uC Atmega8 z budzikiem i pom. tem BASCOM

Z tego co pamiętam to tak ma być.
A jeśli chodzi o podtrzymanie czasu to zależy to od pojemności kondensatora podtrzymującego. Ja mam chyba tak samo dla 1F.

pozdrawiam
