 28 Oct 2010 19:18 8-kanałowy chaser LED PWM na PIC16F628A. |
|
|
|
Jest to mały układ składający się z 8 diod LED zasilanych bezpośrednio z mikrokontrolera z przełącznikiem switch poprzez który, można zmieniać tryb pracy.

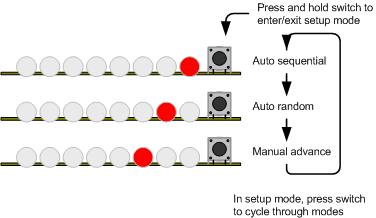

Sercem układu jest mikrokontroler PIC16F628A. Na stronie źródłowej autor udostępnił kod źródłowy do mikrokontrolera. Urządzenie pracuje z 5-bitowym sygnałem PWM dostarczonym do 8 diod LED z czterema poziomami intensywności (off, dim, mid, bright). Na stronie znajduje sie filmik ukazujący działanie urządzenia. W kodzie źródłowym znajdują się sekwencje dostarczające ciekawych i interesujących efektów świetlnych, na przykład klasyczny efekt, jaki można zobaczyć w serialu telewizyjnym Knight Rider. Oprogramowanie ma sekwencyjne, przypadkowe i manualne przełączanie się różnych efektów świetlnych. Aktualny tryb pracy jest zapisywany w pamięci trwałej, co umożliwia ponowne uruchomienie urządzenia od wybranej sekwencji. Każda dioda LED jest zasilana bezpośrednio z portu mikrokontrolera, by nie komplikować urządzenia dodatkowymi elementami. Urządzenie to może idealnie nadawać się do zastosowania w zabawkach czy modelach. Autor pisze też, iż można zmienić rozmiar i kolory diod, co może uatrakcyjnić cały układ i jego działanie.
