 09 Dec 2010 22:56 Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Konstrukcja oparta głównie na częściach maluch i polonez , hydraulika T25.Napęd na przednie koła. Most polonezowski z oryginalnymi felgami, założone opony balonowe z bieżnikiem jodełka. Idąc w tył przerobiony wał napędowy łączy most ze skrzynią biegów polonezowską. Do wałka sprzegłowego podłączona półoś od skrzyni malucha z zaspawanym mechanizmem różnicowym. Sprzęgło oryginalne jak w maluchu i silnik od ELX. Silnik i skrzynia maluchowskie ustawione poprzecznie z tyłu pojazdu.Tylnie koła kierowane nienapędzane na wahaczu jak w ciągniku rolniczym. Przekładnia kierownicza od poloneza połączone jak w ciągniku rolniczym. To już zrobione ale jeszcze nie odpalone z powodu braku czasu. Napęd pompy hydraulicznej planuje zrobić na 2 paski klinowe takie jak w samochodzie bezpośrednio z wału korbowego. Łyżka czołowa będzie na jednym ramieniu rozwiązanie stosowane w ładowarka teleskopowych np. Manitou. I teraz moje wątpliwości i pytania. 1. W którą stronę musi sie kręcić pompa olejowa od T25? 2. Ile razy musze zmniejszyć obroty na kołach pasowych żeby to działało bez zarzutu? 3. Jaką średnice siłownika zastosować aby dawał sobie rade z ramieniem ok 2metrowym plus łyżka. 4. Czy zastosować siłownik jednostronnego działania czy dwustronnego?(Przypominam, że napędzane są przednie koła.)Oczekuje nad podpowiedzi od kolegów obeznanych w temacie. Na wszelakie pytania chętnie odpowiem i oczekuje wielu podpowiedzi.
|
|
| Back to top |
|
 |
romoo
Poziom 25
Joined: 28 Jun 2003
Posts: 6740
Location: Małopolska
|
#2
11 Dec 2010 00:18 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Daj fotki.
Bo trudno wywnioskowac jak siłownik jest zamontowany.
I z jakimi kątami będzie sobie radził.
I wogóle jak to wygląda.
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#3
11 Dec 2010 20:12 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Ramie jeszcze nie jest przymocowane. Zdjęć na razie nie mam jak wstawić. Robiłem to wzorując sie na JCB 528-70. Jak załatwię aparat to na pewno wstawię zdjęcia. Myślałem wstawić siłownik ok 1 m złożony. Mocowanie na ramieniu ok 50 cm od "zawiasu". Jesteś w stanie powiedzieć mi jakie przełożenie zrobić na pompie i w którą stronę musi sie kręcić?
|
|
| Back to top |
|
|
romoo
Poziom 25
Joined: 28 Jun 2003
Posts: 6740
Location: Małopolska
|
#4
11 Dec 2010 20:33 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Siłownik musi być w pionie i skłądać się wraz ze wzniosem ramienia.
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#5
11 Dec 2010 20:38 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
A siłownik nie może być pod kątem?
|
|
| Back to top |
|
|
romoo
Poziom 25
Joined: 28 Jun 2003
Posts: 6740
Location: Małopolska
|
#6
11 Dec 2010 20:41 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Właśnie -wszystko zalezy od konstrukcji, dopóki nie będzie foto to nic nie dyskutuje.
|
|
| Back to top |
|
|
Google
|
| #
11 Dec 2010 20:41 |
|
|
|
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#7
11 Dec 2010 21:59 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Widziałeś zdjęcia JCB 528-70? Coś w podobnie tego. Koła przednie napędzane nie skrętne , a tył na wahaczu.Układ podobny jak w ciągniku rolniczym jeżdżącym do tyłu. Siedzisz z boku.
|
|
| Back to top |
|
|
romoo
Poziom 25
Joined: 28 Jun 2003
Posts: 6740
Location: Małopolska
|
#8
11 Dec 2010 22:05 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Chodzi o to że na dole siłownik ma najciężej i wtedu cos siły musu byc największy. Czyli siłownik pionowo i w miarę podnoszenia składa się.
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#9
12 Dec 2010 12:54 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Jeżeli dobrze rozumiem to siłownik przy podnoszeniu ma sie składać (skracać)? Niestety przy mojej konstrukcji musi sie wydłużać przy podnoszeniu.
|
|
| Back to top |
|
|
smdbob
Poziom 9
Joined: 21 Oct 2007
Posts: 44
Location: Poznań
|
#10
12 Dec 2010 16:32 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Romoo, "nie widzę" Twojej konstrukcji, a podawanie oleju nad tłok zmniejsza siłę (zamykanie siłownika), gdyż powierzchnia tłoka jest pomniejszona o pole zajmowane przez tłoczysko (przy tym samym ciśnieniu, niż praca pod tłokiem - cała powierzchnia). Co do pompy T25 -nie miałem z taką styczności.
|
|
| Back to top |
|
|
brief99
Poziom 19
Joined: 27 Dec 2002
Posts: 648
Location: Sosnowiec
|
#11
12 Dec 2010 17:39 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
| romoo wrote: |
| ...dopuki... |
Na forum używamy polskich znaków, jak również piszemy "poprawnie"... :-)
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#12
21 Mar 2011 23:14 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Konstrukcja przedstawiona na początku wątku uległa zmianie z powodu zbyt lekkiego przodu (napędzane koła). Wyrzuciłem skrzynie biegów od poloneza i półoś skrzyni malucha połączyłem z mostem.Silnik umiejscowiony jest teraz z boku kierowcy.Dziś były pierwsze jazdy po przebudowie i prędkości jak najbardziej mnie zadowalają .Moc ma kołach super tylko blokady brak. Jak zrobię zdjęcia to podrzucę parę do wglądu.Mówiąc krótko konstrukcja już jeździ i tak zostanie . Teraz tylko będzie sie rozrastała o hydraulikę, elektrykę i na koniec wszystko ładnie chce zabudować.
|
|
| Back to top |
|
|
Google
|
| #
21 Mar 2011 23:14 |
|
|
|
|
|
| Back to top |
|
|
Marcin15lol94
Poziom 10
Joined: 03 Feb 2010
Posts: 50
Location: Siemiatycze
|
#13
04 Feb 2012 00:55 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Max 1 daj jakieś fotki twego sprzętu.
|
|
| Back to top |
|
|
Google
|
| #
04 Feb 2012 00:55 |
|
|
|
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#14
05 Feb 2012 21:52 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Z powodu braku wolnego czasu pojazd jest nadal w fazie tylko jeżdżącej. Brak jeszcze hydrauliki i wszelakich osłon. Wracam z pracy wieczorami i nawet nie mam jak zrobić zdjęć. Ale postaram sie coś popchnąć do przodu to wtedy wstawię zdjęcia.
|
|
| Back to top |
|
|
Mistrzunio1991
Poziom 15
Joined: 18 Dec 2007
Posts: 265
|
#15
06 Feb 2012 15:19 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Skrzynia od malucha długo nie pociągnie z zaspawaną półosią, satelitki się rozlecą.
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#16
06 Feb 2012 20:47 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Kolego chyba sie mylisz. W moim rozwiązaniu mechanizm różnicowy jest w przednim moście. A w skrzyni malucha zespawane są właśnie satelity i obie półosie kręcą się jednocześnie. Działa tylko przekładnia główna aby zmniejszyć obroty . Czyli są 2 przekładnie główne i 1 działający mechanizm różnicowy co daje w rezultacie zadowalające mnie prędkości i moc. Brakuje trochę masy pojazdowi i blokady ,ale obciążniki na koła już czekają kupione.
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#17
08 Feb 2012 21:43 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|

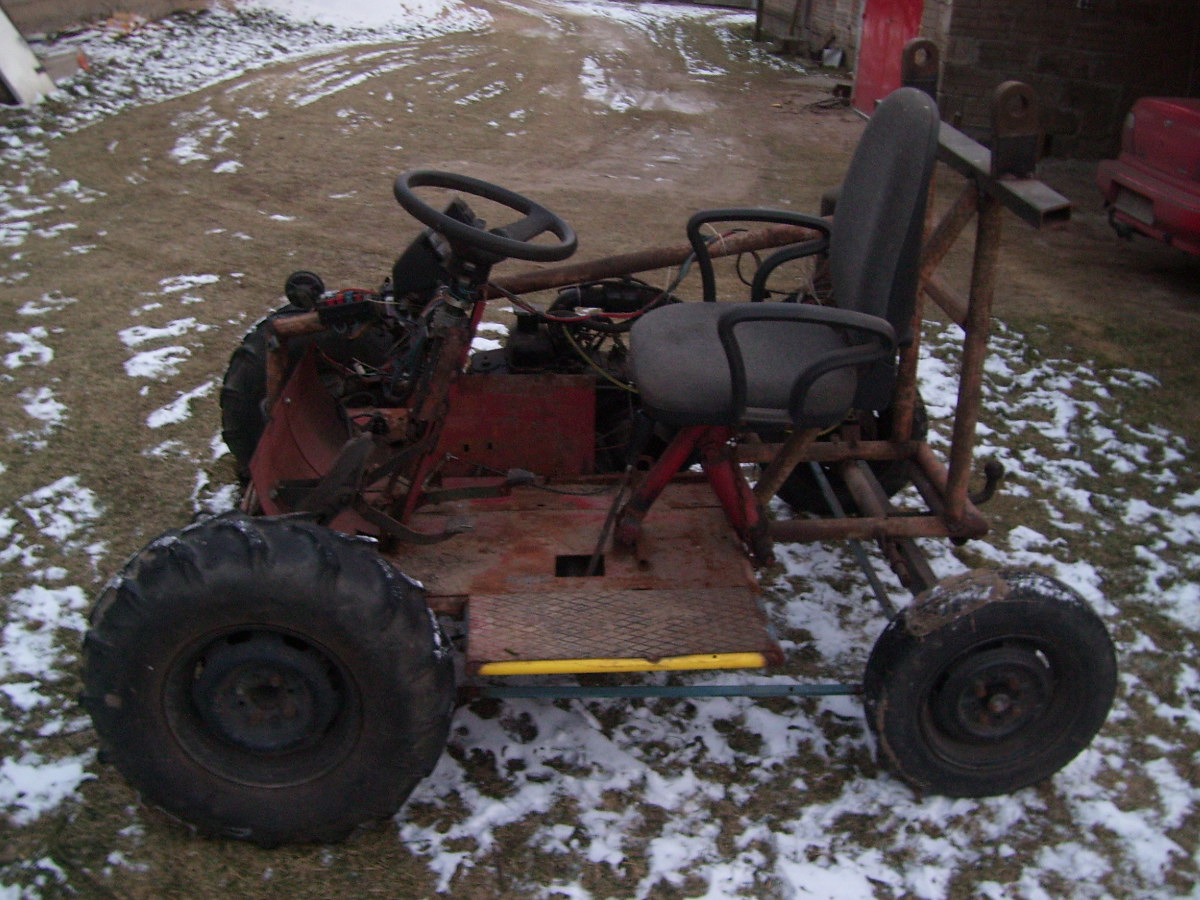

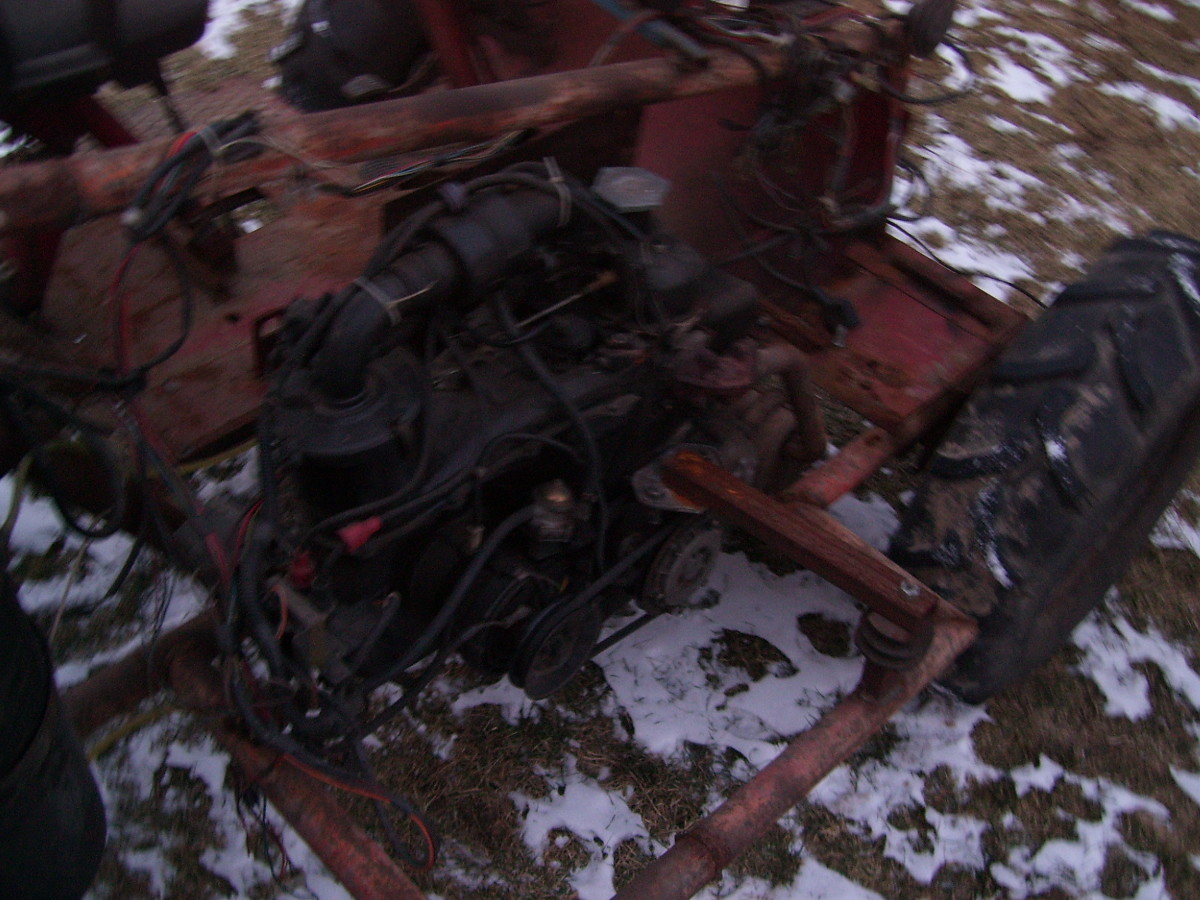

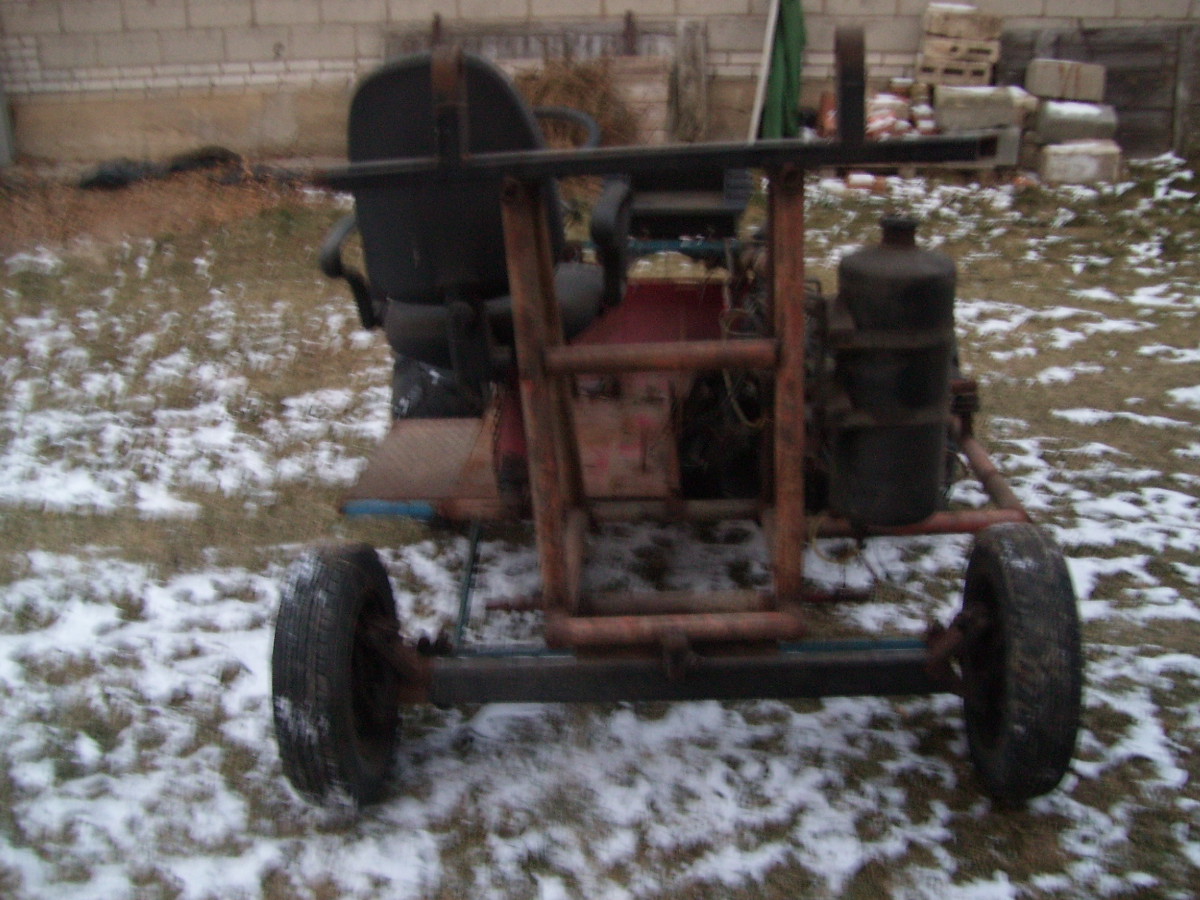

Moje niedokończone dzieło.

|
|
| Back to top |
|
|
Mistrzunio1991
Poziom 15
Joined: 18 Dec 2007
Posts: 265
|
#18
09 Feb 2012 00:40 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Aha, myślałem, że zablokowałeś jedną półośkę w skrzyni od malucha. Jeżeli zablokowałeś mechanizm różnicowy to będzie w porządku:)
|
|
| Back to top |
|
|
SAWEK101
Poziom 21
Joined: 21 Oct 2005
Posts: 1215
Location: Zdziszewo
|
#19
28 Mar 2012 10:45 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Powiedz do czego chcesz używać tej ładowarki, bo ja sądzę że może się ona nadawać jedynie do ładowania skoszonej trawy i liści no i troszkę do odśnieżania bo konstrukcja stanowczo za lekka i z niczym więcej sobie nie poradzi no chyba że zamontujesz mikro łyżkę.
To siedzenie fajnie wygląda ale się rozleci po pół godziny pracy ładowarką :D , musisz wykombinować coś solidniejszego, ale gratulację bo ładowarka jeździ, a to już sukces dla konstruktora :D.
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#20
28 Mar 2012 18:08 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
No to kolego sie mylisz oceniając moja konstrukcje. Siedzenie faktycznie jest prowizoryczne i czeka już drugie na zamontowanie.Ale wytrzymało dłużej niż pół godziny pracy.Konstrukcja doczekała się już ramienia i hydrauliki i ostatnio pracowała przy likwidacji 30 letniej trawy. I pewnie Cię zaskocze ale sobie poradziła. Pociągnę na konieć za sobą przyczepke pełną kotyr i ziemi. Szacując po tym jak przysiadły koła było tam ok tony ładunku. Wiem, że pewnie zrobił byś to z ceownika 100 ale ja zrobiłem to na zasadzie kratownicy i taka konstrukcja jest naprawde wytrzymała. Jak dokończe łyzke to napisze ile jest w stanie udźwignąć. Konstrukcja nadal sie rozrasta i nabiera masy i obciążników.Nie należy oceniać książki po okładce ,a konstrukcji spisywać na straty przed jej ukończeniem. Wkrótce aktualne zdjęcia.
Dodano po 47 [minuty]:
A tu filmy co takie maleństwo może zrobić. Co prawda to nie moje ale mam nadzieję ,że autor nie będzie miał nic przeciwko:
http://www.youtube.com/watch?v=gsXbM7-ApRU
http://www.youtube.com/watch?v=muNI5yRsa6g
http://www.youtube.com/watch?v=oifWxD378PY
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#21
31 Mar 2012 21:32 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Zdjęcie wykonane specjalnie dła forumowicza SAWEK101. Jak widać jest troche więcej wagi ładunku na mojej mikro łyżce. Będzie coś około 400 kg na łyżce. Z tyłu jest tymczasowy obciążnik o wadze 100kg.Będzie odlane z betonu 150 kg obciążników.
|
|
| Back to top |
|
|
Marcin15lol94
Poziom 10
Joined: 03 Feb 2010
Posts: 50
Location: Siemiatycze
|
#22
13 Apr 2012 20:21 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Fajna konstrukcja tylko szkoda żę benzyna ale na wolnych obrotach chyba duża 126p nie spali. Widzę że udźwig to jak na taką mała ładowarke to nawet duży.
Mam pytanie z czego to są siłowniki?
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#23
13 Apr 2012 22:10 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Kolego siłowniki są ze złomu. Zreszta jak 90% całej konstrukcji. Nie jestem w stanie odpowiedzieć od czego. Wiem tylko ,że moc mojej hydrauliki jest z dużym naddatkiem.A silnik malucha był wybrany celowo bo jest chodzony powietrzem .mały jego budowe znam na pamięć więc z naprawami nie będzie problemu. A i mocy mu wystarcza do moich potrzeb.
|
|
| Back to top |
|
|
SAWEK101
Poziom 21
Joined: 21 Oct 2005
Posts: 1215
Location: Zdziszewo
|
#24
14 Apr 2012 21:08 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Praw fizyki nie przeskoczysz, pokaż jak jeździsz po dołkach z tym obciążeniem, ramię masz stanowczo za słabe, i będzie się wyginało na boki, no i strach podnosić takie ciężary na wyższą wysokość, kłania się bhp.
|
|
| Back to top |
|
|
Google
|
| #
14 Apr 2012 21:08 |
|
|
|
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#25
15 Apr 2012 13:03 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Nacodzień nie jeźdzę z taką ilością płyt. Ramie jest z profila 100x4 i do moich potrzeb wystarcza. Jeżeli jesteś nastawiony negatywnie do mojej konstrukcji to nikt nie karze Ci obserwować postępu w pracach nad nią. Nie wiem czy widziałeś cyklopa do ciągnika i czy widziałeś jaki jest przekrój tamtego ramienia?
|
|
| Back to top |
|
|
SAWEK101
Poziom 21
Joined: 21 Oct 2005
Posts: 1215
Location: Zdziszewo
|
#26
15 Apr 2012 15:06 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
:D, kolego krytyka jest potrzebna przy każdych nowych konstrukcjach, co do cyklopa to jest zupełnie co innego niż twoja konstrukcja, ale może masz rację tylko po prostu zrobiłeś za dużą łyżkę do tej ładowarki, bo jak zaczepisz o coś rogiem łyżki to ramię zwyczajnie się skręci, a wyprostować nie będzie tak łatwo.
Ramię do tej ładowarki należało wykonać podwójne tak jak np, tur wtedy sztywność była by nie porównywalnie większa.
Nie ma sensu wyważać otwartych drzwi, trzeba się przyglądać na fabryczne ładowarki i brać z nich przykład (wenę :D )
A takie pojedyncze ramiona to sprawdzają się doskonale ale w koparkach i podnośnikach.
|
|
| Back to top |
|
|
max 1
Poziom 7
Joined: 20 Dec 2009
Posts: 21
|
#27
16 Apr 2012 19:27 Re: Mini ładowarka teleskopow sam z silnikiem 126p |
|
|
|
Ta łyżka jest do lżejszych rzeczy. Do piachu itp mam dorobioną łyżkę o wymiarach szerokość 70 cm głębokość 55 cm wysokość 45 cm. Nie zgodzę się ,że wyważam otwarte drzwi. Na firmie mamy ładowarkę teleskopową manitou i choć ma tylko silniczek perkinsa 4 cylindrowy to na krótkim ramieniu ma 2,5 tony udźwigu i bez problemu radzi sobie w mokrym torfie.A np. taka fabryczna konstrukcja nie zdaje egzaminu?
http://www.youtube.com/watch?v=UI6D4y-F4N4
Coś takiego mamy na firmie:
http://www.youtube.com/watch?v=dX4wSSzmpT0&feature=related
Inny model ale podobna.
|
|
| Back to top |
|
|
