 07 Feb 2011 14:27 1W POWER LED, zasilacz 350mA, czy można pwm? |
|
|
|
Witam,

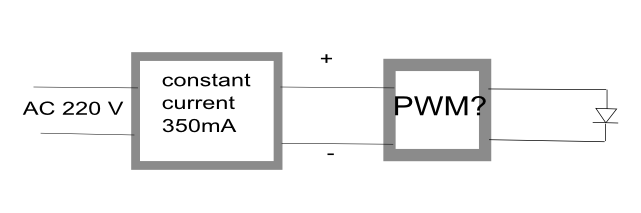

Posiadam zasilacz do diody 1W (constant current 350mA). Potrzebuję ściemniać i rozjaśniać tę diodę. Układ wewnątrz zasilacza, obsługujący przetwornicę nie posiada pinu umożliwiającego sterowanie on/off do którego można by podłączyć pwm. Zależy mi na zastosowaniu tego konkretnego zasilacza, bo mam już 3sztuki.
Jeżeli poprzez jakiś tranzystor będę sterował (pwm) diodą zasilaną z zasilacza typu constant current, to w momencie wyłączenia tranzystora (zaniku prąd) przetwornica będzie podnosić napięcie i przy załączeniu tranzystora dioda się spali (uwaliłem już 2 sztuki)
w jaki sposób mogę sterować jasnością diody?
Z góry dziękuję za pomoc.
mm.
|
|
| Back to top |
|
 |
Google
|
| #
07 Feb 2011 14:27 |
|
|
|
|
|
| Back to top |
|
|
Dar.El
Poziom 24
Joined: 28 May 2006
Posts: 5075
Location: Warszawa
|
#2
07 Feb 2011 23:04 Re: 1W POWER LED, zasilacz 350mA, czy można pwm? |
|
|
|
Witam
Jeżeli zasilacz może pracować od 0V, to możesz zwierać diody LED sygnałem PWM.
|
|
| Back to top |
|
|
Google
|
| #
07 Feb 2011 23:04 |
|
|
|
|
|
| Back to top |
|
|
mienki
Poziom 10
Joined: 05 Mar 2003
Posts: 54
Location: kraków
|
#3
07 Feb 2011 23:26 Re: 1W POWER LED, zasilacz 350mA, czy można pwm? |
|
|
|
jak to sprawdzić?
|
|
| Back to top |
|
|
Google
|
| #
07 Feb 2011 23:26 |
|
|
|
|
|
| Back to top |
|
|
Calineczka*
Poziom 22
Joined: 31 Jul 2002
Posts: 2174
Location: Gdańsk
|
#4
08 Feb 2011 10:14 Re: 1W POWER LED, zasilacz 350mA, czy można pwm? |
|
|
|
mienki, a w samym zasilaczu dłubać nie chcesz? Jak byś go rozebrał i pokazał dobre foto może byśmy coś wymyślili?
|
|
| Back to top |
|
|
mienki
Poziom 10
Joined: 05 Mar 2003
Posts: 54
Location: kraków
|
#5
08 Feb 2011 11:10 Re: 1W POWER LED, zasilacz 350mA, czy można pwm? |
|
|
|
nie mogę wkleić zdjęć, chyba są jakieś problemy z serwerem.
ok. to rozbijmy problem na 2 problemy, żeby było fajnie :)
Mam 2 zasilacze:
1. zasilacz 0-3W, czyli jak rozumiem może pracować przy 0V
zbudowany w oparciu o TNY268PN, schemat chyba taki sam jak w dokumentacji do tego układu.
Po podłączeniu wyjścia zasilacza do diody przez tranzystor i sterowaniu pwm działa i jest ok (przynajmniej na razie nie wybuchło :) )
2. zasilacz 5-50V, 18W output
ten zasilacz przy takim samym podłączeniu jak zasilacz 1 pali diody (przy pwm: prąd zanika, napięcie rośnie i dioda się pali)
Czy mogę w tym przypadku, do wyjścia zasilacza podłączyć na stałe jakiś rezystor (tak, żeby zasilacz zawsze miał jakieś obciążenie - wtedy napięcie nie będzie rosło i może będzie ok? ), a dalej w szeregu moje diody? (do tego zasilacza nie ma dostępu, jest szczelnie zalany)
|
|
| Back to top |
|
|
Google
|
| #
08 Feb 2011 11:10 |
|
|
|
|
|
| Back to top |
|
|
Calineczka*
Poziom 22
Joined: 31 Jul 2002
Posts: 2174
Location: Gdańsk
|
#6
08 Feb 2011 14:55 Re: 1W POWER LED, zasilacz 350mA, czy można pwm? |
|
|
|
Mienki, nigdy nie kombinowałem w ten sposób. To, co mi przychodzi do głowy to równolegle do całości transil o napięciu niewiele przewyższającym sumę napięć ledów, a w szereg z ledami mógł byś jeszcze dodać jakiś rezystor o małej rezystancji i odpowiedniej mocy. Może by i warto dodać jakiś rezystor "biegu jałowego", dużo zależy od konstrukcji przetwornicy a tej nie poznamy....
|
|
