[Zlecę] Wykonanie Sterowanego PWM
Search:
Post new topic  Reply to topic      Main Page -> Forum Index -> Advertisements and Business Electronics -> [Zlecę] Wykonanie Sterowanego PWM
Author
Message
H3PQ4
Poziom 2
Poziom 2


Joined: 04 Aug 2008
Posts: 3
Post#1 Post from the author of the topic 06 Mar 2011 23:31

[Zlecę] Wykonanie Sterowanego PWM
Witam!

Chciał bym zlecić wykonanie czegoś takiego :
Link


Potrzebny był by mi taki układ do moda Hybrid, musiał by się składać z dwóch płytek PCB, na górnej znajdować się styk + do bateri 18650, w obu płytkach dziurka 1mm do wlutowania drutu srebrnego.

Ile coś takiego by kosztowało i jaki jest czas wykonania czegoś takiego?

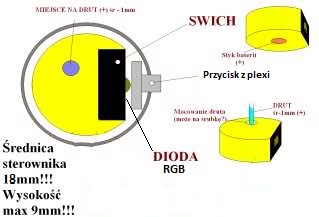

Rysunek :



[Zlecę] Wykonanie Sterowanego PWM

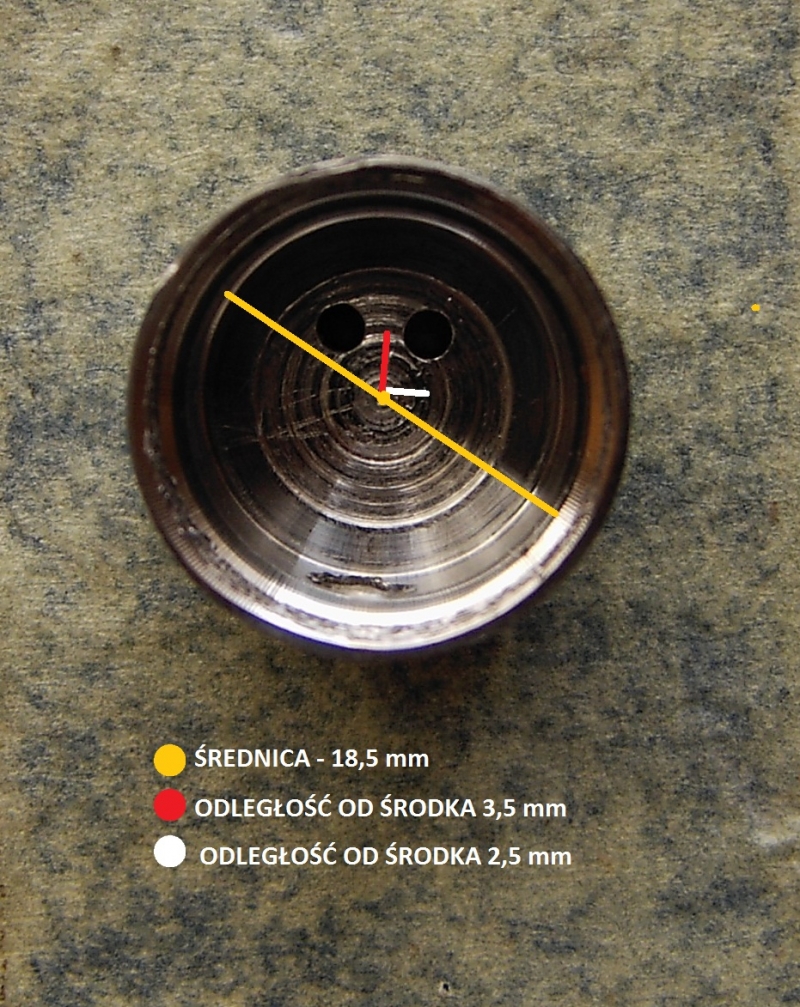

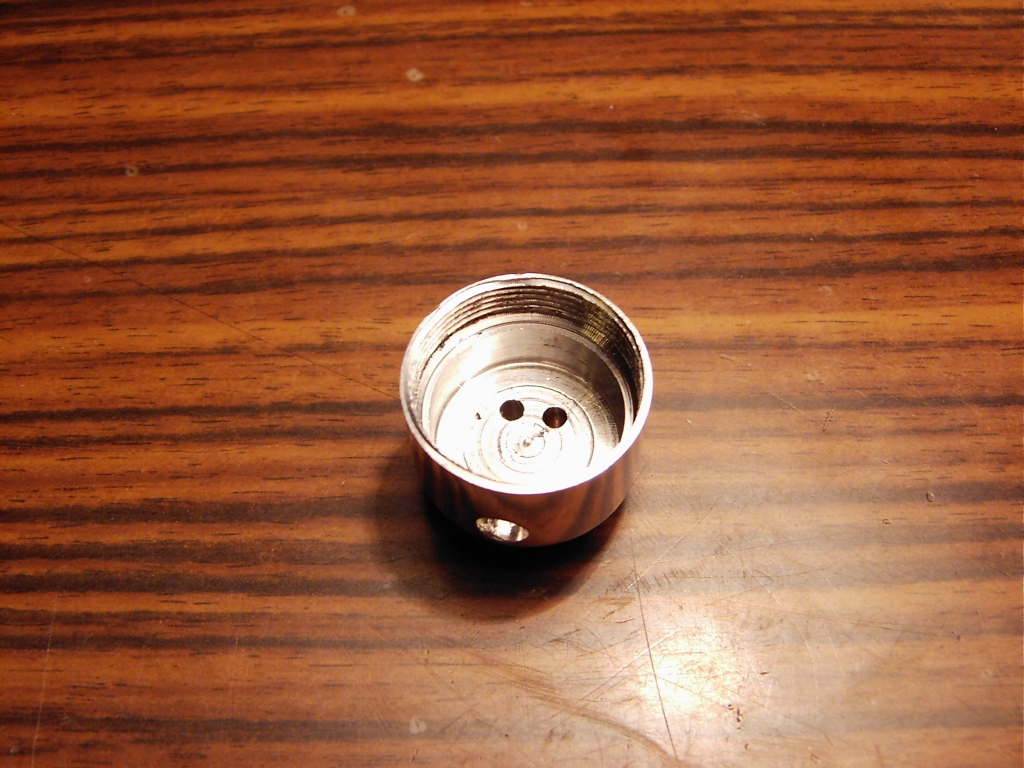

Miało by się to zmieścić w dokładnie takim elemencie :

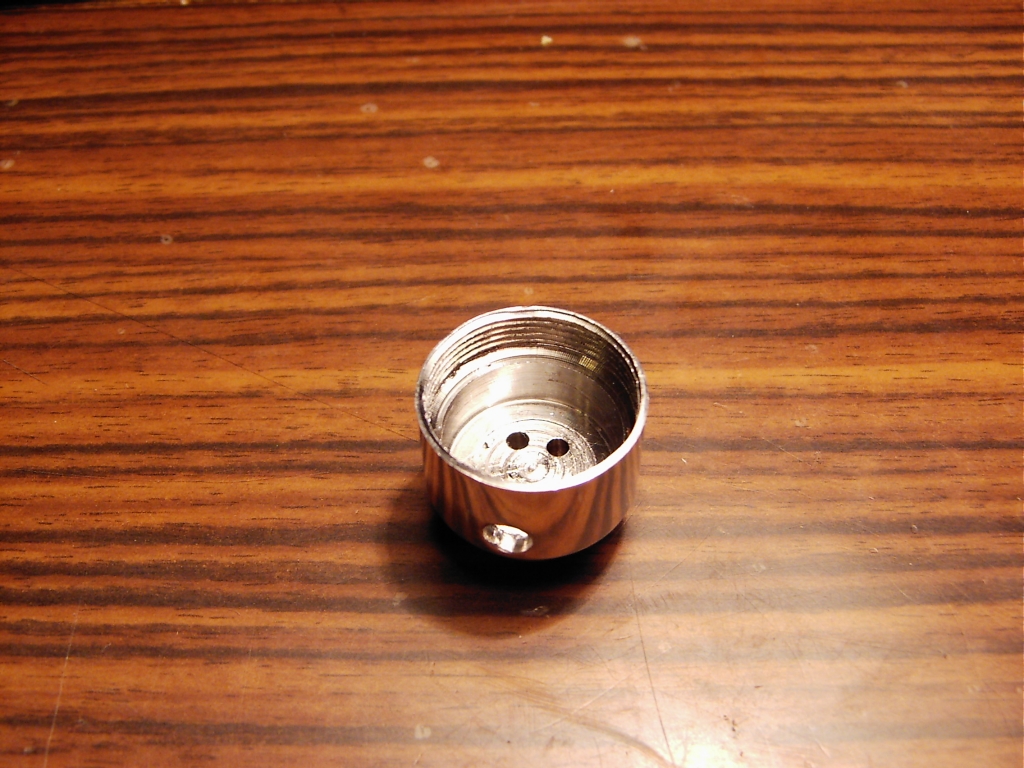

Dokładnie ten element :
[Zlecę] Wykonanie Sterowanego PWM [Zlecę] Wykonanie Sterowanego PWM

Proszę poprawić załącznik w/g linku:
http://www.elektroda.pl/rtvforum/topic595877.html
Wpis moderacyjny dotyczy wszystkich piszących w temacie!
[_P_]
Back to top

Google

Google Adsense
Post# Post from the author of the topic 06 Mar 2011 23:31



Back to top

Daro_Elektronik
Poziom 21
Poziom 21


Joined: 24 Mar 2003
Posts: 1203
Location: Słupsk
Post#2 07 Mar 2011 09:23

Re: [Zlecę] Wykonanie Sterowanego PWM
Czy sterowniczek ma posiadać wszystkie cechy jak ten z linku? Czyli

Quote:
Oto główne założenia projektu:
-regulowane napięcie wyjściowe (sterowanie PWM skok co 1%)
-zasilanie z jednego lub dwóch ogniw
-sterowanie za pomocą jednego przycisku
-możliwość blokady przycisku
-informowanie o trybie pracy i ustawianiach za pomocą diody RGB umieszczonej pod przyciskiem


Tryby pracy:
1) Tryb palenia - włącza się automatycznie przy przytrzymaniu przycisku kolor diody informuje o nastawionym zgrubnym wypełnieniu
2) Tryb nastaw PWM - 3 x szybki klik
3) Tryb blokady - włączenie 5 x szybki klik, wyłączenie 5 lub więcej szybkich klików

Tryb nastaw:
-3 x szybki klik
-dioda świeci na kolor biały czekając na naszą reakcję
-jedno kliknięcie podnosi PWM o 10%
-kolory diody zmieniają się skokowo od barwy zimnej do ciepłej po każdym kliku
-czekamy na akceptację - dioda mruga na biało - ustawienia zgrubne zapisane
-dioda ponownie świeci na biało
-dalej to samo co przy ustawieniu zgrubnym tylko ustawiamy skok co 1%

Back to top

Google

Google Adsense
Post# 07 Mar 2011 09:23



Back to top

H3PQ4
Poziom 2
Poziom 2


Joined: 04 Aug 2008
Posts: 3
Post#3 Post from the author of the topic 07 Mar 2011 11:23

Re: [Zlecę] Wykonanie Sterowanego PWM
Właściwie ten układ podałem tylko jako przykład, generalnie chodzi oto,aby ze świeżo naładowanej baterii 18650 która po zdjęciu z ładowarki daje 4.2 V, miec możliwość ustawienia napięcia od 3,5 do 4,2 V. Niższe czy wyższe napięcia mnie poprostu nie interesują. Wszystko musiało by wytrzymać prąd do 10A.

Co do samego trybu nastawy to tak :

Quote:
Tryby pracy:
1) Tryb palenia - włącza się automatycznie przy przytrzymaniu przycisku kolor diody informuje o nastawionym zgrubnym wypełnieniu
2) Tryb nastaw PWM - 3 x szybki klik
3) Tryb blokady - włączenie 5 x szybki klik, wyłączenie 5 lub więcej szybkich klików

Tryb nastaw:
-3 x szybki klik
-dioda świeci na kolor biały czekając na naszą reakcję
-jedno kliknięcie podnosi PWM o 10%
-kolory diody zmieniają się skokowo od barwy zimnej do ciepłej po każdym kliku
-czekamy na akceptację - dioda mruga na biało - ustawienia zgrubne zapisane
-dioda ponownie świeci na biało
-dalej to samo co przy ustawieniu zgrubnym tylko ustawiamy skok co 1%



Tyle tylko ze w trybie nastawy biała dioda oznacza 3,5 V a później z każdym skokiem zmiana wzwyż co 0,1 V, aż do diody żółtej gdzie oznacza pełną przepustowość, tzn. 100% tego co daje bateria bez żadnych obciążeń... Zapisywanie tak samo - czekamy aż dioda zacznie mrygać i zapisze. Tryb blokady - szybkie 5 klik też jest konieczny.

Wszystko to pisałem z głowy, więc jeśli miał by Pan lepszy pomysł na rozwiązanie programacji to proszę o propozycje.

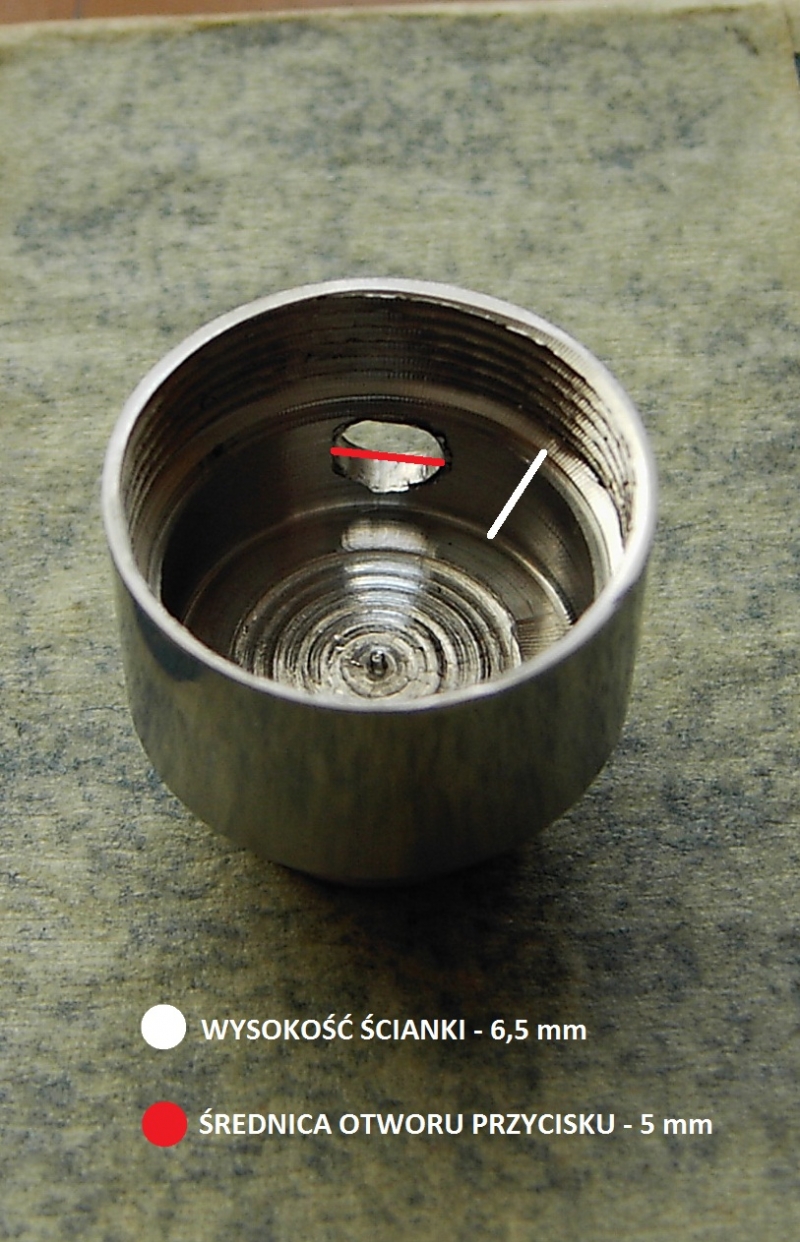

Co do wysokości tego walca najlepiej aby było to 6,5 mm

Pozwolę sobie zamieścić takie, bardzo laickie schematy :

[Zlecę] Wykonanie Sterowanego PWM

[Zlecę] Wykonanie Sterowanego PWM
Back to top

Google

Google Adsense
Post# Post from the author of the topic 07 Mar 2011 11:23



Back to top

Daro_Elektronik
Poziom 21
Poziom 21


Joined: 24 Mar 2003
Posts: 1203
Location: Słupsk
Post#4 07 Mar 2011 12:56

Re: [Zlecę] Wykonanie Sterowanego PWM
H3PQ4 wrote:
Właściwie ten układ podałem tylko jako przykład, generalnie chodzi oto,aby ze świeżo naładowanej baterii 18650 która po zdjęciu z ładowarki daje 4.2 V, miec możliwość ustawienia napięcia od 3,5 do 4,2 V. Niższe czy wyższe napięcia mnie poprostu nie interesują. Wszystko musiało by wytrzymać prąd do 10A.


Ale co ma mieć wytrzymałość 10A? Przecież tam jest tylko dioda??
A do czego ta regulacja napięcia?
Back to top

H3PQ4
Poziom 2
Poziom 2


Joined: 04 Aug 2008
Posts: 3
Post#5 Post from the author of the topic 07 Mar 2011 15:20

Re: [Zlecę] Wykonanie Sterowanego PWM
Układ sposobem działania przypomina te stosowane w latarkach LED dużych mocy.


Wytrzymałość 8-10A ma mieć cały układ podający napięcie, jest to układ do e-papierosa, regulacja napięcia słuzy do podwyrzszania i zmniejszania mocy drutu oporowego..

Zależy mi jeszcze na tym, aby był PWM, by można było na takim samym napięciu palić do końca.. aby nie było oznak spadania napięcia..

Co do samego zamówienia, to koło 6-7 sztuk takich urządzeń..

Płytka PCB, z koła 18,5 mm musi być ścięta w miejscu przełącznika, o 2 mm tak aby wszedł przycisk z półprzeźroczystego silikonu. Tak jak na zdjęciach niżej.

[Zlecę] Wykonanie Sterowanego PWM [Zlecę] Wykonanie Sterowanego PWM
Back to top

Google

Google Adsense
Post# Post from the author of the topic 07 Mar 2011 15:20



Back to top

gerard88
Poziom 1
Poziom 1


Joined: 07 Mar 2011
Posts: 1
Post#6 07 Mar 2011 19:19

Re: [Zlecę] Wykonanie Sterowanego PWM
@H3PQ4

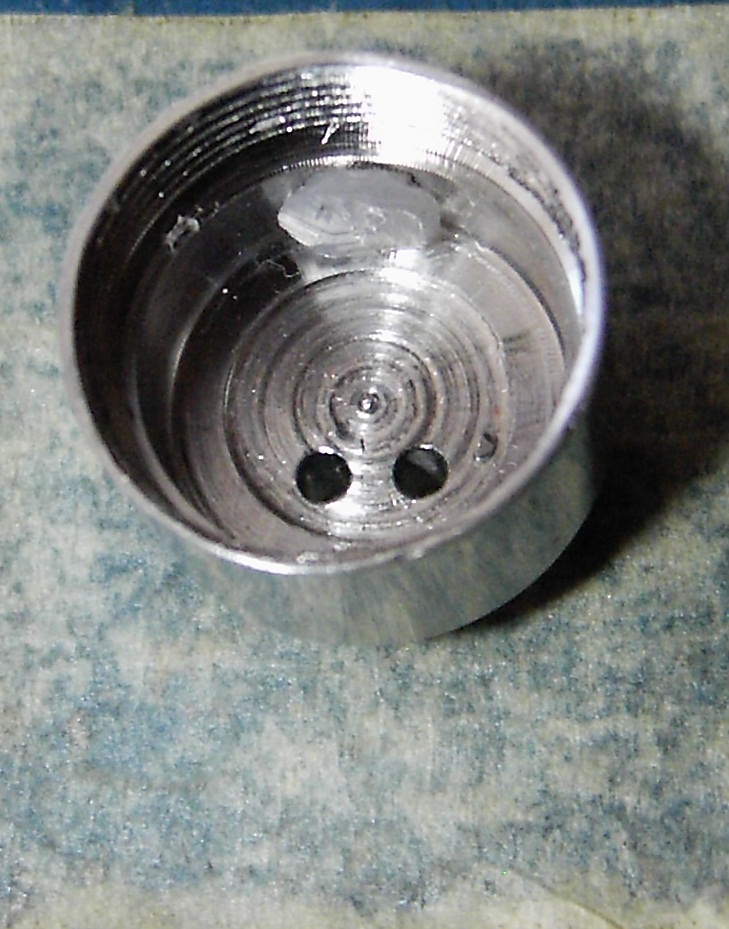

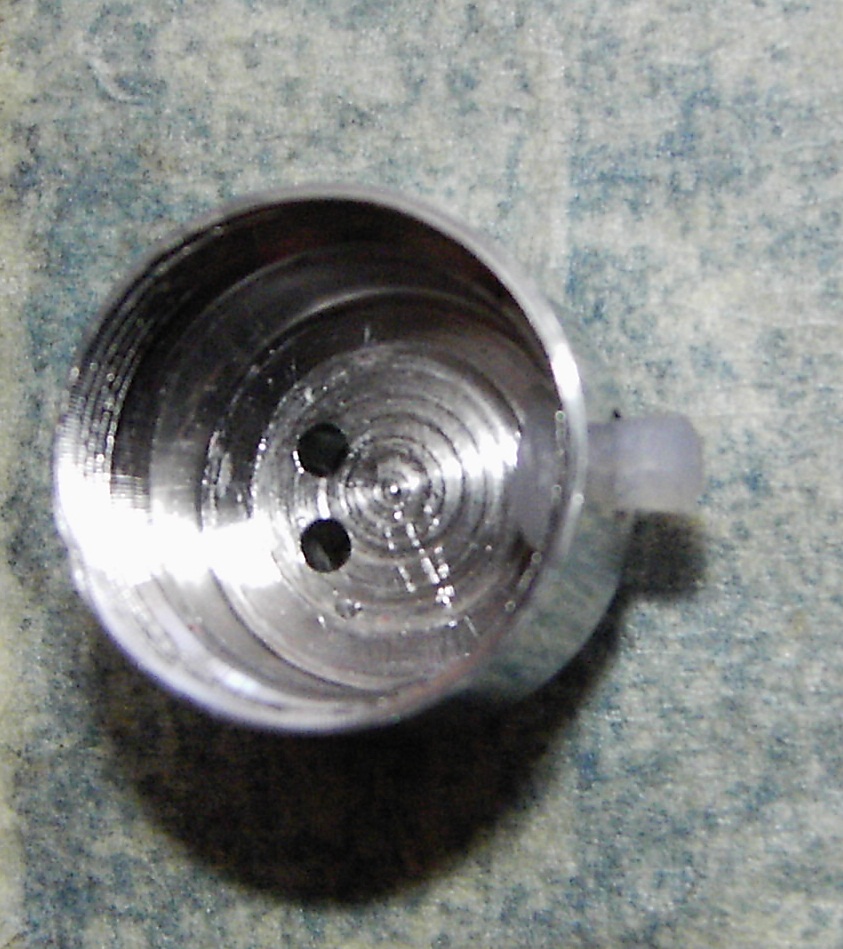

Zapodam zdjęcia jak to wygląda żeby można było się połapać co i gdzie ;)

[Zlecę] Wykonanie Sterowanego PWM

[Zlecę] Wykonanie Sterowanego PWM





Proszę poprawić załącznik w/g linku:
http://www.elektroda.pl/rtvforum/topic595877.html
Wpis moderacyjny dotyczy wszystkich piszących w temacie!
[_P_]
