Witam.
Chcia³bym wam przedstawiæ dzi¶ wytrawiarkê do p³ytek PCB, któr± wykona³em, gdy¿ czêsto trawiê p³ytki, a szykowanie co chwilê pojemniczka i mieszanie roztworu rêcznie ju¿ mi siê znudzi³o. Bardzo zachêcam do zbudowania takiego urz±dzenia, gdy¿ ja przymierza³em siê do budowy bardzo d³ugo, ale bardzo siê cieszê, ¿e w koñcu zbudowa³em, poniewa¿ jest to naprawdê bardzo przydatne i wygodne. No to ju¿ siê trochê wygada³em, a teraz czas na krótki opis budowy wytrawiarki.
Akwarium ma wymiary: wys. 20 cm , szer. 30 cm, g³. 2,5 cm; jego pojemno¶æ to 1,5 l; wykonane jest z 4 mm szyby przycinanej przeze mnie i sklejone silikonem sanitarnym. Silikon ten (o dziwo) bardzo dobrze siê sprawuje, zero reakcji z wytrawiaczem, choæ ju¿ bardzo d³ugo jest w nim zamoczony :D
Termostat: schemat pochodzi ze strony http://sklep.avt.pl/photo/_pdf/AVT2420.pdf P³ytka zaprojektowana jest w programie ExpressPCB i wykonana metod± termotransferu. Wszystkie niezbêdne pliki do jej wykonania zamie¶ci³em w za³±czniku na dole. Jako czujnik pos³u¿y³ mi tranzystor BC547, na który zosta³a naci±gniêta koszulka termokurczliwa. Zakres ustawiony jest na 20-60*C; wy¿sze temperatury bardzo przydaj± siê do rozpuszczania ¶rodka trawi±cego.
Bardzo schludnie wykonane i co najwa¿niejsze przydatne urz±dzenie. Tylko ten czujni trochê lepiej zabezpiecz. Najlepiej by³oby oblepiæ go silikonem i dopiero wtedy wsadziæ go w rurkê.
Czy móg³by¶ napisaæ co¶ wiêcej na temat napowietrzacza? Jest to zwyk³y napowietrzacz do akwarium? Tak¿e siê przymierzam od d³u¿szego czasu do wykonania takiego projektu.
Witam, bardzo fajna i znakomicie wykonana konstrukcja wytrawiarki. Ja sam zbudowa³em podobn±, ale mam z ni± problem, poniewa¿ do zatopionej grza³ki dostaje siê wytrawiacz. Próbowa³em ju¿ z sylikonem, ale po trzech cyklach trawienia problem powróci³. Jak ty uszczelni³e¶ swoj± grza³kê? Bo na zdjêciach widzê, ¿e masz j± zatopion± w ca³o¶ci :D
Ja próbowa³em zmontowaæ wytrawiarkê i za ka¿dym razem silikon puszcza³. Po prostu siê odrywa³ od pleksy, z której by³y wyciête ¶cianki. A próbowa³em ju¿ kilka ró¿nych i klapa. Nawet jak sklei³em poxipolem to po pewnym czasie zaczê³o przeciekaæ
@poorchava
Kiedy¶ potrzebowa³em takiego naczynia na wytrawiarkê. Polecam jakiego¶ szklarza obeznanego z akwariami ;) Zrobi ci to za grosze ekspresowo pod wymiar i na lata. Samemu nawet nie próbowa³em kombinowaæ tym bardziej, ¿e to jest potrzebne na co dzieñ. Ma staæ i nie przysparzaæ problemów. Oni tam maj± ró¿ne kleje powiedz im, aby dali jaki¶ bardziej odporny na chemikalia.
Bardzo ³adna konstrukcja, estetyka na wysokim poziomie, podziwiam za wytrwa³o¶æ przy kalibracji tego termostatu ;) Jak± moc ma grza³ka?
Grza³ka ma 50W.
Dodano po 2 [minuty]:
kamil1959 wrote:
Witam, bardzo fajna i znakomicie wykonana konstrukcja wytrawiarki. Ja sam zbudowa³em podobn±, ale mam z ni± problem, poniewa¿ do zatopionej grza³ki dostaje siê wytrawiacz. Próbowa³em ju¿ z sylikonem, ale po trzech cyklach trawienia problem powróci³. Jak ty uszczelni³e¶ swoj± grza³kê? Bo na zdjêciach widzê, ¿e masz j± zatopion± w ca³o¶ci :D
Ja próbowa³em zmontowaæ wytrawiarkê i za ka¿dym razem silikon puszcza³. Po prostu siê odrywa³ od pleksy, z której by³y wyciête ¶cianki. A próbowa³em ju¿ kilka ró¿nych i klapa. Nawet jak sklei³em poxipolem to po pewnym czasie zaczê³o przeciekaæ
Zamiast kleciæ samemu zbiornik mo¿na kupiæ pionowy pojemnik na ¿ywno¶æ z prze¼roczystego plastiku. S± takie np. w tesco, maj± pojemno¶æ 2L i nadaje siê w sam raz. Koszt to ok 10PLN. Mam taki, trawiê i nie by³o babrania z klejem, ciêciem i w ogóle pleksa nie potrzebna.

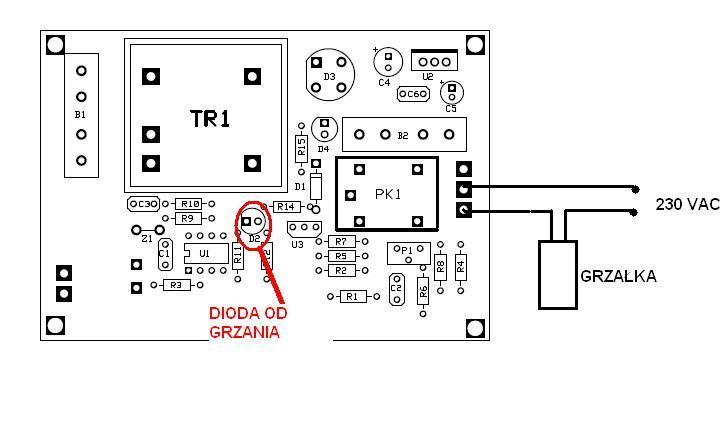

Przepraszam mo¿e i za g³upie pytanie, ale gdzie nale¿y pod³±czyæ grza³kê ? do wej¶æ ko³o przka¼nika ? Je¶li tak to czemu s± 3 a nie 2 ?I jak nale¿y zamontowaæ diodê od grzania ,bo wydajê mi siê , ¿e w schemacie nie zosta³o to umieszczone.
Polecam wam klej monta¿owy do szyb samochodowych przy sk³adaniu naczynia do wytrawiarki. Nie reaguje z kwasami i wszelkimi substancjami trawi±cymi.
Mo¿e siê mylê, ale zawsze jak wkleja³em szyby (a trochê ich wklei³em) u¿ywa³em kleju, który jest czarny jak smo³a. Jak to bêdzie wygl±daæ w przezroczystym akwarium? Chyba, ¿e kolega zna kleje poliuretanowe przezroczyste.
Przepraszam mo¿e i za g³upie pytanie, ale gdzie nale¿y pod³±czyæ grza³kê ? do wej¶æ ko³o przka¼nika ? Je¶li tak to czemu s± 3 a nie 2 ?I jak nale¿y zamontowaæ diodê od grzania ,bo wydajê mi siê , ¿e w schemacie nie zosta³o to umieszczone.
krystian08 wrote:
Obawiam siê ¿e na takie akwarium 50W to za ma³o. Jak d³ugo musisz czekaæ ¿eby roztwór nagrza³ siê do 40 stopni?
Roztwór w takiej ilo¶ci jak± widaæ na zdjêciu zagrzewa siê w ok.20-30min.
Mo¿e siê mylê, ale zawsze jak wkleja³em szyby (a trochê ich wklei³em) u¿ywa³em kleju, który jest czarny jak smo³a. Jak to bêdzie wygl±daæ w przezroczystym akwarium? Chyba, ¿e kolega zna kleje poliuretanowe przezroczyste.
W dzisiejszych realiach coraz wiêcej akwariów klei siê spoiwem prze¼roczystym. Taki "trynd" ;)
Napowietrzacz wykonany jest z plastikowej rurki , a nie z wê¿yka.Natomiast ,aby uzyskaæ dobre rozprowadzanie powietrza trzeba metod± prób i b³êdów dobraæ ¶rednicê dziurek .
