Post#1 Post from the author of the topic 04 Jun 2011 19:34

Spawarka własnej konstrukcji
Witam wszystkich.
Chciałbym zaprezentować moją konstrukcję spawarki zbudowanej na podstawie schematu ruskiej spawarki z kilkoma modyfikacjami (tj.ze spawarki 140A i tym podobnych). Spawałem elektradami Φ 4.
Nie jestem wstanie określić zakresu działania. Części z demontażu, rdzeń e 71.

Spawarka własnej konstrukcji Spawarka własnej konstrukcjiSpawarka własnej konstrukcji Spawarka własnej konstrukcji Spawarka własnej konstrukcji


Spawarka.rar
 Filename:  Spawarka.rar
Download
 Contents:
 Filesize:  2.18 MB
 Punkty:  0
Back to top

Google

Google Adsense
Post# Post from the author of the topic 04 Jun 2011 19:34



Back to top

robokop
Poziom 26
Poziom 26


Joined: 25 Nov 2005
Posts: 11531
Post#2 06 Jun 2011 13:24

Re: Spawarka własnej konstrukcji
O Matko Boska....
-brak chłodzenia transformatora,
- brak chłodzenia kluczy falownika i kosmicznie długie kable do nich,
- elementy z pourywanymi i dotykającymi radiatora nóżkami,
- dziwne plastikowe obudowy ( puszka wtynkowa, obudowa KM),
- czujnik badający temperaturę panela podłogowego,
Wybacz, kabaret.
Back to top

gedosmarek
Poziom 5
Poziom 5


Joined: 09 Jan 2007
Posts: 13
Location: Tychy
Post#3 Post from the author of the topic 06 Jun 2011 15:22

Re: Spawarka własnej konstrukcji
Czujnik badający temperaturę został wyciągnięty z transformatora w celu demonstracyjnym, gdzie ty to "widzisz brak chłodzenia kluczy falownika i kosmicznie długie kable do nich". Falownik jest chłodzony oraz zamontowany na płytce drukowanej , tak jak sterownik. Te przewody to doprowadzenie prostownika po stronie wtórnej transformatora. Elementy z pourywanymi i dotykającymi radiatora nóżkami to prostownik i to tak musi być. Spawarka robiona z zapasów. Zakupiłem tylko E71 i IRG4PC50U.
Back to top

Trabi
Poziom 23
Poziom 23


Joined: 14 Feb 2003
Posts: 2860
Post#4 07 Jun 2011 12:44

Re: Spawarka własnej konstrukcji

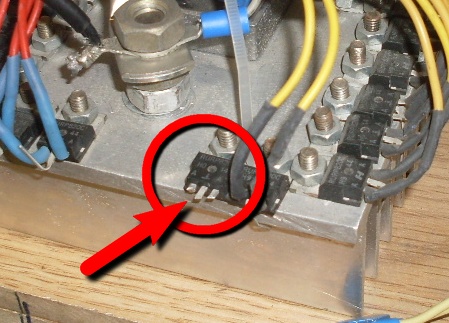

"TO" też "musi być" ? 8-O

Spawarka własnej konstrukcji

Nie oceniam..... :/ bo nie mam skali.
Back to top

gedosmarek
Poziom 5
Poziom 5


Joined: 09 Jan 2007
Posts: 13
Location: Tychy
Post#5 Post from the author of the topic 11 Jun 2011 18:37

Re: Spawarka własnej konstrukcji
Nie wiem czy zwróciłeś uwagę ale ta dioda nie jest podłączona. W czasie prób uległa spaleniu i musiałem ją po prostu odlutować.
Back to top

Google

Google Adsense
Post# Post from the author of the topic 11 Jun 2011 18:37



Back to top

kidu22
Poziom 23
Poziom 23


Joined: 21 Aug 2010
Posts: 3002
Location: Zawada Mazurska
Post#6 11 Jun 2011 18:59

Re: Spawarka własnej konstrukcji
To do działu DYI madafaka.
1. Wzorowałeś sie na ruskiej spawarce też jakością wykonania i rozmieszczeniem elementów?
2.Topić elektrode 4mm mozna ale przetopu 140A nie zrobi . Czasami spawam łyżki /zęby koparek to i 350A jest za mało , więc 140A to między bajki.
3. Panel bardzo audiofilski :) .

Spawarka jak spawarka zamknąć zaspawać obudowe i jakoś będzie to wyglądało i spawało.

Z + widzę softstart, i ochronę przed dotykiem pośrednim.

Ze śmiesznych rzeczy - możesz zanieść do serwisu komputerowego i nakazać naprawę :) .
Back to top

Google

Google Adsense
Post# 11 Jun 2011 18:59



Back to top

karino13
Poziom 9
Poziom 9


Joined: 01 Dec 2004
Posts: 39
Location: Wałbrzych
Post#7 11 Jun 2011 21:42

Re: Spawarka własnej konstrukcji
No coz widze tu tylko samych krytykow jak to w naszym kraju,pochwalcie sie panowie swoimi osiagnieciami to tez sie posmiejemy.
gedosmarek nie jest zle ,prototypy tak wygladaja,maszyne nalezalo by teraz dopiescic i poprawic wiele rzeczy czyli pogon do perfekcji.
Back to top

kidu22
Poziom 23
Poziom 23


Joined: 21 Aug 2010
Posts: 3002
Location: Zawada Mazurska
Post#8 11 Jun 2011 22:07

Re: Spawarka własnej konstrukcji
Ja tam 17 lat temu zacząłem swoją przygode z DYI od wzmacniacza caraudio 100W na przetwornicy impulsowej. Kto wtedy miał to , BUZ 11 kosztowały majątek.
Od tego czasu robie różne DYI.
Wiem że niektórzy sa szkolnikami , nie mają hajsu, ale porządek to klucz do profesjonalizmu.

Ile popracują mosfety na 10cm kabelkach??? Jak sie utopi przewód to bedzie niezły bigos.
Back to top

kidu22
Poziom 23
Poziom 23


Joined: 21 Aug 2010
Posts: 3002
Location: Zawada Mazurska
Post#9 12 Jun 2011 13:52

Re: Spawarka własnej konstrukcji
Godzina dobroci i wyrozumiałości włąśnie nastąpiła.

Pokaż scieg spawu jak to działa to podyskutujemy.
Back to top

SKM 1964
Poziom 12
Poziom 12


Joined: 09 Aug 2011
Posts: 95
Location: mszczonów
Post#10 06 Sep 2011 11:17

Re: Spawarka własnej konstrukcji
Witam.Zgodzę się z powyższą wypowiedzią,że prąd 140A to za mało lecz do elektrody Φ3.25 wystarczający w zupełności.Sam miałem kiedyś do czynienia z ruską technologią i podziwiam cie że ją zastosowałeś.Kiedyś przymierzałem się do budowy małego inwertera z wykorzystaniem elementów z TV na podstawie ruskiego
schematu ale dałem sobie spokój.Teraz buduje spawarkę 140A wg.schematu umieszczonego na elektrodzie.Pozdrawiam
Back to top

Freddy
Poziom 24
Poziom 24


Joined: 18 Feb 2003
Posts: 4869
Location: Kraków
Post#11 06 Sep 2011 18:15

Re: Spawarka własnej konstrukcji
Tragedia !!!, brak jakiejkolwiek dbałości o staranność, wykonanie fatalne - temat nadaje się tylko do kosza - zaniża poziom forum !
Prąd 140A to akurat dla elektrody 2,5 a w ostateczności 3,25mm, ale nie do 4mm !
Back to top

SKM 1964
Poziom 12
Poziom 12


Joined: 09 Aug 2011
Posts: 95
Location: mszczonów
Post#12 06 Sep 2011 20:29

Re: Spawarka własnej konstrukcji
Witam.
Kolego Freddy spróbuj sobie pospawać elektrodą Φ2.5 na prądzie 140A
ciągłym spawem, wtedy pogadamy. Nie wprowadzaj ludzi w błąd.
Back to top

Freddy
Poziom 24
Poziom 24


Joined: 18 Feb 2003
Posts: 4869
Location: Kraków
Post#13 07 Sep 2011 06:21

Re: Spawarka własnej konstrukcji
SKM 1964 wrote:
Witam.
Kolego Freddy sprubój sobie pospawać elektrodą Φ2.5 na prądzie 140A
ciągłym spawem wtedy pogadamy.Nie wprowadzaj ludzi w błąd.

Próbowałem i spawałem, dlatego piszę. Nie podaję wiadomości z sufitu.
Back to top

SKM 1964
Poziom 12
Poziom 12


Joined: 09 Aug 2011
Posts: 95
Location: mszczonów
Post#14 07 Sep 2011 08:28

Re: Spawarka własnej konstrukcji
Witam
Widzę że się nie zgodzimy w pewnych kwestiach,ale dajmy sobie z tym spokój.
Lepiej pomóżmy koledze poskładać ten sprzęt,żeby w razie awarii nie
wywołał pożaru.
Pozdrawiam
Back to top

robokop
Poziom 26
Poziom 26


Joined: 25 Nov 2005
Posts: 11531
Post#15 07 Sep 2011 08:50

Re: Spawarka własnej konstrukcji
Freddy wrote:
SKM 1964 wrote:
Witam.
Kolego Freddy sprubój sobie pospawać elektrodą Φ2.5 na prądzie 140A
ciągłym spawem wtedy pogadamy.Nie wprowadzaj ludzi w błąd.

Próbowałem i spawałem, dlatego piszę. Nie podaję wiadomości z sufitu.

To chyba dębowa ta elektroda była. Poczytaj może, popytaj doświadczonych spawaczy, dopiero dyskutuj, bo ośmieszyłeś się nieco. http://www.skladbaildon.pl/cont/esab/elektrody/materialy_krajowe.pdf
Back to top

VoltAmper
Poziom 15
Poziom 15


Joined: 23 Apr 2010
Posts: 210
Location: Gdzieś daleko
Post#16 07 Sep 2011 09:45

Re: Spawarka własnej konstrukcji
Freddy, 140A dla elektrody 2.5 to lekka ekstrawagancja i tu raczej dalsza dyskusja nie ma sensu. Natomiast mnie zastanawia co innego: jakim cudem to urządzenie w ogóle działa? Poprzednicy wymienili już chyba wszystkie możliwe niedociągnięcia więc ja sobie odpuszczę.
Jeżeli to zadziałało w takiej konfiguracji jak na fotkach, to naprawdę nie lada fart.
Do autora: mógłbyś zamieścić schematy całości.
Do SKM 1964- Trochę zbyt rygorystycznie podchodzisz do rosyjskich rozwiązań układowych
Miej na uwadze fakt, że większość elektrodowych kostrukcji spawarek na nich bazuje. :)
Pozdrawiam
VA
Back to top

Google

Google Adsense
Post# 07 Sep 2011 09:45



Back to top

SKM 1964
Poziom 12
Poziom 12


Joined: 09 Aug 2011
Posts: 95
Location: mszczonów
Post#17 07 Sep 2011 11:19

Re: Spawarka własnej konstrukcji
Witam
Może masz i rację ale co do elektroniki w dawnych TV i starszych pojazdach samochodowych to ruskie stosowali wszystko na odwrót.Podchodząc do naprawy
trzeba było przyjmować inny tok myślenia.Poza tym elementy półprzewodnikowe nie posiadały swoich odpowiedników,nóżki w innych miejscach,ciężko było coś dobrać.
Back to top

gedosmarek
Poziom 5
Poziom 5


Joined: 09 Jan 2007
Posts: 13
Location: Tychy
Post#18 Post from the author of the topic 07 Sep 2011 15:32

Re: Spawarka własnej konstrukcji
Jest to połączenie trzech spawarek. Z węgierskiej antistick , zasilacz i wyłącznik termiczny , z polskiej sterownik falownika na TL 250 a z ruskiej cała reszta. Niestety nie mam schematu spawarki polskiej 140A.

Spawarka własnej konstrukcji Spawarka własnej konstrukcji
