 14 Jun 2011 19:02 AS1121 - 16-kana³owy sterownik LED z 12-bit PWM |
|
|
|

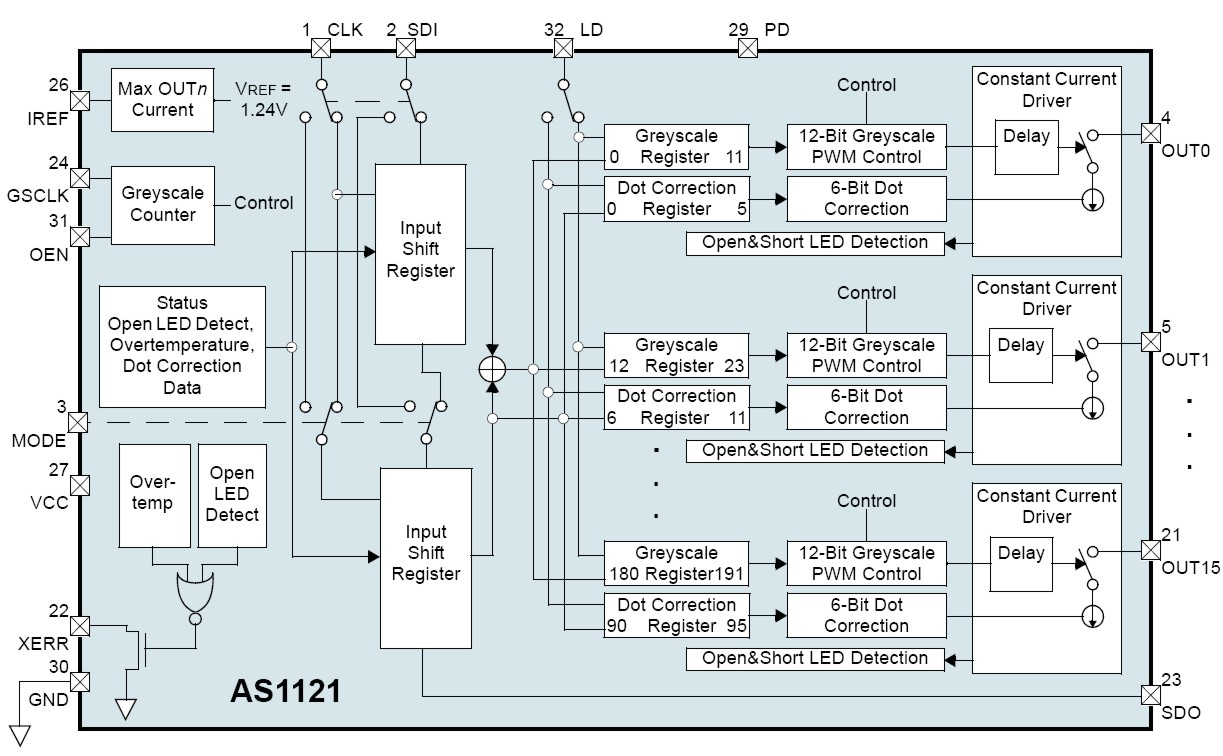

 Uk³ad AS1121, który produkuje Austriamicrosystems pozwala na niezale¿ne sterowanie jasno¶ci± do 16 diod LED. Uk³ad posiada funkcjê korekcji jasno¶ci poszczególnych diod w celu uzyskania jednakowej jasno¶ci przy takim samym wype³nieniu PWM na ka¿dym kanale.
Jasno¶æ poszczególnej diody LED mo¿na ustawiæ na jednym z 4096 poziomów (12bit). Dodatkowa funkcja korekcji jasno¶ci plamki posiada 6-bitow± regulacjê. Wszystkie funkcje uk³adu programowane s± za pomoc± interfejsu SPI. Max. pr±d poszczególnych diod ogranicza siê za pomoc± zewnêtrznych rezystorów, a jego warto¶æ nie mo¿e przekraczaæ 40mA.
Uk³ad znajdzie zastosowanie w wy¶wietlaczach LED stosowanych w transporcie publicznym, ekranach, znakach drogowych oraz LED-owych bilbordach.
Specyfikacja AS1121:
- 12-bit PWM (4096 kroków)
- 6-bit korekcja plamki (64 kroki)
- max. pr±d wyj¶ciowy 40mA
- max. napiêcie wyj¶ciowe do 30V
- napiêcie zasilania 3,1-3,6V
- SPI do 30MHz
- czêstotliwo¶æ zegara PWM do 10MHZ
- poziomy napiêæ CMOS
- funkcje diagnostyczne
- obudowa 32-pin TQFN 5x5 mm
Cena uk³adu to 1,2$ przy zakupie 1000szt. Darmowe próbki mo¿na zamawiaæ przez stronê producenta.
¬ród³o: http://www.electronicsweekly.com/products/2011/04/05/21843/austriamicrosystems-led-driver-with-12-bit-pwm.htm
http://www.austriamicrosystems.com/eng/LED-Driver/AS1121
|
|
