lamer1
Poziom 18
Joined: 09 Nov 2003
Posts: 557
Location: Tryńcza
|
 #31
30 Sep 2011 15:20 Re: MEW - prądnica tarczowa, 3 warstwy uzwojeń |
|
|
|
Coś by na pewno wymyślił, ale w amerykankach nie mam doświadczenia, może ktoś bardziej doświadczony może pomoże. Ale możesz wstawić swój schemat połączeń, będzie łatwiej, może coś się przerobi.
|
|
| Back to top |
|
 |
sebaseb24
Poziom 9
Joined: 19 May 2006
Posts: 37
Location: Romkowo
|
#32
 02 Oct 2011 16:01 Re: MEW - prądnica tarczowa, 3 warstwy uzwojeń |
|
|
|
Może coś takiego?
|
|
| Back to top |
|
|
lamer1
Poziom 18
Joined: 09 Nov 2003
Posts: 557
Location: Tryńcza
|
#33
03 Oct 2011 12:55 Re: MEW - prądnica tarczowa, 3 warstwy uzwojeń |
|
|
|
Magnesy okrągłe? Ciężko się czyta ten schemat, to ma być prądnica 3-fazowa?
|
|
| Back to top |
|
|
sebaseb24
Poziom 9
Joined: 19 May 2006
Posts: 37
Location: Romkowo
|
#34
03 Oct 2011 13:47 Re: MEW - prądnica tarczowa, 3 warstwy uzwojeń |
|
|
|

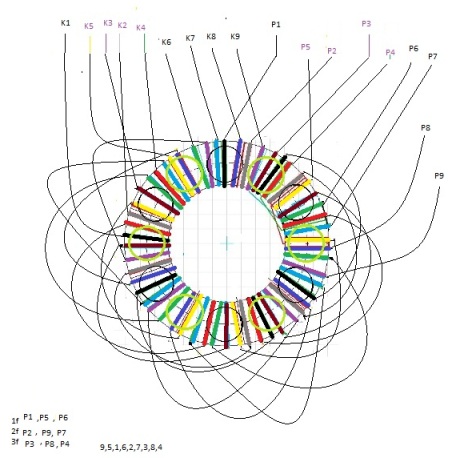

Tak magnesy okrągłe zaznaczyłem ich rozmieszczenie nad cewkami , z takiego połączenia wyszło mi 9 faz po 3 cewki na fazę przesunięte między sobą co 120°, każdej cewce odpowiada para kolorów (na rysunku) , myślę o połączeniu je w 3 fazy , na dole rysunku podałem proponowane połączenia cewek na fazę ,proszę o weryfikację .
|
|
| Back to top |
|
|
lamer1
Poziom 18
Joined: 09 Nov 2003
Posts: 557
Location: Tryńcza
|
#35
03 Oct 2011 16:00 Re: MEW - prądnica tarczowa, 3 warstwy uzwojeń |
|
|
|
Chyba jednak nic z tego nie wyjdzie, musisz zmienić liczbę cewek lub liczbę magnesów.
|
|
| Back to top |
|
|
sebaseb24
Poziom 9
Joined: 19 May 2006
Posts: 37
Location: Romkowo
|
#36
03 Oct 2011 18:37 Re: MEW - prądnica tarczowa, 3 warstwy uzwojeń |
|
|
|
Podaj mi chociaż powód dlaczego sądzisz że to połączenie jest błędne.
|
|
| Back to top |
|
|
Google
|
| #
03 Oct 2011 18:37 |
|
|
|
|
|
| Back to top |
|
|
lamer1
Poziom 18
Joined: 09 Nov 2003
Posts: 557
Location: Tryńcza
|
#37
04 Oct 2011 09:12 Re: MEW - prądnica tarczowa, 3 warstwy uzwojeń |
|
|
|
Może po prostu sprawdź co z tego wyjdzie i daj znać.
|
|
| Back to top |
|
|
sebaseb24
Poziom 9
Joined: 19 May 2006
Posts: 37
Location: Romkowo
|
#38
03 Nov 2011 12:49 Re: MEW - prądnica tarczowa, 3 warstwy uzwojeń |
|
|
|
Cewki połączyłem w sposób pokazany na rysunku. Prądnice testowałem wiertarką więc trudno mi określić dokładny pomiar prędkości obrotowej . Podczas biegu jałowego , przy ok 200 obr/min napięcie wynosiło ok. 22V , , przy ok 1500 obr/min ok 100V . Przy próbie zwarciowej przy ręcznym obrocie ok 1.5 obr/s prąd wynosił ok. 0.6A . Próba pracy pod obciążeniem żarówką 12V 45W , przy ok 300 obr/min bardzo jasno się świeciła po czym spaliła .
Szczelina między magnesami jest stosunkowa duża 14mm przy grubości cewki 9mm , zmniejszenie jej myślę że znacznie poprawiło by wyniki.
|
|
| Back to top |
|
|
