Wakacje - Kolejny zegar Nixe i AVR
Wakacje - Kolejny zegar Nixe i AVR

Witam Szanownych Kolegów.
Związku z tym ,że mamy sezon ogórkowy ośmielam się przedstawić mój projekt zegara Nixe.
Projekt powstał w dość typowych okolicznościach (wolny czas i potrzeba sprawdzenia się na polu programowania mikrokontrolerów AVR). Wiadomo nie od dziś ,że najlepszym sposobem na naukę jest budowa jakiegoś prototypu.

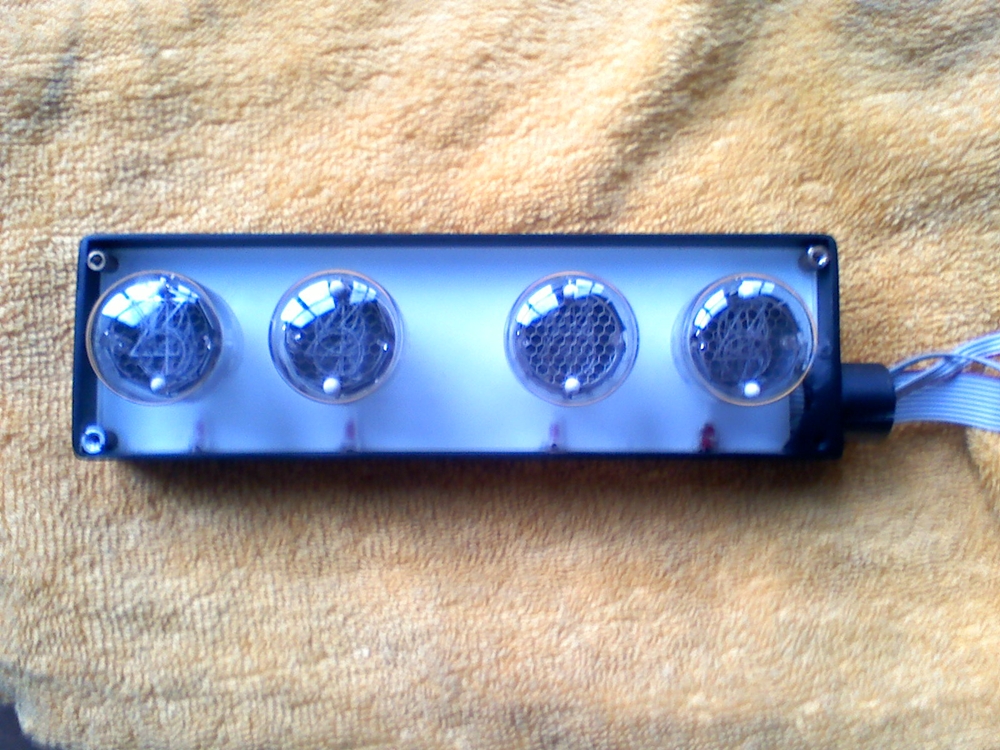

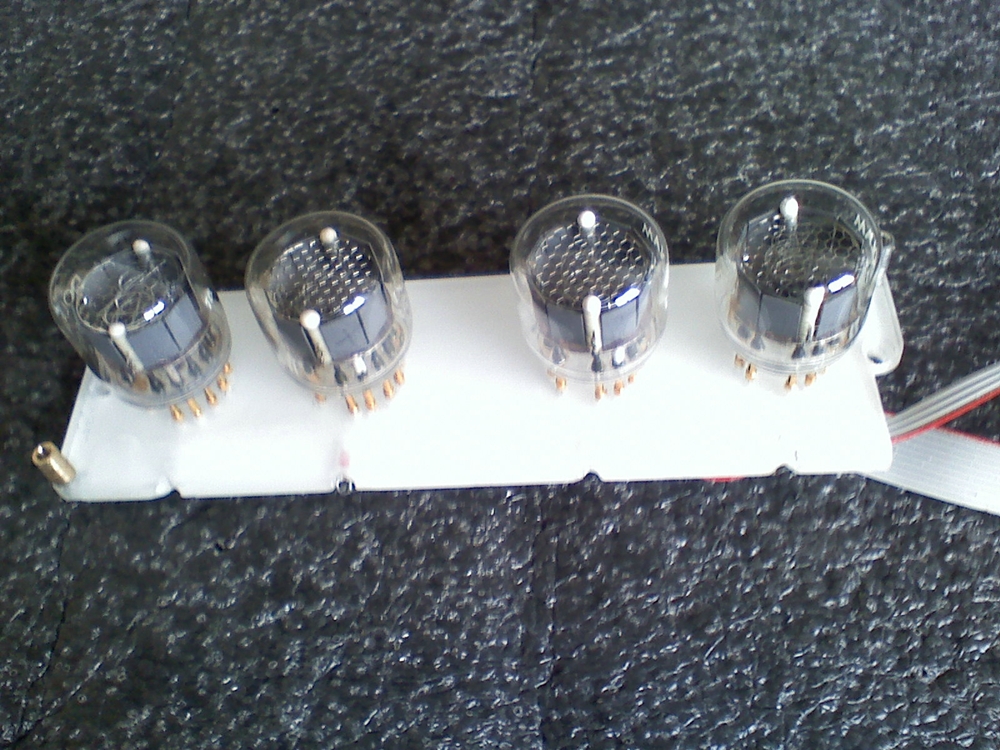

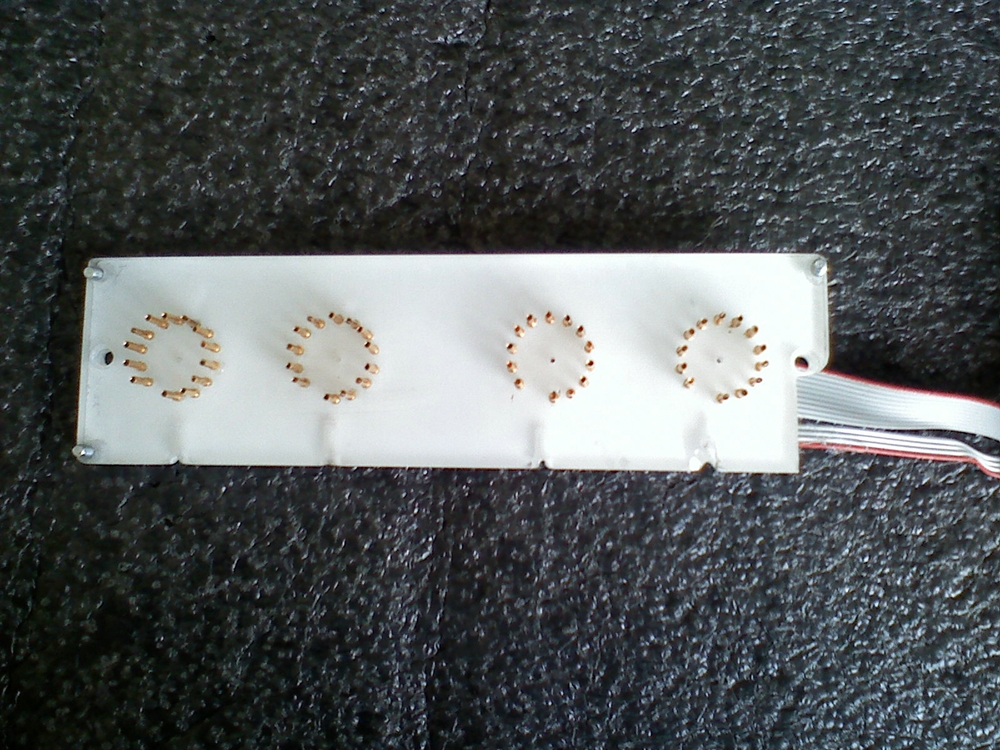

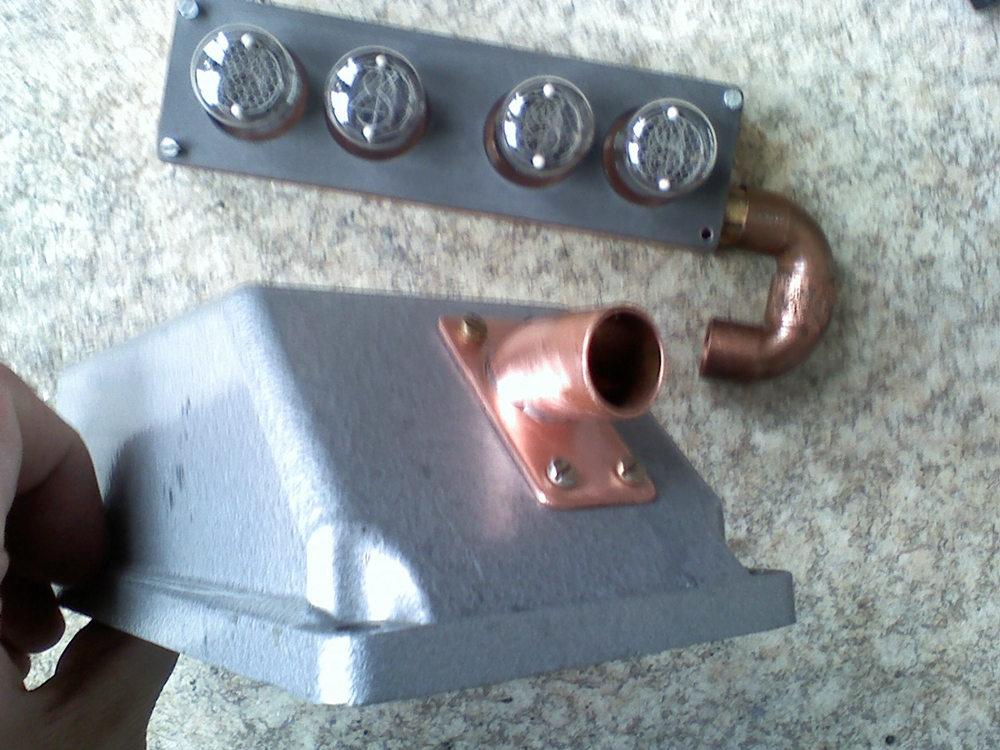

Dziwnym trafem w większości są to wszelkiej maści zegary.Założyłem nie budować następnego "koszmarka" który nie opuści głębin szuflady i dlatego skupiłem się na formie obudowy.Po przedstawieniu projektu do akceptacji współmałżonki przystąpiłem do budowy obudowy w stylu STEAMPUNK.Poszczególne etapy na zdjęciach.Co do schematu i programu ,jest to prosta aplikacja jakich jest wiele w internecie (avr + pcf8583)
Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR [/b]
Back to top

Qbuś
Poziom 23
Poziom 23


Joined: 07 Sep 2004
Posts: 2911
Location: Wrocław
Post#2 30 Jun 2011 21:34

Re: Wakacje - Kolejny zegar Nixe i AVR
"Szóstka z plusem", za pomysł i wykonanie obudowy Wakacje - Kolejny zegar Nixe i AVR .


Moderated by joy_pl:
Regulamin wewnętrzny pkt.4. Ostrzeżenie.

Back to top

Google

Google Adsense
Post# 30 Jun 2011 21:34



Back to top

marcin44430
Poziom 15
Poziom 15


Joined: 31 Jan 2010
Posts: 224
Location: Kalisz
Post#3 30 Jun 2011 21:39

Re: Wakacje - Kolejny zegar Nixe i AVR
10 na 10 super to wygląda wykonane też porządnie.:D:D
Może jakiś schemacik.:D


Moderated by joy_pl:
Regulamin wewnętrzny pkt.4. Ostrzeżenie.

Back to top

edenlubawa
Poziom 14
Poziom 14


Joined: 28 Aug 2009
Posts: 179
Location: Lubawa
Post#4 30 Jun 2011 23:39

Re: Wakacje - Kolejny zegar Nixe i AVR
Jestem pod wielkim wrażeniem, szczególnie po wrażeniem obudowy;)
Od czego jest dolna część obudowy zegara w której są te mosiężne gałki?
Back to top

Bambus97
Poziom 14
Poziom 14


Joined: 25 Feb 2011
Posts: 189
Location: Hrubieszów
Post#5 01 Jul 2011 00:12

Re: Wakacje - Kolejny zegar Nixe i AVR
Mi to wygląda na element obudowy zwolnicy C-360 :D
Back to top

edenlubawa
Poziom 14
Poziom 14


Joined: 28 Aug 2009
Posts: 179
Location: Lubawa
Post#6 01 Jul 2011 00:34

Re: Wakacje - Kolejny zegar Nixe i AVR
Ten element w c- jest dłuższy.
Back to top

colin578
Poziom 14
Poziom 14


Joined: 13 Dec 2008
Posts: 185
Location: Koło
Post#7 01 Jul 2011 01:28

Re: Wakacje - Kolejny zegar Nixe i AVR
Świetny zegarek. Jedyne co to bym wymienił u góry te 4 wkręty na czarne (chyba że tak miało być). Dolny element to nie przypadkiem obudowa od starego startera od świetlówki? Mam podobny tylko nie jest ścięty z jednej strony.
Back to top

Paolo1976
Poziom 19
Poziom 19


Joined: 18 Jun 2006
Posts: 676
Location: Myślibórz
Post#8 01 Jul 2011 03:52

Re: Wakacje - Kolejny zegar Nixe i AVR
Krzysztof Kamienski wrote:
ta ,,wodociągowa" obudowa rzeczywiście jest niezwykła, tyle że to Forum Elektroników a nie hydraulików


Jak autor napisał, obudowa w stylu STEAM PUNK, czyli bardziej miało przypominać jakąś futurystyczną machinę parową.

Pytanie do autora - czy można liczyć na jakieś materiały, np. schematy, wsad µC i PCB?
Back to top

trance123
Poziom 14
Poziom 14


Joined: 22 Jan 2010
Posts: 163
Post#9 01 Jul 2011 11:38

Re: Wakacje - Kolejny zegar Nixe i AVR
Piękna na prawdę. Masz polutowane te kształtki miedziane czy zostawione tak jeden do drugiego wsadzone ?. Widzę, że były czyszczone ale nie widzę śladu cyny albo pasty
Back to top

Google

Google Adsense
Post# 01 Jul 2011 11:38



Back to top

mrrwho
Poziom 14
Poziom 14


Joined: 30 Jun 2011
Posts: 197
Location: Nieduże :-)
Post#10 01 Jul 2011 14:37

Re: Wakacje - Kolejny zegar Nixe i AVR
On pewnie te kształtki miedziane zmatowił od wewnątrz i skleił na jakiś klej , obudowa była by jeszcze fajniejsza jakby była w kolorze ciemnego drewna coś a'la "machoń" ale i tak prezentuje się super.Jaki to typ lamp jest dokładnie ??
Back to top

Google

Google Adsense
Post# 01 Jul 2011 14:37



Back to top

predom
Poziom 20
Poziom 20


Joined: 23 Apr 2009
Posts: 887
Location: Gliwice
Post#11 01 Jul 2011 16:36

Re: Wakacje - Kolejny zegar Nixe i AVR
Moim skromnym zdaniem przydałoby się dać też jakiś separator między godzinami i minutami, niechby i zwykłego LED-a (byle nie niebieskiego!) świecącego na stałe lub jeśli w procku jest jeszcze jakiś wolny pin to zrealizować mruganie.

Ups, nie zauważyłem tej informacji, że to zwykła aplikacja PCF8583... :D
Back to top

mrrwho
Poziom 14
Poziom 14


Joined: 30 Jun 2011
Posts: 197
Location: Nieduże :-)
Post#12 01 Jul 2011 16:38

Re: Wakacje - Kolejny zegar Nixe i AVR
predom wrote:
...Moim skromnym zdaniem przydałoby się dać też jakiś separator między godzinami i minutami, niechby i zwykłego LED-a (byle nie niebieskiego!) świecącego na stałe lub jeśli w procku jest jeszcze jakiś wolny pin to zrealizować mruganie.


led pasuje tutaj jak świni siodło , jeśli już separator to tylko neonówki !! i żadnego mrygania !
Back to top

predom
Poziom 20
Poziom 20


Joined: 23 Apr 2009
Posts: 887
Location: Gliwice
Post#13 01 Jul 2011 16:48

Re: Wakacje - Kolejny zegar Nixe i AVR
LED-a można by dać czerwonego, ale słuszna uwaga, neonówka jest niezłym pomysłem. Jednak jeśli mrugałaby w rytm sekund (500ms świecenia, 500ms przerwy), to dlaczego by to nie pasowało?
Back to top

Oset
Poziom 4
Poziom 4


Joined: 16 Sep 2003
Posts: 9
Location: Poznań
Post#14 Post from the author of the topic 01 Jul 2011 20:40

Re: Wakacje - Kolejny zegar Nixe i AVR
Wita.
Dziękuję za pozytywny odzew na moje małe dzieło.Postaram się odpowiedzieć na niektóre pytania.

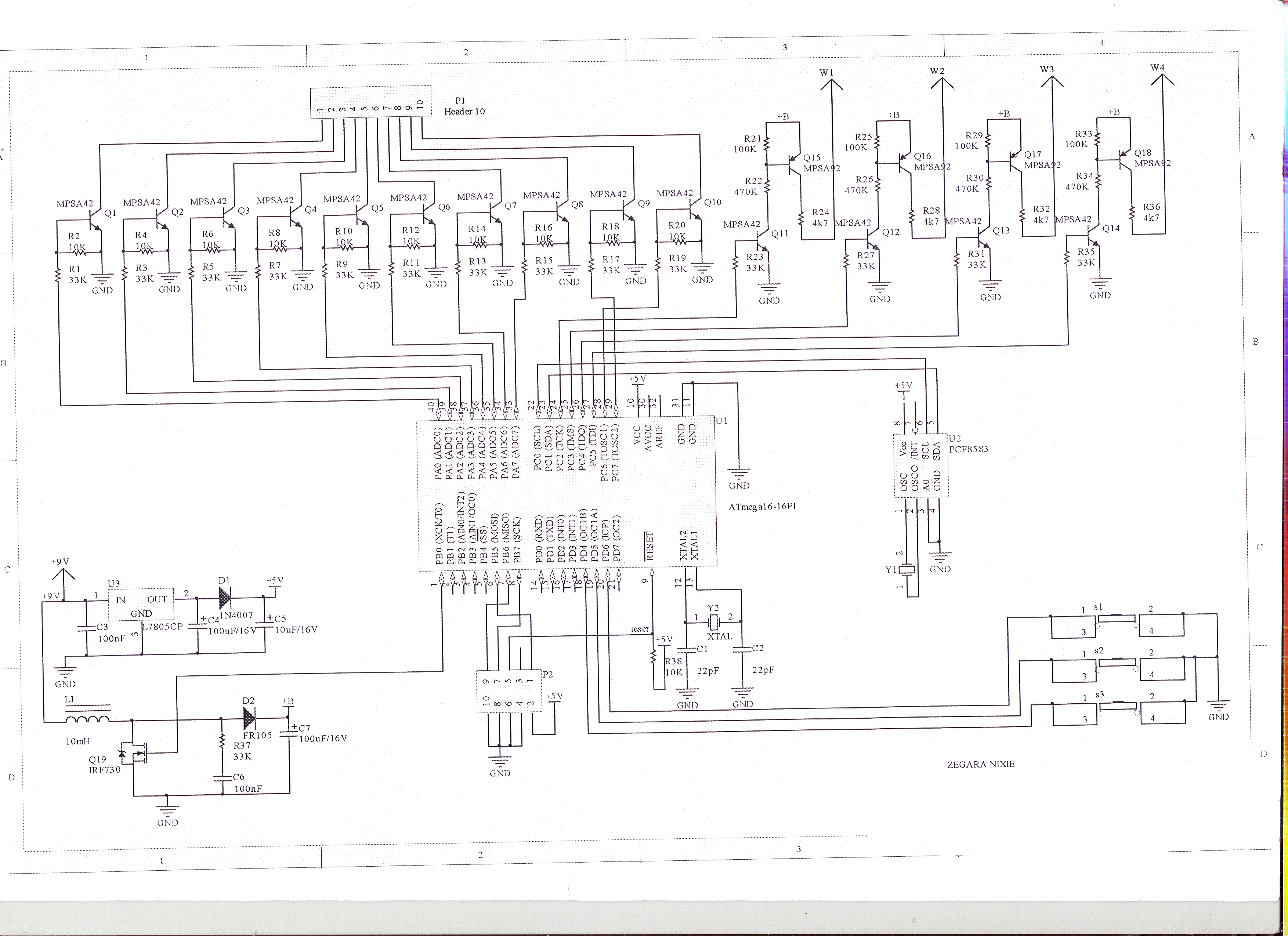

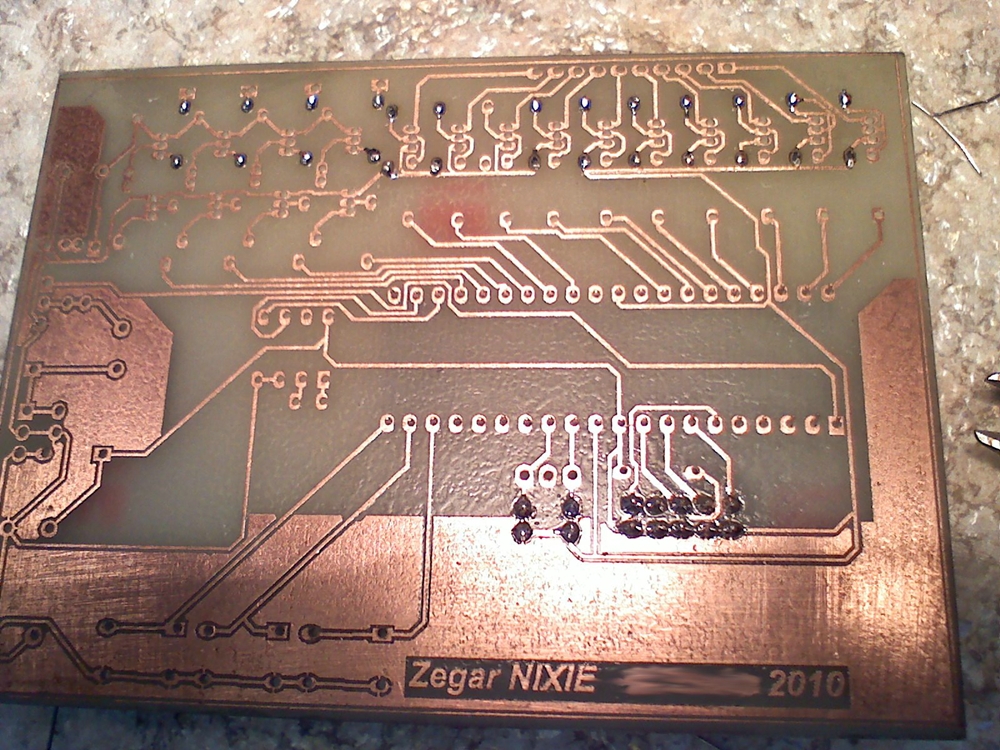

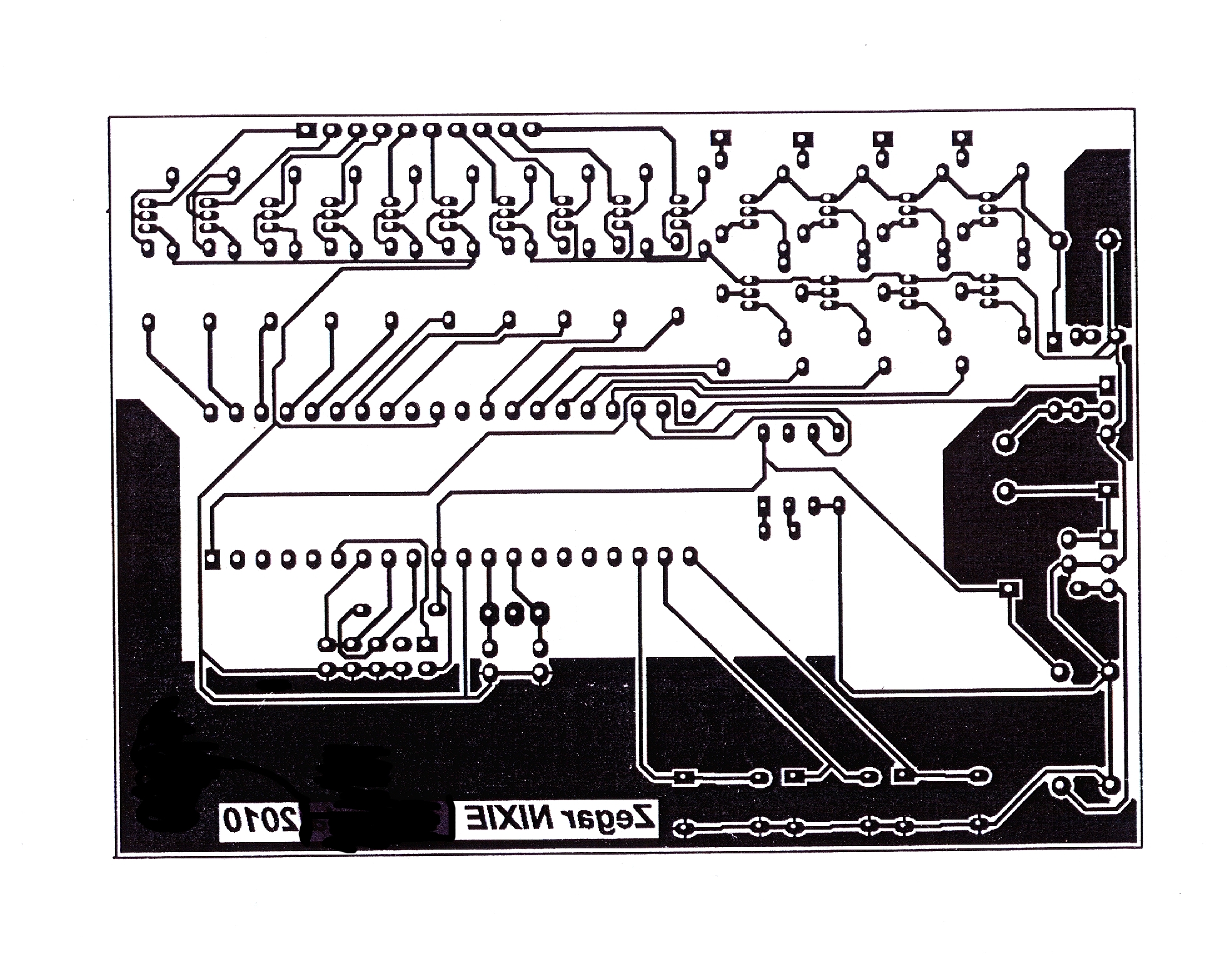

1- na obrazkach załączam schemat i obraz płytki.i inne zdjęcia montażowe Niestety brak tam podświetlenia i baterii podtrzymującej (jak zwykle takie rzeczy wychodzą przy prototypach :cry:)
2 - co do wsadu procesora - to mam mały problem jest to jeden z moich pierwszych prób programowania w C i nie mogę gwarantować idealnej pracy zegara Wyświetla tylko godziny i minuty lub sekundy i można go ustawić- mi wystarcza i pracuje dotychczas idealnie .Proponuje na bazie tego projektu samemu programować .Naprawdę warto :D
3. rurki miedziane faktycznie skleiłem (brawo za dociekliwość),
4. separator między wyświetlaczami ,tak ,brałem to pod uwagę ale nie znalazłem w odpowiedniej neonówki o kolorze zbliżonym do wyświetlaczy (diody odpadały) ,
Niestety nie udało mi się zrealizować w pełni tego pomysłu.Przyciski o dość dużym skoku (stare isostaty :D) miały mieć wygląd przycisków ze starej maszyny do pisania,
Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR Wakacje - Kolejny zegar Nixe i AVR
Back to top

mrrwho
Poziom 14
Poziom 14


Joined: 30 Jun 2011
Posts: 197
Location: Nieduże :-)
Post#15 02 Jul 2011 14:29

Re: Wakacje - Kolejny zegar Nixe i AVR
Jak tak teraz patrzę na tą podstawę to nie wiem czy ten oryginalny staromodny lakier młotkowy nie był lepszy niż matowa czerń !! Nabieram apetytu na taki zegarek kto wie może sobie taki zrobię.
Back to top

Google

Google Adsense
Post# 02 Jul 2011 14:29



Back to top

comer3
Poziom 19
Poziom 19


Joined: 06 Aug 2006
Posts: 731
Location: Sza-wa
Post#16 02 Jul 2011 15:07

Re: Wakacje - Kolejny zegar Nixe i AVR
Co to za lampki siedzą w tym zegarku (LC516, 513)?
Back to top

wallly
Poziom 3
Poziom 3


Joined: 13 May 2004
Posts: 6
Location: Kraków
Post#17 03 Jul 2011 16:57

Re: Wakacje - Kolejny zegar Nixe i AVR
Kolego, możesz w przybliżeniu podać koszty materiałów do budowy takiego cacka...?
Prezentuje się naprawdę wzorowo!!!
Back to top

Oset
Poziom 4
Poziom 4


Joined: 16 Sep 2003
Posts: 9
Location: Poznań
Post#18 Post from the author of the topic 03 Jul 2011 18:30

Re: Wakacje - Kolejny zegar Nixe i AVR
Do wykonania użyłem lamp LC-513
A koszt wykonania to kilka złotych na elektronikę,a materiały na obudowę z odpadów . No i mnóstwo czasu na toczenie ,wiercenie , szpachlowanie i malowanie ,ale efekt był tego warty.
Back to top

Chroost
Poziom 13
Poziom 13


Joined: 18 Jan 2003
Posts: 129
Post#19 18 Jul 2011 21:16

Re: Wakacje - Kolejny zegar Nixe i AVR
Jeśli dobrze widzę na przedostatnim zdjęciu zaobserwować można klasyczny "efekt duchów" przy sterowaniu pojedynczymi tranzystorami zarówno katod jak i anod lamp. Miałem ten sam problem w swojej konstrukcji również na LC-513. W razie gdyby kogoś to interesowało można to rozwiązać np. w sposób jaki tutaj rozwiązał to autor lub jeszcze prościej włączając między każdą katodę, a masę diodę Zenera na około 75V.
Back to top

onepiotr
Poziom 15
Poziom 15


Joined: 19 Feb 2006
Posts: 249
Location: Józefosław
Post#20 12 Jan 2012 23:34

Re: Wakacje - Kolejny zegar Nixe i AVR
Hm. Na schemacie są chyba błędy. W zasilaczu C7 powinien być nie mniej niż na 250V, a pojemność 2,2uF do 4,7uF wystarczy. L1 10mH? Może by to poprawić bo ktoś będzie miał niespodziewajkę jak będzie próbował złożyć podobny zasilacz:)
Back to top

Oset
Poziom 4
Poziom 4


Joined: 16 Sep 2003
Posts: 9
Location: Poznań
Post#21 Post from the author of the topic 13 Jan 2012 14:03

Re: Wakacje - Kolejny zegar Nixe i AVR
WITAM
Dzięki uwadze ONEPIOTR'a należy zmienić wartośći elementów na schemacie.
L1=100µH
R37=2.2k
c6=100pf
c7=2.2µF/250v
Przepraszam wszystkich Forumowiczów :cry:
Back to top

onepiotr
Poziom 15
Poziom 15


Joined: 19 Feb 2006
Posts: 249
Location: Józefosław
Post#22 13 Jan 2012 18:51

Re: Wakacje - Kolejny zegar Nixe i AVR
Dzięki za szybką reakcję.
Dla tak pozytywnego zegarka namawiam autora na umieszczenie wsadu procka. Jeśli by się ktoś czepiał jego zawartości, to ktoś inny może coś dołoży i powstanie jakieś ciekawe dziecko:) Znajdzie się na pewno nie jeden amator na oryginał.
