Czujnik fusera hp lj 1300

Witam.

Gdzie znajduje się czujnik fusera w drukarce hp lj 1300.

endriuf
Poziom 23

Joined: 30 Aug 2007
Posts: 3927
Location: Tomaszów Mazowiecki

#2 13 Aug 2011 18:34

Re: Czujnik fusera hp lj 1300

Masz na myśli czujnik temperatury czy przejścia papieru?

bialy50
Poziom 3

Joined: 28 Jun 2008
Posts: 7

16 Aug 2011 12:15

Re: Czujnik fusera hp lj 1300

Oba. Zmienaiłem folię grzewczą i teraz drukarka nie startuję.

djswirek
Poziom 18

Joined: 15 Oct 2003
Posts: 479
Location: KaToWiCe

#4 16 Aug 2011 13:29

Re: Czujnik fusera hp lj 1300

Termistor jest na złączu j206

Przy temperaturze 20st między pierwszym a drugim oraz między trzecim a czwartym pinem powinna być około rezystancja 370k +/- 50k. Grzałka około 80R +/-20R

Czujnik jest z tyłu po środku, tam gdzie idzie wiązka kabli

Nie startuje, a mruga coś?

bialy50
Poziom 3

Joined: 28 Jun 2008
Posts: 7

16 Aug 2011 13:57

Re: Czujnik fusera hp lj 1300

Mruga zielona dioda następnie wszystkie na zmianę ( powtarza sie to 3 razy) i następnie mruga tylko pomarańczowa.

Google

Google Adsense

16 Aug 2011 13:57

djswirek
Poziom 18

Joined: 15 Oct 2003
Posts: 479
Location: KaToWiCe

#6 16 Aug 2011 14:17

Re: Czujnik fusera hp lj 1300

albo niedomknięta jakaś pokrywa albo zacięcie, skoro wymieniałeś folie to pewno zacięcie, sprawdź czy odbija Ci czujnik w fuserze.

bialy50
Poziom 3

Joined: 28 Jun 2008
Posts: 7

16 Aug 2011 15:19

Re: Czujnik fusera hp lj 1300

Nie moge namierzyć tego czujnika możesz wrzucić jakąś fotka bądz rysunek.

djswirek
Poziom 18

Joined: 15 Oct 2003
Posts: 479
Location: KaToWiCe

#8 16 Aug 2011 15:33

Re: Czujnik fusera hp lj 1300

Proszę bardzo

Filename:	PS921.JPG	Download
Contents:
Filesize:	108.26 KB
Punkty:	0

bialy50
Poziom 3

Joined: 28 Jun 2008
Posts: 7

16 Aug 2011 17:20

Re: Czujnik fusera hp lj 1300

nic mi te zdjecie nie mówi gdzie moze być ten czujnik, wiem mniej więcej w którym miejscu go szukać, ale go nie mogę znaleść

Google

Google Adsense

16 Aug 2011 17:20

amireczek
Poziom 14

Joined: 23 Jul 2005
Posts: 199
Location: -

#10 16 Aug 2011 17:36

Re: Czujnik fusera hp lj 1300

Witam
No kolego prościej się już chyba nie da, czerwona strzałeczka pokazuje dokładnie dźwignie czujnika papieru (widok od tyłu przy zdjętej obudowie) , jeżeli go nie możesz znaleźć to sprawa chyba rozwiązana.
Pozdrawiam

bialy50
Poziom 3

Joined: 28 Jun 2008
Posts: 7

#11

19 Aug 2011 13:48

Re: Czujnik fusera hp lj 1300

Ma ktoś schremat montażu tego czujnika bądz zdjęcia lepszej jakości jak jest zamontowany?

endriuf
Poziom 23

Joined: 30 Aug 2007
Posts: 3927
Location: Tomaszów Mazowiecki

#12 19 Aug 2011 18:53

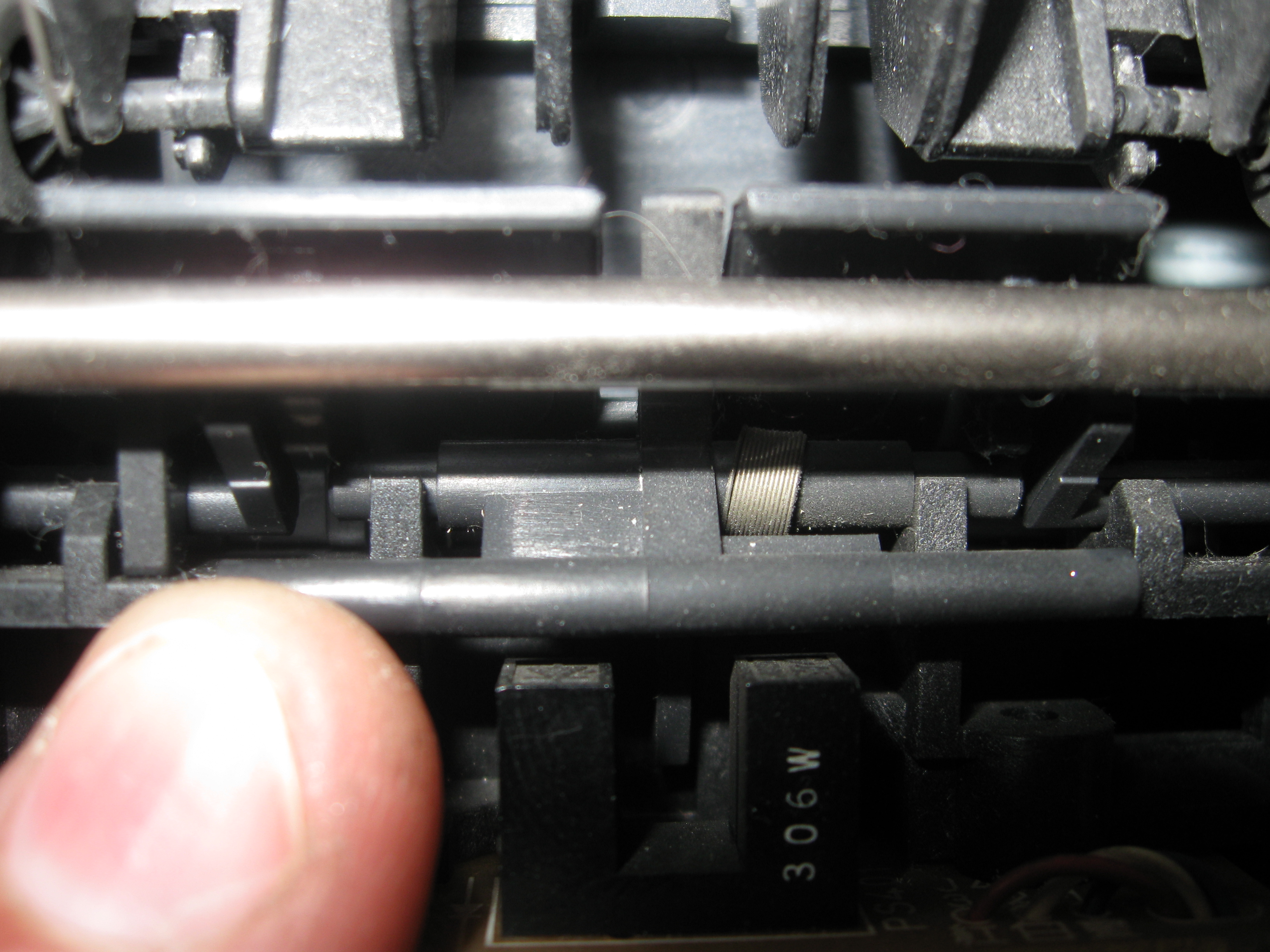

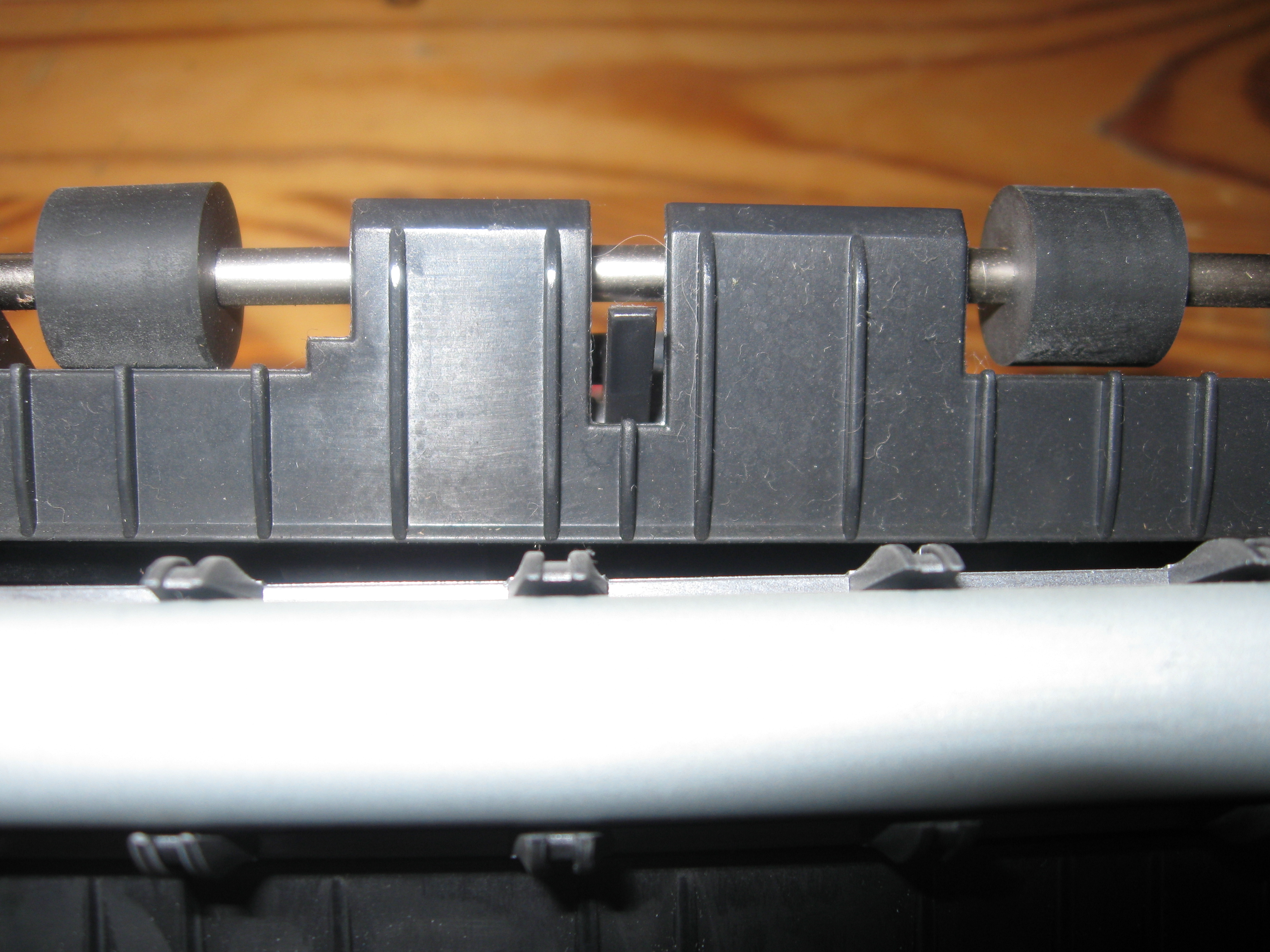

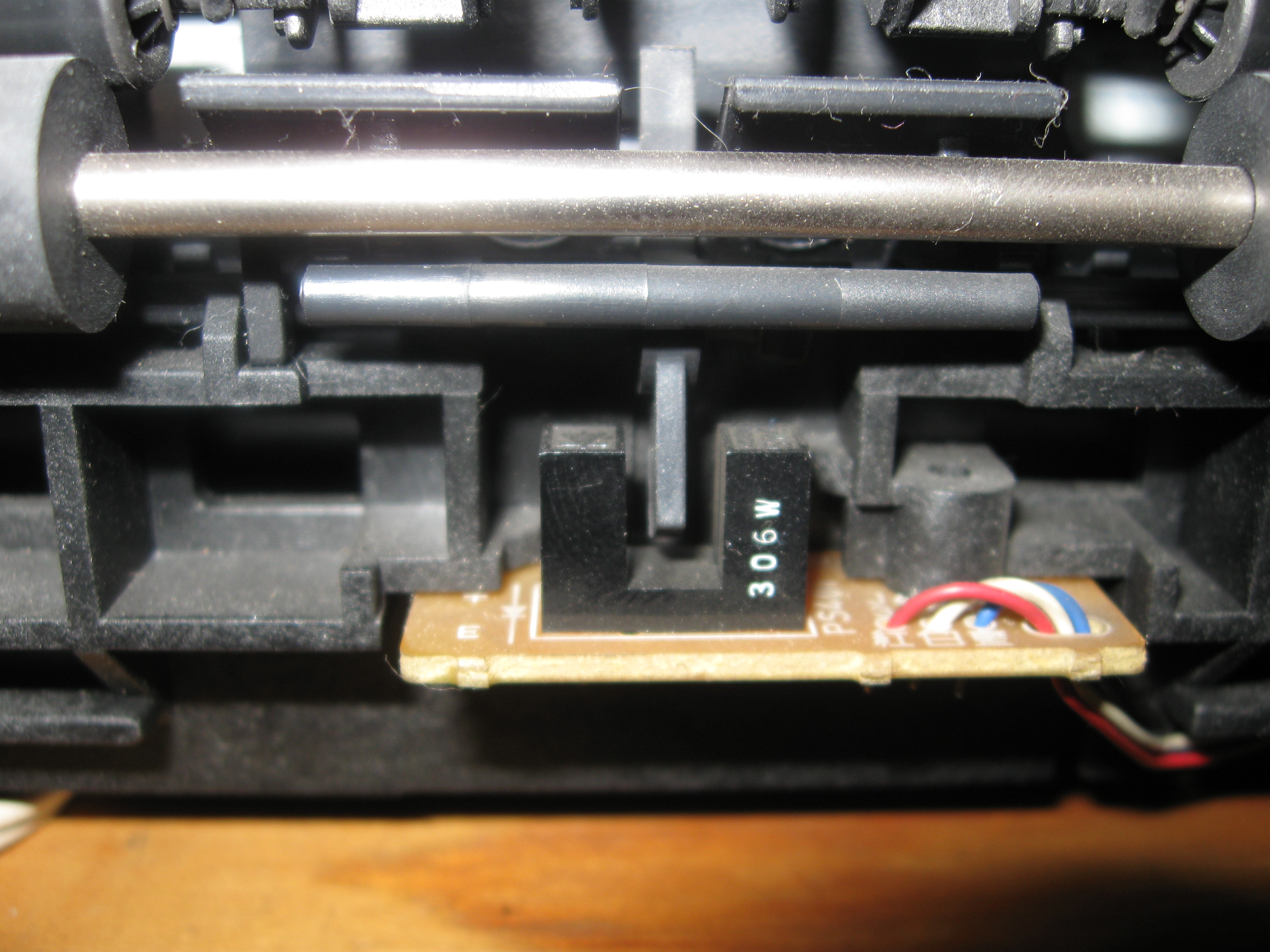

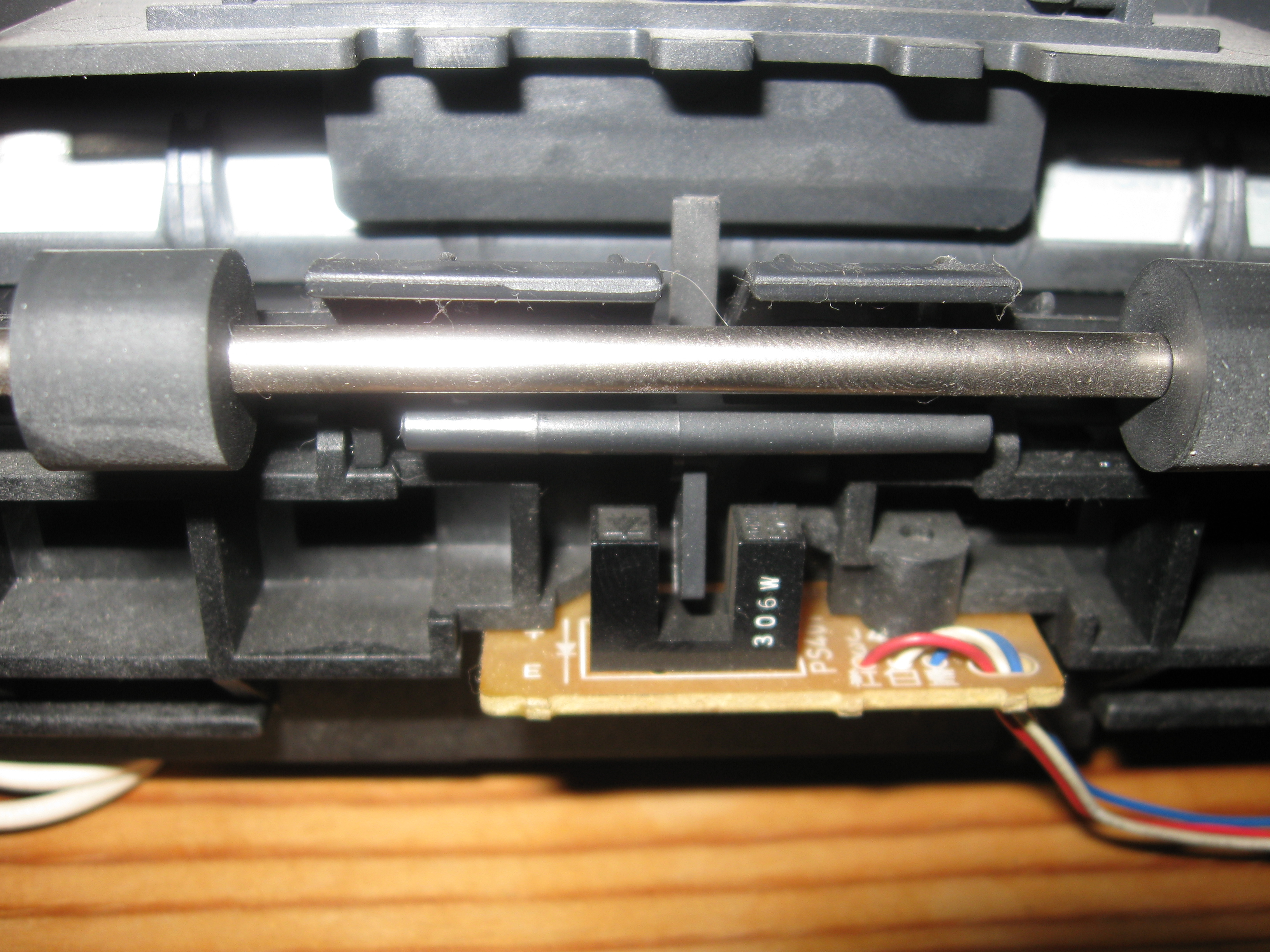

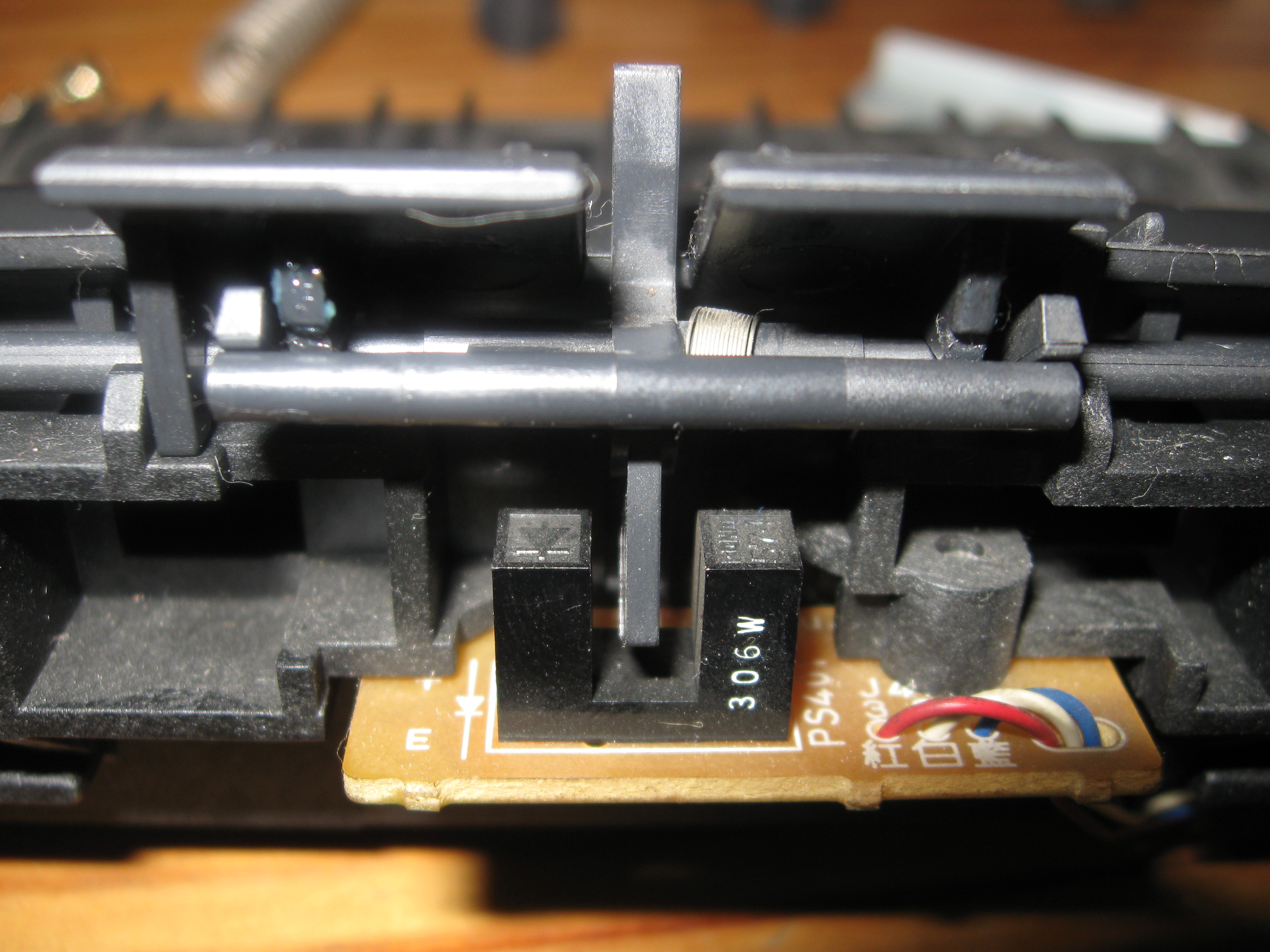

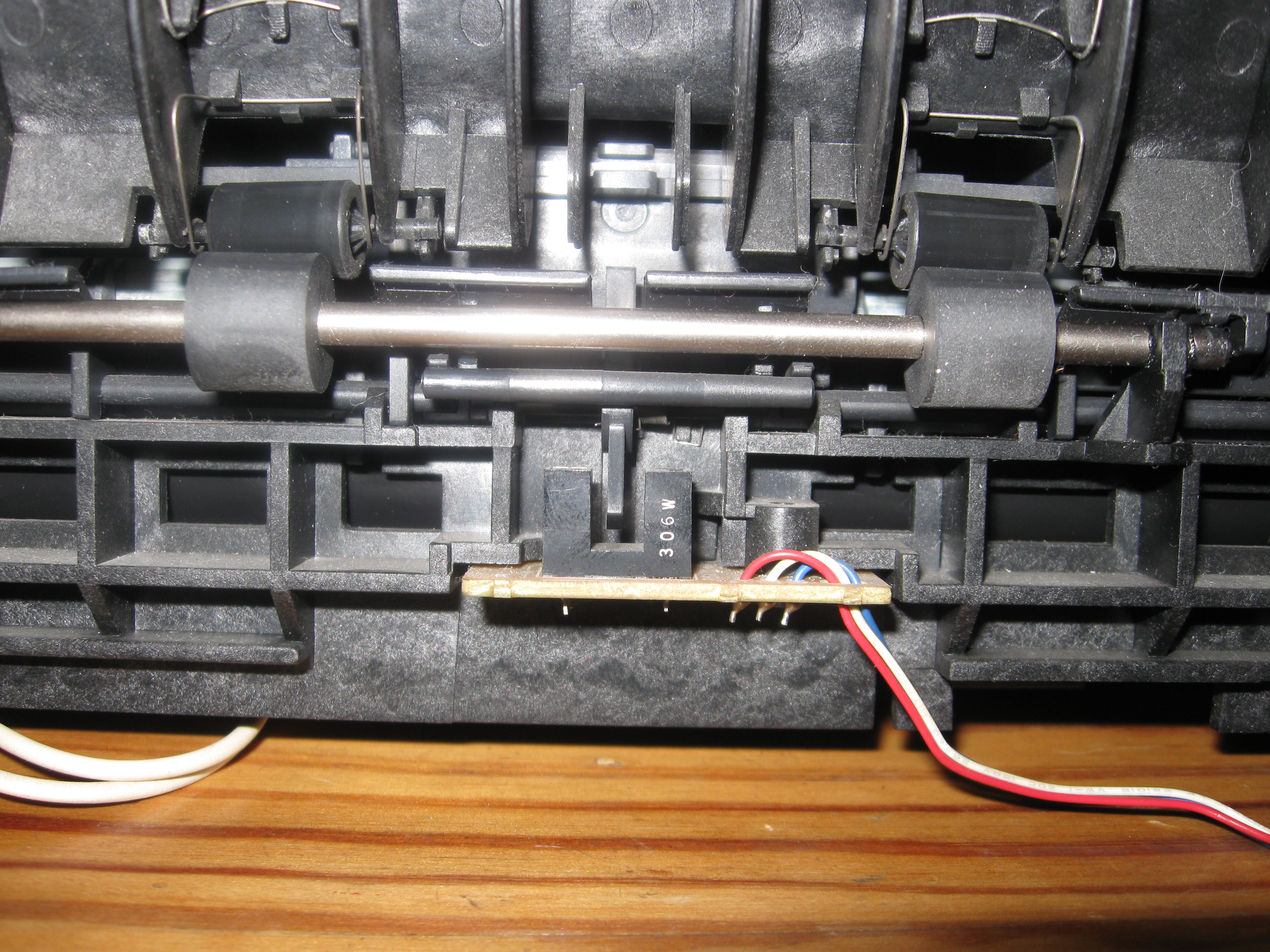

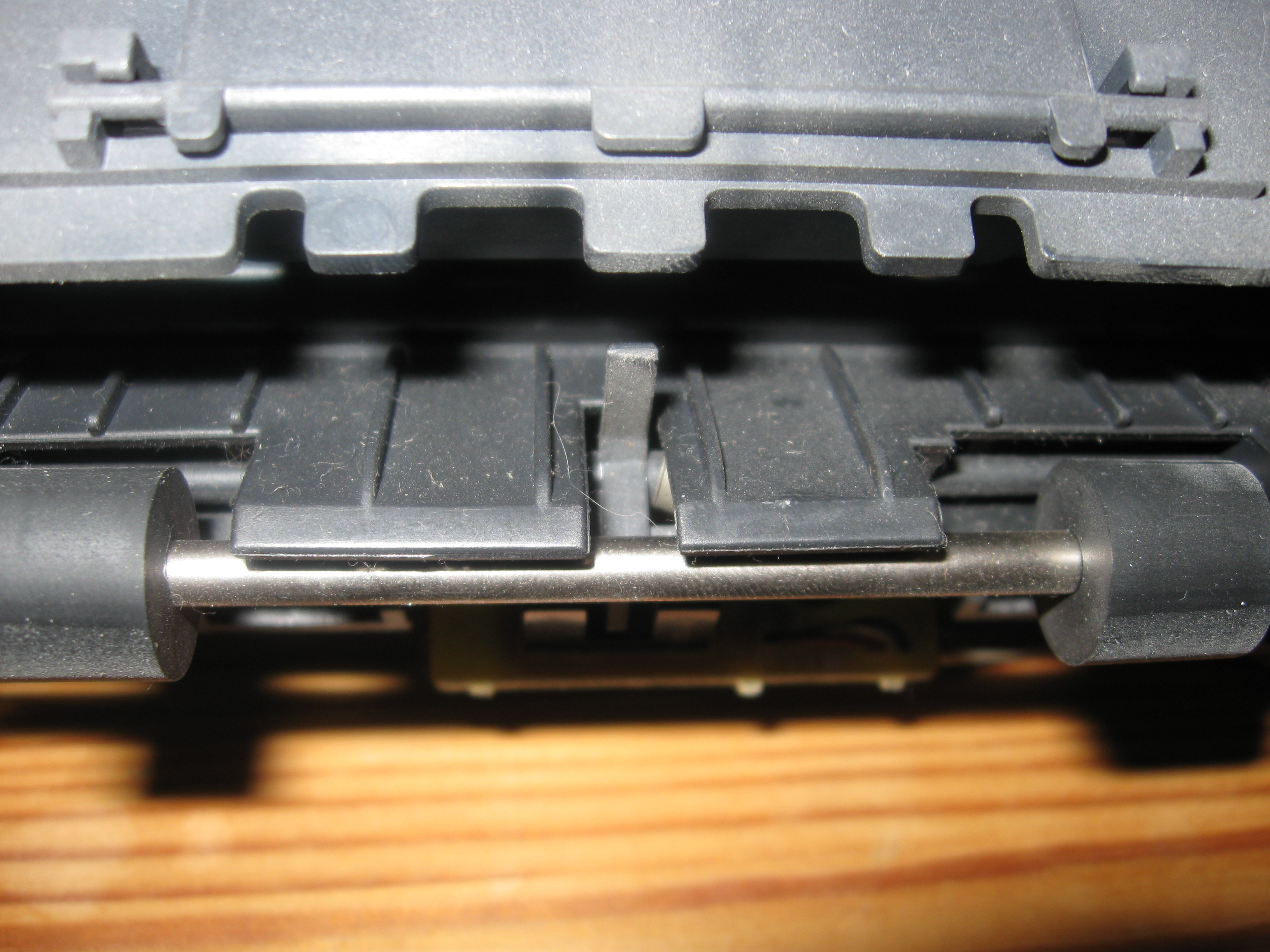

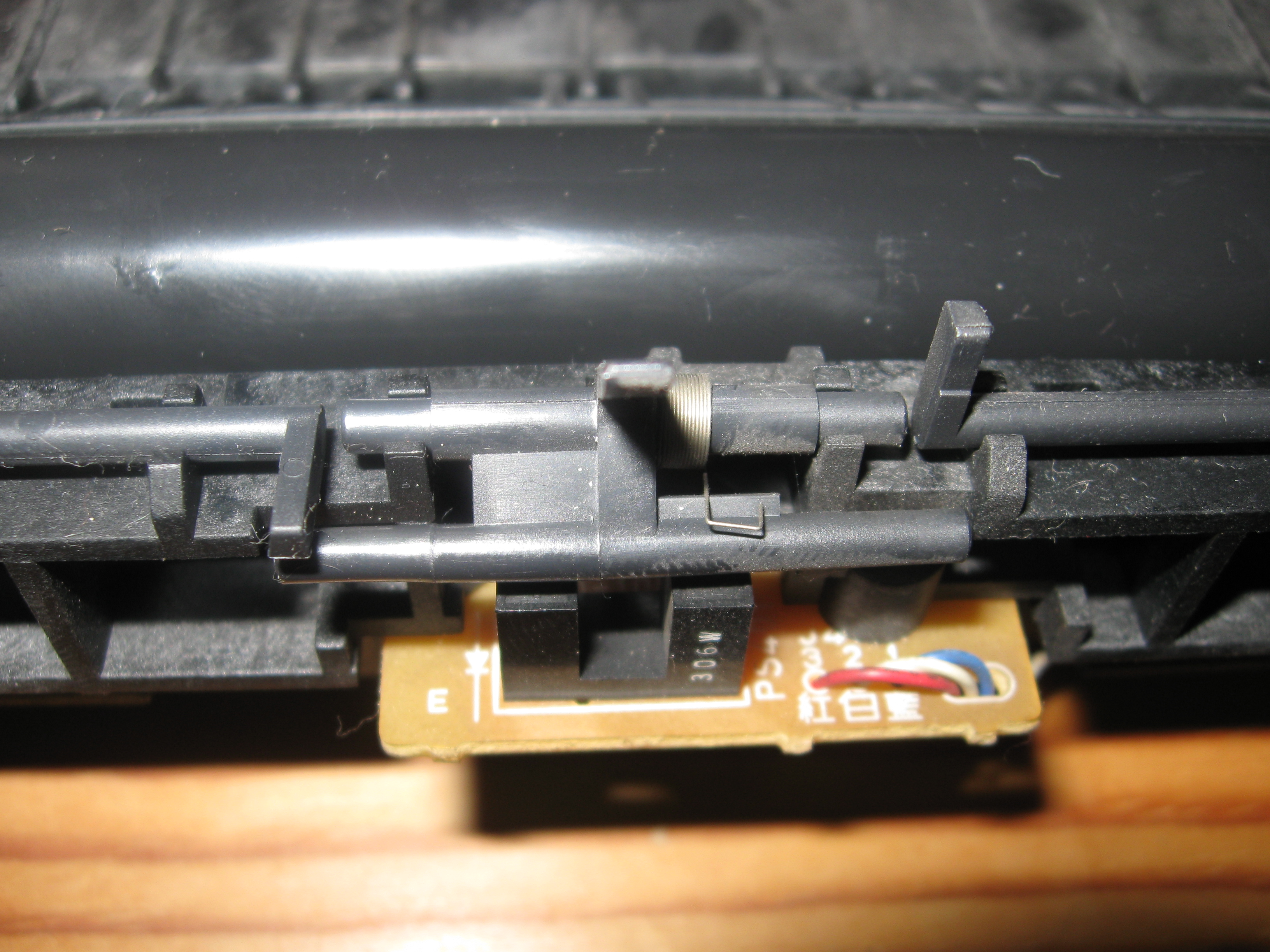

Re: Czujnik fusera hp lj 1300

bialy50
Poziom 3

Joined: 28 Jun 2008
Posts: 7

#13

22 Aug 2011 11:08

Re: Czujnik fusera hp lj 1300

Czujnik zrobiony ale drukarka nadal nie startuje mruga tylko pomarańczowa lampka

djswirek
Poziom 18

Joined: 15 Oct 2003
Posts: 479
Location: KaToWiCe

#14 22 Aug 2011 11:14

Re: Czujnik fusera hp lj 1300

Raz jeszcze : nie domknięte drzwiczki (tak tam też jest czujnik), brak papieru we właściwym podajniku, kaseta tonera założona nie prawidłowo, zacięcie papieru.

Google

Google Adsense

# 22 Aug 2011 11:14

mr_theo
Poziom 6

Joined: 03 Feb 2012
Posts: 17

#15 06 Feb 2012 09:55

Re: Czujnik fusera hp lj 1300

Pozwolę sobie podbić temat, mam podobny (jak nie ten sam problem).
Wymieniałem folię grzałki, bo papier zginało. Wymieniłem, złożyłem wszystko do kupy - drukarka zaczyna świecić żółtą / pomarańczową lampką, a szczytem jej możliwości jest test silnika (wałki się kręcą, ale podajnik papieru (ten z przodu) nie idzie do góry). Cały czas twierdzi też, żebym "załadował papier".

przypadek 1) papier z przodu jest, czujnika papieru z tyłu nie dotykam ->> Konkretne objawy - drukarka dostaje zasilanie, miga wszystkimi diodami na przemian, potem zaczyna błyskać lewa dolna pomarańczowa lampka. Komunikat na kompie mówi "drukarka nie może dostarczyć papieru".
Przypadek 2) Jeśli wcisnę oba czujniki papieru (przód i tył) podczas włączania zasilania ->> dochodzi do testu silnika (kręcą się wałki, grzeje się grzałka - papier wsadzony pod toner przechodzi przez toner, grzałkę i wałki z tyłu po czym wychodzi nagrzany i niezgięty - ale gdybym ten papier podał normalnie od przodu, nic by się nie stało, bo podajnik papieru nie idzie do góry, jak powinien - choć może w teście silnika tak się nie dzieje). W każdym razie po teście silnika lampka dalej miga, a komunikat zmienia się na "załaduj papier" (oba czujniki papieru dalej wciśnięte).

Niedomkniętych drzwiczek na pewno nie mam, bo zwyczajnie pracuję teraz bez obudowy i czujnik obudowy wyciągnąłem.
Papier jest (z przodu - zresztą gdzie indziej miałby być).
Kaseta wydaje się założona prawidłowo, choć czort wie.
Czujnik papieru z tyłu - wcięło mi sprężynkę, co miałaby ten kawałek plastiku odginać, ale stymuluję ją śrubokrętem (jakkolwiek to brzmi) i do rzeczonego testu silnika dochodzi bez problemu.

Co jeszcze mogę sprawdzić? Bo już powoli chodzę po ścianach - wcześniej miałem sprawną drukarkę wciągającą papier, teraz mam niesprawną, ale papieru nie wciąga :p

aktualizacja:
natomiast standardowego testu silnika nie jestem w stanie wykonać - drukarka jest podpięta do zasilania, włączona, ale po naciśnięniu guzika od testu (prawa strona płytki drukowanej, patrząc od tyłu, na dole) nic się nie dzieje

Ktoś ma jakieś rady? Mam już dość czytania manuala, bo nic nie widzę w nim, co mogłoby mi pomóc. Choć może coś przeoczyłem?

djswirek
Poziom 18

Joined: 15 Oct 2003
Posts: 479
Location: KaToWiCe

#16 13 Feb 2012 13:40

Re: Czujnik fusera hp lj 1300

jeśli jesteś pewien, że wszystkie czujniki są ok to pozostaje ECU.

mr_theo
Poziom 6

Joined: 03 Feb 2012
Posts: 17

#17 14 Feb 2012 13:42

Re: Czujnik fusera hp lj 1300

A mogę jakoś sprawdzić ECU? Bo wymieniać całą płytkę, nie mając pewności, że to jej wina - średnio mi się uśmiecha...

endriuf
Poziom 23

Joined: 30 Aug 2007
Posts: 3927
Location: Tomaszów Mazowiecki

#18 14 Feb 2012 17:52

Re: Czujnik fusera hp lj 1300

mr_theo wrote:

ale gdybym ten papier podał normalnie od przodu, nic by się nie stało, bo podajnik papieru nie idzie do góry, jak powinien

Czyli rolka się nie obraca i nie zwalnia podajnika? Sprawdź elektromagnes (czy się nie klei) i sprzęgiełko.

mr_theo
Poziom 6

Joined: 03 Feb 2012
Posts: 17

#19 14 Feb 2012 18:11

Re: Czujnik fusera hp lj 1300

endriuf wrote:

Czyli rolka się nie obraca i nie zwalnia podajnika?

Tak, chociaż jeśli ręcznie zwolnię zatrzask (ten co go elektromagnes blokuje), to całość idzie do góry bez problemu.

endriuf wrote:

Sprawdź elektromagnes (czy się nie klei) i sprzęgiełko.

"Czy się nie klei" - ee, czy fizycznie nie jest lepki?
Sprzęgiełko - gdzie toto jest i jak to sprawdzić?

endriuf
Poziom 23

Joined: 30 Aug 2007
Posts: 3927
Location: Tomaszów Mazowiecki

#20 14 Feb 2012 19:54

Re: Czujnik fusera hp lj 1300

mr_theo wrote:

"Czy się nie klei" - ee, czy fizycznie nie jest lepki?

Tak. Warto wyczyścić powierzchnię styku blaszki i elektromagnesu.

mr_theo wrote:

Sprzęgiełko - gdzie toto jest i jak to sprawdzić?

mr_theo wrote:

Tak, chociaż jeśli ręcznie zwolnię zatrzask (ten co go elektromagnes blokuje)

Rozumiem, że zwalniasz rolkę od strony zębatek?

mr_theo
Poziom 6

Joined: 03 Feb 2012
Posts: 17

#21 14 Feb 2012 20:10

Re: Czujnik fusera hp lj 1300

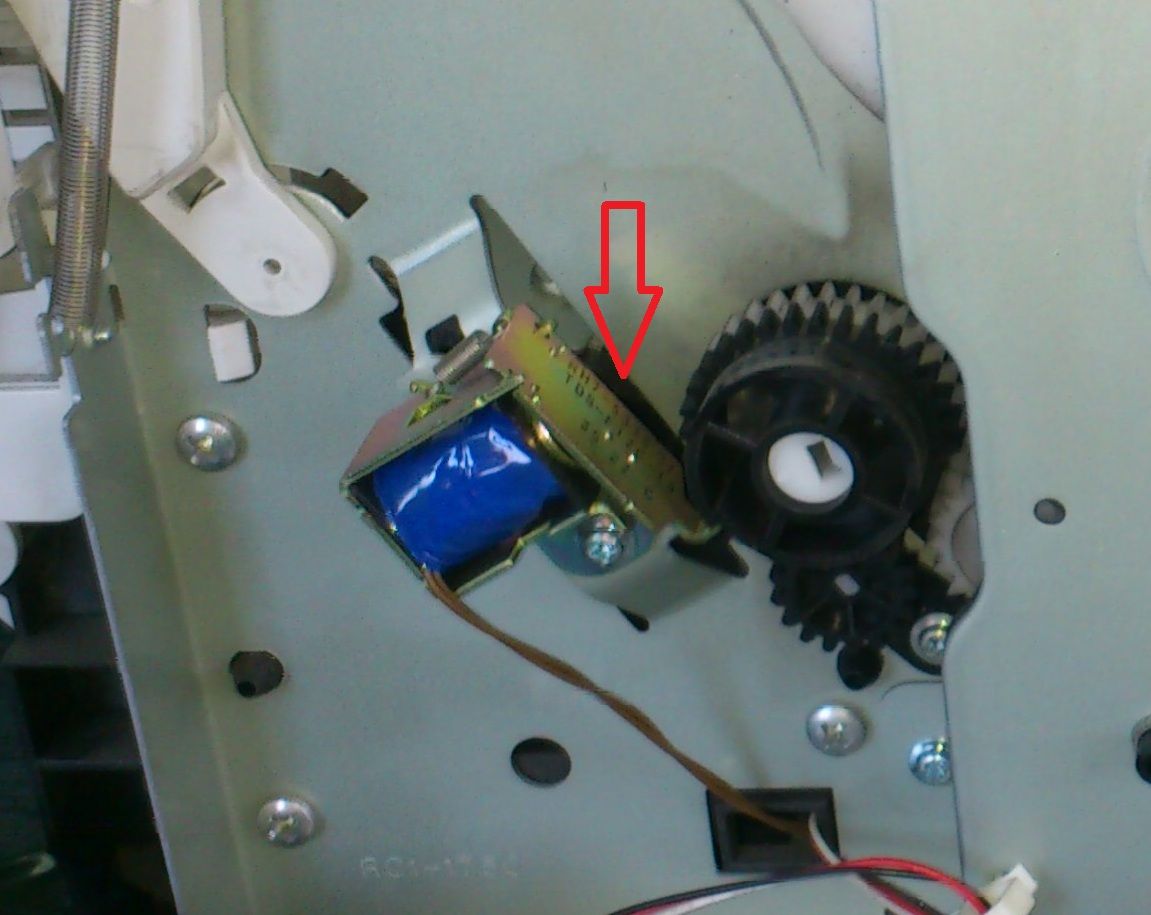

Tak, naciskam śrubokrętem na zaznaczoną blaszkę, wtedy podczas "testu silnika" (jak włączam drukarkę to kręcą się wałki i grzeje fuser, ale może to nie jest "test silnika" - mniejsza o nazwę) także podajnik papieru idzie do góry.

Zaraz przeczyszczę styki, dam znać.

mr_theo
Poziom 6

Joined: 03 Feb 2012
Posts: 17

#22 15 Feb 2012 09:03

Re: Czujnik fusera hp lj 1300

Ok, więc styki brudne specjalnie nie były, ale je przetarłem. Zmian jednak brak - delikatnie śrubokręt mi magnes przyciąga, ale nie na tyle mocno, żeby przyciągnąć do siebie blaszkę i odblokować podajnik.
Jak blaszkę sam naduszę, jak pisałem wcześniej, podajnik pracuje normalnie.

endriuf
Poziom 23

Joined: 30 Aug 2007
Posts: 3927
Location: Tomaszów Mazowiecki

#23 15 Feb 2012 10:38

Re: Czujnik fusera hp lj 1300

Sprawdź tą zębatkę (sprzęgiełko), które zwalnia elektromagnes, czy właściwie się zachowuje. Warto by też podmienić elektromagnes.

pix07
Poziom 10

Joined: 26 Nov 2008
Posts: 50
Location: Rzeszów

#24 15 Feb 2012 11:06

Re: Czujnik fusera hp lj 1300

Powiedz kolego co jest w drukarce po włączeniu na chwile obecną ( oczywiście czujniki papieru działają jak mają działać)jakie lampki świecą. Jeżeli po starcie miga już lampka to nie ma prawa zadziałać elektromagnes od pobierania papieru bo drukarka wskazuje błąd. i przyczyny trzeba szukać gdzie indziej a nie w sprzęgle czy elektromagnesie. jeżeli drukarka działała przed naprawą to coś źle musiałeś poskładać. nie pomyliłeś wtyczek na płycie? Spróbuj jeszcze przedmuchać drukarkę lub przeczyścić czujniki może któryś jest zabrudzony i mimo tego że flaga działa one pokazują głupoty.

mr_theo
Poziom 6

Joined: 03 Feb 2012
Posts: 17

#25 15 Feb 2012 11:15

Re: Czujnik fusera hp lj 1300

endriuf wrote:

Sprawdź tą zębatkę (sprzęgiełko), które zwalnia elektromagnes, czy właściwie się zachowuje. Warto by też podmienić elektromagnes.

Sprzęgiełko OK.
Elektromagnesu nawet nie mam jak podmienić, musiałbym kupić nowy... A to na razie bez sensu.

Zauważyłem jeszcze, że w ogóle nie pracuje mi wiatrak. Nie wiem, czy powinien pracować non-stop, czy włącza się tylko podczas dłuższego drukowania.

pix07 wrote:

Tak, po włączeniu miga lampka.
Jeśli wyciągnę tylny czujnik (ew. go nacisnę, bo zginęła mi sprężynka), to najpierw dochodzi do testu silnika (kręcą się wałki, grzeje fuser) a potem miga lampka.
W obu przypadkach drukarka potem wywala błąd papieru.

Tak, drukarka działała wcześniej. Wciągała papier, więc wymieniłem folię grzałki. Teraz papieru nie wciąga, ale nie działa :D
Mój błąd jest całkiem prawdopodobny, ale za cholerę nie mogę go znaleźć.
Wydaje się, że piny powsadzałem poprawnie, bo strzeliłem sobie foto wcześniej. Zresztą wydaje się, że nie da się wtyczek wsadzić na złe piny, bo każdy jest innej wielkości. Chociaż może...

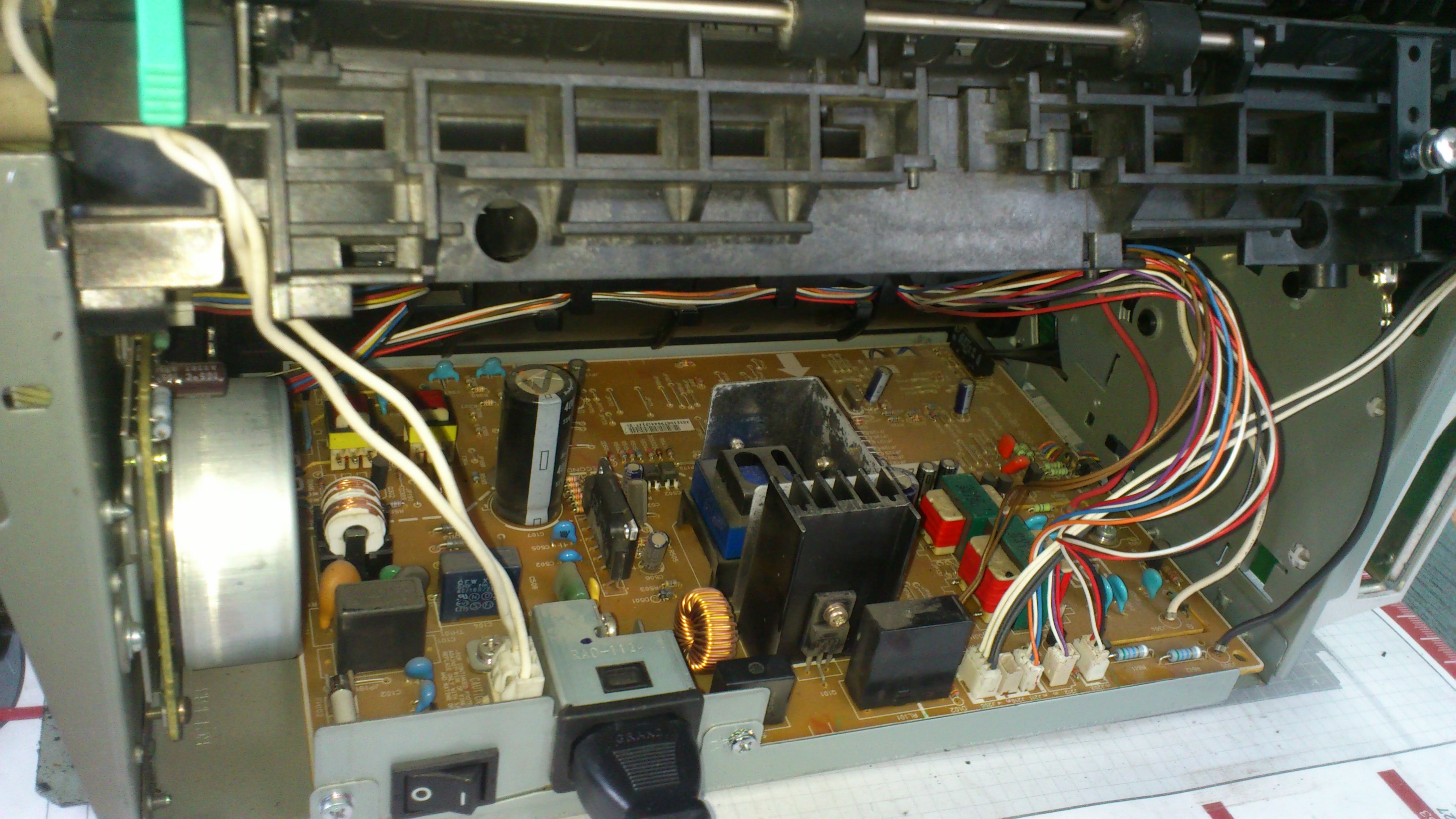

Parę foto, może coś na nich zobaczycie (zwłaszcza na foto ECU).
Jak widać, pracuję bez tylnego czujnika oraz czujnika obudowy.

edit: O, a teraz wywaliło jeszcze "błąd pamięci kasety z czarnym tonerem".

pix07
Poziom 10

Joined: 26 Nov 2008
Posts: 50
Location: Rzeszów

#26 15 Feb 2012 11:30

Re: Czujnik fusera hp lj 1300

A dlaczego bez czujników? proponuje podłączyć wszystko tak jak było a dopiero później obserwować błędy. czujnik na fuserze w pozycji bez zacięcia jest przysłonięty, czyli do testowania możesz zatkać go jakimś kawałkiem papieru, Jeżeli masz problem z flagą. Czujnik obudowy to nie wiem o którym mówisz bo niema chyba takowego. po zamknięciu obudowy dźwignia włącza przełącznik na płycie ECU.

mr_theo
Poziom 6

Joined: 03 Feb 2012
Posts: 17

#27 15 Feb 2012 11:51

Re: Czujnik fusera hp lj 1300

Bez czujników - w liczbie dwóch sztuk - żeby ich ciągle nie wciskać.
Czujnik fusera podepnę i przytkam, choć już tak robiłem, bez większego wpływu na pracę drukarki.
Czujnik obudowy - dwa posty wyżej, na ostatnim foto. To taka dźwigienka jest...

pix07
Poziom 10

Joined: 26 Nov 2008
Posts: 50
Location: Rzeszów

#28 15 Feb 2012 12:06

Re: Czujnik fusera hp lj 1300

To ostatnie zdjęcie to jest dźwignia która odsłania laser, nie jest to raczej czujnik. Są jeszcze dwa czujniki papieru, jeden pod tacka papieru drugi pod osłona za separatorem przeczyść je bo drukarka wskazuje zacięcie papieru lub coś nie tak jest z tonerem lub z stykami do niego dochodzącymi. jak już to nie pomoże to pewnie elektronika padła.

mr_theo
Poziom 6

Joined: 03 Feb 2012
Posts: 17

#29 15 Feb 2012 12:27

Re: Czujnik fusera hp lj 1300

Dźwignia osłaniająca laser? Hm, to dziwne, bo jeśli nie jest zablokowana, drukarka krzyczy o otwartej obudowie (stąd mój wniosek, że to czujnik obudowy). Ale mniejsza, wierzę na słowo.

Czujnik pod tacką papieru - to wiem, gdzie jest.
Ale "pod osłoną za separatorem" - gdzie to jest?

Google

Google Adsense

# 15 Feb 2012 12:27

pix07
Poziom 10

Joined: 26 Nov 2008
Posts: 50
Location: Rzeszów

#30 15 Feb 2012 12:31

Re: Czujnik fusera hp lj 1300

Po obu stronach odkręcasz po 1 śrubce i schodzi do góry taki duży czarny plastik
