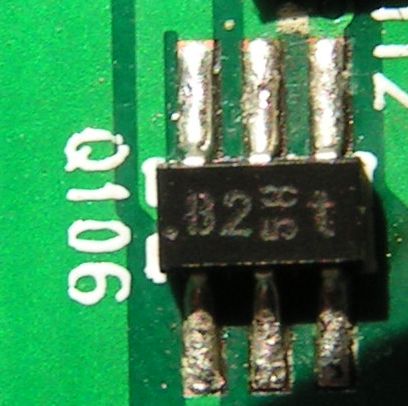

 24 Aug 2011 14:15 Co to za element SMD przedstawiony na zdjęciu? |
|
|
|
Witam!
Czy ktoś zna symbol elementu przedstawionego na zdjęciu?
Z góry dziękuję za pomoc.
|
|
| Back to top |
|
 |
msichal
Poziom 18
Joined: 25 Aug 2007
Posts: 515
Location: okolice Zamościa
|
#2
24 Aug 2011 14:31 Re: Co to za element przedstawiony na zdjęciu? |
|
|
|
Symbol z początkiem Q sugeruje tranzystor, podążając za ścieżkami lub pomiarami po wylutowaniu możesz stwierdzić jaki to tranzystor i gdzie ma jaką elektrodę.
|
|
| Back to top |
|
|
Google
|
| #
24 Aug 2011 14:31 |
|
|
|
|
|
| Back to top |
|
|
Kuzyn55
Poziom 8
Joined: 23 Apr 2003
Posts: 31
|
#3
24 Aug 2011 14:45 Re: Co to za element SMD przedstawiony na zdjęciu? |
|
|
|
Tak, masz rację. Wygląda na to, że w tej strukturze jest tranzystor. Ale nie tylko. Może jakaś dioda, albo drugi tranzystor? Na razie nie potrafię tego rozgryźć. Zwłaszcza, że nożki 3 i 6 są zwarte.
|
|
| Back to top |
|
|
msichal
Poziom 18
Joined: 25 Aug 2007
Posts: 515
Location: okolice Zamościa
|
#4
24 Aug 2011 14:50 Re: Co to za element SMD przedstawiony na zdjęciu? |
|
|
|
Sprawdzałeś czy jest on połączony z większą ilością niż 3 sygnały? Z tego co wiem to w takich obudowach występują mosfety małej mocy, ale tutaj układ ścieżek mi chyba nie pasuje.
|
|
| Back to top |
|
|
Google
|
| #
24 Aug 2011 14:50 |
|
|
|
|
|
| Back to top |
|
|
Kuzyn55
Poziom 8
Joined: 23 Apr 2003
Posts: 31
|
#5
24 Aug 2011 14:59 Re: Co to za element SMD przedstawiony na zdjęciu? |
|
|
|
Wygląda na to, że tylko nóżka 2 nie jest podłączona.
|
|
| Back to top |
|
|
Google
|
| #
24 Aug 2011 14:59 |
|
|
|
|
|
| Back to top |
|
|
msichal
Poziom 18
Joined: 25 Aug 2007
Posts: 515
Location: okolice Zamościa
|
#6
24 Aug 2011 15:05 Re: Co to za element SMD przedstawiony na zdjęciu? |
|
|
|
No to skoro 2 niepodłączona, 1 podłączona i połączone ze sobą 3 i 6 oraz 4 i 5 to wychodzi że są 3 sygnały :> Można się domyślać że pin 1 to bramka lub baza.
|
|
| Back to top |
|
|
Kuzyn55
Poziom 8
Joined: 23 Apr 2003
Posts: 31
|
#7
24 Aug 2011 15:28 Re: Co to za element SMD przedstawiony na zdjęciu? |
|
|
|
1, 3+6, 4, 5 - dla mnie to cztery sygnały:D
Na bazę tranzystora PNP to mi wygląda nózka 5.
|
|
| Back to top |
|
|
msichal
Poziom 18
Joined: 25 Aug 2007
Posts: 515
Location: okolice Zamościa
|
#8
24 Aug 2011 15:39 Re: Co to za element SMD przedstawiony na zdjęciu? |
|
|
|
Hm, czyli 4 i 5 nie są połączone, jak się wydaje ze zdjęcia? No to ja nie wiem, może reszta płytki coś podpowie?
W ogóle napisz jaki masz cel w poznaniu jaki to element :)
|
|
| Back to top |
|
|
Google
|
| #
24 Aug 2011 15:39 |
|
|
|
|
|
| Back to top |
|
|
deseng
Poziom 15
Joined: 14 Jul 2005
Posts: 250
|
#9
24 Aug 2011 17:12 Re: Co to za element SMD przedstawiony na zdjęciu? |
|
|
|
Być może IMB2A
|
|
| Back to top |
|
|
serwis
Poziom 24
Joined: 14 May 2002
Posts: 4100
Location: Trójmiasto
|
#10
24 Aug 2011 17:44 Re: Co to za element SMD przedstawiony na zdjęciu? |
|
|
|
| Kuzyn55 wrote: |
| Czy ktoś zna symbol elementu przedstawionego na zdjęciu? |
Nie znając rodzaju urządzenia i charakteru pracy tego elementu masz do wyboru:
UMB2N, UMB6N, IMB2, EMB2.
|
|
| Back to top |
|
|
Kuzyn55
Poziom 8
Joined: 23 Apr 2003
Posts: 31
|
#11
11 Oct 2011 16:59 Re: Co to za element SMD przedstawiony na zdjęciu? |
|
|
|
Element zidentyfikowałem. Jest to tranzystor z diodą Schottky'ego. Symbol PMEM 4010PD. Dziękuję wszystkim za zainteresowanie.
|
|
