 05 Sep 2011 21:31 Pytanie o modyfikację aktywnego filtru |
|
|
|
Witam.

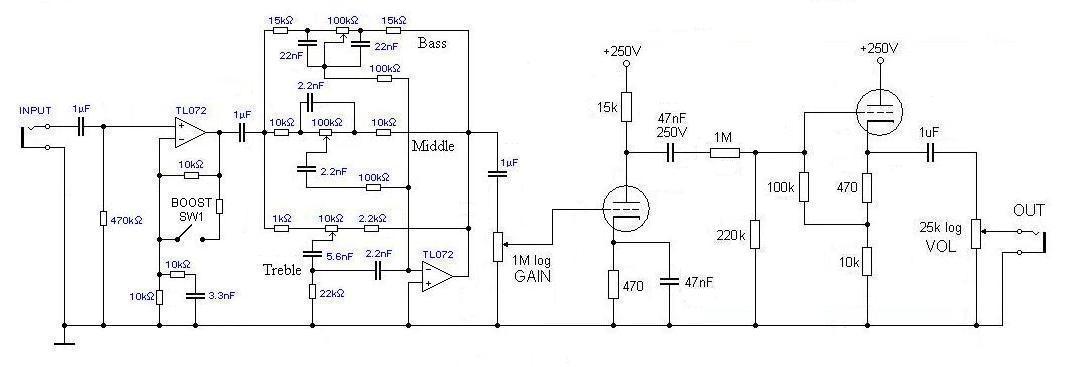

Złożyłem układ preampa zgodnie ze schematem:
Chciałbym poszerzyć regulację górnych częstotliwości o około 30% jeśli chodzi o aktywny filtr na TL072.
Jak zmodyfikować elementy w filtrze, by możliwe było uzyskanie większej ilości górnego pasma?
|
|
| Back to top |
|
 |
Google
|
| #
05 Sep 2011 21:31 |
|
|
|
|
|
| Back to top |
|
|
wieswas
Poziom 20
Joined: 02 Mar 2006
Posts: 1074
Location: ŁÓDŹ
|
#2
05 Sep 2011 22:06 Re: Pytanie o modyfikację aktywnego filtra |
|
|
|
Zakres regulacji górnego pasma częstotliwości jest zmienić najtrudniej, gdyż bezpośrednio steruje wejściem wzmacniacza TL.
Możesz zwiększyć rezystor 2,2k na 2,7k. Ujemne sprzężenie zwrotne dla górnego pasma będzie nieco mniejsze, a więc wzmocnienie wzmacniacza tych częstotliwości wzrośnie.
Jednak wpłynie to także na symetrię regulacji. Do tej pory, jeżeli układ regulacji był prawidłowo obliczony ustawienie gałki w środkowym położeniu ani nie podbijało, ani nie tłumiło górnego pasma.
Po wymianie rezystora z 2,2k na 2,7k w środkowym położeniu wysokie już będą lekko podbite. Regulacja więc nie będzie symetryczna. Ale jeżeli chcesz tylko podbić wysokie to taki sposób zadziała. Innej metody chyba nie ma. Trzebaby przerobić cały układ. Zbyt duże podbicie wysokich może też wywołać wzbudzenie wzmacniacza TL, choć w tym wypadku chyba to nie grozi, gdyż wzmocnienie nie jest zbyt duże.
|
|
