Pomóżcie w idetyfikacji Lampy

Main Page -> Forum Index -> Retro Electronics -> Pomóżcie w idetyfikacji Lampy

Author

Message

D.A.R.E.K
Poziom 11

Joined: 05 Oct 2010
Posts: 71
Location: Sosnowiec

18 Sep 2011 21:55

Pomóżcie w idetyfikacji Lampy

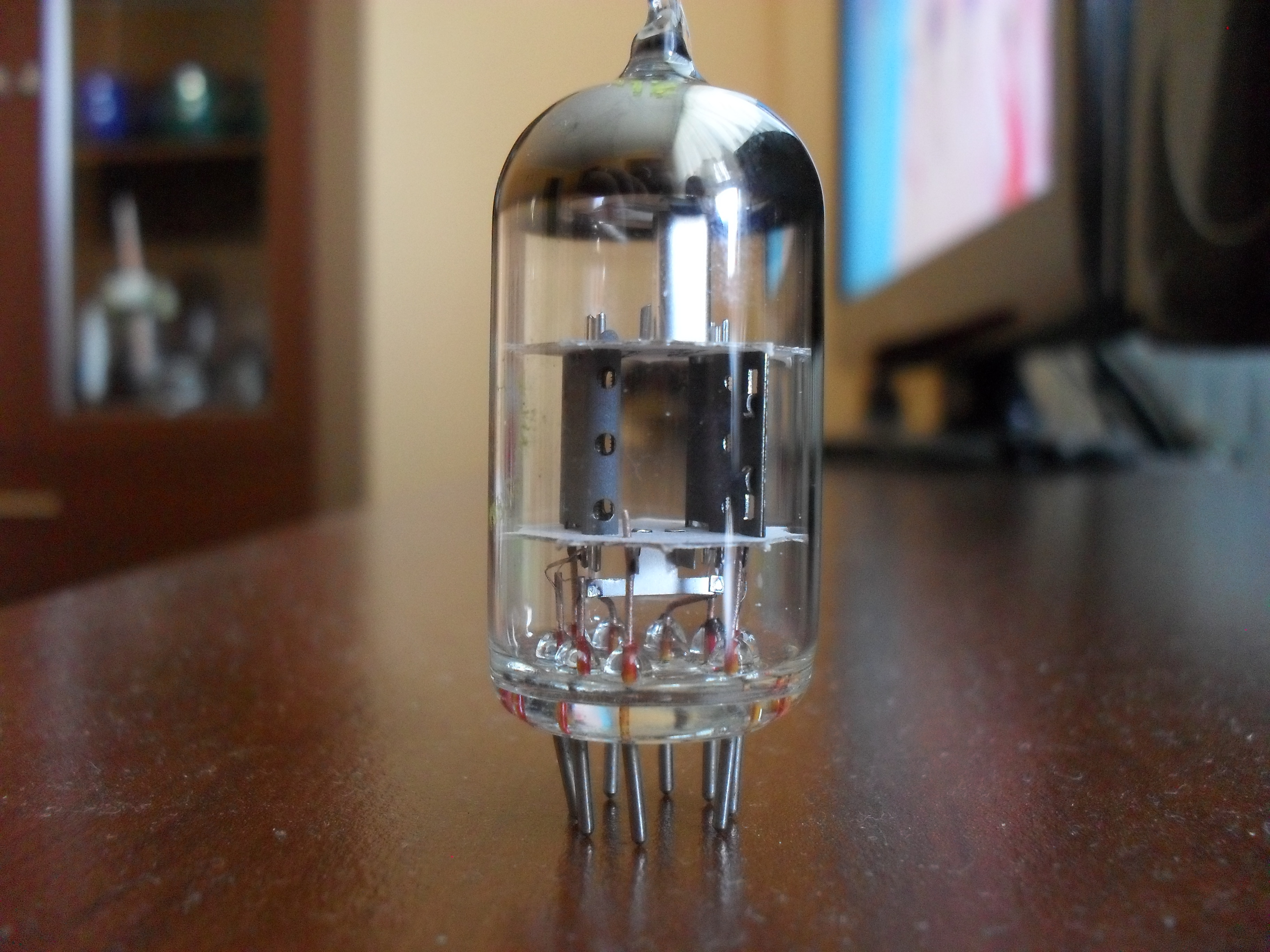

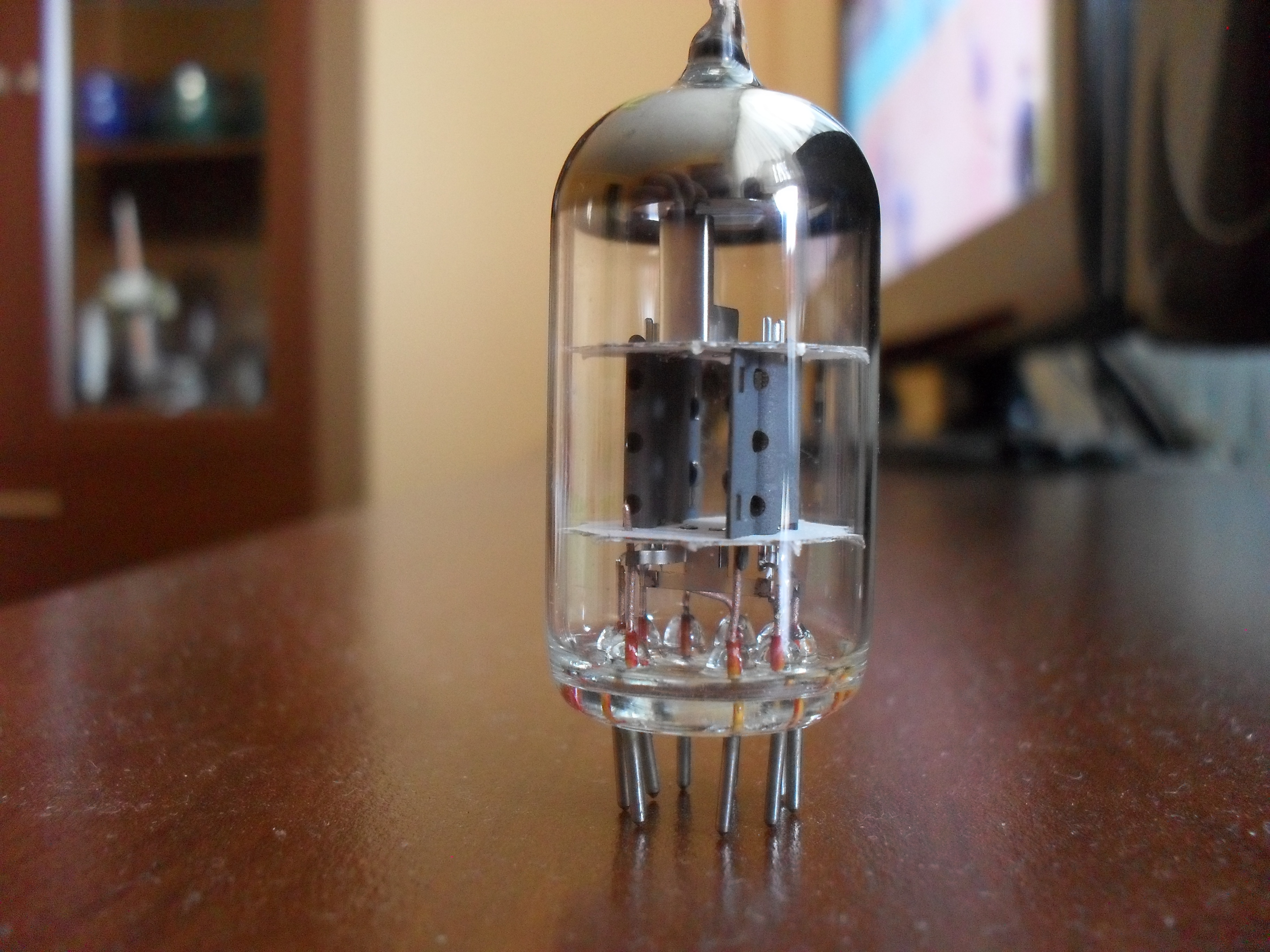

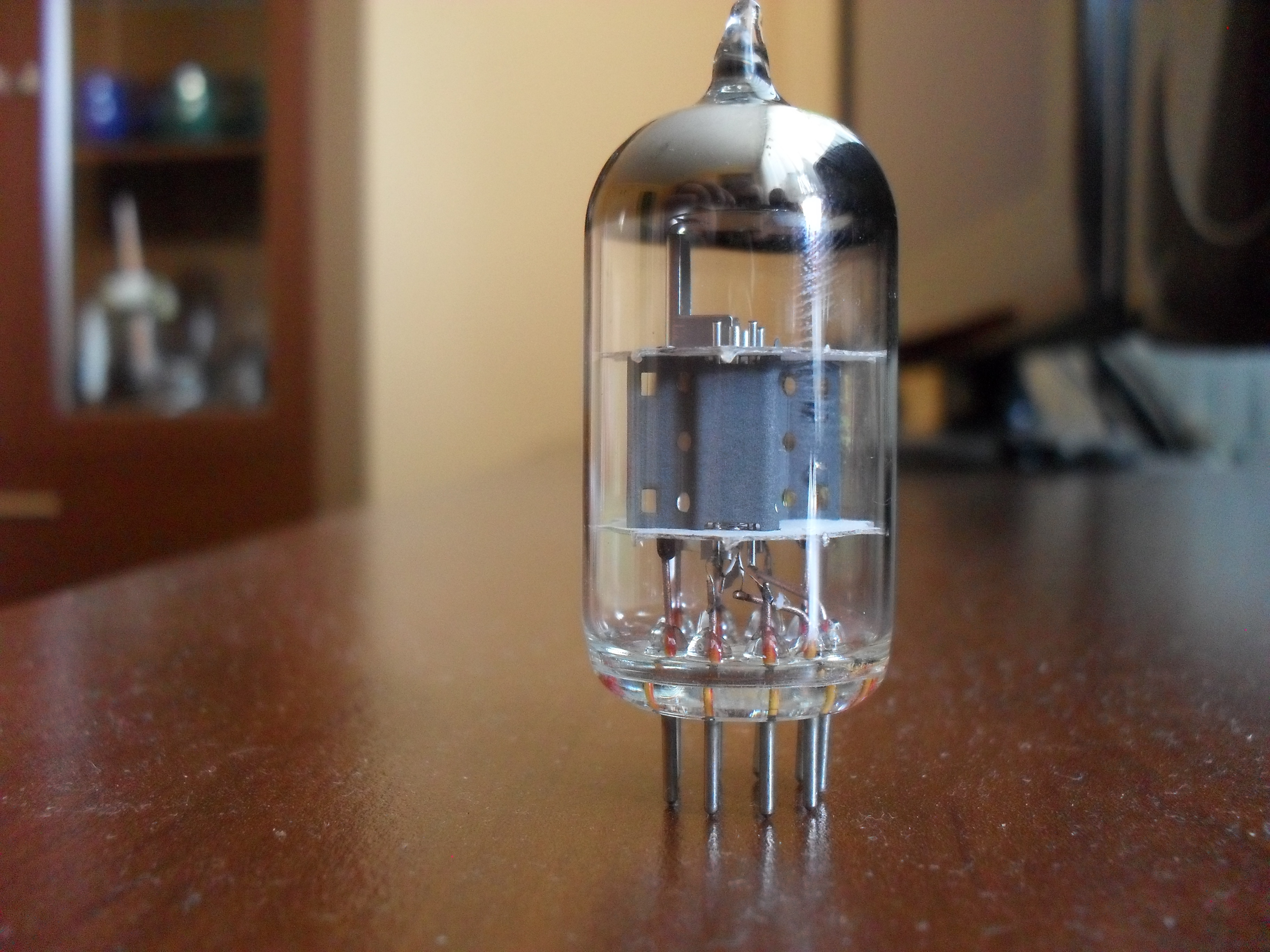

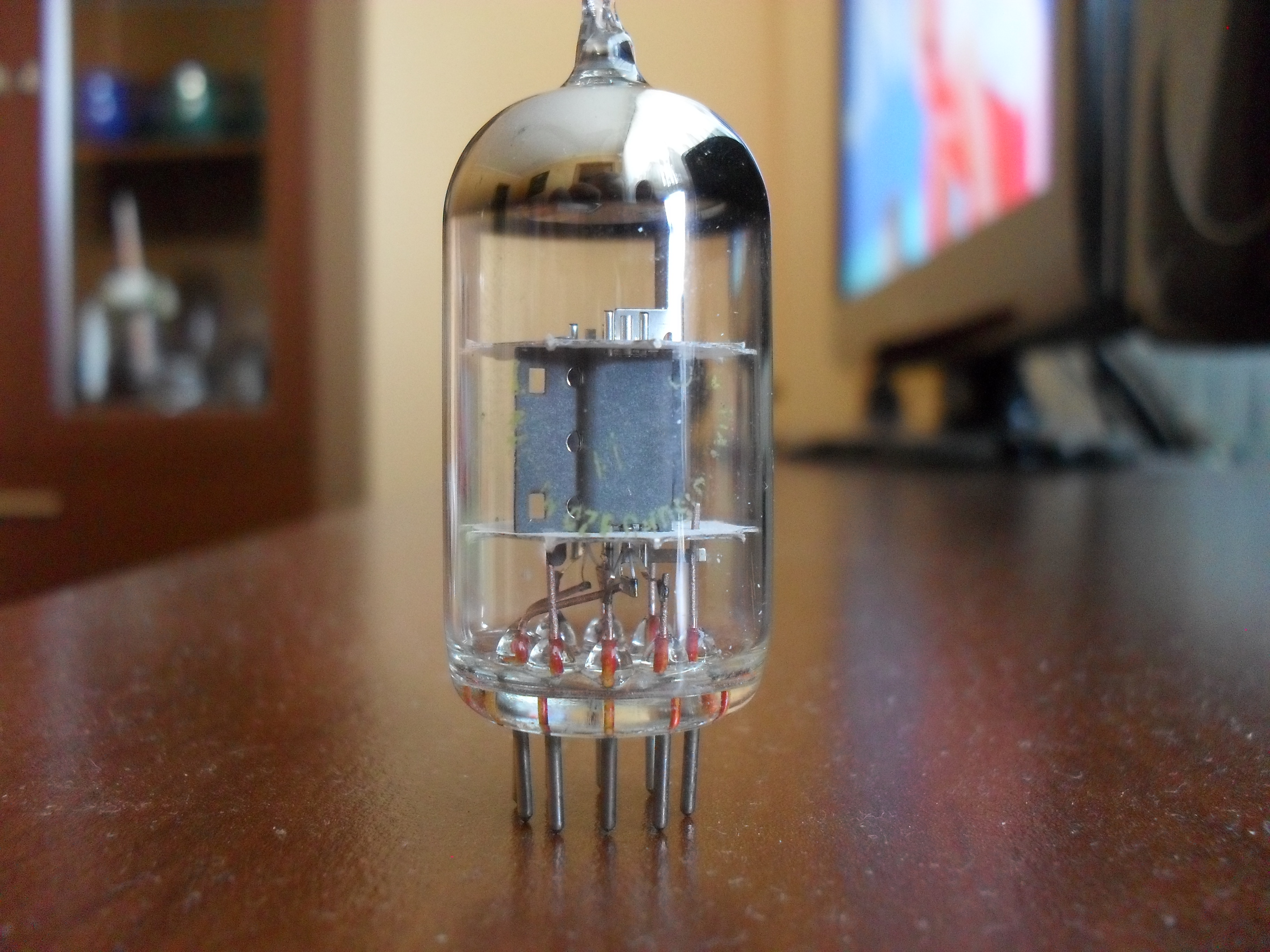

Załączam zdjęcia.

Google

Google Adsense

18 Sep 2011 21:55

Tomek Janiszewski
Poziom 18

Joined: 23 Jan 2009
Posts: 486
Location: Warszawa

#2 18 Sep 2011 22:48

Re: Pomóżcie w idetyfikacji Lampy

Producent = Tesla, a typ to ECC81, ECC82, lub ECC83. Bardzo trudno odróżnić je z wyglądu, najlepiej byłoby mieć egzemplarze porównawcze z niezatartymi napisami. ECC82 ma wyraźnie rzadszą siatkę niż oba pozostałe typy. Zwoje siatki ECC81 będącej lampą UKF oglądane nieco na skos przez małe otworki w anodzie są ukształtowane na większej swej częsci w kształt niemal półokręgu tak aby odległość siatki od katody była mała na możliwie dużej części powierzchni siatki (analogicznie ukształtowaną siatkę na ECC85, gdzie jednak jest ekran międzysytemowy którego tu brak). Siatki dwóch pozostałych typów mają natomiast przekrój soczewkowaty. Nie znam żadnej lampy PCC ani UCC która mogłaby przypominać tę ze zdjęcia: PCC81, 82 i 83 nie istnieją gdyż są tożsame z ECC; PCC85 podobnie jak UCC85, jak również PCC84 i PCC88 mają ekran międzysystemowy, a o UCC81, 82 i 83 dotąd nie słyszałem. Zatem przystępując do pomiarów należy zewrzeć koncówki 4 i 5 i właczyć napięcie 6,3V lub prąd 0,3A między końcówkę 9 a zwarte końcówki 4 i 5.

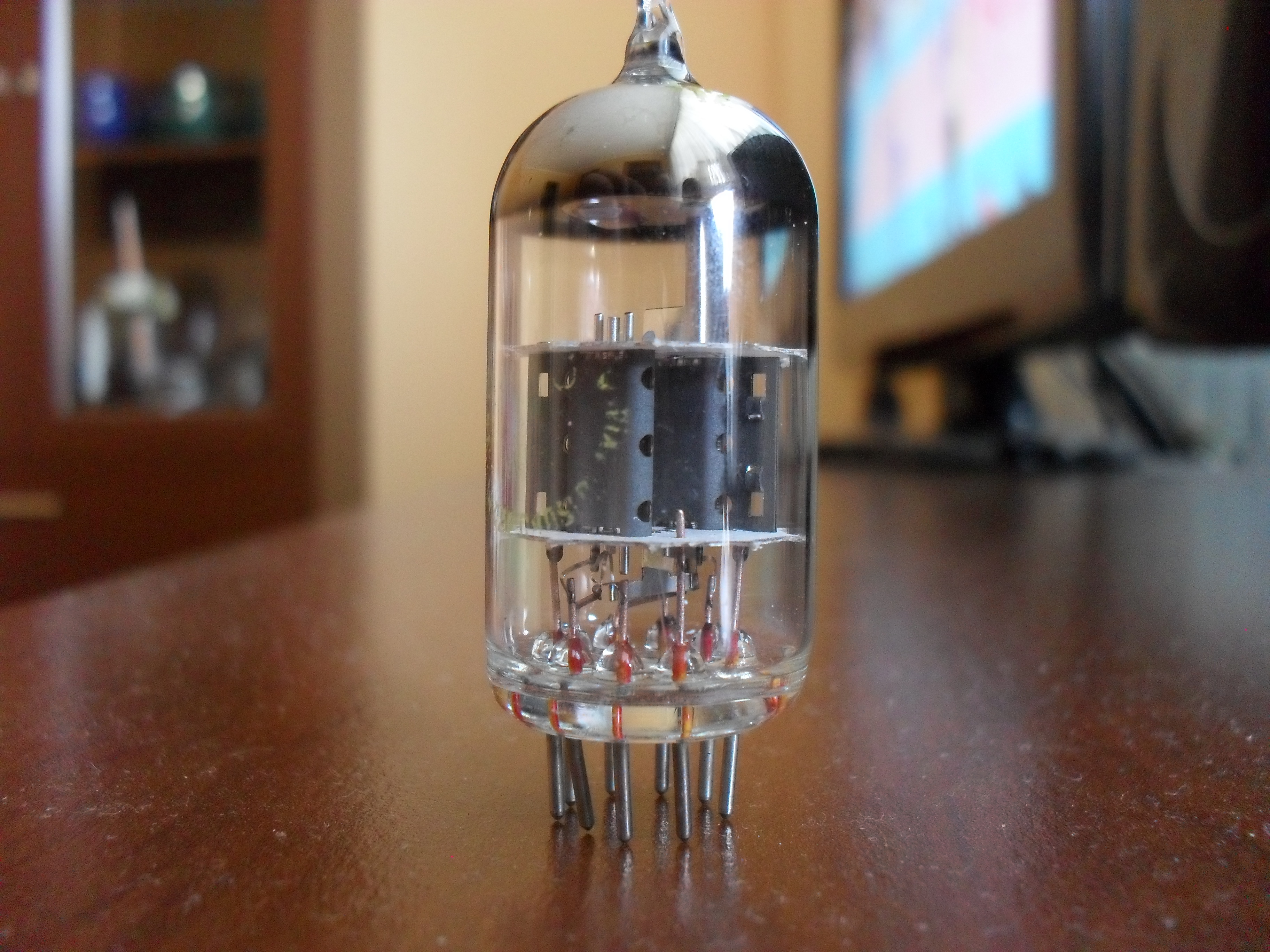

Na fotce http://obrazki.elektroda.pl/2423559900_1316375571.jpg widac bardzo niewyraźnie fragment siatki (lepiej byłoby patrzeć na wskroś przez oba przeciwległe otworki na jasną płaszczyznę). Na tej podstawie obstawiam ECC82.

OK2STO
Poziom 13

Joined: 16 Oct 2007
Posts: 141
Location: Ostrava-Czechy

#3 19 Sep 2011 13:25

Re: Pomóżcie w idetyfikacji Lampy

Tak troche poszperalem w mojich lampach a jest to w 100 procentach ECC83 produkcji
Tesla.
Jarda

D.A.R.E.K
Poziom 11

Joined: 05 Oct 2010
Posts: 71
Location: Sosnowiec

19 Sep 2011 15:05

Re: Pomóżcie w idetyfikacji Lampy

Producent Tesla tak widać resztki nadruku.
Zmierzyłem oporność: pin 4-5=7,7 Ω, 5-9=1.2Ω , 4-9=6,4Ω .
Nie dysponuje żadnym testerem lamp.

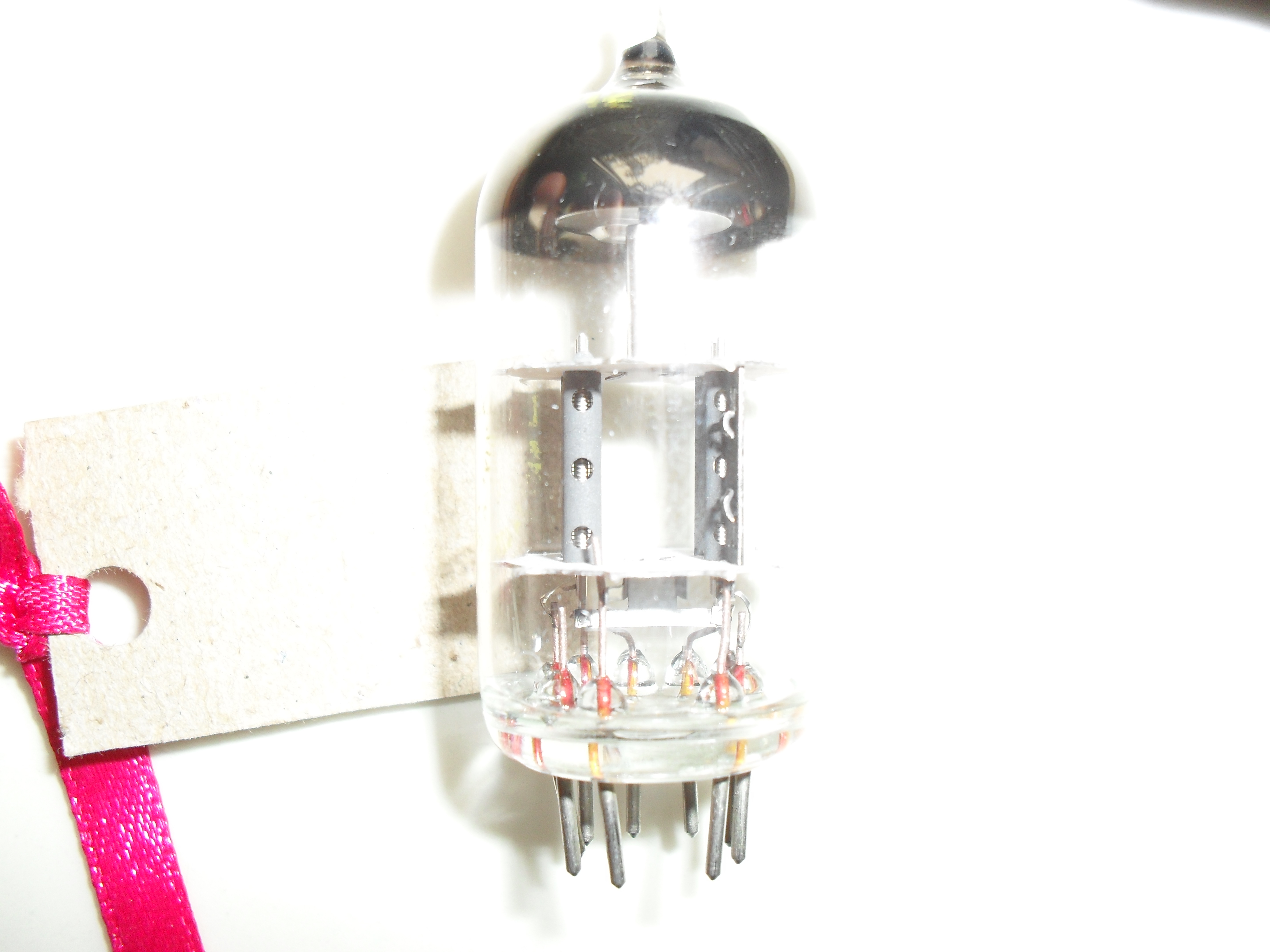

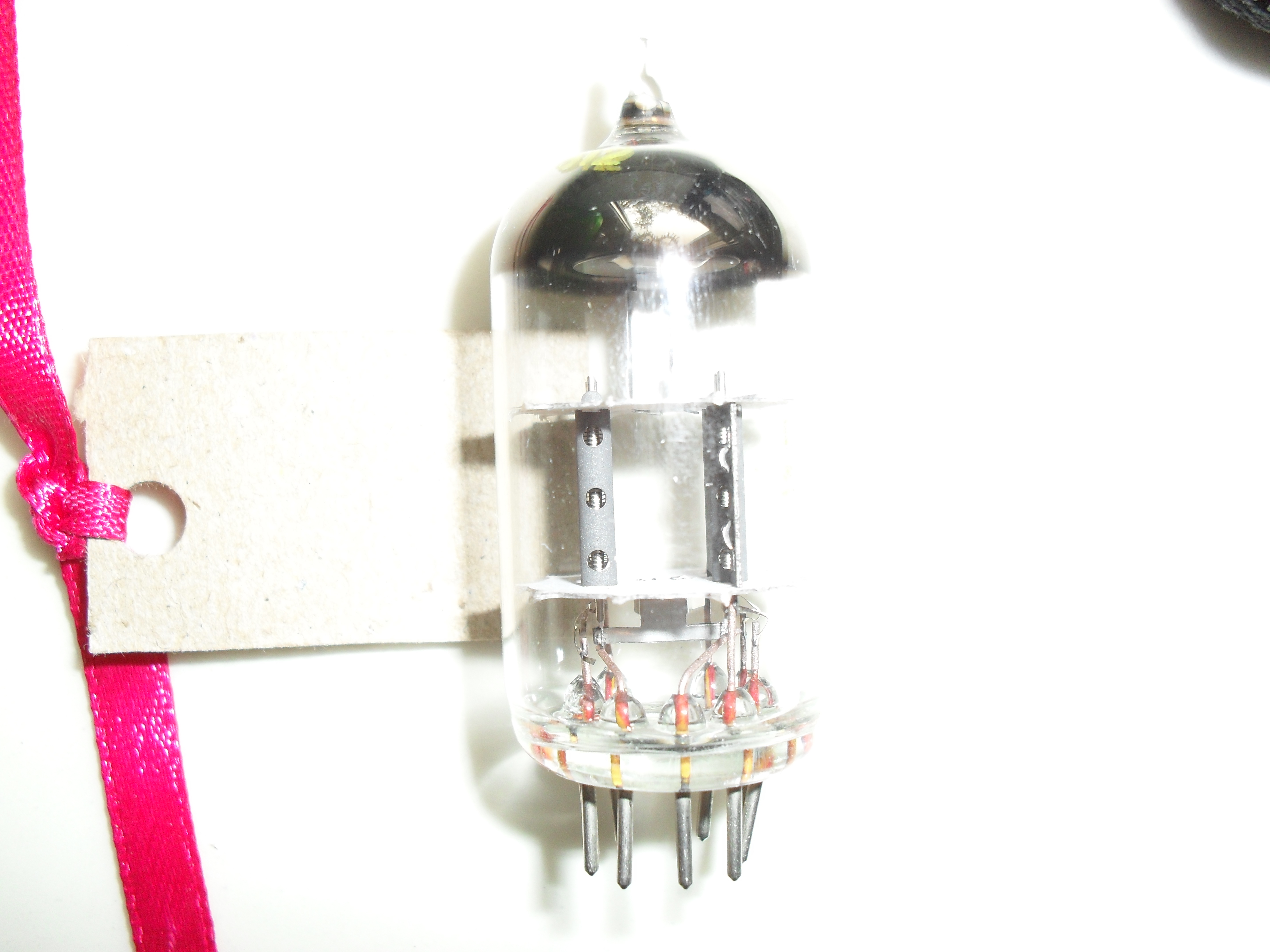

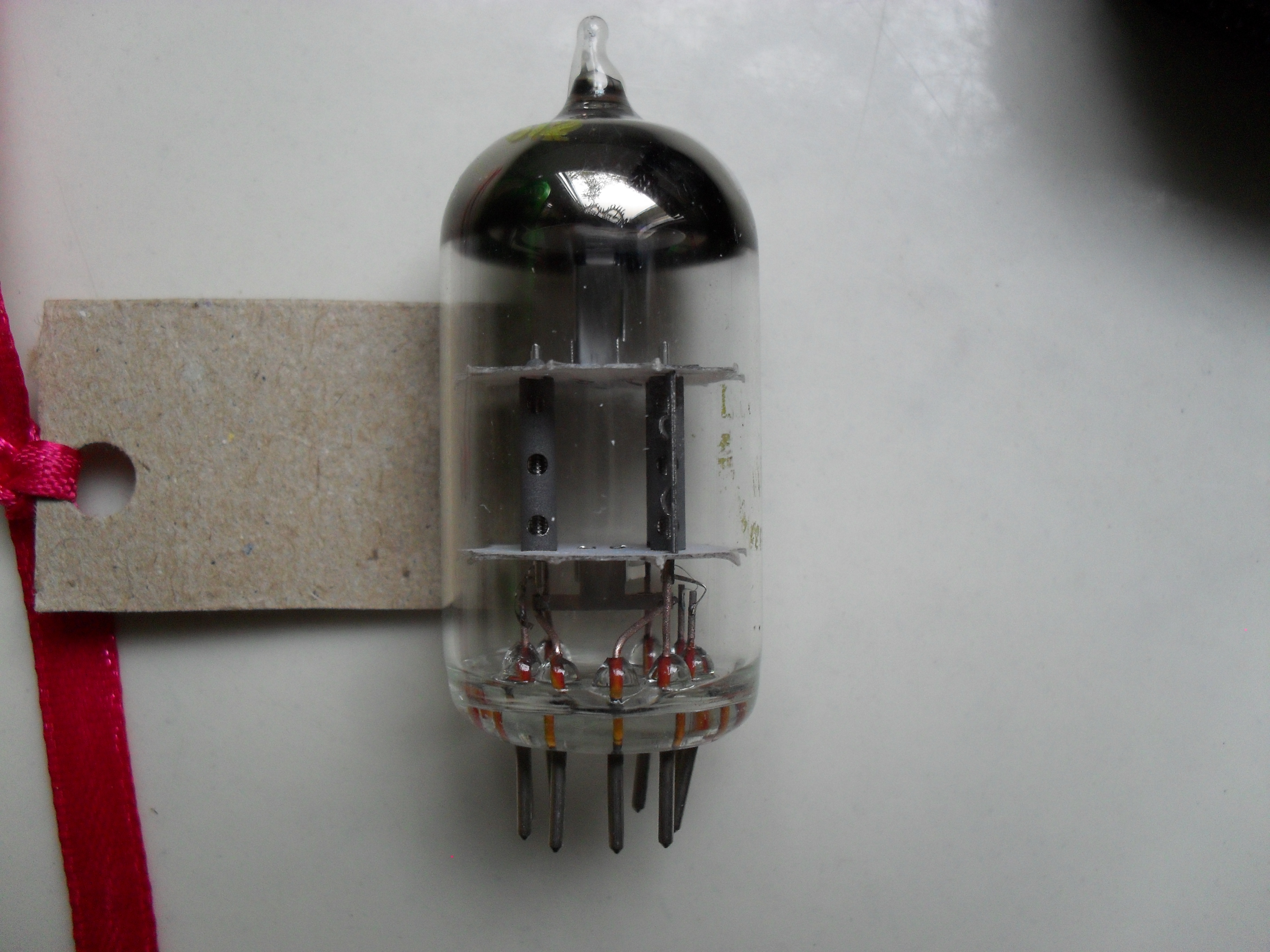

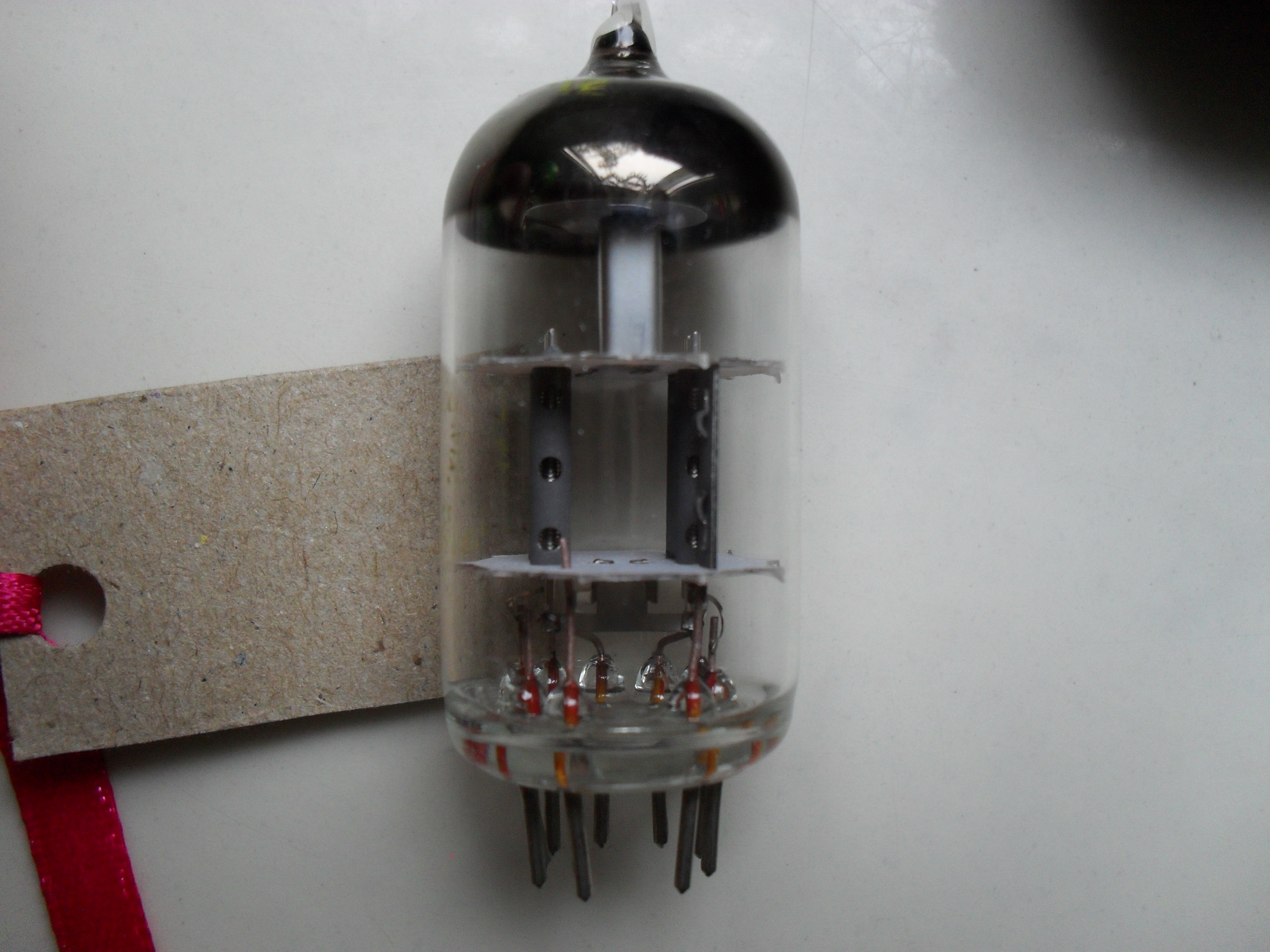

Jeszcze kilka fotek .

Google

Google Adsense

19 Sep 2011 15:05

MrCryway
Poziom 14

Joined: 10 Aug 2011
Posts: 168
Location: Jaworzno

#5 19 Sep 2011 15:25

Re: Pomóżcie w idetyfikacji Lampy

To Tesla ECC83

Google

Google Adsense

# 19 Sep 2011 15:25

pikarel
Poziom 18

Joined: 07 Feb 2003
Posts: 530
Location: CE

#6 19 Sep 2011 16:25

Re: Pomóżcie w idetyfikacji Lampy

Na drugim zdjęciu widać wyraźnie końcową cyfrę 3, więc bez problemu można zidentyfikować lampę - jest to ECC83.

D.A.R.E.K
Poziom 11

Joined: 05 Oct 2010
Posts: 71
Location: Sosnowiec

06 Oct 2011 15:29

Re: Pomóżcie w idetyfikacji Lampy

Ok to już mam rozpoznaną ECC83.

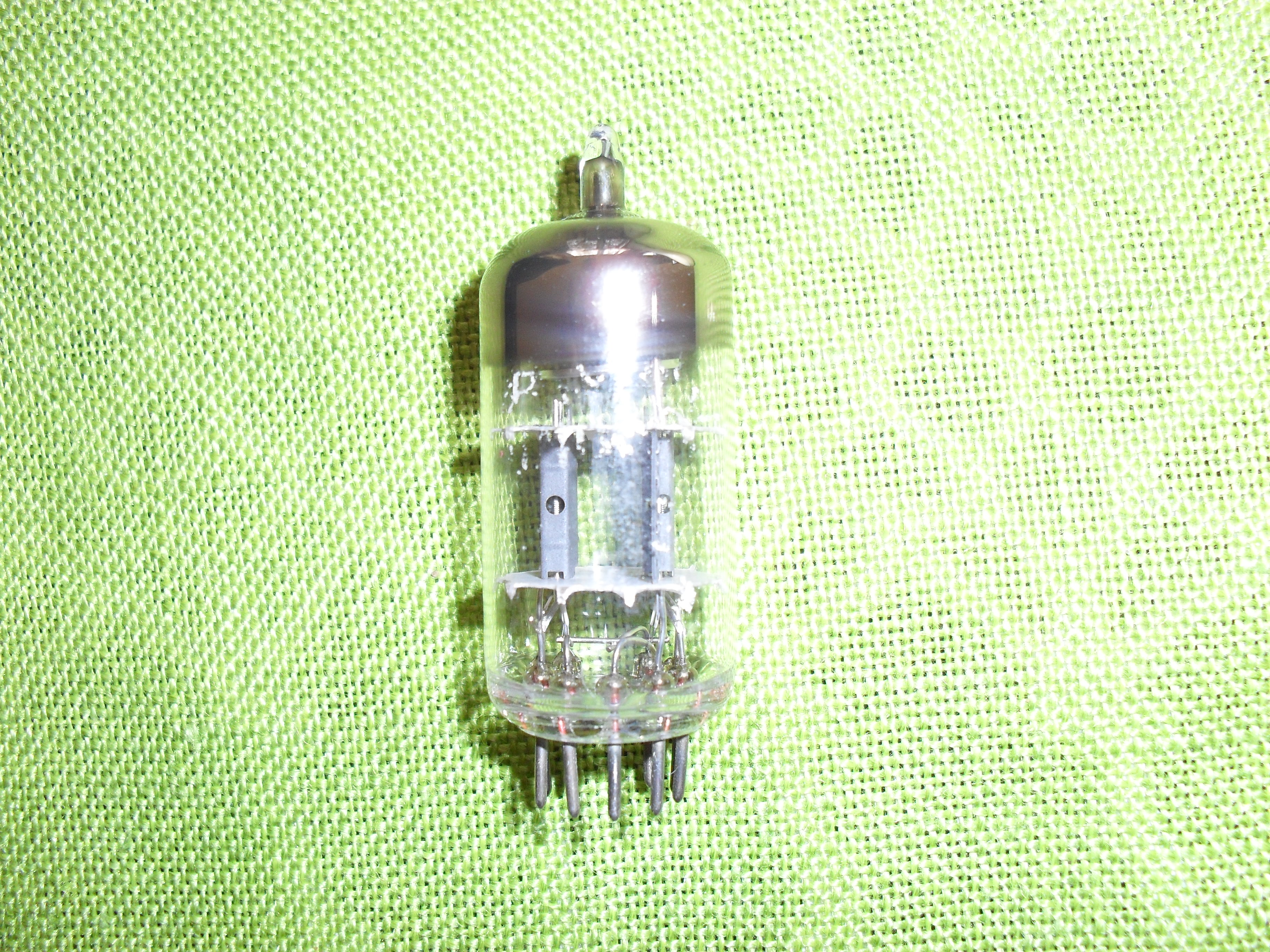

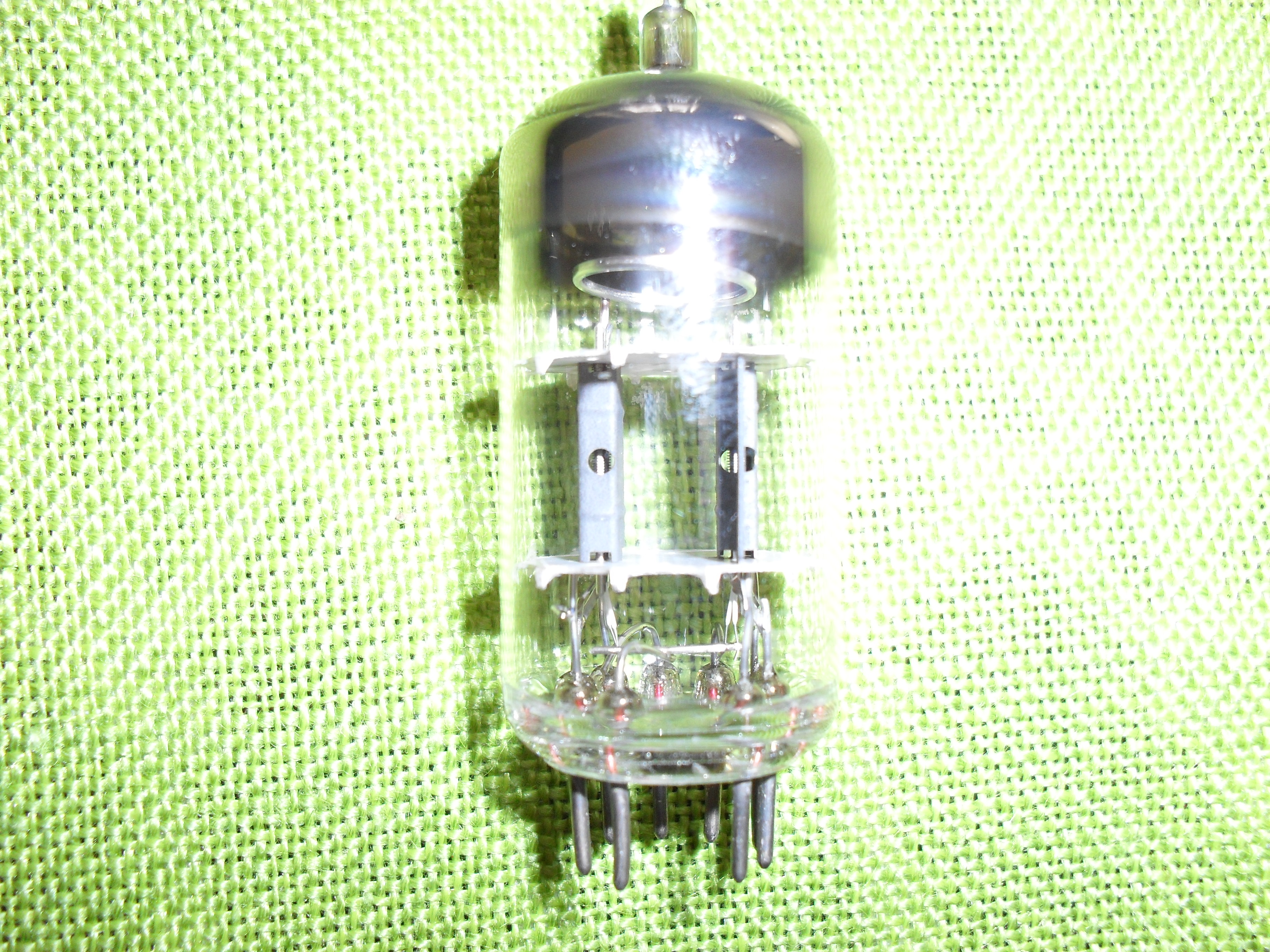

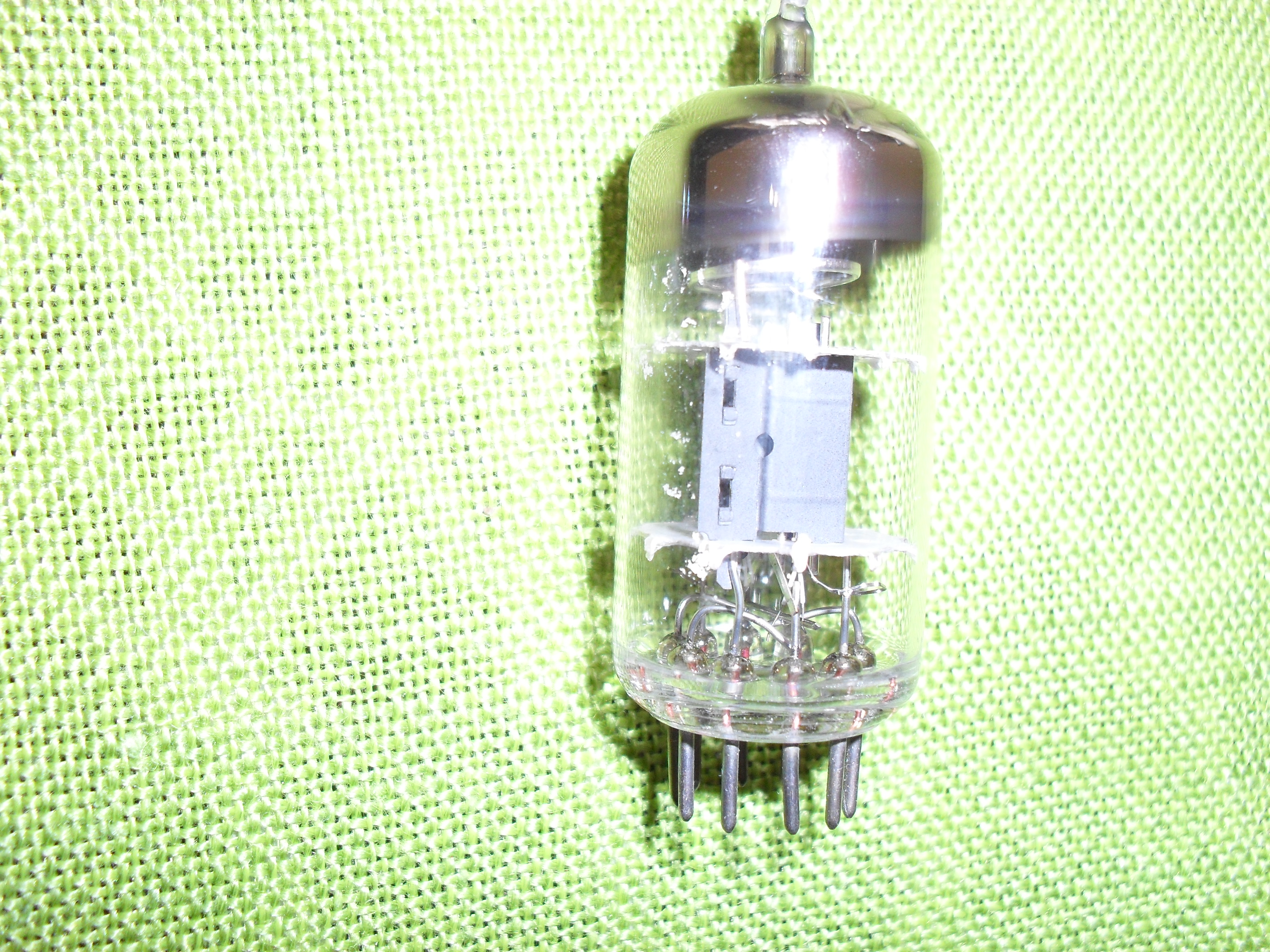

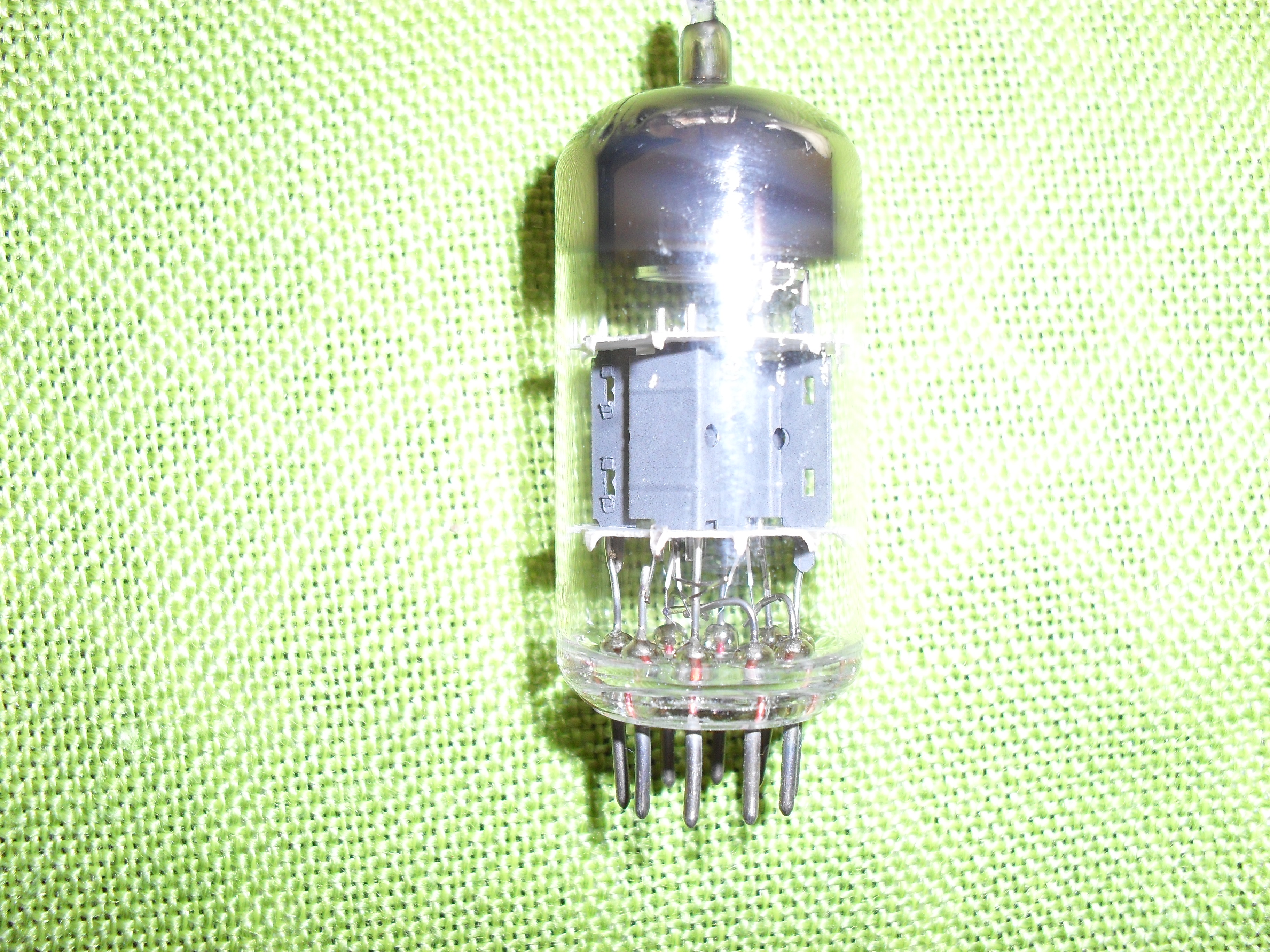

Trafiła mi się jeszcze jedna podwójna trioda ale jaka ??

Tomek Janiszewski
Poziom 18

Joined: 23 Jan 2009
Posts: 486
Location: Warszawa

#8 06 Oct 2011 21:13

Re: Pomóżcie w idetyfikacji Lampy

D.A.R.E.K wrote:

Trafiła mi się jeszcze jedna podwójna trioda ale jaka ??

Można powiedzieć o niej dokładnie to samo co i o poprzedniej. Brak ekranu międzysystemowego - a więc w pierwszym podejściu ECC81, 82 lub 83. Siatka jest tu widoczna dość wyraźnie, jest raczej gęsta i dosyć oddalona od katody, zatem jest to najpewniej ECC83. Tylko anody mają bardziej kanciasty kształt - ale to zależy od producenta.

jimmy128
Poziom 7

Joined: 07 Jan 2007
Posts: 21
Location: Bydgoszcz

#9 10 Oct 2011 20:42

Re: Pomóżcie w idetyfikacji Lampy

Witam!
wtrącę moje 3 grosze :)
Pierwsza rzeczywiście wygląda na ECC83 TESLI a druga ECC83 RFT. Ale to moje spostrzeżenia. Mam takie lampy różnych producentów i trochę różnią się wyglądem i wysokością samej lampy.

D.A.R.E.K
Poziom 11

Joined: 05 Oct 2010
Posts: 71
Location: Sosnowiec

#10

26 Nov 2011 16:47

Re: Pomóżcie w idetyfikacji Lampy

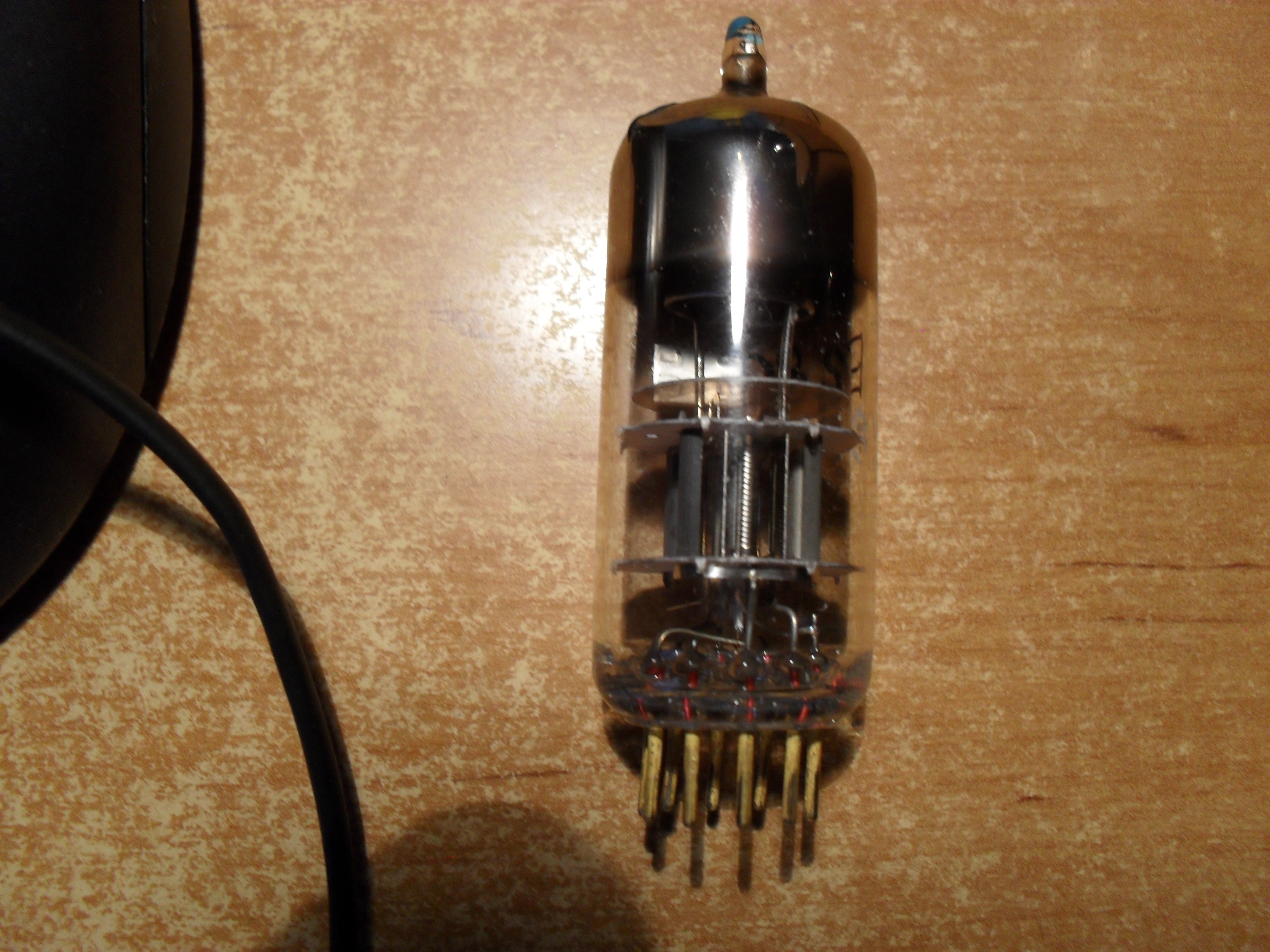

Ostatnio dostałem 2 lampy zamieszczone niżej na zdjęciach.
Na nich pisakiem ktoś napisał oznaczenie E280F.
Chciałbym sprawdzenia czy to faktycznie ta lampa?
Darek
