Jest to projekt karty dźwiękowej USB opartej na czipie PCM2902. Autor zbudował tą kartę w celu testowania przetworników a/d. Karta ta posiada wyjście oraz wejście analogowe, wyjście S / PDIF, galwanicznie odseperowane wejście, wejście optyczne, wyjście TOSLINK. Sercem karty USB jest układ PCM2902, który jest kompletnym kodekiem USB. Układ może pracować z maksymalną częstotliwością próbkowania 48 kHz. Układ zawiera: kontroler USB dla konwerterów A/D oraz D/A, 3 przyciski sterujące, kontrolę głośności, enkoder oraz dekoder S / PDIF.
Układ jest zaprojektowany w oparciu o datasheet'y układów. Dla lepszej jakości wyjście analogowe używa zewnętrznego regulatora napięcia IC2. Wszystkie napięcia zasilające są zblokowane kondensatorami 1uF. Układ jest również podłączony do optycznego nadajnika/odbiornika TOTX173 TORX173. Wyjście S / PDIF jest zbudowane w oparciu o transmiter RS422 IC4.
Nie ma konieczności używania specjalnych sterowników, autor wypróbował pełną funkcjonalność układu pod systemami Linux, Windows XP, Windows 7 - na sterownikach systemowych.

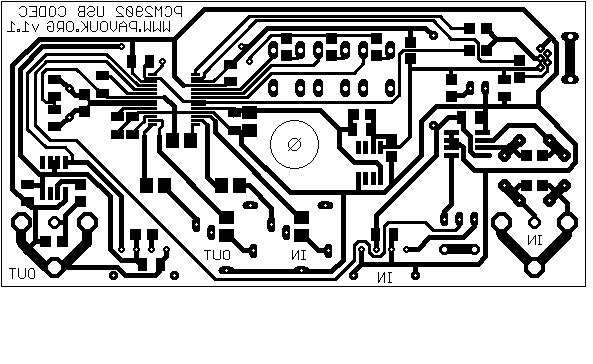

Płytka PCB została zaprojektowana jako jednostronna z dwoma zworkami. Pozwala to na proste jej wykonanie w amatorskich warunkach. Użyte elementy smd są rozmiaru 1206

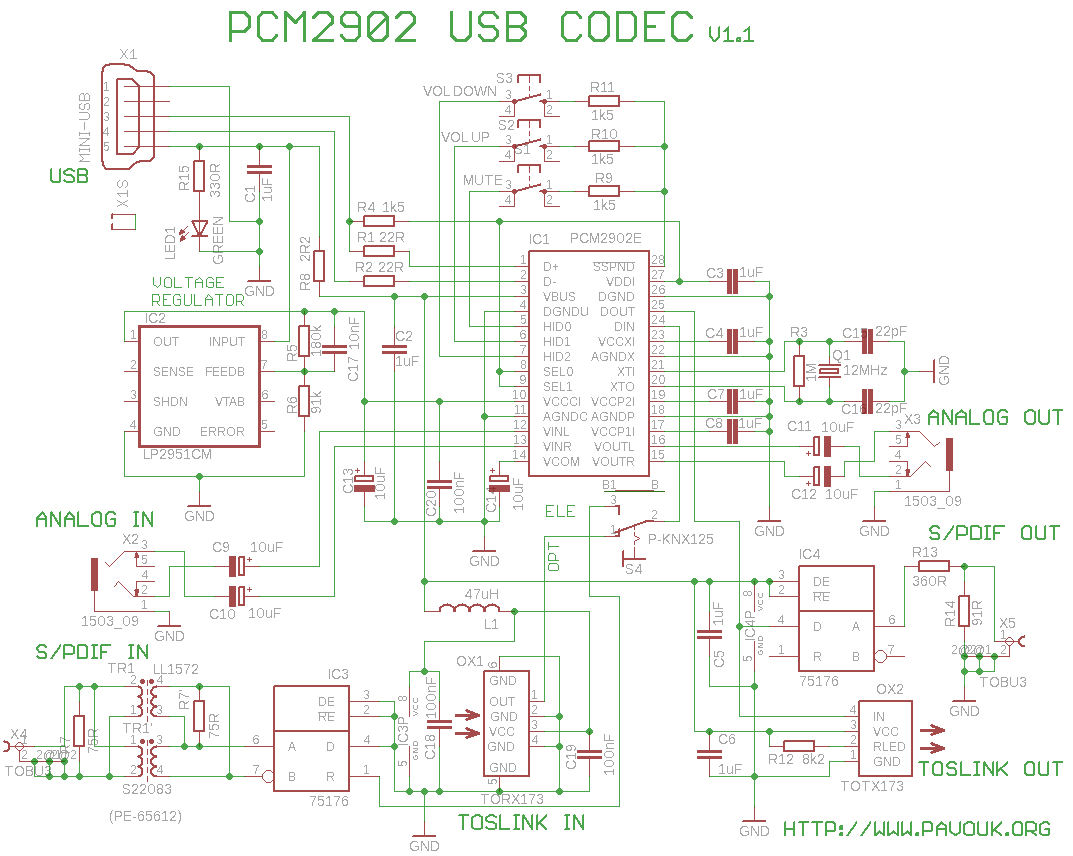

Schemat:
źródło: http://electronics-diy.com/usb-sound-card-pcm2902.php
|
|
