LM2576 z regulowanym ograniczeniem pradowym


Witam,

Chcialbym zbudowac zasilacz z ograniczeniem pradowym o dobrej sprawnosci.
Znalazlem taki chemat:

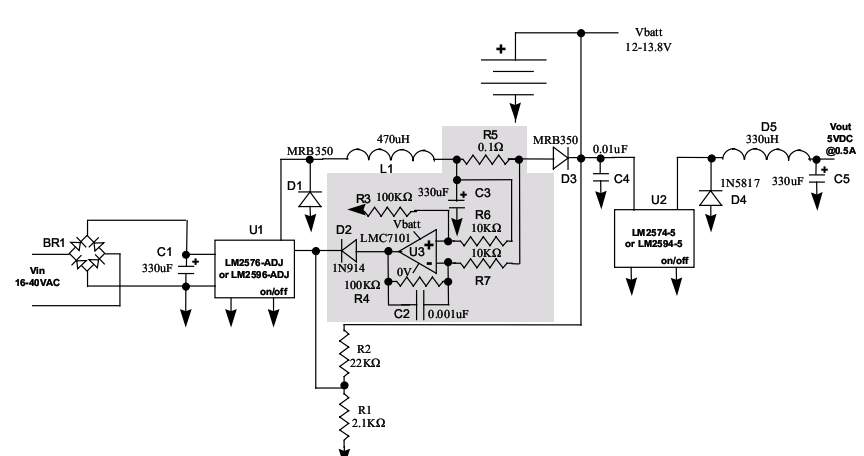

LM2576 z regulowanym ograniczeniem pradowym

Ciekawi mnie czy uklad bedzie dzialal przy zasilaniu oamp przy nap +6v/minus do masy?
Czy bedzie potrzebowal symetrycznego zasilania?
I czy wedlug Was, pomiar nap. dla LM nie powinien byc zaraz za cewka L1?

PS
Back to top

Google

Google Adsense


Post# Post from the author of the topic 26 Sep 2011 23:13





Back to top

Father
Poziom 19
Poziom 19


Joined: 10 Feb 2003
Posts: 623
Location: Wrocław

Post#2 27 Sep 2011 09:42

Re: LM2576 z regulowanym ograniczeniem pradowym


sunpetro wrote:
1. Ciekawi mnie czy uklad bedzie dzialal przy zasilaniu oamp przy nap +6v/minus do masy?
2. I czy wedlug Was, pomiar nap. dla LM nie powinien byc zaraz za cewka L1?


Ad. 1. Tak, jeśli zastosujemy opamp, który pracuje przy pojedynczym zasilaniu.
Ad. 2. Nie, ponieważ na wyjściu zasilacza byłoby niższe napięcie spowodowane spadkiem napięcia na rezystorze pomiarowym i diodzie.
