Co to za układy na zdjęciu?

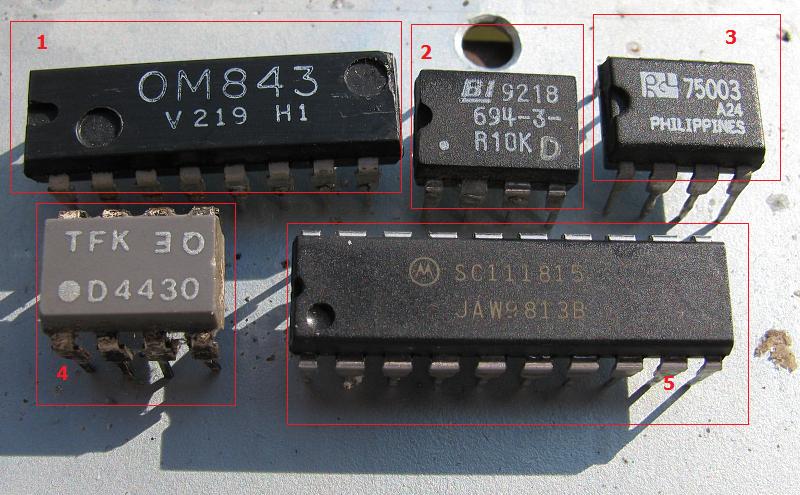

Wygrzebałem kilka układów, których nie potrafię zidentyfikować.
Wydaje się, że mają inne oznaczenia niż te umieszczone na obudowie, albo to jakieś rodzynki, bo datasheet do żadnego z nich nie znalazłem, co to może być:
Co to za układy na zdjęciu?
Back to top

Google

Google Adsense
Post# Post from the author of the topic 27 Sep 2011 12:55



Back to top

music
Poziom 20
Poziom 20


Joined: 18 Jun 2003
Posts: 1092
Location: Wrocław
Post#2 27 Sep 2011 13:09helpful post - solution

Re: Co to za układy na zdjęciu?
Układ OM843 pracował w zabytkowym telefonie działającym w systemie NMT450 PHILIPS AP4111.
Szczątki schematu tu:

http://www.kotinet.com/oh8jep/ap4111/4111_tx_vco.gif
D4430 to prawdopodobnie układ TDA4430. W sieci niewiele. Może jakiś spec od RTV się wypowie co to jest.
Back to top

Google

Google Adsense
Post# 27 Sep 2011 13:09helpful post - solution



Back to top

eurotips
Poziom 19
Poziom 19


Joined: 20 Dec 2006
Posts: 769
Post#3 Post from the author of the topic 27 Sep 2011 13:20

Re: Co to za układy na zdjęciu?
Dzięki, widziałem ten rysunek ale nie dostrzegłem tam tego układu.
SC Motoroli też pochodzi z telefonu, znalazłem w międzyczasie.
Pozostało 3 układy do identyfikacji.
Back to top

Google

Google Adsense
Post# Post from the author of the topic 27 Sep 2011 13:20



Back to top

music
Poziom 20
Poziom 20


Joined: 18 Jun 2003
Posts: 1092
Location: Wrocław
Post#4 27 Sep 2011 13:24

Re: Co to za układy na zdjęciu?
Masz następny:

694-3 siatka rezystorów

http://www.bitechnologies.com/pdfs/690.pdf
Back to top

WojtasJD
Poziom 25
Poziom 25


Joined: 29 Dec 2001
Posts: 8523
Post#5 28 Sep 2011 02:37helpful post - solution

Re: Co to za układy na zdjęciu?
3. TK75003D - PWM controller (Toko)
Back to top

Google

Google Adsense
Post# 28 Sep 2011 02:37helpful post - solution



Back to top

eurotips
Poziom 19
Poziom 19


Joined: 20 Dec 2006
Posts: 769
Post#6 Post from the author of the topic 20 Oct 2011 10:02

Re: Co to za układy na zdjęciu?
W sumie tylko ten D4430 został do rozszyfrowania,
reszta załatwiona, dzięki za pomoc.
