 27 Oct 2011 17:57 Zakłócenia w przedwzmacniaczu gitarowym. |
|
|
|
Witam.

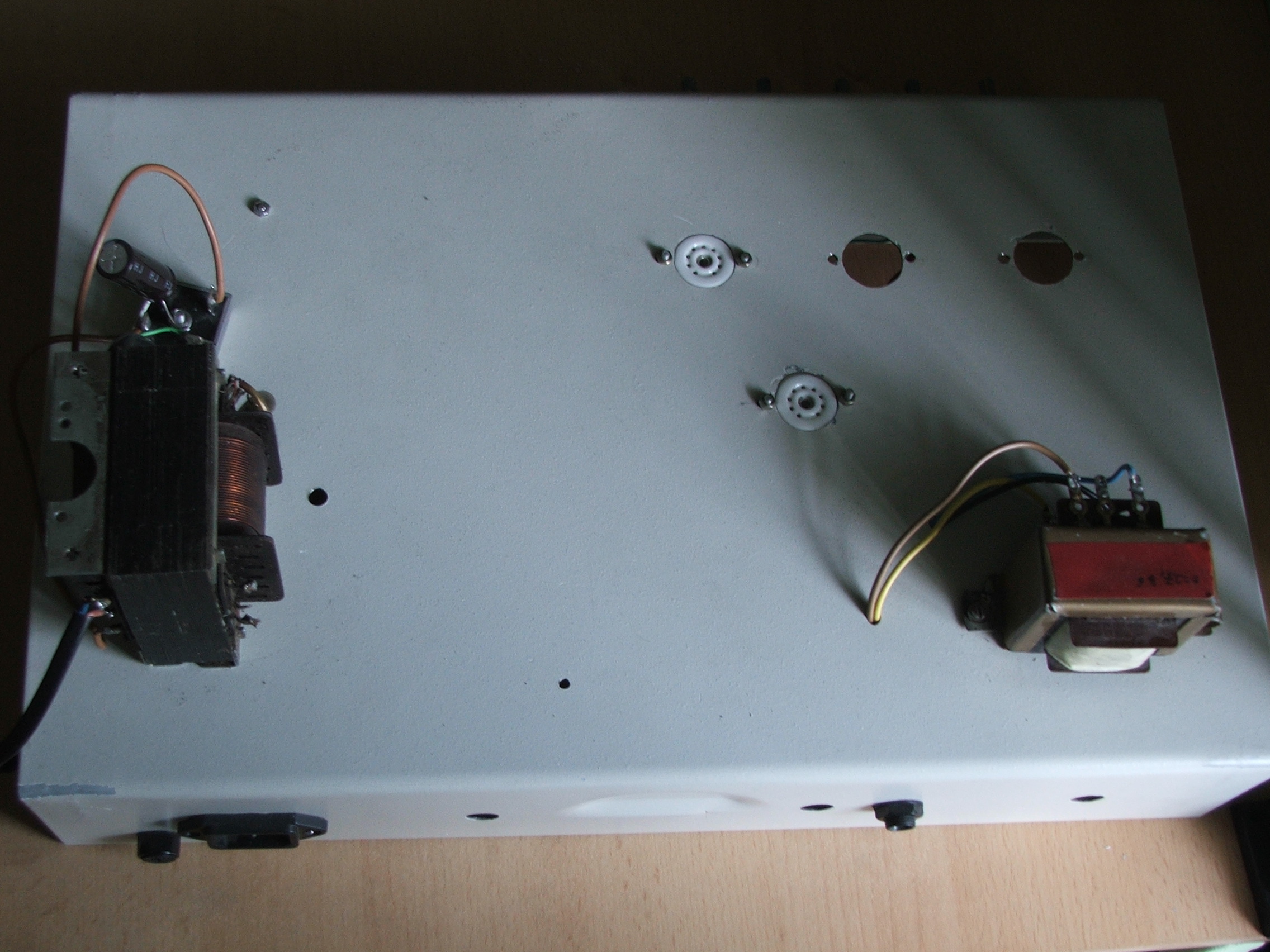

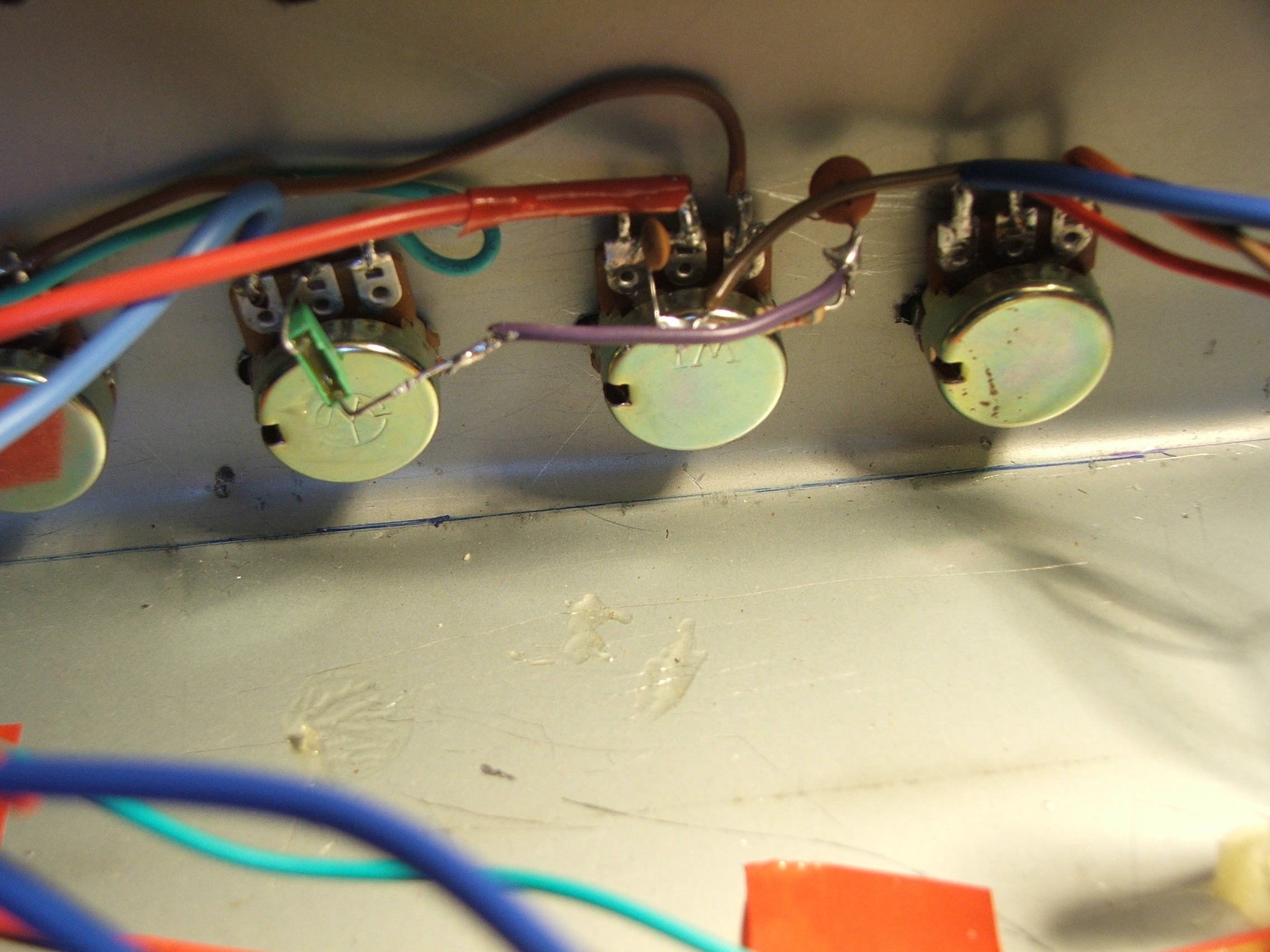

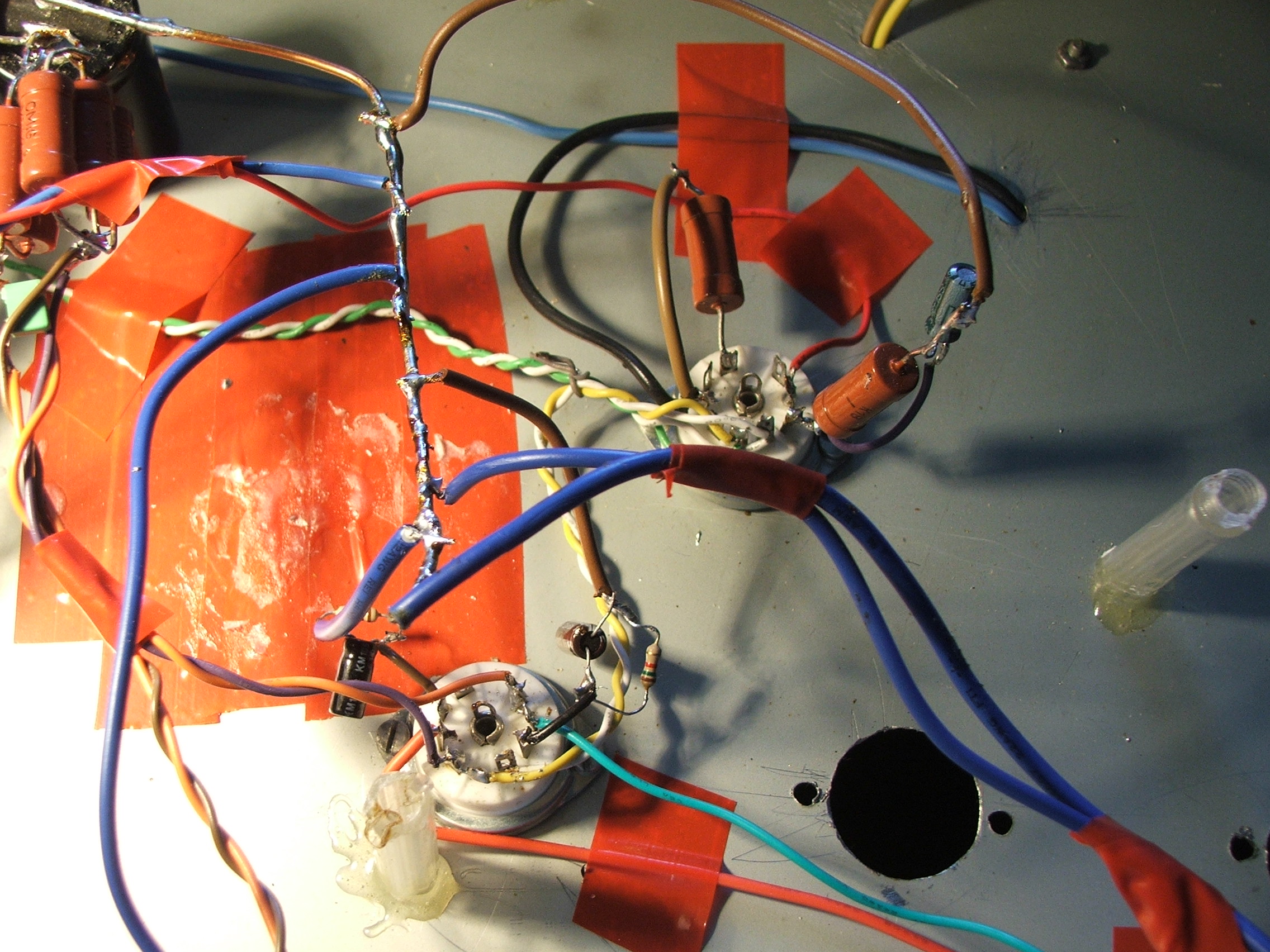

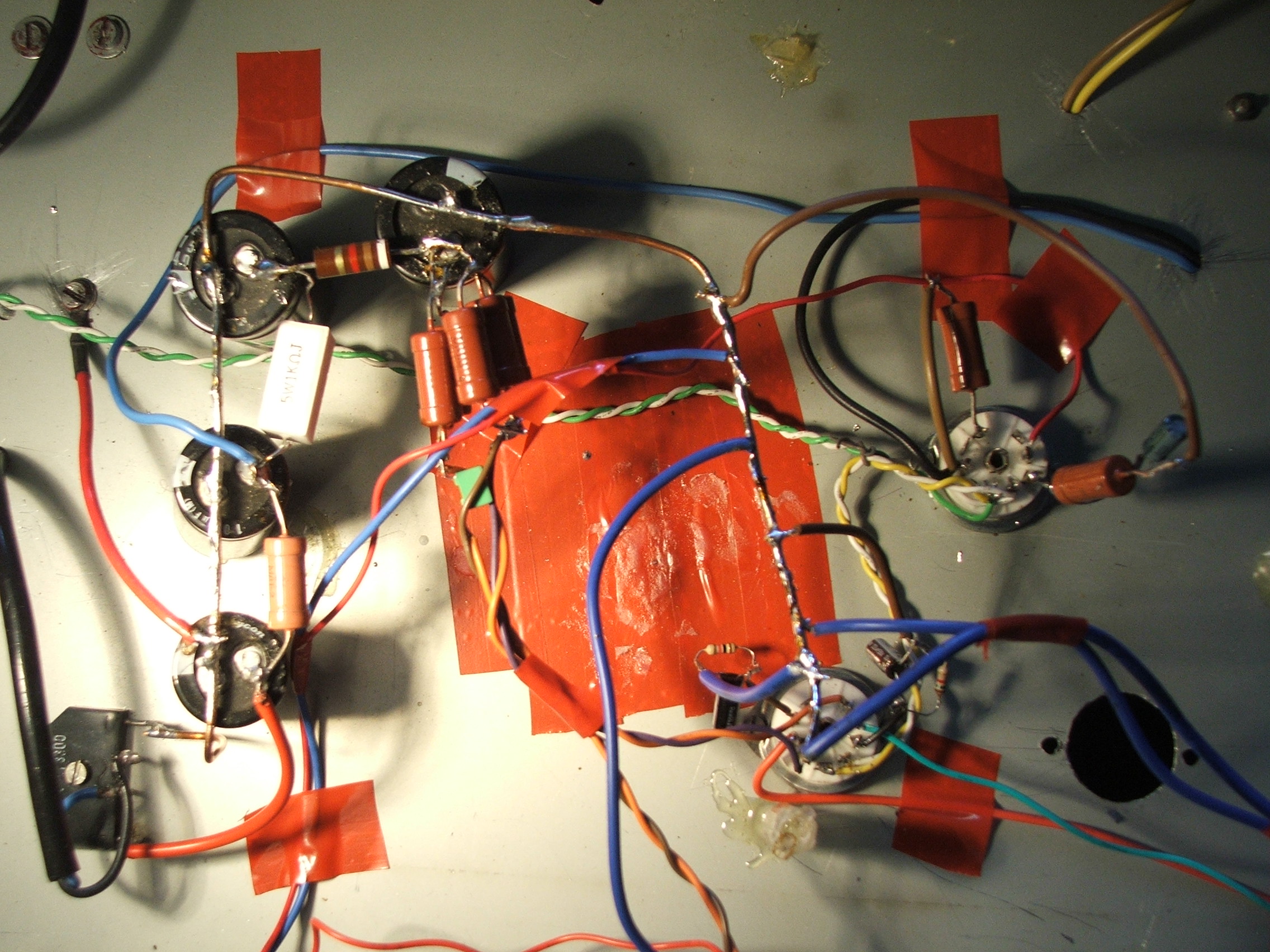

Jestem w trakcie budowania wzmacniacza gitarowego 5W. Problem tkwi w tym, że nie potrafię usunąć brumu z przedwzmacniacza. Zrobiłem żarzenie napięciem stałym i ekranowałem kable sygnałowe, ale nic to nie dało. Mam prośbę aby ktoś bardziej doświadczony w technice lampowej zobaczył zdjęcia i zasugerował potencjalną przyczynę zakłóceń. Do testów zamontowany tylko kanał czysty, ale w przesterowanym występowały podobne nieczystości. Lampa w przedwzmacniaczu to 6N2P w końcówce 6P14P.
Z góry dzięki i pozdrawiam.

|
|
| Back to top |
|
 |
Google
|
| #
27 Oct 2011 17:57 |
|
|
|
|
|
| Back to top |
|
|
Futrzaczek
Poziom 24
Joined: 18 Mar 2006
Posts: 4948
Location: Piotrków Tryb. / Warszawa
|
#2
27 Oct 2011 18:35 Re: Zakłócenia w przedwzmacniaczu gitarowym. |
|
|
|

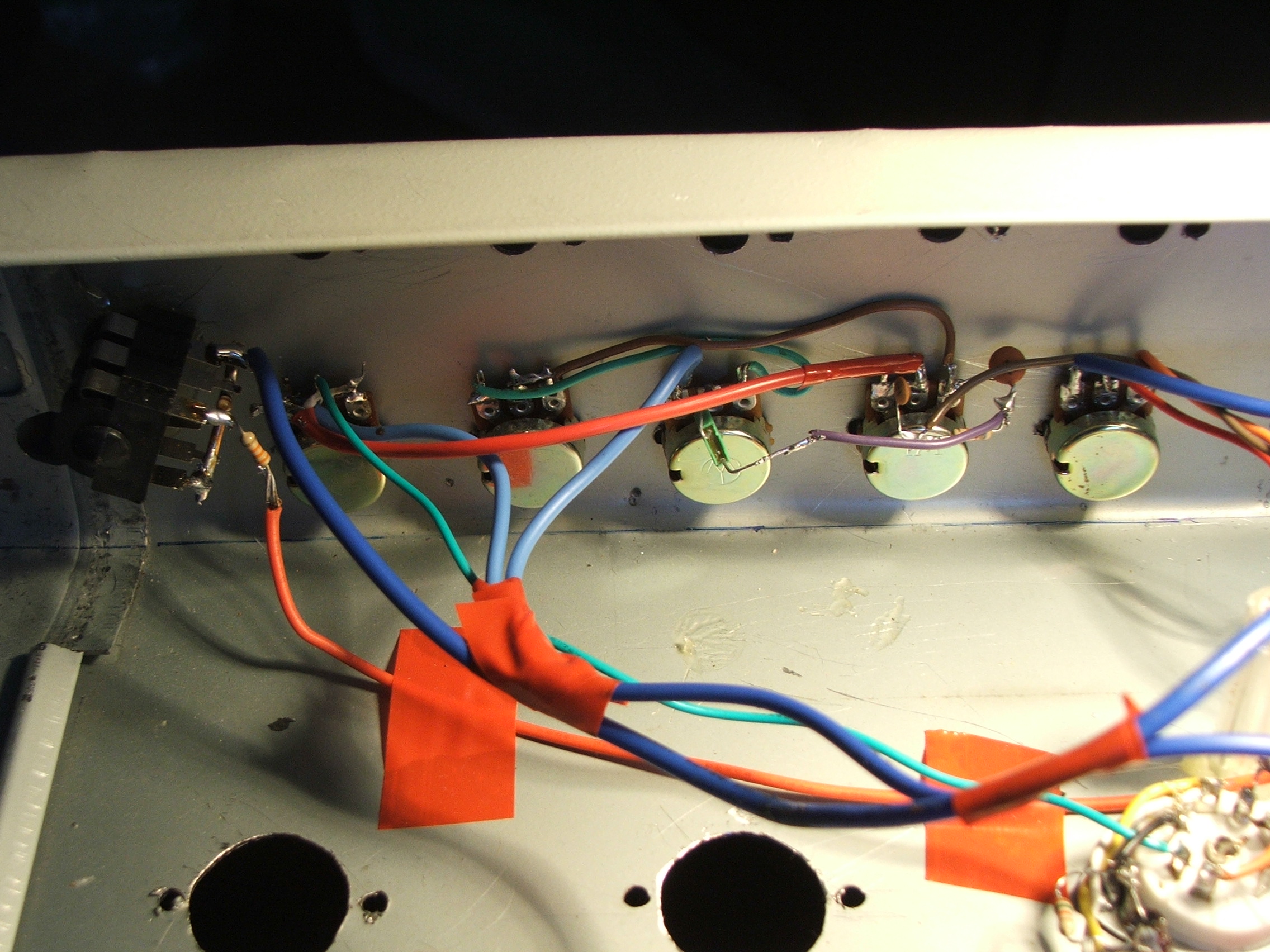

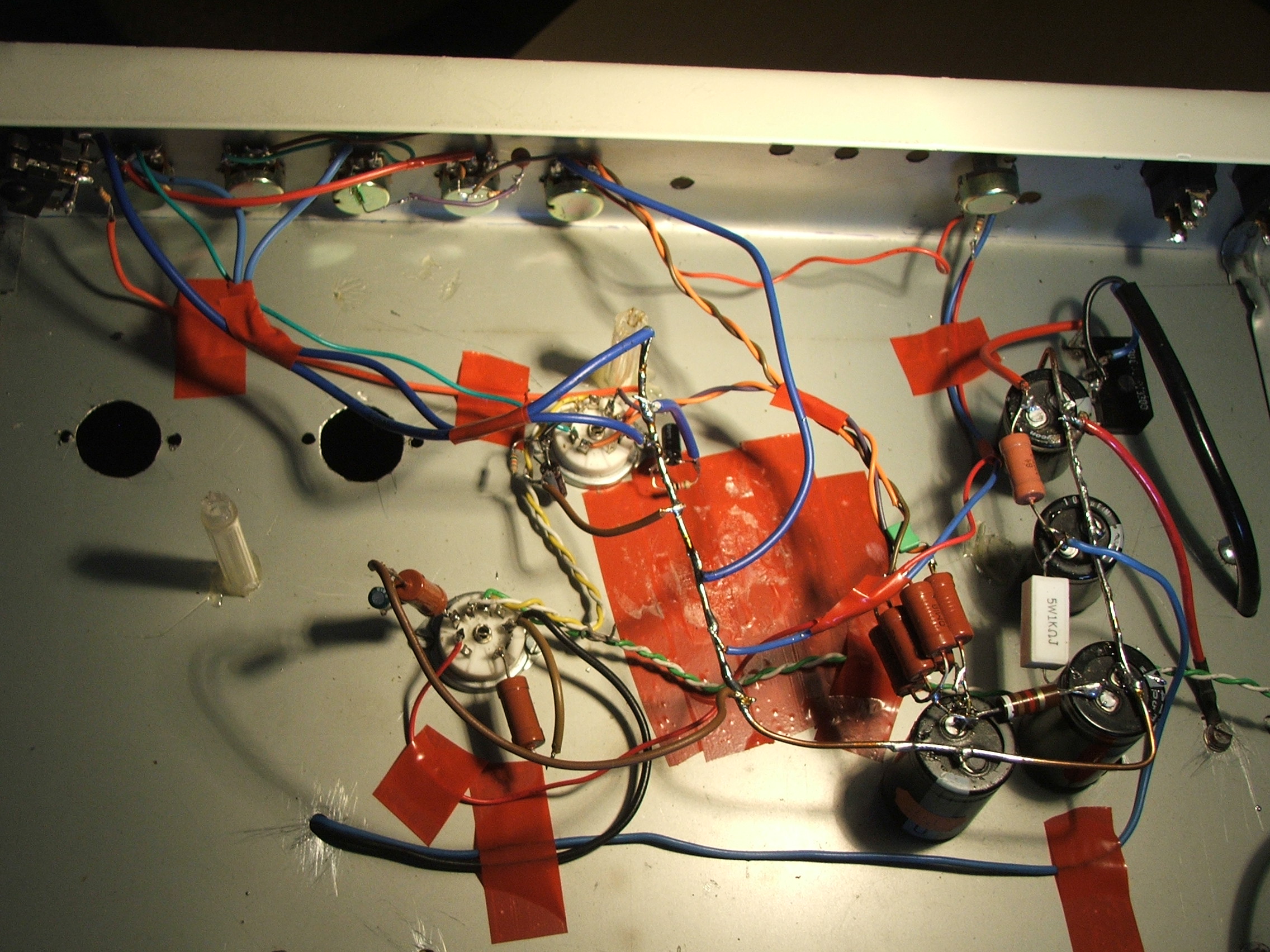

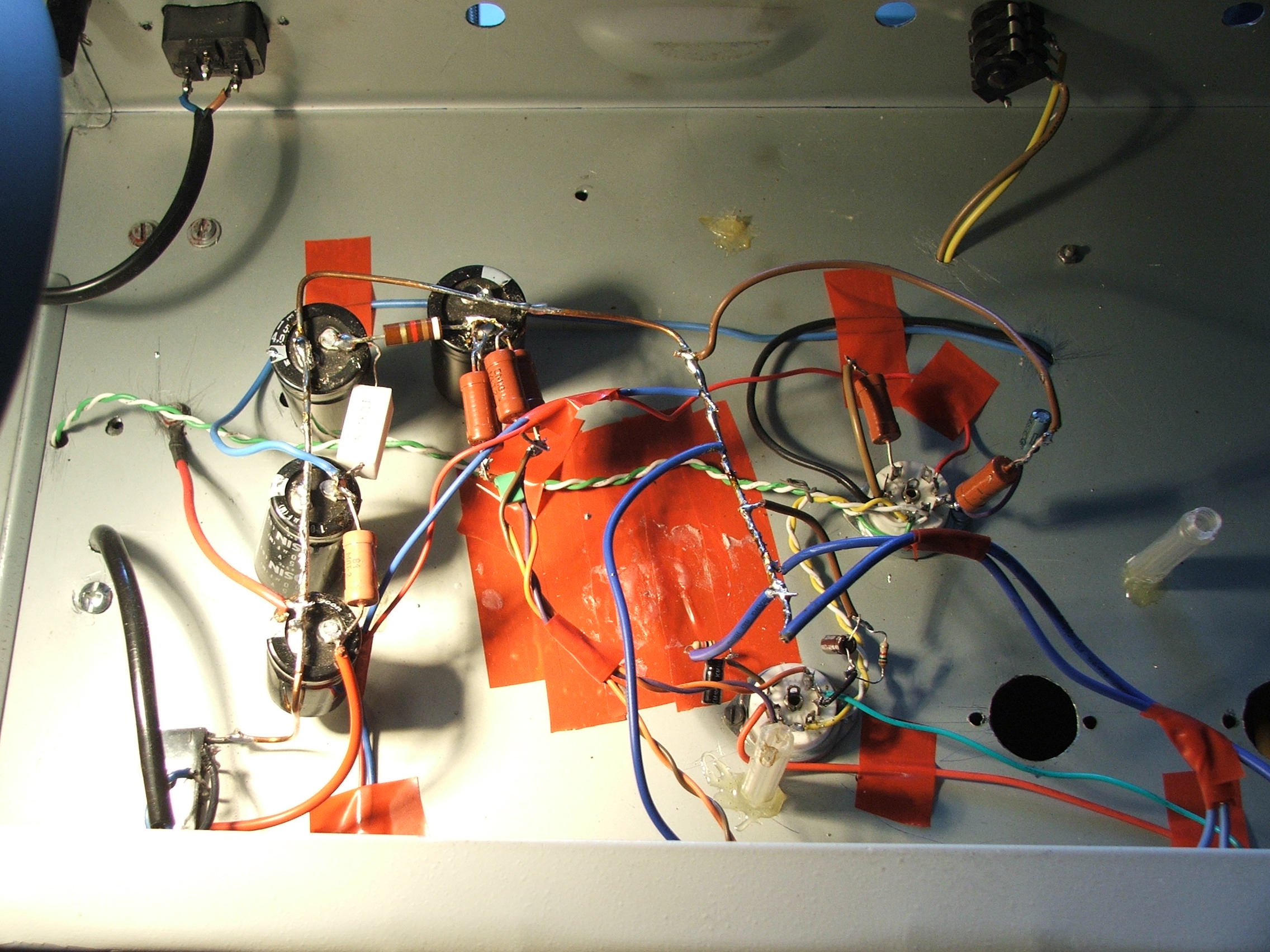

Kpisz czy o drogę pytasz? Ta plątanina kabli nie ma prawa działać poprawnie.
Zobacz, jak bardziej doświadczeni budują wzmacniacze - np. galeria FonAr.
|
|
| Back to top |
|
|
painlust
Poziom 23
Joined: 15 Jun 2006
Posts: 3251
Location: Łowicz
|
#3
28 Oct 2011 08:31 Re: Zakłócenia w przedwzmacniaczu gitarowym. |
|
|
|
Taka fizyczna postać może być powodem wszelkiego rodzaju problemów z brumem. gdzie niby są te ekranowane kable. jakoś nie mogę ich namierzyć. Co robi antyparazyt przy wejściu? Znasz kolego funkcję antyparazytu?
|
|
| Back to top |
|
|
Google
|
| #
28 Oct 2011 08:31 |
|
|
|
|
|
| Back to top |
|
|
SzymonRDX
Poziom 4
Joined: 08 Nov 2010
Posts: 10
Location: Kalisz
|
#4
03 Nov 2011 22:17 Re: Zakłócenia w przedwzmacniaczu gitarowym. |
|
|
|

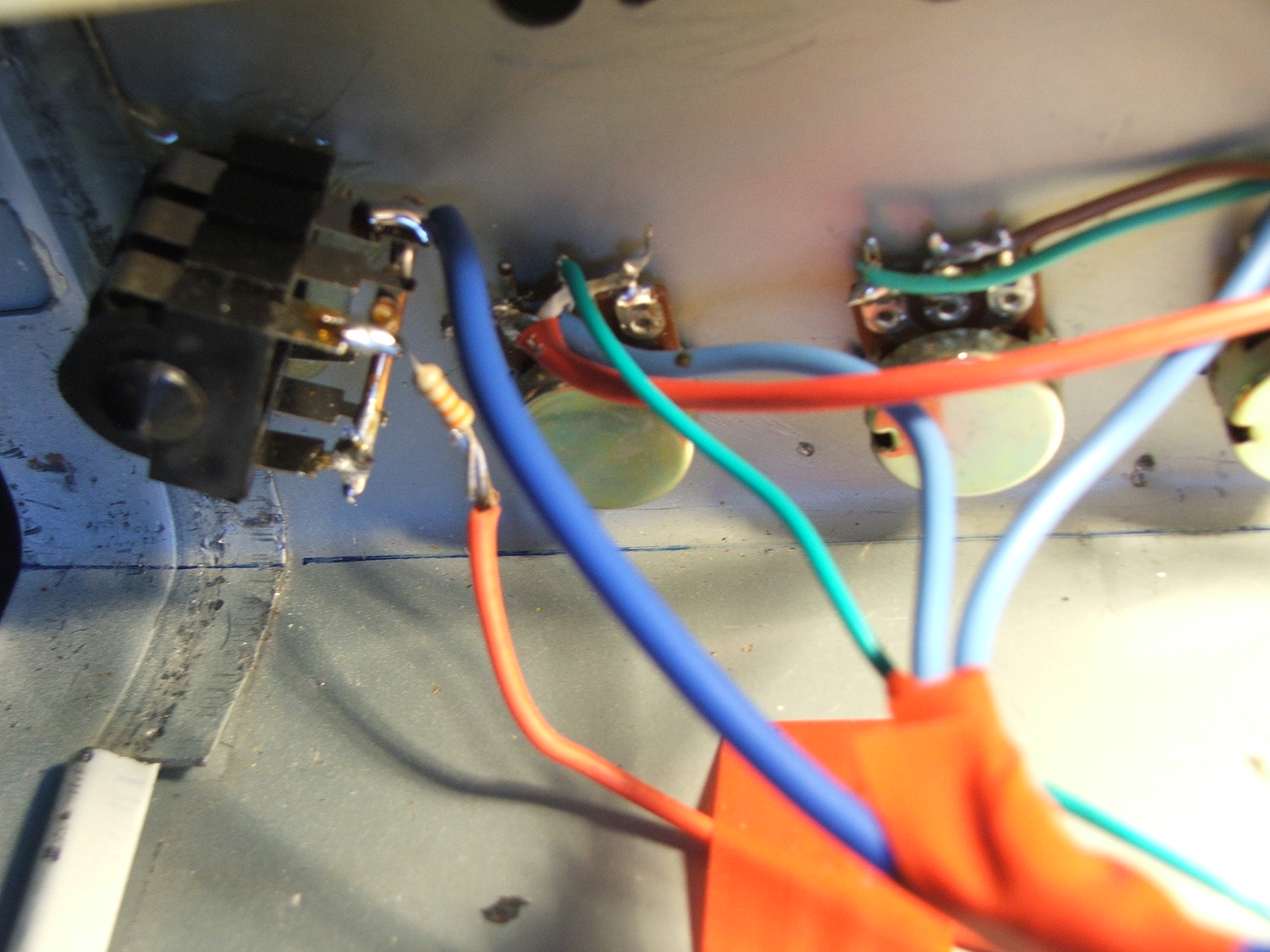

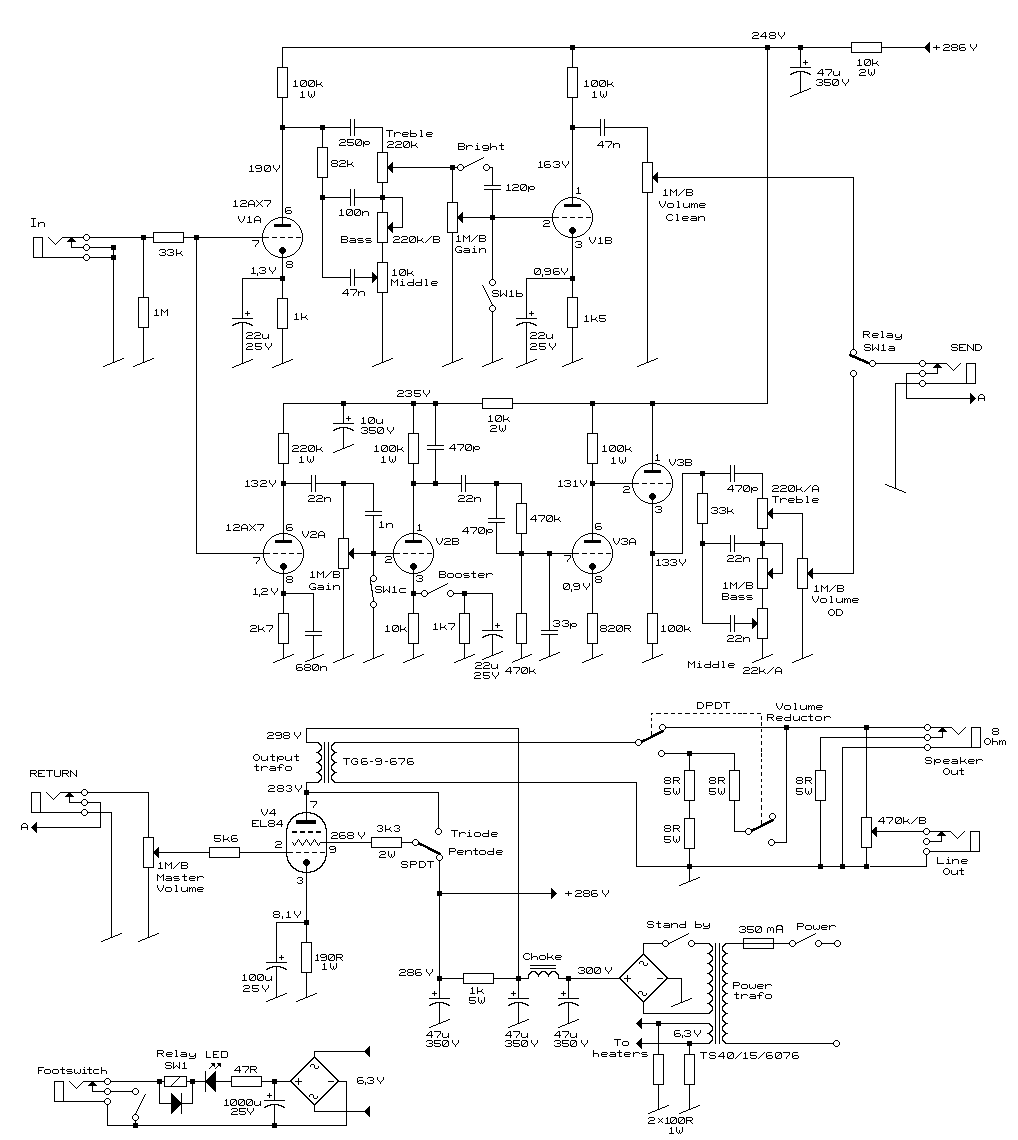

Antyparazyt ma, według moich informacji zapobiegać wzbudzeniu wzmacniacza. Tak było na schemacie, więc go zamontowałem. Chyba, że chodzi o umiejscowienie rezystora przy gnieździe wejściowym?
|
|
| Back to top |
|
|
Lukasz10000
Poziom 2
Joined: 24 Aug 2011
Posts: 3
Location: Choszczów
|
#5
03 Nov 2011 22:41 Re: Zakłócenia w przedwzmacniaczu gitarowym. |
|
|
|
Może uziemienie by pomogło
|
|
| Back to top |
|
|
Google
|
| #
03 Nov 2011 22:41 |
|
|
|
|
|
| Back to top |
|
|
painlust
Poziom 23
Joined: 15 Jun 2006
Posts: 3251
Location: Łowicz
|
#6
04 Nov 2011 08:15 Re: Zakłócenia w przedwzmacniaczu gitarowym. |
|
|
|
| SzymonRDX wrote: |
| Antyparazyt ma, według moich informacji zapobiegać wzbudzeniu wzmacniacza. Tak było na schemacie, więc go zamontowałem. Chyba, że chodzi o umiejscowienie rezystora przy gnieździe wejściowym? |
Antyparazyt spełnia swoje zadanie tylko w przypadku umiejscowienia go najbliżej siatki lampy, a wiec bezpośrednio na podstawce. Gdzie masz kolego ekran od wejścia do pierwszej lampy?
|
|
| Back to top |
|
|
jdubowski
Poziom 24
Joined: 16 May 2003
Posts: 5451
Location: Bytom, Górny Śląsk
|
#7
04 Nov 2011 14:16 Re: Zakłócenia w przedwzmacniaczu gitarowym. |
|
|
|
| SzymonRDX wrote: |
| Problem tkwi w tym, że nie potrafię usunąć brumu z przedwzmacniacza. |
Tak jak koledzy pisali montaz jest partacki z braku łaczówek, przewody przyklejone taśmą odpadną w przyszłym miesiącu, elektrolity radzę do chassiss na płask i mocować obejmami lub choć poliamidowymi spinkami.
Co do meritum (brumienia):
- brak ekranu na przewodzie od wejścia do siatki pierwszej lampy

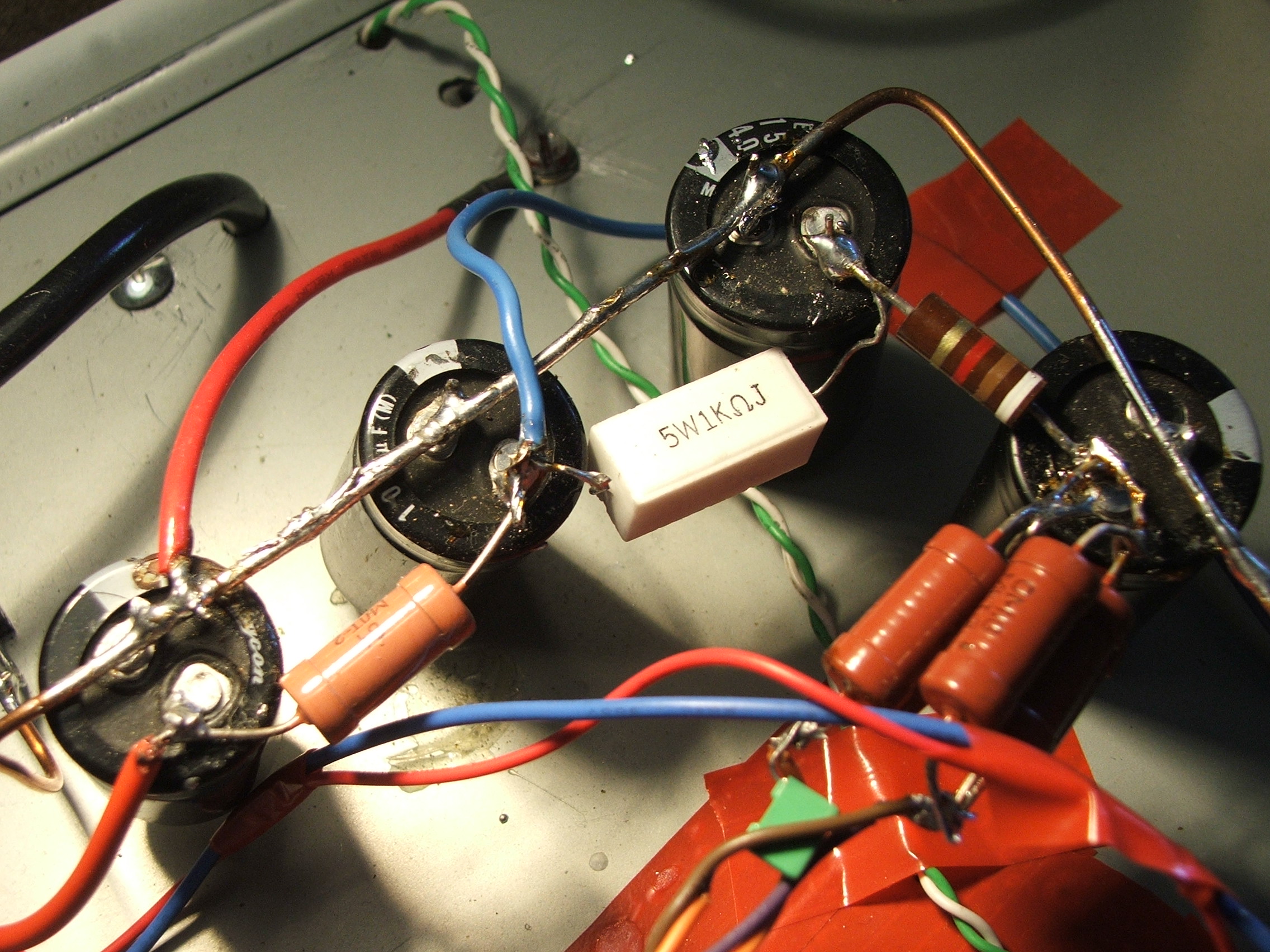

- rezystory anodowe z dala od lamp wiszą na ostatnim elektrolicie, przewody od tych rezystorów do anod bez ekranu
- lampa bez kubka ekranującego
Inne potencjalne przyczyny:
- brak połączenia obwodu żarzenia z masą
- pętla masy (chassiss połączone z układem w więcej niż jednym miejscu
- elektrolity i reszta zasilacza za blisko przedwzmacniacza.
|
|
| Back to top |
|
|
SzymonRDX
Poziom 4
Joined: 08 Nov 2010
Posts: 10
Location: Kalisz
|
#8
07 Nov 2011 15:14 Re: Zakłócenia w przedwzmacniaczu gitarowym. |
|
|
|
Przewody przykleiłem taśmą tylko tak prowizorycznie do zdjęcia. Przyczyną zakłóceń było umiejscowienie antyparazytu, poprawiłem i wszystko działa. Dzięki za pomoc.
Pozdrawiam.
|
|
