 13 Nov 2011 03:52 Rezonans w pspice, przedstawienie na wykresie |
|
|
|
Witam!

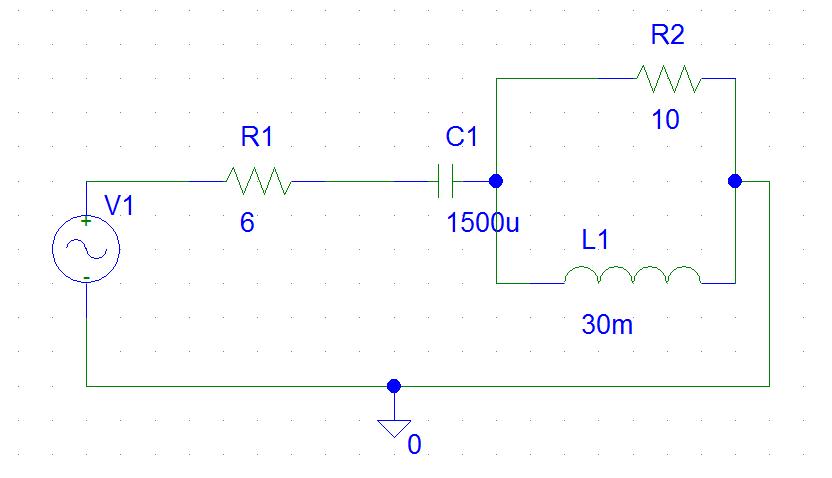

Chciałbym przedstawić rezonans na wykresie niestety nie wiem co powinien on zawierać dla układu w załączniku. Z obliczeń wychodzi frez to 26.54 Hz. Wiem, że zobrazuje to analiza "transient" w której zadałem zakres zawierający tą częstotliwość.
Problemem jest "add trace", co w tym miejscu należy umieścić ?
|
|
| Back to top |
|
 |
Google
|
| #
13 Nov 2011 03:52 |
|
|
|
|
|
| Back to top |
|
|
stefanisko
Poziom 16
Joined: 03 Nov 2009
Posts: 309
Location: poznań
|
#2
13 Nov 2011 11:21 Re: Rezonans w pspice, przedstawienie na wykresie |
|
|
|
W transient nie zobaczysz wykresu rezonansu, ponieważ na osi poziomej będzie czas a nie częstotliwość. Musisz użyć funkcji AC Sweep, no i oczywiście w układ (między R1 a C1) wstawić marker (Voltage level Marker). Powodzenia
|
|
| Back to top |
|
|
Google
|
| #
13 Nov 2011 11:21 |
|
|
|
|
|
| Back to top |
|
|
daw19.19
Poziom 2
Joined: 05 Nov 2011
Posts: 2
|
#3
13 Nov 2011 13:29 Re: Rezonans w pspice, przedstawienie na wykresie |
|
|
|

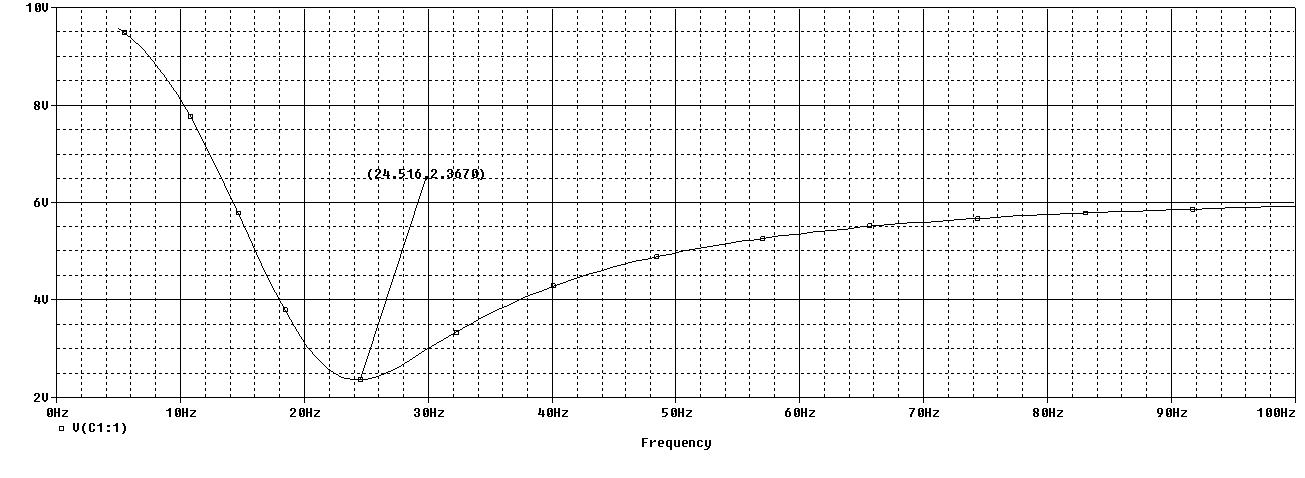

Dziękuję za odpowiedź. Oczywiście chodziło o AC sweep, napisałem transient, bo to też było później potrzebne do analizy obwodu. Po zastosowaniu się do porady otrzymałem taki wykres:
